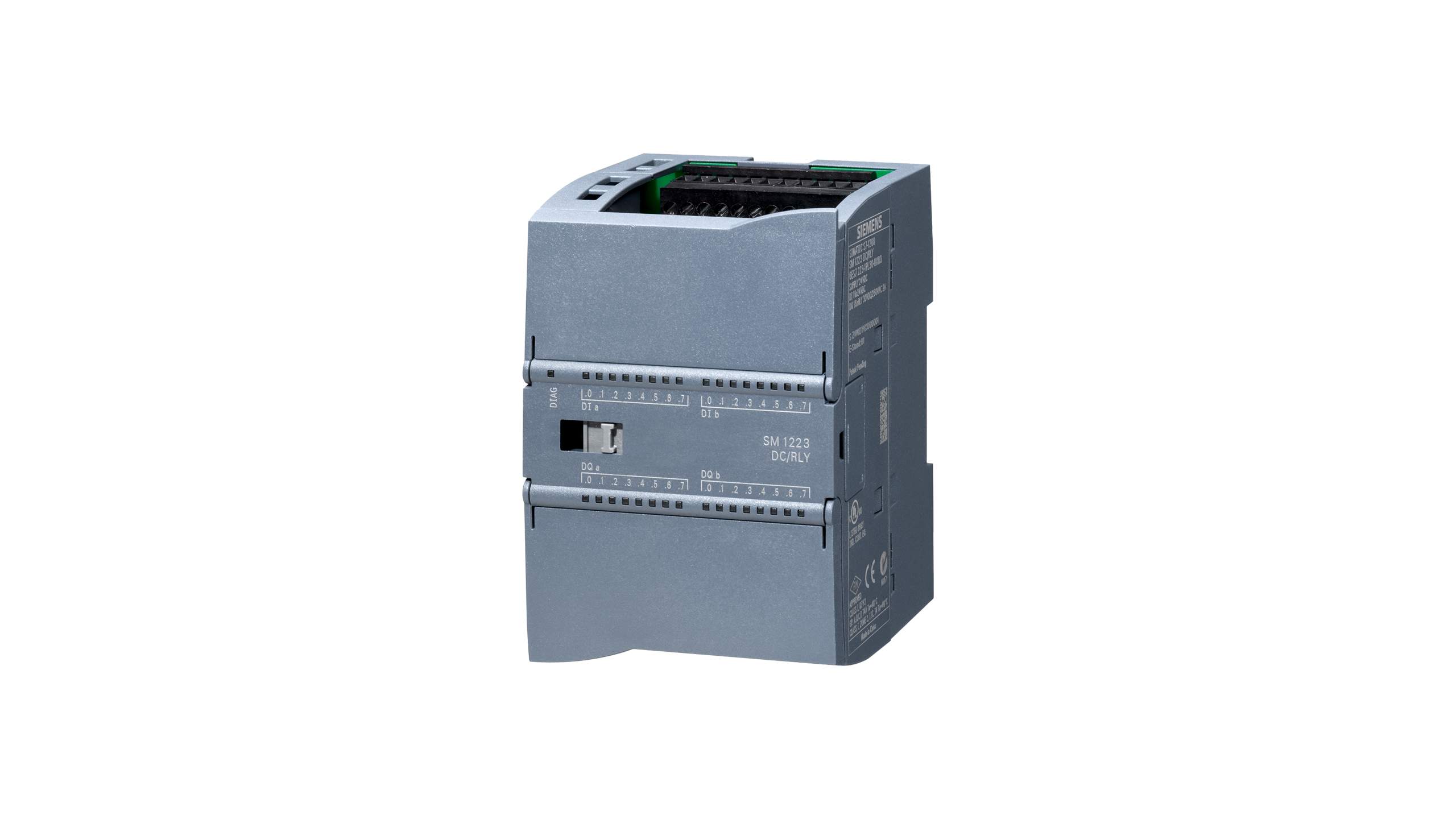

معرفی و بررسی فنی سیگنال ماژول ورودی/خروجی دیجیتال زیمنس SM 1223, 8 DI AC/8 DO RLY, 8 DI 120/230 V AC با کد فنی 6ES7223-1QH32-0XB0

سیگنال ماژول ورودی/خروجی دیجیتال سری ۱۲۰۰

۸ عدد ورودی ۱۲۰/۲۳۰ ولت AC

۸ عدد خروجی رله‌ای ۲ آمپر



بررسی تخصصی ماژول ورودی/خروجی دیجیتال زیمنس

SM 1223, 8 DI AC / 8 DO RLY

کد فنی: 6ES7223-1QH32-0XB0 | ماژول ترکیبی برای ورودی‌های 120/230VAC و خروجی‌های رله‌ای در PLC سری SIMATIC S7‑1200

در بسیاری از پروژه‌های صنعتی، هنوز هم دنیای واقعی با 24 ولت DC شروع نمی‌شود. پمپ‌ها، لامپ‌های سیگنال، شستی‌های AC، تجهیزات ساختمان صنعتی، فرمان‌های تابلویی و بعضی سنسورهای کلاسیک، همگی با ولتاژهای 120 یا 230 ولت AC کار می‌کنند. همین‌جا است که ماژول SM 1223 مدل 6ES7223-1QH32-0XB0 جای خودش را باز می‌کند؛ یک ماژول ترکیبی از خانواده SIMATIC S7‑1200 که ۸ ورودی دیجیتال AC و ۸ خروجی رله‌ای ۲ آمپر را در قالبی فشرده و صنعتی ارائه می‌دهد.

این ماژول برای پروژه‌هایی طراحی شده که در آن‌ها PLC باید با تجهیزات AC-native یا تابلوهای قدیمی‌تر و تاسیساتی حرف بزند، بدون آن‌که مجبور شوید در همه‌جا از مبدل، رله واسط یا منبع 24V اضافی استفاده کنید. از دید مهندسی، این مدل بیشتر از آن‌که صرفاً یک ماژول I/O باشد، یک پل سازگاری بین منطق کنترل PLC و دنیای بارهای AC است.



• معرفی فنی ماژول SM 1223 – کد 6ES7223-1QH32-0XB0

• مشخصات کلیدی

این ماژول از سری Signal Module برای PLCهای S7‑1200 است و برای کاربردهای ترکیبی با ولتاژ متناوب ساخته شده است.

مشخصات فنی اصلی:

• سری: SIMATIC S7‑1200
• نوع تجهیز: Signal Module (SM)
• مدل: SM 1223
• کد فنی: 6ES7223-1QH32-0XB0
• تعداد ورودی دیجیتال: 8 کانال
• نوع ورودی: 120/230V AC
• تعداد خروجی دیجیتال: 8 کانال
• نوع خروجی: Relay
• ظرفیت خروجی هر کانال: 2A
• نصب: سمت راست CPU روی ریل DIN
• پیکربندی: از طریق TIA Portal

در عمل، این ماژول بیشتر برای محیط‌هایی مناسب است که زیرساخت برق آن‌ها با AC mains یا تجهیزات تاسیات برقی/صنعتی مبتنی بر AC گره خورده است.



• چرا ورودی 120/230 ولت AC مهم است؟



• سازگاری با تجهیزات واقعی میدان

در تابلوهای صنعتی، همه سیگنال‌ها 24V DC نیستند. در بسیاری از ماشین‌ها و سیستم‌های تاسیساتی، ورودی‌های دیجیتال از منابع AC تغذیه می‌شوند. این مسئله به‌خصوص در موارد زیر رایج است:

• شستی‌ها و کلیدهای تابلویی AC
• لیمیت‌سوئیچ‌های کلاسیک
• وضعیت‌سنج‌های مکانیکی قدیمی
• سیگنال‌های برگشتی از مدارهای فرمان AC
• تجهیزات ساختمانی و تأسیساتی

وجود ورودی‌های 120/230V AC باعث می‌شود PLC بدون نیاز به واسط اضافی، مستقیماً این سیگنال‌ها را دریافت کند. این یعنی کاهش پیچیدگی، کاهش قطعات جانبی و ساده‌تر شدن عیب‌یابی.



• ساختار الکتریکی ورودی AC

ورودی AC با ورودی DC متفاوت است. در اینجا ما با سیگنالی روبه‌رو هستیم که ذاتاً متناوب است، بنابراین مدار ورودی باید:

• محدوده ولتاژ وسیع را تشخیص دهد
• فیلتر مناسب برای نویز و پرش‌های لحظه‌ای داشته باشد
• ایزولاسیون مطمئن بین فیلد و منطق CPU ایجاد کند

این نوع ورودی‌ها معمولاً برای کاربردهای صنعتی و تاسیساتی، رفتار پایدار و مقاوم‌تری در برابر محیط‌های پرنویز دارند، به‌ویژه وقتی سیم‌کشی طولانی‌تر باشد.



• خروجی‌های رله‌ای 2 آمپر؛ مناسب برای بارهای متنوع

• مزیت اصلی خروجی رله‌ای

خروجی‌های این ماژول از نوع رله‌ای هستند، نه ترانزیستوری. این تصمیم طراحی کاملاً منطقی است، چون در پروژه‌هایی که ورودی‌ها AC هستند، معمولاً خروجی‌ها هم باید انعطاف بالایی برای فرمان دادن به بارهای مختلف داشته باشند.

مزایای خروجی رله‌ای:

• پشتیبانی از بار AC و DC
• عدم وابستگی سخت‌گیرانه به قطبیت
• رفتار شبیه کنتاکت خشک
• مناسب برای بارهای عمومی و تاسیساتی



این ویژگی باعث می‌شود ماژول برای کنترل تجهیزاتی مثل موارد زیر بسیار کاربردی باشد:

• چراغ‌های سیگنال AC
• آژیرها
• شیرهای برقی با تغذیه مناسب
• کنتاکتورهای کوچک
• فن‌ها و پمپ‌های سبک
• مدارهای فرمان تاسیساتی



• محدودیت‌ها و نکات عمر مفید

رله مکانیکی است، بنابراین در طراحی باید این محدودیت‌ها را جدی گرفت:

• تعداد سیکل سوئیچ محدود است
• در بارهای القایی احتمال جرقه وجود دارد
• سرعت سوئیچ از ترانزیستور پایین‌تر است

برای بارهای القایی، استفاده از RC Snubber در AC یا مدار حفاظتی مناسب ضروری است. اگر این نکته نادیده گرفته شود، کنتاکت‌ها به‌مرور دچار سایش و کاهش عمر خواهند شد.



• تحلیل کاربردی در پروژه‌های صنعتی



• سیستم‌های تاسیساتی و ساختمانی

این ماژول در سیستم‌هایی که منطق کنترلی با برق شهری گره خورده، بسیار خوب می‌نشیند. مثال‌های رایج:

• کنترل روشنایی
• تهویه و فن
• پمپ‌های کوچک
• مدارهای هشدار
• تابلوهای توزیع و مانیتورینگ

در چنین پروژه‌هایی، استفاده از ورودی AC مستقیم، واسطه‌ها را حذف می‌کند و نقشه برق را تمیزتر می‌سازد.



• ماشین‌آلات با تجهیزات AC

در بعضی ماشین‌های صنعتی، هنوز هم برخی سیگنال‌ها و بارها با AC کار می‌کنند. در اینجا این ماژول یک انتخاب کاربردی است، چون:

• نیاز به منبع 24V گسترده را کم می‌کند
• سیم‌کشی را ساده‌تر می‌کند
• هم‌خوانی بهتری با تجهیزات قدیمی‌تر دارد



• تابلوهای بازسازی یا Retrofit

در پروژه‌های نوسازی، همیشه نمی‌توان همه‌چیز را یک‌باره به 24V DC مهاجرت داد. اگر بخشی از سیستم قدیمی باقی مانده باشد، این ماژول به‌خوبی نقش پل بین کنترلر جدید و زیرساخت موجود را بازی می‌کند.



• ملاحظات طراحی و ایمنی



• ایزولاسیون و نویز

ورودی AC معمولاً در برابر شرایط عملیاتی صنعتی مقاوم است، اما سیم‌کشی همچنان باید حرفه‌ای انجام شود:

• مسیر کابل‌های ورودی از کابل‌های قدرت جدا باشد
• از ترمینال‌گذاری منظم استفاده شود
• در تابلوهای پرنویز، زمین‌بندی استاندارد رعایت شود



• بار خروجی و حفاظت

برای خروجی‌های رله‌ای 2 آمپر، باید این موارد را بررسی کنید:

• جریان راه‌اندازی بار
• نوع بار: مقاومتی یا القایی
• تعداد دفعات سوئیچ در ساعت
• دمای محیط تابلو

در بارهای سنگین یا القایی، بهتر است از رله واسط یا کنتاکتور کمکی استفاده شود تا خود خروجی PLC درگیر فشار مستقیم نشود.



• سازگاری با TIA Portal

این ماژول به‌صورت استاندارد در TIA Portal تعریف و پیکربندی می‌شود. پس از اضافه شدن به CPU، ورودی‌ها و خروجی‌ها آدرس می‌گیرند و در منطق برنامه قابل استفاده‌اند. برای نگهداری و توسعه، مستندسازی دقیق آدرس‌ها و برچسب‌ها ضروری است.



• مقایسه مهندسی با ماژول‌های 24V DC

• چه زمانی این مدل بهتر است؟

این ماژول نسبت به مدل‌های 24V DC در این سناریوها برتری دارد:

• وقتی ورودی‌های شما AC هستند
• وقتی زیرساخت برق پروژه بر پایه ولتاژ شهری است
• وقتی بخشی از تجهیزات قدیمی‌تر باقی مانده‌اند
• وقتی سادگی سیم‌کشی مهم‌تر از سرعت سوئیچینگ است



• چه زمانی مدل DC بهتر است؟

اگر سیستم شما کاملاً مبتنی بر سنسورهای 24V DC، خروجی‌های سریع و تجهیزات مدرن باشد، مدل‌های DC معمولاً انتخاب فنی مناسب‌تری هستند. اما برای پروژه‌های تاسیساتی و هیبرید، این مدل AC/RLY به‌مراتب طبیعی‌تر است.



• سوالات متداول (FAQ)

• آیا این ماژول برای ورودی‌های 24V DC مناسب است؟

خیر. این مدل برای ورودی‌های 120/230V AC طراحی شده است.

• آیا خروجی‌های آن می‌توانند AC و DC را هر دو سوئیچ کنند؟

بله، چون خروجی‌ها رله‌ای هستند، می‌توانند بارهای AC و DC را کنترل کنند، البته در محدوده مجاز هر کانال.

• آیا برای بارهای القایی حفاظت لازم است؟

بله، حتماً. برای جلوگیری از جرقه و فرسایش کنتاکت باید حفاظت مناسب استفاده شود.

• آیا این ماژول برای موتور مناسب است؟

برای فرمان مستقیم موتور خیر. برای موتور باید از کنتاکتور، درایو یا تجهیز قدرت مناسب استفاده شود.

• آیا این مدل برای پروژه‌های تاسیساتی مناسب است؟

بله، یکی از بهترین سناریوهای استفاده همین حوزه است؛ مخصوصاً وقتی ورودی‌ها و بارها با برق AC کار می‌کنند.



• جمع‌بندی مهندسی

ماژول SM 1223 مدل 6ES7223-1QH32-0XB0 یک راهکار تخصصی در خانواده SIMATIC S7‑1200 است که برای پروژه‌هایی با ورودی‌های 120/230V AC و خروجی‌های رله‌ای 2 آمپر طراحی شده است. این ماژول در عمل برای پروژه‌های تاسیساتی، ماشین‌آلات AC-native، تابلوهای بازسازی و سیستم‌هایی که با برق شهری و بارهای متنوع سروکار دارند، بسیار ارزشمند است.

اگر پروژه شما به سیگنال‌های AC واقعی، سادگی سیم‌کشی، انعطاف در نوع بار و کنترل مطمئن نیاز دارد، این ماژول از نظر مهندسی یک انتخاب دقیق و منطقی است. در مقابل، اگر کل سیستم شما روی 24V DC بنا شده، احتمالاً مدل‌های DC انتخاب بهتری خواهند بود. اما در حوزه خودش، این ماژول دقیقاً همان چیزی است که یک طراح با تجربه از یک SM ترکیبی AC/RLY انتظار دارد.
