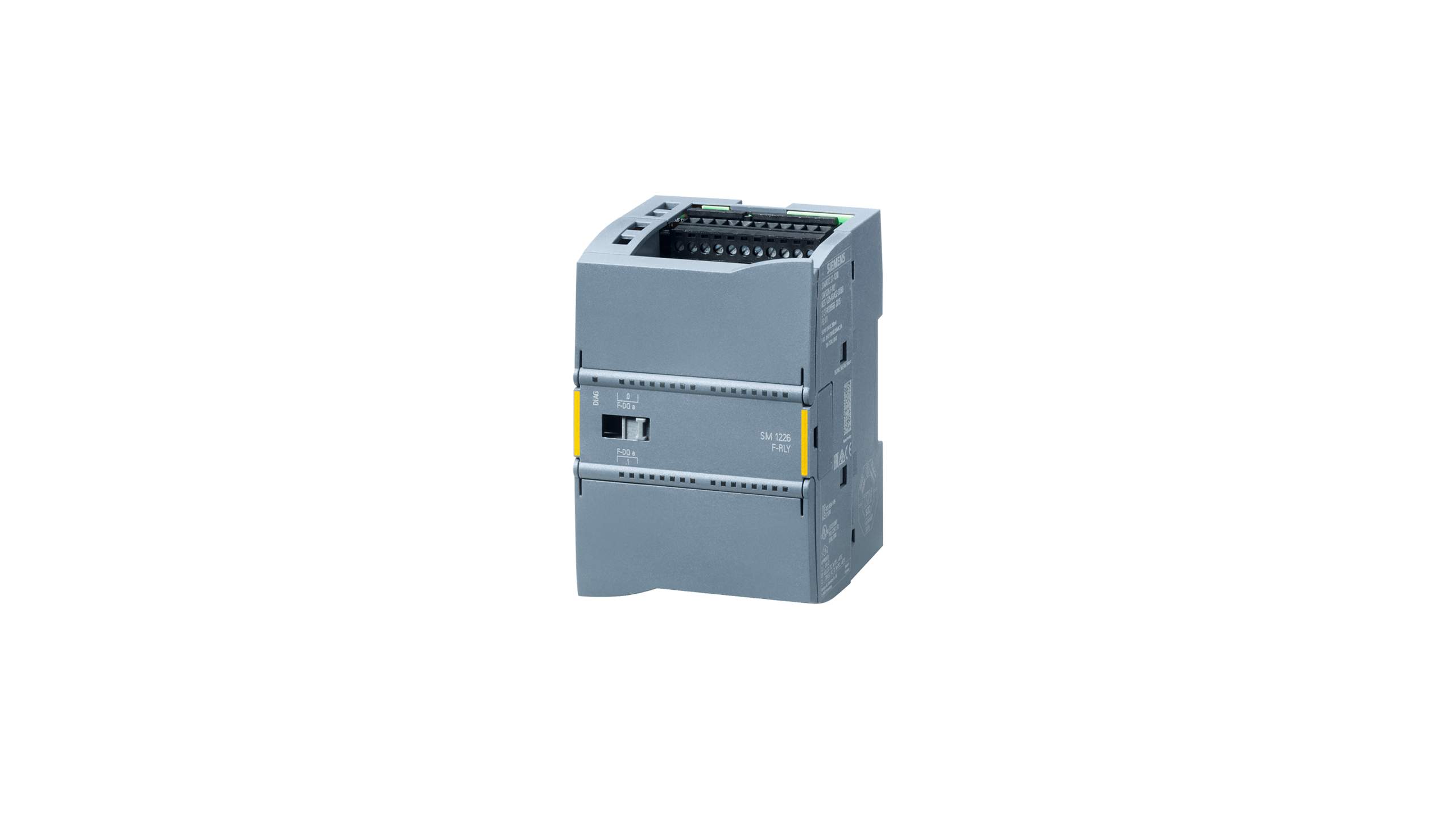

معرفی و بررسی فنی سیگنال ماژول خروجی رله‌ای Fail-safe زیمنس SM 1226, F-DQ 2x RLY 5A با کد فنی 6ES7226-6RA32-0XB0

سیگنال ماژول خروجی رله‌ای Fail-safe سری ۱۲۰۰

۲ خروجی ایمن رله‌ای ۵ آمپر

ماژول با عرض ۷۰ میلی‌متری

قابل استفاده در محیط های PL E (ISO 13849-1)/ SIL3 (IEC 61508)

بررسی تخصصی ماژول خروجی رله‌ای ایمن زیمنس SM 1226 F-DQ 2x RLY 5A

سیگنال ماژول Fail-safe سری S7-1200 با کد فنی 6ES7226-6RA32-0XB0

ماژول SM 1226, F-DQ 2x RLY 5A با کد فنی 6ES7226-6RA32-0XB0 یکی از خاص‌ترین ماژول‌های ایمنی در خانواده SIMATIC S7-1200F زیمنس است؛ چون برخلاف خروجی‌های ایمن ترانزیستوری، از خروجی رله‌ای Fail-safe استفاده می‌کند. همین تفاوت کوچک در ظاهر، در عمل یک جهان مهندسی پشت خود دارد: ایزولاسیون بهتر، امکان سوئیچ بارهای متنوع‌تر، سازگاری بالاتر با مدارهای کنتاکتوری و البته الزام به توجه دقیق‌تر به عمر مکانیکی، جریان بار، نوع مصرف‌کننده و حفاظت کنتاکت.

این ماژول دارای ۲ خروجی ایمن رله‌ای با ظرفیت ۵ آمپر است و با عرض ۷۰ میلی‌متر در کنار CPUهای ایمن سری S7-1200F روی ریل DIN نصب می‌شود. کاربرد اصلی آن، صدور فرمان ایمن به تجهیزاتی است که در زنجیره توقف اضطراری، حفاظت ماشین، قطع انرژی خطرناک یا کنترل عملگرهای ایمنی نقش دارند.

از نظر استاندارد، این ماژول برای استفاده در محیط‌های ایمنی تا سطح PL e طبق ISO 13849-1 و SIL 3 طبق IEC 61508 طراحی شده است. البته مثل همیشه در Safety، یک نکته طلایی وجود دارد: ماژول به‌تنهایی ماشین را PL e یا SIL 3 نمی‌کند؛ کل زنجیره، از سنسور تا عملگر نهایی، باید تحلیل، طراحی، محاسبه و اعتبارسنجی شود.

جایگاه SM 1226 F-DQ Relay در معماری ایمنی S7-1200F

• خروجی رله‌ای Fail-safe یعنی چه؟

در سیستم‌های کنترلی معمولی، خروجی رله‌ای فقط یک کنتاکت الکتریکی است که باز یا بسته می‌شود. اما در ماژول Fail-safe Relay Output، موضوع فقط قطع و وصل ساده نیست. این ماژول باید بتواند در شرایط خطا، فرمان ایمن صادر کند، وضعیت خود را به CPU ایمن گزارش دهد و در صورت بروز خطای تشخیص‌داده‌شده، خروجی را به حالت امن ببرد.

ماژول 6ES7226-6RA32-0XB0 در واقع نقطه‌ای است که تصمیم نرم‌افزاری Safety به یک عمل فیزیکی قابل اعتماد تبدیل می‌شود. اگر ورودی‌های ایمن مثل F-DI، وضعیت E-Stop، درب حفاظتی یا پرده نوری را به PLC اعلام می‌کنند، این ماژول خروجی رله‌ای، فرمان نهایی برای قطع یا کنترل مدار ایمنی را اجرا می‌کند.

• تفاوت F-DQ رله‌ای با F-DQ ترانزیستوری

در خانواده S7-1200F، خروجی‌های ایمن می‌توانند ترانزیستوری یا رله‌ای باشند. مدل قبلی یعنی SM 1226 F-DQ 4x24 V DC 2A خروجی نیمه‌هادی ۲۴ ولت DC دارد؛ اما مدل SM 1226 F-DQ 2x RLY 5A از کنتاکت رله‌ای استفاده می‌کند.

تفاوت‌های مهم عبارت‌اند از:

• خروجی رله‌ای می‌تواند مدارهای متنوع‌تری را سوئیچ کند.
• ایزولاسیون گالوانیکی در مدارهای رله‌ای معمولاً ساده‌تر و قابل‌درک‌تر است.
• رله برای بارهای با جریان بالاتر یا مدارهای واسط کنتاکتوری مناسب‌تر است.
• سرعت سوئیچینگ رله کمتر از خروجی ترانزیستوری است.
• رله دارای عمر مکانیکی و الکتریکی محدود است.
• برای بارهای سلفی، حفاظت کنتاکت اهمیت بسیار بالایی دارد.

پس اگر پروژه شما به خروجی سریع و سوئیچینگ پرتکرار نیاز دارد، خروجی ترانزیستوری معمولاً انتخاب بهتری است. اما اگر هدف کنترل مدار فرمان، کنتاکتور، رله واسط یا مدارهایی با نیاز به کنتاکت ایزوله باشد، خروجی رله‌ای یک گزینه بسیار جذاب است.

مشخصات فنی کلیدی ماژول 6ES7226-6RA32-0XB0

• ویژگی‌های اصلی سخت‌افزاری

مشخصات مهم این ماژول عبارت‌اند از:

• خانواده محصول: Siemens SIMATIC S7-1200
• نوع ماژول: Fail-safe Relay Digital Output
• مدل: SM 1226, F-DQ 2x RLY 5A
• کد فنی: 6ES7226-6RA32-0XB0
• تعداد خروجی: ۲ خروجی ایمن رله‌ای
• ظرفیت جریان خروجی: ۵ آمپر
• عرض ماژول: ۷۰ میلی‌متر
• سطح ایمنی قابل استفاده: تا PL e / SIL 3
• استانداردها: ISO 13849-1 و IEC 61508
• کاربرد اصلی: کنترل ایمن بارها، کنتاکتورها، رله‌ها و مدارهای قطع انرژی

این ترکیب مشخصات نشان می‌دهد ماژول برای پروژه‌هایی طراحی شده که در آن‌ها خروجی ایمن باید با مدارهای صنعتی واقعی و گاهی سنگین‌تر از یک سیگنال ۲۴ ولت ساده تعامل داشته باشد.

نقش خروجی رله‌ای ایمن در قطع انرژی خطرناک

• کنترل کنتاکتورهای ایمنی

یکی از کاربردهای کلاسیک این ماژول، کنترل بوبین کنتاکتورهای ایمنی است. در ماشین‌آلاتی مثل پرس، خطوط بسته‌بندی، نوار نقاله، میکسر، ماشین CNC یا سلول رباتیک، قطع برق موتور یا محرک اصلی معمولاً از طریق کنتاکتور انجام می‌شود.

در چنین سناریویی، ماژول SM 1226 F-DQ 2x RLY 5A می‌تواند فرمان قطع و وصل مدار بوبین کنتاکتور را صادر کند. برای افزایش سطح ایمنی، معمولاً از معماری دوکاناله استفاده می‌شود؛ یعنی دو کنتاکتور در مسیر انرژی قرار می‌گیرند تا اگر یکی از آن‌ها جوش بخورد، مسیر دوم همچنان امکان قطع انرژی را فراهم کند.

• اهمیت فیدبک کنتاکتور یا EDM

در طراحی ایمنی حرفه‌ای، فقط فرمان دادن به کنتاکتور کافی نیست. باید بررسی شود که کنتاکتور واقعاً باز شده یا خیر. این کار با استفاده از کنتاکت کمکی NC یا NO و ارسال آن به ورودی ایمن یا ورودی مانیتورینگ انجام می‌شود.

این مفهوم معمولاً با عنوان EDM - External Device Monitoring شناخته می‌شود. در صورت جوش خوردن کنتاکت قدرت، سیستم از طریق فیدبک متوجه خطا می‌شود و اجازه راه‌اندازی مجدد نمی‌دهد. این همان جزئیات ظریفی است که یک مدار Safety واقعی را از یک مدار قطع و وصل ساده جدا می‌کند.

PL e و SIL 3؛ قابلیت ماژول یا نتیجه طراحی؟

• تفسیر PL e طبق ISO 13849-1

استاندارد ISO 13849-1 برای ارزیابی بخش‌های مرتبط با ایمنی سیستم کنترل ماشین‌آلات استفاده می‌شود. سطح PL e بالاترین Performance Level در این استاندارد است و برای ریسک‌های جدی، مثل خطر قطع عضو، گیر افتادن اپراتور، حرکت ناخواسته محور یا برخورد مکانیکی، به کار می‌رود.

ماژول 6ES7226-6RA32-0XB0 قابلیت استفاده در معماری‌های ایمنی سطح بالا را دارد، اما رسیدن به PL e نیازمند بررسی کامل موارد زیر است:

• معماری سیستم، مانند Category 3 یا Category 4
• قابلیت اطمینان اجزا یا MTTFd
• پوشش تشخیصی یا Diagnostic Coverage
• خطاهای علت مشترک یا Common Cause Failure
• نحوه سیم‌کشی، حفاظت و تست دوره‌ای
• اعتبارسنجی نهایی عملکرد Safety

• تفسیر SIL 3 طبق IEC 61508

استاندارد IEC 61508 برای سیستم‌های ایمنی الکتریکی، الکترونیکی و قابل برنامه‌ریزی استفاده می‌شود. سطح SIL 3 بیانگر کاهش ریسک در سطح بالا است. در پروژه‌هایی که تحلیل ریسک بر پایه SIL انجام می‌شود، این ماژول می‌تواند بخشی از حلقه ایمنی باشد؛ اما منبع تغذیه، CPU ایمن، سنسورها، خروجی نهایی و حتی نرخ تست دوره‌ای نیز باید در محاسبات لحاظ شوند.

پیکربندی در TIA Portal و STEP 7 Safety

• نیاز به CPU ایمن سری S7-1200F

برای استفاده واقعی از ماژول SM 1226 F-DQ 2x RLY 5A باید آن را در کنار CPUهای S7-1200F به کار برد. CPU معمولی S7-1200 برای اجرای برنامه Fail-safe کافی نیست، چون منطق ایمنی باید در محیط تاییدشده و با بلاک‌های ایمن اجرا شود.

در TIA Portal و با استفاده از STEP 7 Safety، این ماژول به پیکربندی سخت‌افزار اضافه می‌شود و آدرس‌های خروجی ایمن آن در برنامه Safety قابل استفاده خواهند بود.

• پارامترهای مهم در تنظیمات مهندسی

هنگام راه‌اندازی، مهندس باید به چند نکته حساس توجه کند:

• تعریف صحیح آدرس F-Output
• تنظیم واکنش خروجی در شرایط خطا
• بررسی زمان پاسخ ایمنی
• هماهنگی با بلاک‌های E-Stop، گارد و ریست ایمنی
• مستندسازی نام کانال‌ها مطابق نقشه برق
• طراحی فرآیند Passivation و Reintegration
• تست رفتار خروجی پس از قطع تغذیه و راه‌اندازی مجدد

در سیستم‌های Fail-safe، وقتی خطایی تشخیص داده شود، ماژول یا کانال مربوطه می‌تواند Passivate شود؛ یعنی به حالت امن برود و تا زمان رفع خطا و تأیید مجدد، اجازه عملکرد عادی ندهد. این رفتار باید در فلسفه بهره‌برداری ماشین کاملاً تعریف شده باشد.

نکات سیم‌کشی و حفاظت کنتاکت در خروجی رله‌ای

جریان ۵ آمپر؛ عددی جذاب اما نیازمند دقت

خروجی رله‌ای ۵ آمپر برای بسیاری از مدارهای فرمان صنعتی مناسب است، اما نباید فقط به عدد جریان نامی نگاه کرد. نوع بار بسیار مهم است. بار مقاومتی، بوبین کنتاکتور، شیر برقی، لامپ، ترانس کوچک یا ورودی منبع تغذیه، رفتارهای کاملاً متفاوتی در لحظه قطع و وصل دارند.

در بارهای سلفی مثل بوبین رله و کنتاکتور، هنگام قطع جریان، ولتاژ برگشتی ایجاد می‌شود. این ولتاژ می‌تواند باعث جرقه روی کنتاکت، کاهش عمر رله و حتی ایجاد اختلال EMC شود.

• راهکارهای عملی برای افزایش عمر خروجی

برای افزایش قابلیت اطمینان، توصیه‌های زیر بسیار مهم‌اند:

• استفاده از دیود هرزگرد برای بارهای DC در صورت مجاز بودن از نظر زمان رهاسازی
• استفاده از RC Snubber یا Varistor برای بارهای AC یا مدارهای خاص
• رعایت جریان مجاز بر اساس نوع بار
• جلوگیری از سوئیچینگ پرتکرار و غیرضروری
• تفکیک کابل‌های خروجی ایمن از کابل‌های قدرت و اینورتر
• شماره‌گذاری دقیق سیم‌ها و ترمینال‌ها
• تست عملکرد رله در برنامه نگهداری دوره‌ای

یک نکته مهندسی ظریف: استفاده از دیود هرزگرد روی بوبین DC باعث کاهش ولتاژ برگشتی می‌شود، اما زمان آزاد شدن کنتاکتور را افزایش می‌دهد. در مدار Safety، این تأخیر باید در محاسبه زمان توقف ماشین لحاظ شود.

سناریوهای کاربردی SM 1226 F-DQ 2x RLY 5A

• ماشین‌آلات بسته‌بندی و خطوط مونتاژ

در ماشین‌های بسته‌بندی، باز شدن درب حفاظتی یا فعال شدن E-Stop باید منجر به توقف سریع و قابل اعتماد محرک‌ها شود. خروجی رله‌ای این ماژول می‌تواند مدار فرمان کنتاکتور یا رله ایمنی نهایی را کنترل کند.

• تابلوهای ارتقای Safety ماشین‌های قدیمی

در پروژه‌های Retrofit، اغلب با مدارهای رله‌ای، کنتاکتورهای موجود و بارهای ناهمگون روبه‌رو هستیم. خروجی رله‌ای ایمن نسبت به خروجی ترانزیستوری انعطاف بیشتری برای اتصال به مدارهای موجود دارد.

• کنترل شیرهای قطع انرژی

در سیستم‌های پنوماتیک و هیدرولیک، این ماژول می‌تواند فرمان قطع شیر ایمنی، تخلیه فشار یا قفل کردن مسیر حرکت را صادر کند. البته جریان بوبین، نوع حفاظت و زمان پاسخ شیر باید دقیق بررسی شود.

مزایا و محدودیت‌های ماژول 6ES7226-6RA32-0XB0

• مزایای اصلی

• ۲ خروجی ایمن رله‌ای با ظرفیت ۵ آمپر
• مناسب برای مدارهای فرمان، کنتاکتور و رله واسط
• قابل استفاده در معماری‌های تا PL e / SIL 3
• یکپارچگی کامل با S7-1200F و TIA Portal
• مناسب برای پروژه‌های Retrofit و ماشین‌سازی
• ایزولاسیون بهتر نسبت به برخی خروجی‌های نیمه‌هادی
• عیب‌یابی و مدیریت خطا در محیط Safety زیمنس

• محدودیت‌های مهندسی

• تعداد خروجی‌ها فقط ۲ کانال است
• رله دارای عمر مکانیکی و الکتریکی محدود است
• برای سوئیچینگ سریع یا پرتکرار مناسب نیست
• حفاظت کنتاکت در بارهای سلفی الزامی است
• رسیدن به PL e یا SIL 3 وابسته به کل معماری است

سوالات متداول درباره SM 1226 F-DQ 2x RLY 5A

• آیا 6ES7226-6RA32-0XB0 خروجی ترانزیستوری است؟

خیر. این ماژول دارای ۲ خروجی ایمن رله‌ای است و با مدل‌های F-DQ ترانزیستوری تفاوت دارد.

• ظرفیت خروجی ماژول چقدر است؟

هر خروجی رله‌ای دارای ظرفیت ۵ آمپر است، اما نوع بار و شرایط کاری باید مطابق دیتاشیت و طراحی مدار بررسی شود.

• آیا این ماژول برای کنترل کنتاکتور ایمنی مناسب است؟

بله. یکی از کاربردهای اصلی آن کنترل بوبین کنتاکتور، رله واسط یا مدار فرمان ایمنی است.

• آیا با CPU معمولی S7-1200 قابل استفاده است؟

برای عملکرد Fail-safe باید همراه با CPU سری S7-1200F و نرم‌افزار STEP 7 Safety استفاده شود.

• آیا این ماژول به‌تنهایی SIL 3 ایجاد می‌کند؟

خیر. این ماژول قابلیت استفاده در سیستم‌های تا SIL 3 را دارد، اما کل زنجیره ایمنی باید طراحی و اعتبارسنجی شود.

• جمع‌بندی مهندسی

ماژول خروجی رله‌ای ایمن زیمنس SM 1226, F-DQ 2x RLY 5A با کد فنی 6ES7226-6RA32-0XB0 یک انتخاب حرفه‌ای برای پروژه‌هایی است که به خروجی Fail-safe با کنتاکت رله‌ای، ظرفیت جریان مناسب و سازگاری بالا با مدارهای فرمان صنعتی نیاز دارند. این ماژول با ۲ خروجی ایمن رله‌ای ۵ آمپر، عرض ۷۰ میلی‌متر و قابلیت استفاده در محیط‌های PL e / SIL 3، برای کنترل کنتاکتورها، رله‌ها، شیرهای ایمنی و مدارهای قطع انرژی در پلتفرم S7-1200F بسیار ارزشمند است.

اگر خروجی ترانزیستوری را راهکاری سریع و نیمه‌هادی بدانیم، خروجی رله‌ای این ماژول را باید گزینه‌ای قدرتمند، منعطف و صنعتی برای مدارهای واقعی تابلو برق دانست. البته این قدرت با مسئولیت همراه است: حفاظت کنتاکت، تحلیل بار، تست دوره‌ای، EDM و طراحی استاندارد زنجیره ایمنی نباید نادیده گرفته شوند.
