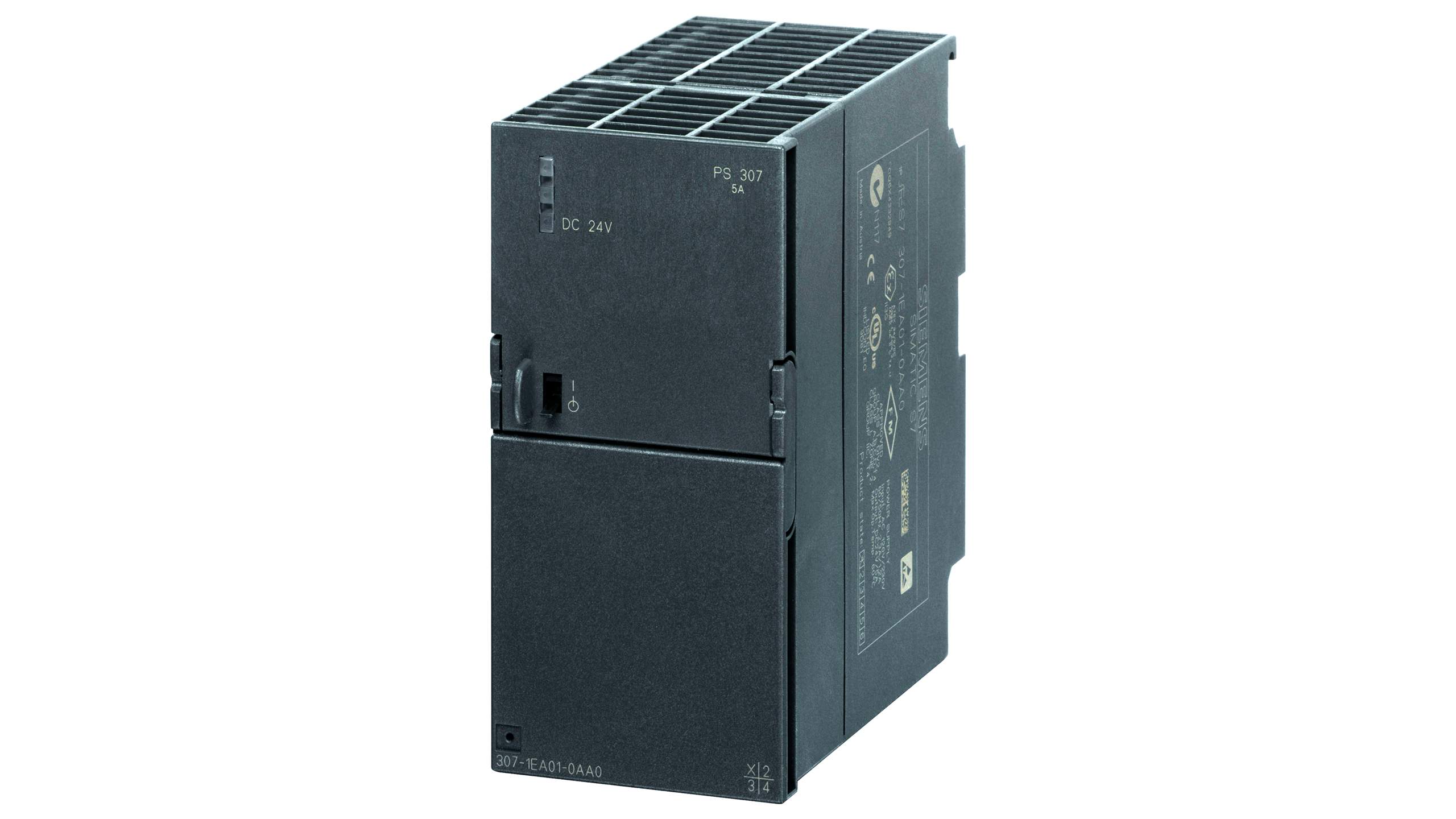

معرفی و بررسی فنی منبع تغذیه سری ۳۰۰ زیمنس مدل PS307 24 V DC/5 A با کد فنی 6ES7307-1EA01-0AA0

PS307 منبع تغذیه تنظیم شده SIMATIC S7-300 ورودی : ۱۲۰/۲۳۰ ولت AC، خروجی: ۲۴ ولت DC پنج آمپر



تحلیل تخصصی منبع تغذیه PS307 زیمنس (نسخه 5 آمپر): قدرت، پایداری و ظرفیت باردهی بالا

اگر مدل ۲ آمپری PS307 «قلب تپنده» رک‌های کوچک باشد، مدل PS307 (6ES7307-1EA01-0AA0) با توان خروجی 5 آمپر، موتورِ قدرتمندِ سیستم‌های اتوماسیون متوسط تا بزرگ در خانواده SIMATIC S7-300 است. این ماژول برای پروژه‌هایی طراحی شده که در آن‌ها تعداد کارت‌های I/O زیاد است یا تجهیزات میدانی متعددی (مانند شیرهای برقی، رله‌های خروجی و سنسورهای با مصرف بالا) مستقیماً از تغذیه رک استفاده می‌کنند.



• فلسفه طراحی: افزایش ظرفیت باردهی

در طراحی تابلوهای برق، بزرگترین اشتباه مهندسی، طراحی در “مرزِ توان” (Power Limit) است. مدل 5 آمپری زیمنس با کد فنی 6ES7307-1EA01-0AA0 به شما اجازه می‌دهد بدون نگرانی از افت ولتاژ در لحظات پیکِ مصرف، سیستم را راهبری کنید.

• توان خروجی: $24V\times 5A=120W$
• مزیت اصلی: این منبع تغذیه به شما اجازه می‌دهد علاوه بر تغذیه کامل رک S7-300 (CPU + تمامی ماژول‌های توسعه)، حجم قابل توجهی از تجهیزات جانبی تابلویی را نیز تغذیه کنید، بدون اینکه نیاز به استفاده از چندین منبع تغذیه مجزا داشته باشید.



• مشخصات فنی برجسته

• ورودی: 120/230 V AC (بازه گسترده برای نوسانات شبکه).
• خروجی: 24 V DC پایدار و رگوله شده.
• جریان خروجی: 5 A (مداوم).
• تکنولوژی سوئیچینگ: استفاده از فناوری نوین سوئیچینگ که اتلاف انرژی (گرما) را در راندمان بالا به حداقل می‌رساند.
• محافظت: مجهز به سیستم‌های حفاظتی پیشرفته در برابر اتصال کوتاه، اضافه‌بار (Overload) و ولتاژ بیش از حد (Over-voltage).



• چه زمانی باید از PS307 (5A) استفاده کرد؟

استفاده از مدل 5 آمپری برای سناریوهای زیر الزامی یا توصیه می‌شود:

• رک‌های با تعداد ماژول بالا

وقتی رک شما دارای تعداد زیادی ماژول‌های آنالوگ (AI/AO) و ماژول‌های دیجیتال پرچگالی (مثل 32 کاناله) است، مصرف جریان از باس پشت‌رک به شدت افزایش می‌یابد. مدل 5 آمپری در اینجا از پایداری ولتاژ در انتهای رک اطمینان حاصل می‌کند.

• تغذیه تجهیزات جانبی

اگر در تابلوی برق خود از تجهیزات زیر استفاده می‌کنید، مدل 5 آمپری گزینه اول است:

• HMIها: پنل‌های اپراتوری که معمولاً به 24 ولت DC نیاز دارند.
• شیرهای برقی (Solenoid Valves): که در لحظه تحریک (Inrush current) جریان بالایی می‌کشند.
• رله‌های واسط: که بوبین‌های آن‌ها از منبع تغذیه PLC فرمان می‌گیرند.



• جلوگیری از خاموشی‌های ناخواسته

بسیاری از سیستم‌های PLC به دلیل “افت ولتاژ لحظه‌ای” (Voltage Dip) هنگام کارکرد بارهای سلفی بزرگ دچار ریست شدن می‌شوند. مدل 5 آمپری با داشتن خازن‌های بافرِ بزرگتر، این نوسانات لحظه‌ای را جذب کرده و از ریست شدن ناگهانی CPU جلوگیری می‌کند.



• مقایسه فنی و استراتژیک (2A در مقابل 5A)



• نکات کلیدی در نصب و نگهداری

• تهویه: به دلیل خروجی 5 آمپر، این ماژول در بارهای حداکثری گرمای بیشتری نسبت به مدل 2 آمپر تولید می‌کند. رعایت فاصله استاندارد (حدود 5 تا 10 سانتی‌متر) در بالا و پایین ماژول برای گردش هوای طبیعی ضروری است.
• مقطع سیم: برای جریان 5 آمپر، حتماً از مقطع سیم مناسب (حداقل 1.5mm² یا 2.5mm² بسته به طول کابل) استفاده کنید تا افت ولتاژ در مسیر سیم‌کشی به حداقل برسد.
• پایداری: این منبع تغذیه به دلیل کیفیت ساخت بالا، طول عمر بسیار زیادی در شرایط کاری ۲۴/۷ (شبانه‌روز) دارد. در محیط‌های صنعتی سنگین، انتخاب این مدل برای جلوگیری از خرابی‌های ناشی از استهلاک منبع تغذیه، یک انتخاب اقتصادی هوشمندانه است.



• جمع‌بندی مهندسی

منبع تغذیه PS307 (5A) با کد 6ES7307-1EA01-0AA0، انتخابی برای طراحانی است که “قابلیت اطمینان” و “توسعه‌پذیری” اولویت اصلی آن‌هاست. این ماژول نه تنها نیازهای فعلی سیستم S7-300 شما را به خوبی برطرف می‌کند، بلکه با حاشیه توان مناسبی که دارد، راه را برای افزودن ماژول‌های جدید در آینده بدون نیاز به تغییر منبع تغذیه باز می‌گذارد.

اگر سیستمی دارید که فرآیندهای حساس را کنترل می‌کند یا تعداد تجهیزات جانبی آن بالاست، استفاده از مدل 5 آمپری، ضریب اطمینان (Reliability) کل پروژه را به طرز چشمگیری افزایش می‌دهد.
