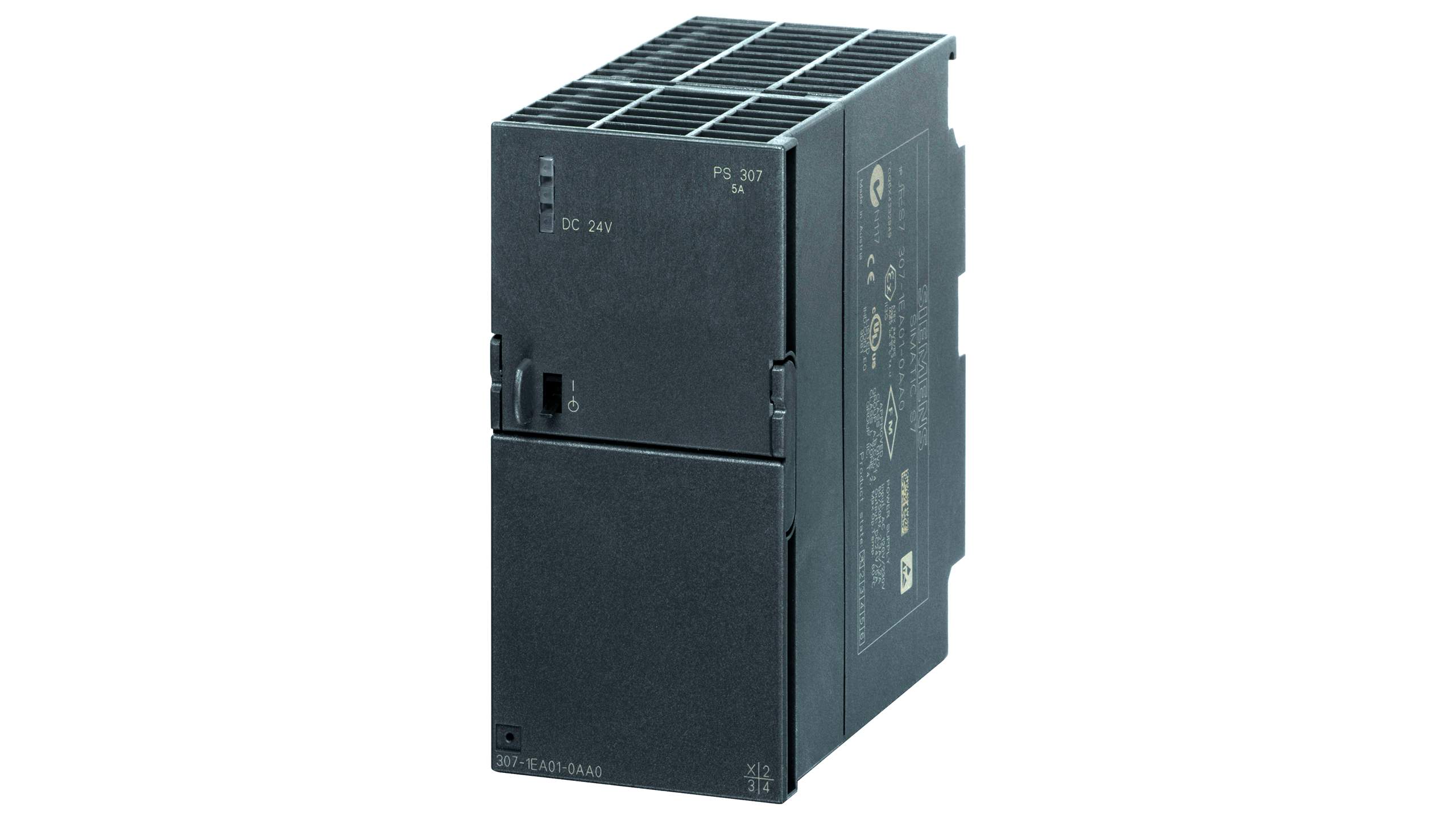

معرفی و بررسی فنی منبع تغذیه سری ۳۰۰ زیمنس مدل PS307 24 V DC/5 A Outdoor با کد فنی 6ES7307-1EA80-0AA0

PS307 منبع تغذیه Outdoor تنظیم شده SIMATIC S7-300 ورودی : ۱۲۰/۲۳۰ ولت AC، خروجی: ۲۴ ولت DC پنج آمپر



تحلیل مهندسی پیشرفته: منبع تغذیه ۵ آمپر Outdoor زیمنس (6ES7307-1EA80-0AA0)

در مهندسی اتوماسیون صنعتی، “منبع تغذیه” (Power Supply) اغلب به عنوان یکی از اجزای “معمولی” دیده می‌شود، اما در سطوح بالای مهندسی، این قطعه به عنوان “ستون فقرات پایداری” شناخته می‌شود. مدل 6ES7307-1EA80-0AA0 تنها یک مبدل AC/DC نیست؛ بلکه یک راهکار مهندسی تخصصی برای شرایطی است که در آن فیزیک محیط، دشمنِ عملکرد الکترونیک است.



• آناتومیِ محیطی: چرا واژه Outdoor فریبنده است؟

بسیاری از متخصصان تازه‌کار تصور می‌کنند واژه “Outdoor” به معنای مقاومت در برابر پاشش مستقیم آب (مثل IP65 یا IP67) است. این یک باور اشتباه است. در استانداردهای زیمنس برای سری S7-300، عبارت Outdoor در مدل 1EA80 به معنای تحمل شرایط اقلیمی خشن (Harsh Environmental Conditions) در داخل تابلو برق است.

این ماژول برای چالش‌های زیر مهندسی شده است:

• تغییرات دمایی شدید (Cyclic Thermal Stress): در محیط‌های Outdoor، دمای تابلو ممکن است از ۱۵- درجه در شب تا ۶۰+ درجه در روز نوسان داشته باشد. این نوسانات باعث انبساط و انقباض قطعات و در نتیجه ایجاد ترک‌های میکروسکوپی در لحیم‌کاری‌ها می‌شود. مدل Outdoor با استفاده از متریال‌های با ضریب انبساط حرارتی (CTE) همخوان، این تنش را خنثی می‌کند.
• میعان هوشمند (Advanced Condensation): وقتی هوا گرم و مرطوب وارد تابلو می‌شود و شبانه ناگهان سرد می‌شود، رطوبت به صورت مایع روی قطعات می‌نشیند. منبع تغذیه 1EA80 با پوشش محافظ، مانع از نفوذ این قطرات به زیر تراشه‌ها می‌شود.



• تکنولوژی Conformal Coating: جادوی شیمیایی در خدمت الکترونیک

مهم‌ترین تفاوت این ماژول با مدل‌های معمولی، استفاده از Conformal Coating است. این پوشش یک لایه پلیمری (معمولاً اکریلیک، پلی‌اورتان یا سیلیکون) است که روی تمام سطح PCB اسپری یا غوطه‌ور می‌شود.

• مکانیسم حفاظت: این لایه به قدری نازک است که جلوی انتقال حرارت قطعات به هیت‌سینک را نمی‌گیرد، اما به قدری غیرقابل نفوذ است که یون‌های خورنده (مانند کلر یا سولفور) نمی‌توانند با مسیرهای مسی واکنش نشان دهند.
• جلوگیری از دندریت‌ها (Dendritic Growth): در محیط‌های مرطوب، پدیده “الکترومایگریشن” باعث می‌شود شاخه‌های فلزی بسیار ریزی بین پایه‌های قطعات رشد کنند. این لایه پلیمری، فضای فیزیکی بین پایه‌ها را پر کرده و عملاً رشد این شاخه‌های رسانا را غیرممکن می‌کند.



• تحلیل الکتریکی و قابلیت اطمینان (Reliability Analysis)

این منبع تغذیه 5 آمپری تنها به خاطر پوشش خارجی‌اش گران نیست، بلکه در طراحی مدارهای داخلی نیز از قطعات با گرید صنعتی بالاتر (Industrial Grade Components) استفاده شده است.

• خازن‌های الکترولیتی با عمر بالا (Long-life Electrolytic Capacitors)

خازن‌ها معمولاً اولین قربانیان گرما هستند. در مدل 1EA80، زیمنس از خازن‌هایی با نرخ ESR بسیار پایین و دمای کاری بالاتر (مثلاً ۱۰۵ درجه سانتی‌گراد) استفاده کرده است. این باعث می‌شود طول عمر (MTBF) دستگاه در شرایط سخت، حداقل ۲ تا ۳ برابر بیشتر از مدل‌های معمولی باشد.

• پایداری ولتاژ در شرایط بار ناگهانی (Dynamic Load Response)

وقتی یک شیر برقی بزرگ یا یک موتور سروو در سیستم شروع به کار می‌کند، جریان لحظه‌ای (Inrush) می‌کشد. منبع تغذیه ۵ آمپر Outdoor به گونه‌ای طراحی شده که “تایم پاسخ‌دهی” (Response Time) آن به تغییرات بار بسیار سریع‌تر است. این یعنی افت ولتاژ (Voltage Dip) در لحظه استارت، به اندازه‌ای کوتاه است که حافظه CPU برای ریست شدن تحریک نمی‌شود.



• استانداردهای حفاظتی: فراتر از تصور معمول

این محصول تحت استاندارد EN 60721-3-3 (شرایط محیطی) کلاس‌های بالاتری را پوشش می‌دهد:

• مقاومت در برابر مواد شیمیایی: تست‌های طولانی‌مدت در برابر اتمسفر نمکی و گازهای گوگردی.
• لرزش و شوک (Vibration and Shock): در ماشین‌آلات صنعتی بزرگ (مثل پرس‌ها یا نوار نقاله‌های طولانی)، لرزش مداوم می‌تواند اتصالات را شل کند. این منبع تغذیه در برابر ارتعاشات با فرکانس بالا بسیار مقاوم است.



• تحلیل استراتژیک برای مدیران فنی و خرید

چرا باید برای مدل 1EA80 (Outdoor) هزینه بیشتری پرداخت؟

• هزینه توقف خط (Downtime Cost): اگر خط تولید شما در یک منطقه با رطوبت بالا یا نزدیک به دریا باشد، خرابی یک منبع تغذیه استاندارد (۶ ماه زودتر از موعد) می‌تواند خسارتی معادل ده‌ها برابر قیمت خود قطعه ایجاد کند.
• هزینه تعمیر و نگهداری (Maintenance Cost): اعزام تیم تکنسین برای تعویض برد در محیط‌های سخت، هزینه‌ای بسیار بالاتر از تفاوت قیمت قطعه دارد.
• کاهش خطاهای سیستم (System Integrity): بسیاری از مشکلات سیستم (نویزهای ناگهانی، قفل کردن ورودی‌های آنالوگ) ناشی از نشت جریان‌های ضعیف در منبع تغذیه است که در مدل Outdoor به صفر می‌رسد.



• مقایسه در شرایط محیطی (جدول تحلیلی)



• نکات فنی در پیاده‌سازی و نصب

هنگام نصب این قطعه به چند نکته ظریف دقت کنید:

• سیم‌بندی: به دلیل جریان 5 آمپر، حتماً از سرسیم‌های باکیفیت و پرس شده استفاده کنید. خوردگی در محل ترمینال‌ها می‌تواند بزرگترین نقطه ضعف باشد. (اگرچه برد دستگاه محافظت شده است، اما ترمینال‌ها همچنان در معرض هوا هستند).
• ارتینگ (Earthing): سیستم ارتینگ تابلو باید بسیار قوی باشد. منبع تغذیه Outdoor برای تخلیه بارهای استاتیک به یک اتصال زمین کاملاً پایدار نیاز دارد.
• تهویه: با وجود مقاومت در برابر شرایط سخت، نباید آن را در یک باکس کاملاً بسته و بدون تهویه قرار دهید. جریان هوای اندک، به عمر قطعات می‌افزاید.



نتیجه‌گیری نهایی

منبع تغذیه PS307 24V/5A Outdoor (6ES7307-1EA80-0AA0) فراتر از یک قطعه الکترونیکی، یک “سپر دفاعی” برای کل سیستم PLC شماست. وقتی ارزش فرآیند کنترلی شما بالاست و محیط کاری، استاندارد نیست، این قطعه نه یک انتخاب لوکس، بلکه یک ضرورت مهندسی است. زیمنس با تولید این محصول، مسئولیتِ محافظت از قلب سیستم شما را در برابر خشن‌ترین عوامل طبیعی و محیطی بر عهده گرفته است تا شما با خیال راحت‌تری به توسعه اتوماسیون خود بپردازید.

این محصول، تبلور تعهد زیمنس به مفهوم “صنعت پایدار” است؛ جایی که کیفیتِ ساخت، پاسخگویِ نیازِ بی چون و چرایِ صنعت مدرن به قابلیت اطمینان (Reliability) است. با استفاده از این قطعه، شما عملاً در برابر نیمی از علل شایع خرابی‌های PLC در محیط‌های صنعتی ایمن می‌شوید.
