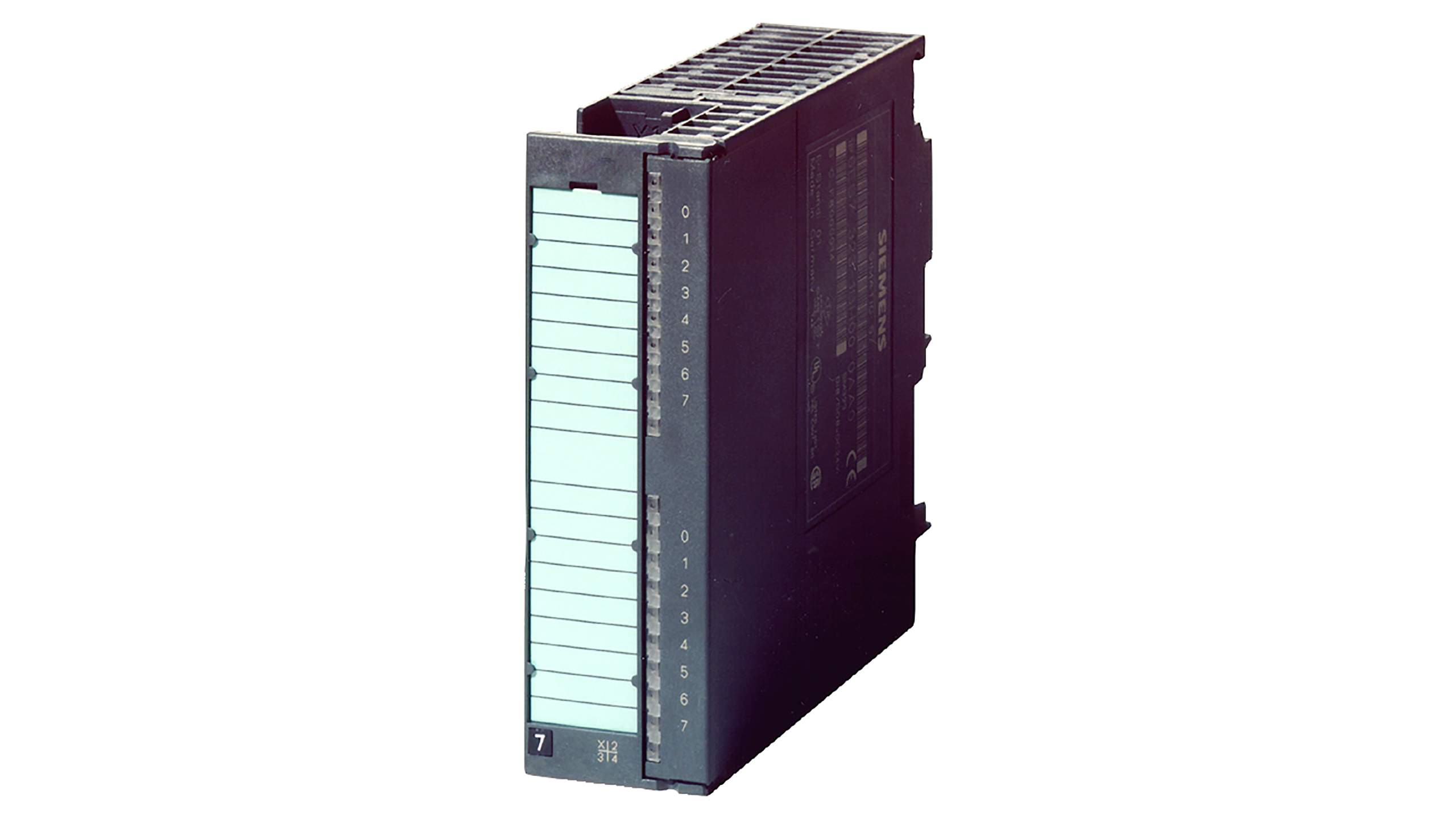

بررسی کلی سیگنال ماژول ورودی دیجیتال زیمنس SM 321, 16 DI, 24 V DC, Source input با کد فنی 6ES7321-1BH50-0AA0

سیگنال ماژول دیجیتال سری ۳۰۰

۱۶ عدد ورودی ۲۴ ولتی DC

Source input



ماژول ورودی دیجیتال زیمنس SM 321, DI 16x24V DC Source Input

کد فنی: 6ES7321-1BH50-0AA0

ماژول ورودی دیجیتال زیمنس مدل SM 321 با شماره فنی 6ES7321-1BH50-0AA0، یک کارت ورودی ۱۶ کاناله برای سیستم‌های اتوماسیون SIMATIC S7-300 است. تفاوت بنیادی و مهندسی این مدل با سایر کارت‌های ورودی دیجیتال معمولی، در نوع منطق ورودی آن یعنی Source Input بودن آن است.

در حالی که اکثر ماژول‌های ورودی دیجیتال زیمنس بر پایه منطق Sink (اتصال سنسورهای PNP) طراحی شده‌اند، مدل 1BH50 برای پروژه‌هایی که از سنسورهای با خروجی منفی (NPN) یا مدارهای خاص با منطق سورس استفاده می‌کنند، طراحی شده است. این محصول با کیفیت ساخت خیره‌کننده زیمنس آلمان، پایداری فوق‌العاده‌ای را در خطوط تولید پیچیده تضمین می‌کند.



معرفی تخصصی ماژول SM 321 مدل 6ES7321-1BH50-0AA0

در دنیای اتوماسیون صنعتی، انتخاب ماژول ورودی باید دقیقاً با نوع سنسورها و تجهیزات فیلد مطابقت داشته باشد. ماژول 6ES7321-1BH50-0AA0 به مهندسان اجازه می‌دهد تا سیگنال‌های دیجیتال ۲۴ ولت DC را با منطق سورس دریافت کنند.

این ماژول دارای ۱۶ نقطه ورودی مجزا است که در گروه‌های هشت‌تایی دسته‌بندی شده‌اند. به دلیل ایزولاسیون اپتوکوپلری قوی، این کارت ورودی به خوبی از پردازنده مرکزی (CPU) در برابر نوسانات ولتاژ و نویزهای محیطی محافظت می‌کند. استفاده از این مدل در پروژه‌هایی که ماشین‌آلات قدیمی‌تر یا سنسورهای خاص NPN دارند، بسیار رایج است.



مشخصات فنی کلیدی ماژول 1BH50

این ماژول دارای ویژگی‌های فنی منحصربه‌فردی است که آن را از سایر اعضای خانواده SM 321 متمایز می‌کند:

• تعداد کانال: ۱۶ ورودی دیجیتال.

• ولتاژ نامی: ۲۴ ولت DC.

• نوع ورودی: Source Input (منطق سورس).

• ایزولاسیون: دارای ایزولاسیون نوری (Optocoupler) بین فیلد و اتوبوس پشت‌کارت (Backplane Bus).

• مصرف جریان: مصرف بهینه از اتوبوس پشت‌کارت (معمولاً حدود ۱۰ میلی‌آمپر).

• اتصال دهنده: نیاز به کانکتور جلویی ۲۰ پین (Front Connector).

• ابعاد: عرض استاندارد ۴۰ میلی‌متری متناسب با رک S7-300.

• دمای کاری: قابل استفاده در دمای ۰ تا ۶۰ درجه سانتی‌گراد در حالت نصب افقی.



تحلیل مهندسی: مفهوم Source Input در مدل 1BH50

بسیاری از تکنسین‌ها و مهندسان در هنگام سیم‌بندی این ماژول دچار چالش می‌شوند. بیایید به صورت دقیق بررسی کنیم که Source Input به چه معناست:

در ماژول‌های ورودی معمولی (Sink)، ماژول به عنوان مصرف‌کننده جریان عمل می‌کند و سنسور (معمولاً PNP) ولتاژ مثبت را به ورودی می‌فرستد. اما در مدل 6ES7321-1BH50-0AA0 که یک ماژول Source است، جهت جریان متفاوت است. در این حالت:

۱. ورودی ماژول به گونه‌ای طراحی شده که برای فعال شدن، باید به پتانسیل منفی (M یا Ground) متصل شود.

۲. این یعنی شما می‌توانید سنسورهایی با خروجی NPN را مستقیماً به این ماژول متصل کنید.

۳. در این ساختار، “سورس” یا منبع جریان، داخل خودِ کارت ورودی یا در مسیر مشترک آن قرار دارد و سنسور نقش سوئیچ‌کننده به زمین (Ground) را ایفا می‌کند.

این ویژگی باعث می‌شود در پروژه‌هایی که محدودیت‌های طراحی الکتریکی وجود دارد یا از استانداردهای خاص کشورهای آسیای شرقی (که به سنسورهای NPN علاقه دارند) استفاده می‌شود، این ماژول بی‌رقیب باشد.



ویژگی‌ها و مزایای برجسته ماژول 1BH50

۱. پشتیبانی مستقیم از سنسورهای NPN

بدون نیاز به رله‌های واسط یا کارت‌های تبدیل منطق، می‌توانید سنسورهای NPN خود را مستقیماً به PLC متصل کنید. این موضوع هزینه‌های تابلو برق و پیچیدگی سیم‌بندی را به شدت کاهش می‌دهد.

۲. تراکم کانال مناسب (۱۶ کانال)

۱۶ ورودی در یک بدنه ۴۰ میلی‌متری، تعادلی عالی بین اشغال فضای رک و تعداد ورودی‌ها ایجاد کرده است.

۳. سازگاری کامل با اکوسیستم S7-300

این ماژول بدون هیچ مشکلی در کنار سایر کارت‌های آنالوگ، دیجیتال و CPUهای سری ۳۰۰ (مثل 315-2DP یا 314C) قرار می‌گیرد و توسط نرم‌افزارهای STEP 7 یا TIA Portal شناسایی می‌شود.

۴. ایمنی و پایداری در برابر نویز

به دلیل استفاده از قطعات با گرید صنعتی و ایزولاسیون داخلی، نویزهای ناشی از استارت موتورها یا بارهای سلفی تأثیر منفی بر عملکرد این کارت نمی‌گذارند.



کاربردهای صنعتی ماژول 6ES7321-1BH50-0AA0

این ماژول در سناریوهای خاصی کاربرد دارد که عبارتند از:

• ماشین‌آلات وارداتی: استفاده در دستگاه‌هایی که طبق استانداردهای ژاپنی یا کره‌ای طراحی شده‌اند و از منطق NPN استفاده می‌کنند.

• خطوط تولید نیمه‌هادی: در این صنایع به دلیل نوع سنسورهای خاص، استفاده از ورودی‌های سورس متداول است.

• نوسازی (Retrofitting): زمانی که قصد دارید یک سیستم قدیمی با سنسورهای موجود را به S7-300 ارتقا دهید و نمی‌خواهید تمام سنسورها را تعویض کنید.

• کاربردهای ایمنی خاص: در برخی مدارات کنترل که قطع شدن سیم زمین باید به عنوان یک وضعیت خطا در نظر گرفته شود.



مقایسه کوتاه با مدل‌های مشابه

اگر پروژه شما از سنسورهای PNP استفاده می‌کند، مدل 1BH02 انتخاب شماست. اما اگر سنسورهای شما خروجی منفی می‌دهند، مدل 1BH10 (که سریع است) یا همین مدل 1BH50 که مدل استاندارد سورس محسوب می‌شود، گزینه‌های اصلی هستند. تفاوت 1BH50 در نوع مدار داخلی آن است که به طور خاص برای منطق Sourcing بهینه شده تا کمترین اتلاف انرژی و بالاترین دقت را در تشخیص لبه‌های سیگنال داشته باشد.



سوالات متداول

۱. آیا می‌توان سنسور PNP را به ماژول 1BH50 متصل کرد؟

به طور مستقیم خیر. این ماژول برای منطق Source (سازگار با NPN) طراحی شده است. برای سنسورهای PNP باید از ماژول‌های سری Sink مثل 1BH02 استفاده کنید.

۲. برای این ماژول از چه کانکتوری باید استفاده کرد؟

این ماژول به یک کانکتور جلویی (Front Connector) ۲۰ پین نیاز دارد.

۳. آیا این ماژول از وقفه (Interrupt) پشتیبانی می‌کند؟

خیر، این مدل یک ورودی دیجیتال استاندارد است. اگر به قابلیت Interrupt نیاز دارید باید از سری‌های با قابلیت High Feature استفاده کنید.

۴. ولتاژ تغذیه این ماژول چقدر است؟

این ماژول با ولتاژ استاندارد ۲۴ ولت DC کار می‌کند.

۵. کد فنی 6ES7321-1BH50-0AA0 نشان‌دهنده چه محصولی است؟

این کد معرف ماژول SM 321 با ۱۶ ورودی دیجیتال ۲۴ ولت و منطق Source Input برای PLC S7-300 زیمنس است.



جمع‌بندی و نتیجه‌گیری

ماژول ورودی دیجیتال Siemens SM 321 (6ES7321-1BH50-0AA0) یک راهکار تخصصی و کارآمد برای مهندسانی است که با سیستم‌های منطق سورس و سنسورهای NPN سروکار دارند. ۱۶ کانال ورودی با ایزولاسیون عالی و پایداری بالا، این محصول را به یک قطعه کلیدی در تابلوهای کنترل سری S7-300 تبدیل کرده است. با انتخاب این ماژول، شما از پایداری برند زیمنس در کنار انعطاف‌پذیری در طراحی الکتریکی بهره‌مند خواهید شد.
