بررسی کلی سیگنال ماژول ورودی دیجیتال زیمنس SM 321, 64 DI, 24 V DC, Sink/source input با کد فنی 6ES7321-1BP00-0AA0

سیگنال ماژول دیجیتال سری ۳۰۰

۶۴ عدد ورودی ۲۴ ولتی DC

ایزوله شده در ۴ گروه ۱۶ تایی

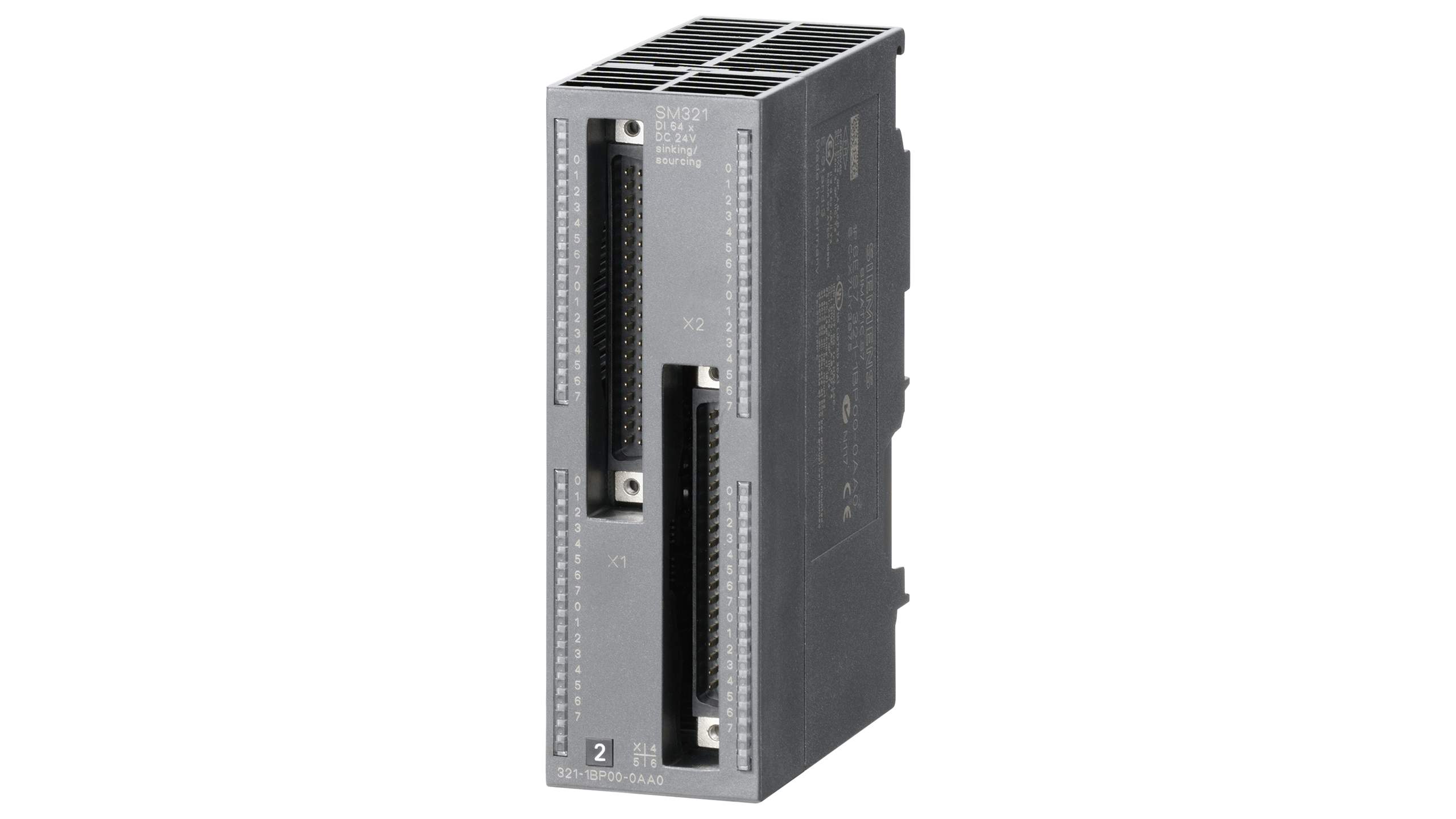

ماژول ورودی دیجیتال زیمنس SM 321, 64 DI, 24V DC (Sink/Source Input)

کد فنی: 6ES7321-1BP00-0AA0

ماژول ورودی دیجیتال Siemens SM 321 مدل 64 DI 24V DC با شماره فنی 6ES7321-1BP00-0AA0 یکی از ماژول‌های با تراکم بسیار بالا در خانواده SIMATIC S7‑300 است. این کارت سیگنال با داشتن ۶۴ ورودی دیجیتال ۲۴ ولت DC امکان اتصال تعداد بسیار زیادی سنسور و سیگنال فیلد را به سیستم PLC فراهم می‌کند.

ویژگی مهم این ماژول، پشتیبانی از ورودی‌های Sink و Source است که انعطاف‌پذیری بالایی در طراحی مدارهای کنترلی ایجاد می‌کند. همچنین ورودی‌ها در ۴ گروه ایزوله ۱۶ کاناله تقسیم شده‌اند که باعث افزایش ایمنی الکتریکی و کاهش تأثیر نویزهای صنعتی می‌شود.

این ماژول در پروژه‌هایی که تعداد زیادی سنسور، کلید یا سیگنال دیجیتال وجود دارد، گزینه‌ای بسیار مناسب برای کاهش فضای اشغال شده در رک PLC و ساده‌سازی طراحی تابلو برق محسوب می‌شود.



معرفی ماژول SM 321 مدل 6ES7321-1BP00-0AA0

در سیستم‌های اتوماسیون صنعتی، تعداد زیادی از اطلاعات فرآیند از طریق سیگنال‌های دیجیتال به PLC ارسال می‌شود. تجهیزاتی مانند سنسورهای مجاورتی، کلیدهای حدی، سنسورهای نوری و دکمه‌های کنترلی همگی سیگنال‌های دیجیتال تولید می‌کنند.

ماژول SM 321 مدل 1BP00 به‌گونه‌ای طراحی شده است که بتواند تعداد زیادی از این سیگنال‌ها را در یک ماژول دریافت کند. وجود ۶۴ کانال ورودی باعث می‌شود در پروژه‌های بزرگ بتوان تعداد زیادی سنسور را بدون نیاز به نصب چندین ماژول جداگانه به سیستم کنترل متصل کرد.

این کارت در دسته Signal Module های سری S7‑300 قرار می‌گیرد و پس از نصب روی رک PLC و پیکربندی در نرم‌افزار STEP 7 یا TIA Portal به‌راحتی در برنامه PLC قابل استفاده خواهد بود.



مشخصات فنی ماژول 6ES7321-1BP00-0AA0

این ماژول دارای ویژگی‌های فنی زیر است:

• سری محصول: SIMATIC S7‑300

• نوع ماژول: Digital Input

• تعداد ورودی‌ها: ۶۴ کانال دیجیتال

• ولتاژ ورودی: 24V DC

• نوع ورودی: Sink / Source Compatible

• ایزولاسیون داخلی: ۴ گروه ایزوله ۱۶ کاناله

• طراحی صنعتی مقاوم در برابر نویز

• نصب روی رک استاندارد S7‑300

• اتصال از طریق کانکتورهای جلویی مخصوص

• مناسب برای محیط‌های صنعتی با نویز بالا

ساختار گروه‌بندی ورودی‌ها باعث می‌شود هر ۱۶ ورودی به صورت مستقل از گروه‌های دیگر ایزوله شوند و عملکرد پایدار سیستم در شرایط صنعتی تضمین گردد.



ساختار ایزولاسیون ورودی‌ها

یکی از ویژگی‌های مهم این ماژول، ایزولاسیون در چهار گروه ۱۶ کاناله است. این ساختار چند مزیت مهم دارد.

اول اینکه در صورت بروز نویز یا خطا در یک گروه از ورودی‌ها، سایر گروه‌ها تحت تأثیر قرار نمی‌گیرند. این موضوع باعث افزایش پایداری سیستم کنترل می‌شود.

دوم اینکه در پروژه‌هایی که سنسورها از منابع تغذیه مختلف استفاده می‌کنند، این ایزولاسیون کمک می‌کند تا تداخل الکتریکی بین گروه‌ها به حداقل برسد.

در نهایت این ساختار باعث افزایش ایمنی الکتریکی و حفاظت بهتر از CPU و سایر ماژول‌های PLC می‌شود.



مفهوم Sink و Source در این ماژول

یکی از ویژگی‌های مهم مدل 6ES7321-1BP00-0AA0 پشتیبانی از هر دو نوع منطق Sink و Source است. این قابلیت باعث می‌شود بتوان انواع سنسورها را بدون محدودیت به این ماژول متصل کرد.

در سیستم‌های صنعتی دو نوع خروجی سنسور رایج است:

• PNP (Source Output)

• NPN (Sink Output)

در بسیاری از ماژول‌های ورودی PLC فقط یکی از این دو نوع پشتیبانی می‌شود، اما این ماژول به گونه‌ای طراحی شده که امکان استفاده از هر دو نوع سنسور را فراهم می‌کند. این موضوع انعطاف‌پذیری بسیار بالایی در طراحی سیستم ایجاد می‌کند.



مزایای استفاده از ماژول SM 321 مدل 1BP00

تراکم بسیار بالای ورودی

وجود ۶۴ ورودی دیجیتال در یک ماژول باعث می‌شود بتوان تعداد زیادی سنسور را تنها با یک کارت به PLC متصل کرد. این موضوع در پروژه‌های بزرگ بسیار ارزشمند است.

کاهش فضای تابلو برق

به دلیل تعداد بالای ورودی‌ها، نیاز به نصب چندین ماژول ورودی کاهش پیدا می‌کند و فضای رک PLC به شکل قابل توجهی صرفه‌جویی می‌شود.

انعطاف‌پذیری در نوع سنسورها

پشتیبانی از Sink و Source باعث می‌شود این ماژول با طیف وسیعی از سنسورهای صنعتی سازگار باشد.

ایزولاسیون گروهی برای افزایش پایداری

وجود ۴ گروه ایزوله ۱۶ کاناله باعث کاهش نویز و افزایش ایمنی الکتریکی سیستم می‌شود.

کیفیت صنعتی زیمنس

این ماژول مطابق استانداردهای صنعتی زیمنس طراحی شده و برای کار در محیط‌های صنعتی سخت کاملاً مناسب است.



کاربردهای صنعتی ماژول 6ES7321-1BP00-0AA0

به دلیل تعداد بالای ورودی‌ها، این ماژول در پروژه‌های بزرگ اتوماسیون کاربرد گسترده‌ای دارد. برخی از مهم‌ترین کاربردهای آن عبارتند از:

• خطوط تولید بزرگ صنعتی

• کارخانه‌های خودروسازی

• سیستم‌های مونتاژ خودکار

• خطوط بسته‌بندی پیشرفته

• صنایع غذایی و دارویی

• سیستم‌های انتقال مواد

• خطوط نوار نقاله بزرگ

• سیستم‌های مانیتورینگ سنسورها

• پروژه‌های کنترل متمرکز با تعداد ورودی بالا

در چنین پروژه‌هایی استفاده از یک ماژول با ظرفیت بالا باعث ساده‌تر شدن طراحی سیستم و کاهش هزینه‌ها می‌شود.



تفاوت این ماژول با مدل‌های ۳۲ یا ۱۶ ورودی

در خانواده SM 321 مدل‌های مختلفی با تعداد ورودی متفاوت وجود دارد. مدل‌های ۱۶ و ۳۲ ورودی برای پروژه‌های کوچک‌تر مناسب هستند.

اما مدل 6ES7321-1BP00-0AA0 با داشتن ۶۴ ورودی دیجیتال برای سیستم‌های بزرگ طراحی شده است. استفاده از این ماژول می‌تواند تعداد کارت‌های مورد نیاز در رک PLC را به شکل قابل توجهی کاهش دهد.



سوالات متداول

۱. این ماژول چند ورودی دیجیتال دارد؟

این کارت دارای ۶۴ ورودی دیجیتال ۲۴ ولت DC است.

۲. آیا این ماژول از سنسورهای PNP و NPN پشتیبانی می‌کند؟

بله، این ماژول از هر دو نوع Sink و Source پشتیبانی می‌کند.

۳. ایزولاسیون ورودی‌ها چگونه است؟

ورودی‌ها در ۴ گروه ۱۶ کاناله ایزوله شده‌اند.

۴. آیا این ماژول با CPUهای سری S7‑300 سازگار است؟

بله، این ماژول با تمام CPUهای استاندارد این سری سازگار است.

۵. ولتاژ ورودی ماژول چقدر است؟

ورودی‌ها برای سیگنال ۲۴ ولت DC طراحی شده‌اند.



جمع‌بندی

ماژول ورودی دیجیتال Siemens SM 321 مدل 64 DI 24V DC با کد فنی 6ES7321-1BP00-0AA0 یکی از ماژول‌های پرظرفیت در سیستم SIMATIC S7‑300 است. این کارت با ۶۴ ورودی دیجیتال، پشتیبانی از Sink و Source و ایزولاسیون در ۴ گروه ۱۶ کاناله انتخابی ایده‌آل برای پروژه‌های بزرگ صنعتی محسوب می‌شود. استفاده از این ماژول باعث کاهش تعداد کارت‌ها، صرفه‌جویی در فضای رک PLC و افزایش انعطاف‌پذیری در طراحی سیستم‌های کنترلی می‌شود.
