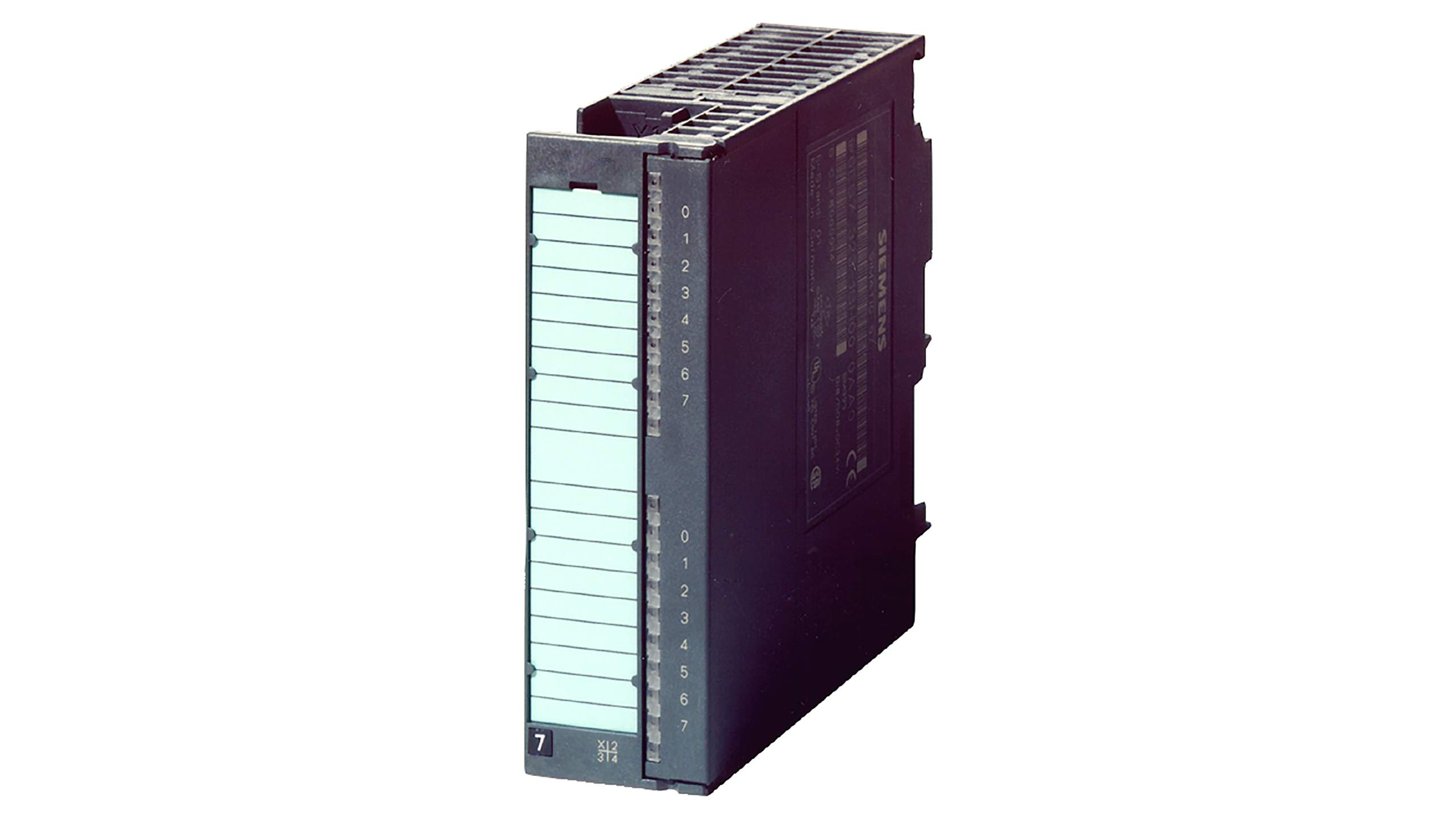

ماژول ورودی دیجیتال زیمنس SM 321, Isolated 16 DI, 120/230 V AC

6ES7321-1FH00-0AA0 : کد فنی

ماژول ورودی دیجیتال Siemens SM 321 با کد فنی 6ES7321-1FH00-0AA0 یکی از ماژول‌های مهم در خانواده SIMATIC S7‑300 است که برای دریافت سیگنال‌های دیجیتال AC با ولتاژ 120 و 230 ولت طراحی شده است. این ماژول دارای ۱۶ ورودی دیجیتال ایزوله بوده و برای استفاده در محیط‌های صنعتی که سیگنال‌های فرمان با ولتاژ شبکه برق وجود دارند، گزینه‌ای بسیار مناسب محسوب می‌شود.

در بسیاری از تجهیزات صنعتی، خصوصاً در ماشین‌آلاتی که از مدار فرمان AC استفاده می‌کنند، سیگنال‌های ورودی به PLC در محدوده 120V AC یا 230V AC هستند. ماژول 6ES7321-1FH00-0AA0 امکان اتصال مستقیم این سیگنال‌ها به سیستم کنترل را فراهم می‌کند و باعث می‌شود بدون نیاز به استفاده از رله‌های واسط یا مبدل‌های ولتاژ، وضعیت تجهیزات به صورت دقیق توسط PLC مانیتور شود.

یکی از ویژگی‌های مهم این ماژول، ایزولاسیون الکتریکی (Isolated) در ورودی‌ها است که از CPU و سایر ماژول‌های PLC در برابر نوسانات ولتاژ، نویزهای الکتریکی و مشکلات احتمالی در مدارهای قدرت محافظت می‌کند.



معرفی ماژول SM 321 مدل 6ES7321-1FH00-0AA0

ماژول‌های SM 321 در سیستم‌های PLC وظیفه دریافت سیگنال‌های دیجیتال از تجهیزات میدانی مانند کلیدها، سنسورها، لیمیت سوئیچ‌ها، کنتاکتورها و رله‌ها را بر عهده دارند. این سیگنال‌ها معمولاً به صورت روشن یا خاموش (ON/OFF) هستند و PLC از طریق آن‌ها وضعیت فرآیند یا ماشین را تشخیص می‌دهد.

مدل 6ES7321-1FH00-0AA0 به طور خاص برای دریافت سیگنال‌های AC با ولتاژ 120 یا 230 ولت طراحی شده و دارای ۱۶ کانال ورودی دیجیتال است. این تعداد ورودی برای بسیاری از سیستم‌های صنعتی متوسط و بزرگ مناسب بوده و امکان اتصال تعداد زیادی از تجهیزات میدانی را فراهم می‌کند.

وجود ایزولاسیون داخلی در این ماژول باعث افزایش ایمنی و پایداری سیستم اتوماسیون می‌شود، به‌خصوص در محیط‌هایی که نویز الکتریکی یا نوسانات ولتاژ وجود دارد.



مشخصات فنی ماژول 6ES7321-1FH00-0AA0

این ماژول دارای ویژگی‌های فنی متعددی است که آن را برای استفاده در پروژه‌های صنعتی بسیار مناسب می‌کند.

• سری محصول SIMATIC S7‑300

• نوع ماژول Digital Input (DI)

• تعداد ورودی‌ها ۱۶ ورودی دیجیتال

• نوع ورودی AC

• ولتاژ ورودی 120 ولت AC و 230 ولت AC

• فرکانس کاری 50/60 هرتز

• نوع طراحی Isolated (ایزوله)

• نوع اتصال Front Connector استاندارد S7‑300

• قابلیت نصب روی رک PLC سری S7‑300

• سازگاری کامل با CPUهای سری S7‑300

این مشخصات باعث می‌شود ماژول بتواند سیگنال‌های AC را با دقت و پایداری بالا دریافت و به CPU منتقل کند.



اهمیت ایزولاسیون در ماژول‌های ورودی دیجیتال

یکی از مهم‌ترین ویژگی‌های این ماژول، ایزولاسیون الکتریکی بین ورودی‌ها و سیستم PLC است. در سیستم‌های صنعتی، ولتاژهای AC ممکن است دچار نوسان شوند یا نویزهای الکتریکی در مدار وجود داشته باشد. اگر این نویزها به صورت مستقیم وارد PLC شوند، ممکن است باعث اختلال در عملکرد سیستم یا حتی آسیب به CPU شوند.

در ماژول 6ES7321-1FH00-0AA0 از مدارهای ایزوله‌سازی مانند اپتوکوپلرهای صنعتی استفاده شده است. این مدارها باعث می‌شوند سیگنال‌های ورودی بدون انتقال مستقیم جریان یا ولتاژ خطرناک به PLC منتقل شوند.

نتیجه این طراحی:

• افزایش ایمنی سیستم کنترل
• محافظت از CPU در برابر نوسانات برق
• کاهش نویز در سیگنال‌های دیجیتال
• افزایش پایداری عملکرد PLC



مزایای استفاده از ماژول SM 321 مدل 1FH00

استفاده از این ماژول در سیستم‌های اتوماسیون صنعتی مزایای متعددی دارد.

پشتیبانی از ولتاژهای AC رایج صنعتی

این ماژول امکان دریافت سیگنال‌های 120V AC و 230V AC را فراهم می‌کند که در بسیاری از سیستم‌های صنعتی استفاده می‌شوند.

تعداد ورودی مناسب برای سیستم‌های متوسط و بزرگ

با داشتن ۱۶ ورودی دیجیتال، امکان اتصال تعداد زیادی از تجهیزات فراهم می‌شود.

کاهش نیاز به تجهیزات واسط

در بسیاری از موارد نیازی به استفاده از رله‌های واسط برای تبدیل سیگنال‌ها وجود ندارد.

ایزولاسیون الکتریکی قوی

این ویژگی باعث افزایش ایمنی و محافظت از PLC در برابر اختلالات الکتریکی می‌شود.

طراحی صنعتی و قابل اعتماد

ماژول‌های سری S7‑300 زیمنس برای کار در شرایط سخت صنعتی طراحی شده‌اند.



کاربردهای صنعتی ماژول 6ES7321-1FH00-0AA0

این ماژول در طیف وسیعی از صنایع و سیستم‌های کنترلی مورد استفاده قرار می‌گیرد، از جمله:

• خطوط تولید کارخانه‌ها
• سیستم‌های کنترل ماشین‌آلات صنعتی
• تابلوهای برق صنعتی
• سیستم‌های کنترل مبتنی بر برق شهری
• پروژه‌های نوسازی ماشین‌آلات قدیمی (Retrofit)
• سیستم‌های HVAC صنعتی
• سیستم‌های کنترل پمپ و موتور

در این کاربردها، ماژول وظیفه دریافت وضعیت کلیدها، سنسورها و تجهیزات کنترلی را بر عهده دارد.



سوالات متداول

این ماژول چند ورودی دیجیتال دارد؟

این ماژول دارای ۱۶ ورودی دیجیتال است.

ولتاژ ورودی این ماژول چقدر است؟

ماژول از 120 ولت AC و 230 ولت AC پشتیبانی می‌کند.

آیا این ماژول دارای ایزولاسیون الکتریکی است؟

بله، ورودی‌های این ماژول به صورت ایزوله طراحی شده‌اند.

آیا این ماژول با PLCهای سری S7‑300 سازگار است؟

بله، این ماژول برای استفاده در سیستم‌های SIMATIC S7‑300 طراحی شده است.

آیا می‌توان از این ماژول برای سیگنال‌های DC استفاده کرد؟

خیر، این ماژول برای سیگنال‌های AC طراحی شده است.



جمع‌بندی

ماژول ورودی دیجیتال Siemens SM 321 مدل Isolated 16 DI 120/230 V AC با کد فنی 6ES7321-1FH00-0AA0 یکی از ماژول‌های کاربردی برای دریافت سیگنال‌های AC با ولتاژ بالا در سیستم‌های اتوماسیون صنعتی است. وجود ۱۶ ورودی دیجیتال، پشتیبانی از ولتاژهای 120 و 230 ولت AC، و طراحی ایزوله باعث شده این ماژول گزینه‌ای مطمئن برای پروژه‌هایی باشد که نیاز به اتصال مستقیم سیگنال‌های AC به PLC دارند.
