بررسی کلی سیگنال ماژول ورودی آنالوگ زیمنس SM 332, 4 AO; 0/4 to 20 mA با کد فنی 6ES7332-5RD00-0AB0

سیگنال ماژول آنالوگ سری ۳۰۰

۴ عدد خروجی آنالوگ ۰/۴ تا ۲۰ میلی آمپر

 برای سیگنال های مناطق خطرناک

تست و بررسی شده توسط سازمان PTB (Physikalisch-Technische Bundesanstalt) برای مصارف نفت و گاز ٬ حمل و نقل و غیره

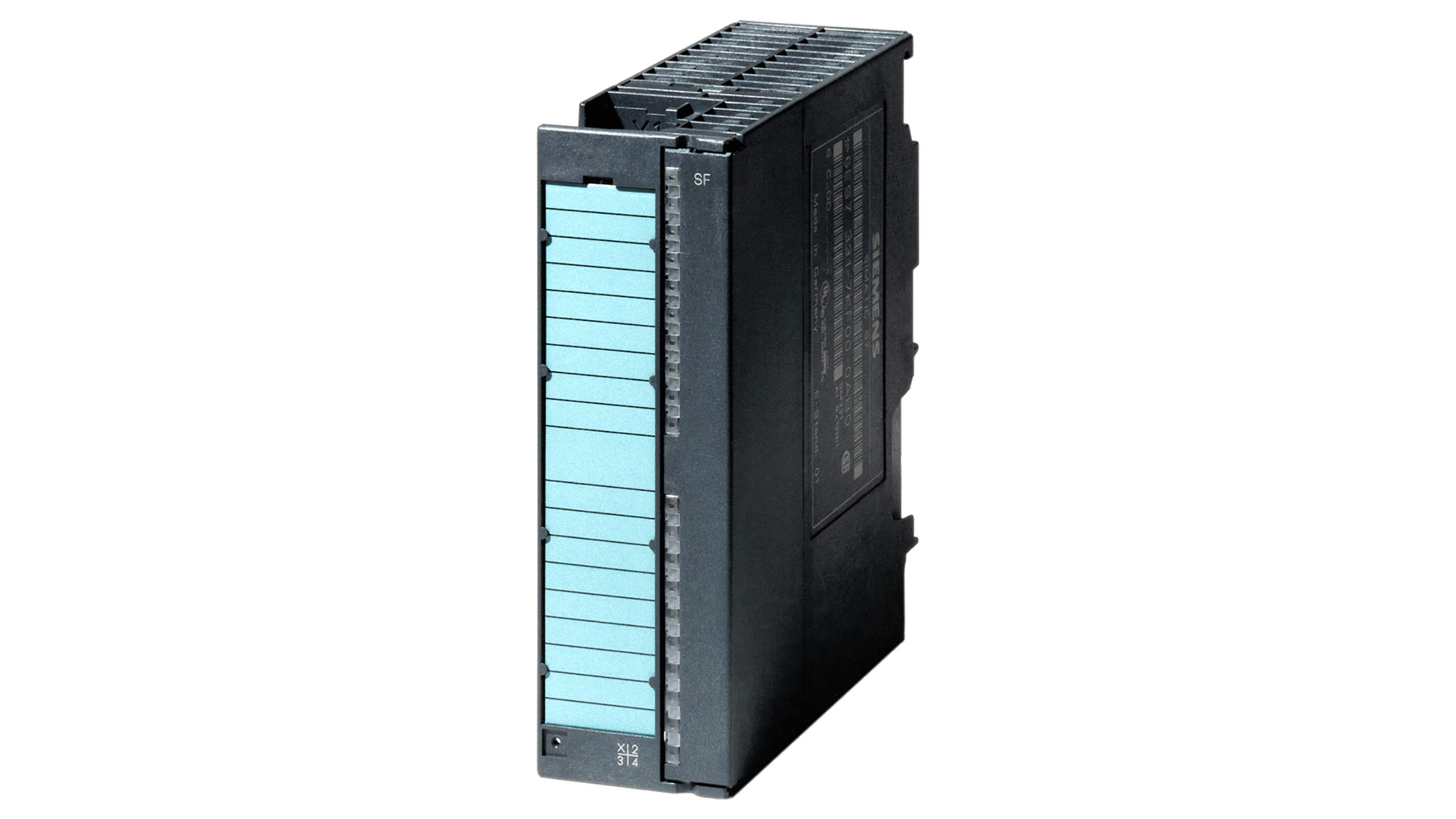

ماژول خروجی آنالوگ زیمنس SM 332, 4AO, 0/4–20 mA

کد فنی: 6ES7332-5RD00-0AB0

ماژول SM 332 مدل 6ES7332-5RD00-0AB0 یکی از ماژول‌های خروجی آنالوگ در خانواده SIMATIC S7‑300 شرکت زیمنس است که برای ارسال سیگنال‌های جریان آنالوگ از PLC به تجهیزات میدانی طراحی شده است. این ماژول دارای ۴ کانال خروجی آنالوگ بوده و می‌تواند سیگنال‌های 0 تا 20 میلی‌آمپر یا 4 تا 20 میلی‌آمپر را تولید و به تجهیزات کنترلی منتقل کند.

در سیستم‌های اتوماسیون صنعتی، بسیاری از تجهیزات اجرایی مانند کنترل ولوها، درایوهای صنعتی، کنترل‌کننده‌های فرآیند و مبدل‌های سیگنال برای تنظیم عملکرد خود به سیگنال‌های آنالوگ نیاز دارند. PLC پس از پردازش داده‌های ورودی و اجرای منطق کنترلی، مقدار خروجی مورد نیاز را محاسبه کرده و از طریق ماژول خروجی آنالوگ به تجهیزات ارسال می‌کند.

ماژول SM 332 دقیقاً برای انجام همین وظیفه طراحی شده است. این ماژول سیگنال دیجیتال تولید شده در CPU را به سیگنال جریان آنالوگ استاندارد صنعتی تبدیل کرده و آن را به تجهیزات میدانی منتقل می‌کند. استفاده از سیگنال 4 تا 20 میلی‌آمپر به دلیل مقاومت بالا در برابر نویز و امکان انتقال در فاصله‌های طولانی، در بسیاری از صنایع به عنوان استاندارد پذیرفته شده است.

این مدل از ماژول SM 332 برای استفاده در مناطق خطرناک (Hazardous Area) نیز مناسب است و به همین دلیل در صنایع حساس مانند نفت، گاز، پتروشیمی و حمل‌ونقل صنعتی کاربرد گسترده‌ای دارد. همچنین این محصول توسط سازمان معتبر PTB آلمان (Physikalisch‑Technische Bundesanstalt) مورد تست و بررسی قرار گرفته و تاییدیه لازم برای استفاده در چنین محیط‌هایی را دریافت کرده است.



معرفی ماژول SM 332 مدل 6ES7332-5RD00-0AB0

ماژول SM 332 Analog Output یک کارت خروجی آنالوگ در سیستم PLC سری S7‑300 است که وظیفه آن ارسال سیگنال‌های آنالوگ به تجهیزات کنترلی در فرآیندهای صنعتی می‌باشد.

در بسیاری از سیستم‌های کنترلی، PLC باید بتواند پارامترهایی مانند میزان باز شدن یک شیر کنترل، سرعت یک درایو، دبی جریان سیال یا سطح یک مخزن را تنظیم کند. این تنظیمات معمولاً از طریق سیگنال‌های آنالوگ انجام می‌شود. به عنوان مثال، ارسال سیگنال 4 تا 20 میلی‌آمپر به یک کنترل ولو می‌تواند میزان باز شدن آن را مشخص کند.

ماژول SM 332 این امکان را فراهم می‌کند که CPU سیستم پس از محاسبه مقدار مورد نظر، آن را به صورت سیگنال آنالوگ خروجی ارسال کند. وجود ۴ کانال خروجی مستقل باعث می‌شود چندین تجهیز مختلف به صورت همزمان توسط PLC کنترل شوند.

این ماژول همچنین از نظر ایمنی و عملکرد برای کاربردهای صنعتی حساس طراحی شده است. قابلیت استفاده در مناطق خطرناک و تاییدیه PTB نشان می‌دهد که این محصول برای استفاده در محیط‌های صنعتی با الزامات ایمنی بالا مناسب است.



مشخصات فنی ماژول SM 332 مدل 6ES7332-5RD00-0AB0

• سری: SIMATIC S7-300

• نوع ماژول: Analog Output Module

• مدل: SM 332

• کد فنی: 6ES7332-5RD00-0AB0

• تعداد خروجی آنالوگ: ۴ کانال

• نوع سیگنال خروجی:

• جریان آنالوگ

• محدوده سیگنال:

0 تا 20 میلی‌آمپر

4 تا 20 میلی‌آمپر

• ایزولاسیون: دارد

• کاربرد:

سیگنال‌های مناطق خطرناک

• تاییدیه ایمنی:

PTB (Physikalisch‑Technische Bundesanstalt)

• پیکربندی:

STEP 7

• سازگاری:

PLCهای سری SIMATIC S7‑300

• نوع نصب:

نصب در رک اصلی یا رک توسعه



ویژگی‌های کلیدی ماژول 6ES7332-5RD00-0AB0

۱. چهار خروجی آنالوگ مستقل

این ماژول دارای ۴ کانال خروجی است که هر کانال می‌تواند یک تجهیز صنعتی مستقل را کنترل کند.

۲. پشتیبانی از سیگنال استاندارد 4–20 mA

سیگنال 4 تا 20 میلی‌آمپر یکی از استانداردهای رایج در صنایع فرآیندی است و سازگاری بالایی با تجهیزات صنعتی دارد.

۳. دقت بالا در تولید سیگنال آنالوگ

این ماژول سیگنال خروجی را با دقت بالا تولید می‌کند تا کنترل فرآیند با کیفیت مناسب انجام شود.

۴. مناسب برای مناطق خطرناک

این ماژول برای استفاده در سیستم‌هایی طراحی شده که تجهیزات میدانی در مناطق مستعد انفجار قرار دارند.

۵. تاییدیه PTB

تاییدیه PTB نشان می‌دهد که این محصول از نظر ایمنی و عملکرد برای کاربردهای صنعتی حساس مورد تایید قرار گرفته است.

۶. سازگاری کامل با S7‑300

این ماژول به طور کامل با سیستم‌های SIMATIC S7‑300 سازگار است و به راحتی در رک PLC نصب می‌شود.



کاربردهای صنعتی

• کنترل ولوهای صنعتی

در بسیاری از سیستم‌های فرآیندی، میزان باز شدن شیرهای کنترل با سیگنال 4 تا 20 میلی‌آمپر تنظیم می‌شود.

• کنترل درایوها و تجهیزات سرعت متغیر

برخی درایوهای صنعتی از سیگنال‌های آنالوگ برای تنظیم سرعت استفاده می‌کنند.

• سیستم‌های کنترل فرآیند

در فرآیندهای صنعتی، PLC با استفاده از این ماژول می‌تواند پارامترهای مختلف فرآیند را کنترل کند.

• صنایع نفت و گاز

در پالایشگاه‌ها و واحدهای فرآیندی، ارسال سیگنال‌های کنترلی به تجهیزات میدانی بسیار رایج است.

• صنایع پتروشیمی و شیمیایی

کنترل دقیق تجهیزات فرآیندی در این صنایع اهمیت زیادی دارد و معمولاً با سیگنال‌های آنالوگ انجام می‌شود.



نکات مهم در نصب و راه‌اندازی

• انتخاب صحیح محدوده سیگنال

باید مشخص شود که تجهیز مورد نظر با سیگنال 0–20 mA یا 4–20 mA کار می‌کند.

• سیم‌کشی صحیح خروجی‌های آنالوگ

برای جلوگیری از ایجاد نویز در سیگنال‌های آنالوگ بهتر است از کابل‌های مناسب و شیلددار استفاده شود.

• تنظیم پارامترها در STEP 7

تمام تنظیمات مربوط به نوع سیگنال خروجی و پارامترهای عملکردی باید در نرم‌افزار STEP 7 انجام شود.

• بررسی تجهیزات متصل

قبل از راه‌اندازی، باید از سازگاری تجهیزات میدانی با سیگنال خروجی اطمینان حاصل شود.



سوالات متداول

۱. این ماژول چند خروجی آنالوگ دارد؟

این ماژول دارای ۴ خروجی آنالوگ مستقل است.

۲. محدوده سیگنال خروجی چیست؟

این کارت از سیگنال‌های 0 تا 20 میلی‌آمپر و 4 تا 20 میلی‌آمپر پشتیبانی می‌کند.

۳. آیا این ماژول برای مناطق خطرناک مناسب است؟

بله، این ماژول برای استفاده در سیستم‌هایی که سیگنال‌های آن از مناطق خطرناک می‌آیند طراحی شده و دارای تاییدیه PTB است.

۴. آیا با سایر PLCهای زیمنس سازگار است؟

این ماژول به طور خاص برای SIMATIC S7‑300 طراحی شده است.



جمع‌بندی

ماژول SM 332 مدل 6ES7332-5RD00-0AB0 یک کارت خروجی آنالوگ قدرتمند برای سیستم SIMATIC S7‑300 است که امکان تولید ۴ سیگنال جریان آنالوگ 0/4 تا 20 میلی‌آمپر را فراهم می‌کند. این ماژول با طراحی صنعتی، دقت بالا، سازگاری با استانداردهای رایج و تاییدیه PTB، گزینه‌ای مناسب برای کاربردهای حساس در صنایع مختلف محسوب می‌شود.

در پروژه‌هایی که نیاز به کنترل تجهیزات صنعتی از طریق سیگنال‌های آنالوگ وجود دارد، این ماژول می‌تواند نقش مهمی در اجرای دقیق و پایدار سیستم کنترل ایفا کند؛ به‌ویژه در صنایع نفت و گاز، پتروشیمی، حمل‌ونقل و فرآیندهای صنعتی پیشرفته.
