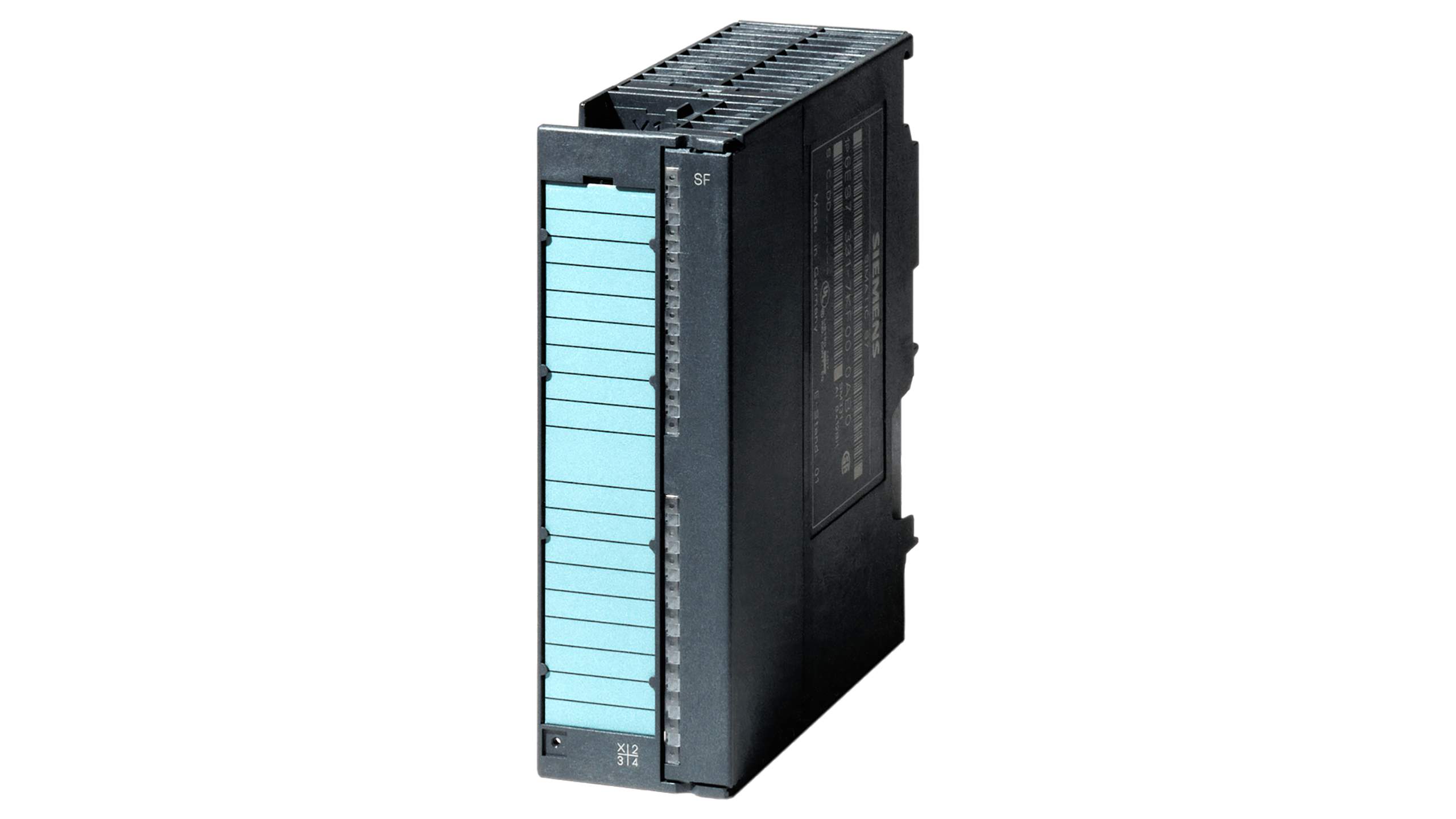

بررسی کلی سیگنال ماژول ورودی آنالوگ زیمنس SM 332, 8 AO, 0/4 - 20 mA HART با کد فنی 6ES7332-8TF01-0AB0

سیگنال ماژول آنالوگ سری ۳۰۰

۸ عدد خروجی آنالوگ

۰.۴ - ۲۰ میلی‌آمپر HART

سیگنال ماژول خروجی آنالوگ زیمنس SM 332, 8 AO, 0/4 - 20 mA HART

کد فنی: 6ES7332-8TF01-0AB0

ماژول SM 332 با کد فنی 6ES7332-8TF01-0AB0 یکی از ماژول‌های خروجی آنالوگ در خانواده SIMATIC S7-300 زیمنس است که برای ارسال سیگنال‌های جریان 0 تا 20 میلی‌آمپر و 4 تا 20 میلی‌آمپر به تجهیزات صنعتی طراحی شده است. این کارت دارای ۸ کانال خروجی آنالوگ بوده و از پروتکل ارتباطی HART نیز پشتیبانی می‌کند.

در سیستم‌های کنترل فرآیند، PLC پس از پردازش داده‌های ورودی باید فرمان‌های کنترلی را به تجهیزات اجرایی مانند کنترل ولوها، درایوها، پوزیشنرها و عملگرها ارسال کند. ماژول SM 332 این فرمان‌ها را به صورت سیگنال جریان استاندارد صنعتی ارسال می‌کند و امکان کنترل دقیق پارامترهای فرآیندی را فراهم می‌سازد.

پشتیبانی از HART در این ماژول به این معناست که علاوه بر ارسال سیگنال آنالوگ، امکان برقراری ارتباط دیجیتال با تجهیزات هوشمند نیز وجود دارد. این ویژگی باعث می‌شود تنظیمات، پارامترها و اطلاعات تشخیصی تجهیزات از طریق سیستم کنترل قابل مدیریت باشد.

معرفی ماژول SM 332 مدل 6ES7332-8TF01-0AB0

ماژول SM 332 مدل 6ES7332-8TF01-0AB0 یک سیگنال ماژول آنالوگ سری 300 از نوع خروجی است که برای سیستم‌های PLC سری S7-300 طراحی شده است. این کارت با داشتن ۸ خروجی آنالوگ جریان، امکان کنترل همزمان چندین تجهیز اجرایی را فراهم می‌کند.

در بسیاری از فرآیندهای صنعتی، کنترل دقیق دبی، فشار، سطح یا دما از طریق ارسال سیگنال 4-20mA به عملگرها انجام می‌شود. این ماژول سیگنال دیجیتال تولیدشده توسط CPU را به جریان آنالوگ پایدار و دقیق تبدیل می‌کند تا تجهیزات کنترلی بتوانند متناسب با مقدار تعیین‌شده عمل کنند.

وجود قابلیت HART در این کارت باعث می‌شود علاوه بر ارسال فرمان آنالوگ، بتوان ارتباط دیجیتال نیز با تجهیز برقرار کرد. این ویژگی در پروژه‌های پیشرفته صنعتی که از ترانسمیترها و عملگرهای هوشمند استفاده می‌شود اهمیت بالایی دارد.

ماژول به‌راحتی در رک S7-300 نصب شده و از طریق نرم‌افزار STEP 7 پیکربندی می‌شود.

مشخصات فنی ماژول SM 332 مدل 6ES7332-8TF01-0AB0

• سری: SIMATIC S7-300

• نوع ماژول: Analog Output Module

• مدل: SM 332

• کد فنی: 6ES7332-8TF01-0AB0

• تعداد خروجی آنالوگ: ۸ کانال

• نوع سیگنال خروجی: جریان (mA)

• محدوده سیگنال خروجی:

• 0 تا 20 میلی‌آمپر
• 4 تا 20 میلی‌آمپر

• پشتیبانی از پروتکل: HART

• نوع ماژول: سیگنال ماژول آنالوگ سری 300

• نوع نصب: نصب روی رک PLC

• پیکربندی: از طریق نرم‌افزار STEP 7

• سازگاری: با PLCهای سری SIMATIC S7-300

• کاربرد: ارسال سیگنال جریان به تجهیزات اجرایی صنعتی

ویژگی‌های کلیدی ماژول 6ES7332-8TF01-0AB0

۱. هشت خروجی آنالوگ مستقل

این کارت دارای ۸ کانال خروجی آنالوگ مجزا است که امکان کنترل همزمان چندین تجهیز را فراهم می‌کند.

۲. پشتیبانی از سیگنال استاندارد صنعتی 0/4-20mA

پشتیبانی از محدوده‌های 0-20mA و 4-20mA باعث سازگاری با اکثر عملگرها و تجهیزات کنترلی صنعتی می‌شود.

۳. قابلیت ارتباط HART

پشتیبانی از پروتکل HART امکان برقراری ارتباط دیجیتال با تجهیزات هوشمند را فراهم می‌کند.

۴. دقت و پایداری بالا در خروجی

این ماژول سیگنال جریان دقیق و پایدار تولید می‌کند که برای کنترل فرآیندهای حساس بسیار مهم است.

۵. مناسب برای سیستم‌های کنترل فرآیند

در صنایع فرآیندی که نیاز به کنترل دقیق ولوها و تجهیزات وجود دارد، این کارت کاربرد گسترده‌ای دارد.

۶. نصب آسان در سیستم S7-300

این ماژول به‌صورت مستقیم روی رک سری S7-300 نصب شده و با سایر ماژول‌های این خانواده کاملاً سازگار است.

۷. پیکربندی از طریق STEP 7

تمام تنظیمات مربوط به کانال‌ها و پارامترهای خروجی از طریق نرم‌افزار STEP 7 انجام می‌شود.

کاربردهای صنعتی

• کنترل ولوهای کنترلی (Control Valves)

ارسال سیگنال جریان به پوزیشنر ولوها برای تنظیم دقیق میزان باز و بسته شدن.

• کنترل درایوها و تجهیزات حرکتی

ارسال سیگنال آنالوگ برای تعیین سرعت یا موقعیت در تجهیزات صنعتی.

• سیستم‌های کنترل دبی، فشار و سطح

تنظیم مقدار فرآیند از طریق فرمان‌دهی به تجهیزات اجرایی.

• صنایع نفت، گاز و پتروشیمی

در پروژه‌های فرآیندی بزرگ که از تجهیزات هوشمند HART استفاده می‌شود.

• نیروگاه‌ها و تأسیسات صنعتی

برای کنترل تجهیزات مختلف بر اساس الگوریتم‌های کنترلی PLC.

نکات مهم در نصب و راه‌اندازی

۱. تطابق محدوده خروجی با تجهیز اجرایی

باید اطمینان حاصل شود که تجهیز متصل، محدوده 0-20mA یا 4-20mA را پشتیبانی می‌کند.

۲. استفاده از کابل مناسب و شیلددار

برای جلوگیری از نویز و اختلال در سیگنال جریان، استفاده از کابل‌های مناسب توصیه می‌شود.

۳. رعایت اصول زمین‌کردن (Grounding)

زمین‌کردن صحیح برای جلوگیری از نویز و خطا در خروجی اهمیت دارد.

۴. پیکربندی صحیح در STEP 7

تنظیم پارامترهای خروجی و فعال‌سازی قابلیت HART باید در نرم‌افزار انجام شود.

۵. تست خروجی قبل از بهره‌برداری

پس از نصب، بهتر است خروجی هر کانال تست شود تا از عملکرد صحیح آن اطمینان حاصل گردد.

سوالات متداول

۱. این ماژول چند خروجی آنالوگ دارد؟

این ماژول دارای ۸ خروجی آنالوگ است.

۲. این کارت چه نوع سیگنالی ارسال می‌کند؟

سیگنال جریان 0-20mA و 4-20mA را ارسال می‌کند.

۳. آیا این ماژول از HART پشتیبانی می‌کند؟

بله، این کارت از پروتکل HART پشتیبانی می‌کند.

۴. این ماژول برای چه PLCهایی مناسب است؟

برای سیستم‌های SIMATIC S7-300 زیمنس طراحی شده است.

۵. کاربرد اصلی این کارت چیست؟

ارسال سیگنال جریان آنالوگ برای کنترل تجهیزات اجرایی صنعتی.

جمع‌بندی

ماژول SM 332 زیمنس با کد فنی 6ES7332-8TF01-0AB0 یک سیگنال ماژول خروجی آنالوگ ۸ کاناله در سری SIMATIC S7-300 است که برای ارسال سیگنال‌های جریان 0/4-20 میلی‌آمپر طراحی شده است. پشتیبانی از پروتکل HART امکان ارتباط دیجیتال با تجهیزات هوشمند را نیز فراهم می‌کند. این ماژول انتخابی مناسب برای پروژه‌های کنترل فرآیند، صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و سایر کاربردهای صنعتی پیشرفته محسوب می‌شود.
