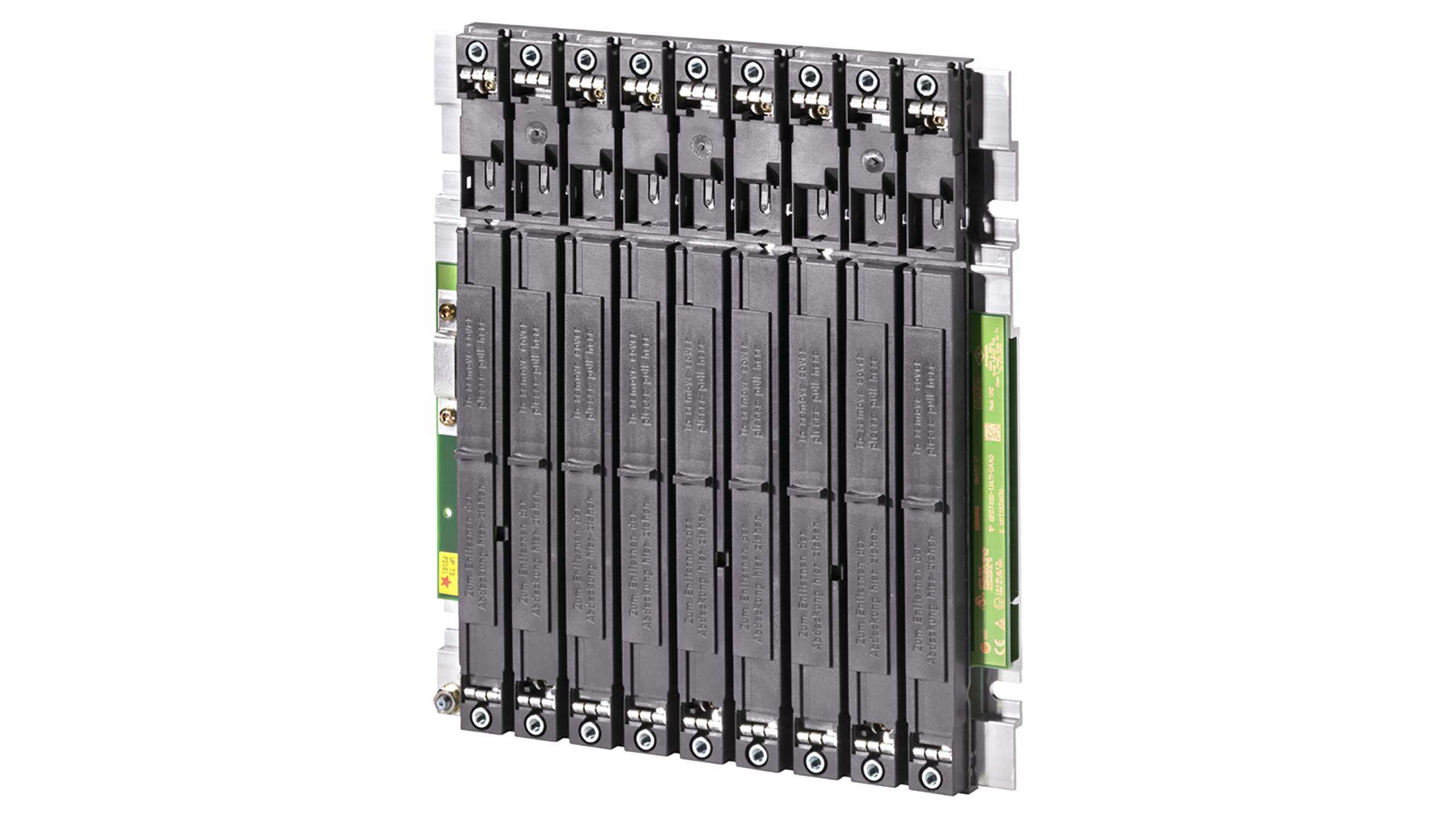

معرفی و بررسی فنی رک UR2 سری ۴۰۰ با کد فنی 6ES7400-1JA01-0AA0

SIMATIC S7-400، رک UR2، با ۹ اسلات، که میتوان از آن به عنوان رک مرکزی و رک توسعه استفاده کرد همچنین ۲ منبع تغذیه ریداندانت را می توان به کار گرفت.

بررسی تخصصی رک زیمنس UR2 سری S7-400 با کد فنی 6ES7400-1JA01-0AA0

در معماری SIMATIC S7-400، انتخاب رک فقط انتخاب یک شاسی نیست؛ در واقع انتخاب «بستر اجرایی» کل سیستم کنترل است. رک UR2 با کد فنی 6ES7400-1JA01-0AA0 یکی از اجزای کلیدی این خانواده است که با 9 اسلات، قابلیت استفاده به‌عنوان رک مرکزی و رک توسعه، و پشتیبانی از دو منبع تغذیه ریداندانت، برای پروژه‌هایی طراحی شده که به پایداری، فشردگی ابعاد و معماری صنعتی قابل اتکا نیاز دارند.

این مدل در مقایسه با رک‌های بزرگ‌تر خانواده UR، رویکردی جمع‌وجورتر دارد، اما از نظر فلسفه طراحی همچنان در همان سطح حرفه‌ای باقی می‌ماند: یعنی ترکیب Backplane مطمئن، نصب ماژول‌های استاندارد، مدیریت تغذیه، و قابلیت توسعه. تفاوت اصلی آن این است که برای پروژه‌هایی مناسب‌تر است که فضای تابلو محدودتر است، اما همچنان استانداردهای سخت‌گیرانه صنعتی باید حفظ شوند.

• هویت فنی و جایگاه UR2 در خانواده S7-400

• مشخصات اصلی محصول

ویژگی‌های کلیدی این رک به‌صورت زیر است:

• نام محصول: SIMATIC S7-400 UR2
• کد فنی: 6ES7400-1JA01-0AA0
• نوع تجهیز: Universal Rack
• تعداد اسلات: 9
• کاربری: رک مرکزی و رک توسعه
• قابلیت افزونگی تغذیه: پشتیبانی از 2 منبع تغذیه ریداندانت
• خانواده: S7-400
• کاربرد: میزبانی CPU، ماژول‌های I/O، ماژول‌های ارتباطی و ماژول‌های تخصصی

• UR2 چه جایگاهی دارد؟

UR2 را باید نسخه‌ای فشرده‌تر و بهینه‌تر از رک‌های بزرگ‌تر سری S7-400 دانست. این رک برای شرایطی ایده‌آل است که مهندس طراح می‌خواهد از مزایای معماری S7-400 بهره بگیرد، اما به 18 اسلات کامل نیازی ندارد. همین محدودیت ظاهری در بسیاری از پروژه‌ها به یک مزیت تبدیل می‌شود، چون هزینه، فضا، سیم‌کشی و پیچیدگی تابلو را کاهش می‌دهد.

در نتیجه UR2 برای این سناریوها بسیار مناسب است:

• تابلوهای کنترل با فضای محدود
• ماشین‌آلات صنعتی متوسط
• ایستگاه‌های کنترلی با تعداد ماژول کنترل‌شده
• پروژه‌های Retrofit که فضای تابلو از قبل محدود شده
• سیستم‌هایی که توسعه دارند، اما نه در مقیاس خیلی بزرگ

• معماری 9 اسلات و مزیت فشردگی مهندسی‌شده

• 9 اسلات در عمل چه معنایی دارد؟

وقتی رک فقط 9 اسلات دارد، طراح سیستم مجبور است چینش ماژول‌ها را با دقت بیشتری انجام دهد. این موضوع برخلاف تصور، همیشه محدودیت نیست؛ در بسیاری از پروژه‌ها، این فشردگی باعث می‌شود سیستم تمیزتر، اقتصادی‌تر و هدفمندتر طراحی شود.

در یک UR2 معمولاً می‌توان ترکیبی از موارد زیر را جای داد:

• CPU اصلی
• ماژول‌های دیجیتال
• ماژول‌های آنالوگ
• ماژول‌های ارتباطی مانند CP
• ماژول‌های عملکردی خاص
• منابع تغذیه در ساختارهای افزونه

• چرا کمتر بودن اسلات همیشه بد نیست؟

در پروژه‌های صنعتی، «بیشتر» همیشه به معنای «بهتر» نیست. رک 9 اسلاتی زمانی ارزشمند است که:

• تعداد I/Oها از ابتدا مشخص و محدود باشد
• تابلو فضای کمی داشته باشد
• هزینه کل سیستم باید بهینه شود
• نگهداری ساده‌تر از توسعه بسیار بزرگ اهمیت بیشتری داشته باشد
• طراحی به سمت حداقل‌گرایی صنعتی برود

از این منظر، UR2 یک انتخاب مهندسی‌شده و دقیق است، نه صرفاً یک رک کوچک‌تر.

• نقش رک مرکزی و رک توسعه

• استفاده به‌عنوان رک مرکزی

در نقش Central Rack، UR2 می‌تواند میزبان CPU اصلی و تعدادی از ماژول‌های حیاتی باشد. در این حالت، وظیفه رک فقط نگه‌داری فیزیکی قطعات نیست؛ بلکه باید پایداری باس داخلی، تغذیه صحیح، و سازمان‌دهی مطمئن داده‌ها را نیز تضمین کند.

در این نقش، مهم‌ترین نکات عبارت‌اند از:

• جای‌گیری درست CPU
• اتصال پایدار ماژول‌ها روی Backplane
• مدیریت دقیق تغذیه
• سهولت عیب‌یابی
• اطمینان از رفتار پایدار در کارکرد پیوسته

• استفاده به‌عنوان رک توسعه

UR2 همچنین می‌تواند به‌عنوان Expansion Rack به‌کار برود. یعنی در پروژه‌هایی که رک مرکزی ظرفیت کافی ندارد یا توزیع فیزیکی تجهیزات لازم است، این رک وارد ساختار می‌شود و بخشی از ماژول‌ها را میزبانی می‌کند.

این سناریو به‌خصوص در این موارد مهم است:

• توزیع I/O در نقاط مختلف خط
• فاصله فیزیکی بین بخش‌های فرآیندی
• رشد تدریجی پروژه
• نیاز به تفکیک سیگنال‌ها و ماژول‌ها
• ساده‌سازی سرویس و نگهداری

• افزونگی تغذیه و اهمیت دسترس‌پذیری

• چرا پشتیبانی از دو منبع تغذیه ریداندانت مهم است؟

یکی از نقاط قوت مهم UR2، پشتیبانی از 2 منبع تغذیه ریداندانت است. در محیط‌های صنعتی، خرابی منبع تغذیه یکی از رایج‌ترین عوامل توقف سیستم است. وجود تغذیه پشتیبان، ریسک از کار افتادن کل رک را به‌طور محسوسی کاهش می‌دهد.

مزایای این قابلیت:

• افزایش Availability
• کاهش احتمال توقف ناگهانی
• امکان سرویس بهتر و ایمن‌تر
• کاهش اثر خطای یک منبع تغذیه
• مناسب برای فرآیندهای 24/7

• نکات طراحی در استفاده از تغذیه ریداندانت

اگرچه ریداندانت بودن یک مزیت بزرگ است، اما فقط در صورتی معنا دارد که طراحی تغذیه درست انجام شود. در عمل باید موارد زیر بررسی شوند:

• ظرفیت هر منبع با بار واقعی تطبیق داشته باشد
• کابل‌کشی ورودی استاندارد باشد
• حفاظت الکتریکی مناسب در نظر گرفته شود
• تهویه تابلو کافی باشد
• مسیرهای تغذیه به‌درستی مستندسازی شوند

• مزیت‌های عملی UR2 در پروژه‌های صنعتی

• فشردگی ابعاد و کاهش پیچیدگی

UR2 برای پروژه‌هایی که به یک رک کارآمد اما کم‌جا نیاز دارند، انتخابی بسیار منطقی است. 9 اسلات بودن آن باعث می‌شود تابلو ساده‌تر طراحی شود و حجم سیم‌کشی و تجهیزات جانبی کاهش پیدا کند. این موضوع در مرحله نصب و همچنین در سرویس‌های دوره‌ای بسیار مفید است.

• اقتصادی بودن در کنار کیفیت صنعتی

در بسیاری از پروژه‌ها، نیاز واقعی سیستم به اندازه‌ای نیست که رک‌های بزرگ‌تر توجیه داشته باشند. UR2 اینجا یک نقطه تعادل خوب بین هزینه، ظرفیت و قابلیت اطمینان ایجاد می‌کند. به بیان دیگر، شما هنوز از اکوسیستم حرفه‌ای S7-400 استفاده می‌کنید، اما با معماری جمع‌وجورتر و اقتصادی‌تر.

• مناسب برای ماشین‌آلات و سیستم‌های متوسط

این رک برای کاربردهایی عالی است که در آن‌ها:

• تعداد سیگنال‌ها متوسط است
• توسعه محدود اما واقعی وجود دارد
• فضای تابلو محدود است
• سرویس‌پذیری سریع اهمیت دارد
• معماری باید استاندارد و صنعتی باقی بماند

• ملاحظات مهندسی در نصب و بهره‌برداری

• مدیریت حرارت و تهویه

در یک رک فشرده‌تر، چگالی اجزا معمولاً بیشتر احساس می‌شود. بنابراین تهویه مناسب حتی از قبل هم مهم‌تر است. هرچند UR2 ظرفیت کمتری نسبت به رک‌های بزرگ‌تر دارد، اما اگر ماژول‌ها در فضای محدود و بدون گردش هوای درست نصب شوند، پایداری سیستم تحت تأثیر قرار می‌گیرد.

نکات کلیدی:

• از انسداد جریان هوا جلوگیری کنید
• کابل‌ها را منظم و دور از مسیر تهویه نگه دارید
• دمای محیط را کنترل کنید
• بار واقعی ماژول‌ها را محاسبه کنید
• فضای سرویس را فدای فشردگی نکنید

• سرویس‌پذیری و نظم تابلو

در رک‌های 9 اسلاتی، نظم سیم‌کشی و برچسب‌گذاری اهمیت ویژه‌ای دارد، چون هر ماژول نقش برجسته‌تری در کل سیستم دارد. مستندسازی دقیق، کابل‌کشی تمیز و چینش منطقی ماژول‌ها، زمان عیب‌یابی را به‌شدت کاهش می‌دهد.

• سوالات متداول

• رک UR2 با کد 6ES7400-1JA01-0AA0 چیست؟

این محصول یک Universal Rack از خانواده SIMATIC S7-400 با 9 اسلات است که هم به‌عنوان رک مرکزی و هم رک توسعه قابل استفاده است.

• تفاوت اصلی UR2 با UR1 چیست؟

UR2 ظرفیت کمتری دارد و به‌جای 18 اسلات، 9 اسلات ارائه می‌دهد؛ بنابراین برای پروژه‌های فشرده‌تر و تابلوهای کم‌جا مناسب‌تر است.

• آیا UR2 از دو منبع تغذیه ریداندانت پشتیبانی می‌کند؟

بله، یکی از مزیت‌های کلیدی آن پشتیبانی از 2 منبع تغذیه ریداندانت است.

• این رک برای چه پروژه‌هایی مناسب‌تر است؟

برای ماشین‌آلات صنعتی متوسط، تابلوهای محدود از نظر فضا، پروژه‌های Retrofit، و سیستم‌هایی با تعداد ماژول کنترل‌شده.

• 9 اسلات چه مزیتی دارد؟

باعث فشردگی بهتر، کاهش هزینه، ساده‌تر شدن تابلو و مناسب بودن برای طراحی‌های هدفمند و کم‌حجم می‌شود.

• جمع‌بندی مهندسی

Siemens UR2 با کد فنی 6ES7400-1JA01-0AA0 یک رک Universal و جمع‌وجور در خانواده S7-400 است که با 9 اسلات، قابلیت استفاده به‌عنوان رک مرکزی و رک توسعه، و پشتیبانی از دو منبع تغذیه ریداندانت، برای پروژه‌هایی ساخته شده که به دنبال تعادل دقیق بین ابعاد، پایداری و قابلیت اطمینان هستند.

اگر UR1 را رکِ توسعه‌پذیری و ظرفیت بالا بدانیم، UR2 بیشتر رکِ چابکی مهندسی و بهینه‌سازی فضا است. در بسیاری از پروژه‌های صنعتی، همین نسخه 9 اسلاتی می‌تواند بهترین انتخاب باشد، چون بدون تحمیل پیچیدگی غیرضروری، استاندارد حرفه‌ای S7-400 را حفظ می‌کند.
