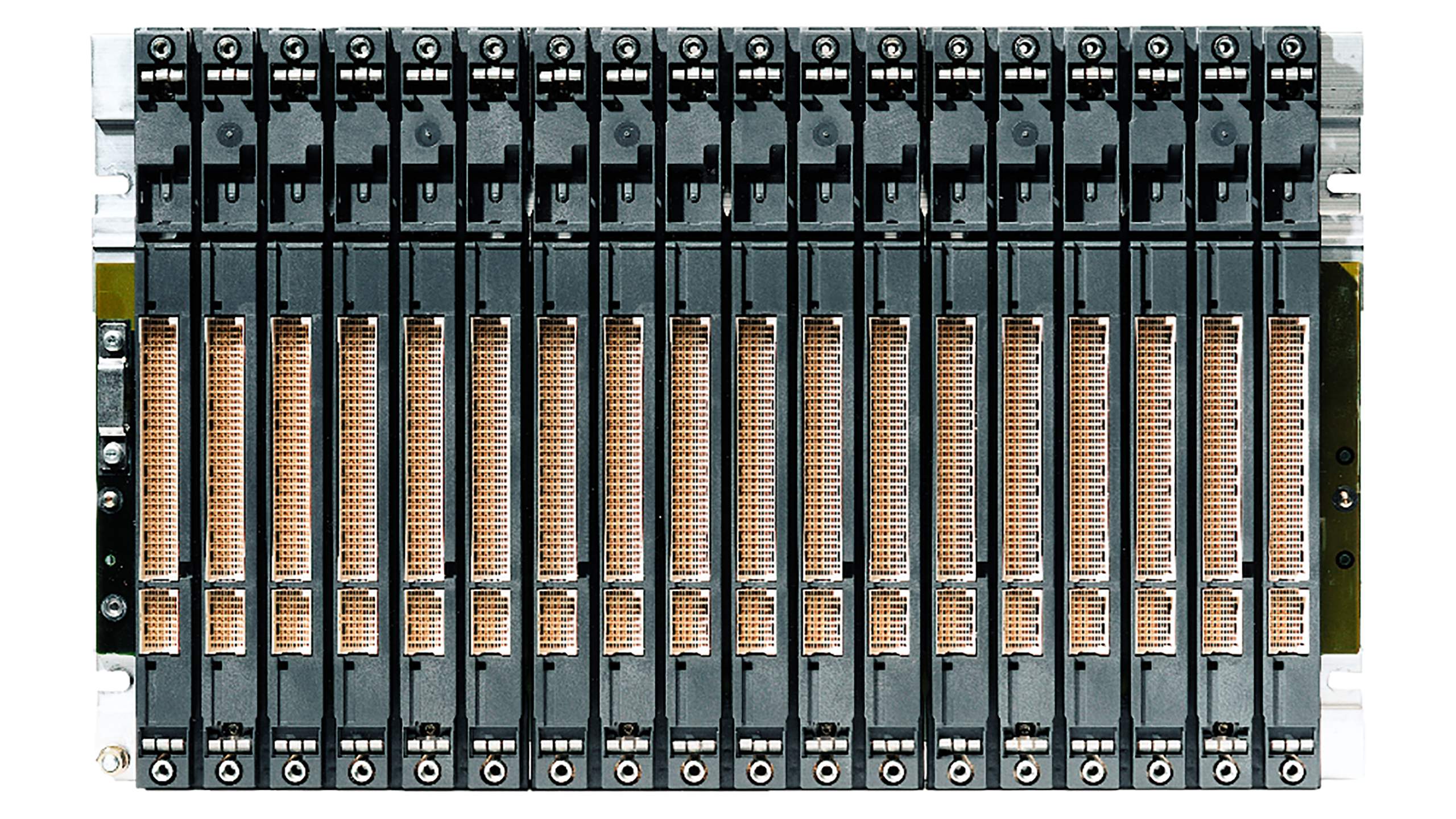

معرفی و بررسی فنی رک UR1 آلومینیومی سری ۴۰۰ با کد فنی 6ES7400-1TA11-0AA0

SIMATIC S7-400، رک UR1 آلومینیومی ، با ۱۸ اسلات، که میتوان از آن به عنوان رک مرکزی و رک توسعه استفاده کرد همچنین ۲ منبع تغذیه ریداندانت را می توان به کار گرفت.



بررسی تخصصی رک آلومینیومی زیمنس UR1 سری S7-400 با کد فنی 6ES7400-1TA11-0AA0

در خانواده SIMATIC S7-400، انتخاب رک فقط یک تصمیم مکانیکی نیست؛ این انتخاب مستقیماً روی پایداری الکتریکی، مدیریت حرارت، سرویس‌پذیری، مقاومت مکانیکی و کیفیت معماری کنترل اثر می‌گذارد. مدل UR1 آلومینیومی با کد فنی 6ES7400-1TA11-0AA0 نسخه‌ای ویژه از رک‌های سری UR1 است که با 18 اسلات، قابلیت استفاده به‌عنوان رک مرکزی و رک توسعه، و پشتیبانی از دو منبع تغذیه ریداندانت، برای پروژه‌هایی طراحی شده که هم به ظرفیت بالا نیاز دارند و هم به ساختاری پایدار و حرفه‌ای.

تفاوت کلیدی این مدل با نسخه‌های معمولی، جنس بدنه و بدنه‌بندی آن است. در عمل، نسخه آلومینیومی برای پروژه‌هایی جذاب است که مهندس طراح به دنبال وزن کمتر، رفتار حرارتی بهتر و کیفیت ساخت صنعتی‌تر باشد. این ویژگی‌ها شاید در نگاه اول ساده به نظر برسند، اما در تابلوهای بزرگ و سیستم‌های 24/7، دقیقاً همین جزئیات هستند که روی دوام و قابلیت اطمینان اثر می‌گذارند.



• هویت فنی و مشخصات کلیدی

• مشخصات اصلی محصول

بر اساس اطلاعات این مدل، ویژگی‌های مهم آن به‌صورت زیر است:

• نام محصول: SIMATIC S7-400 UR1 Aluminum
• کد فنی: 6ES7400-1TA11-0AA0
• نوع تجهیز: Universal Rack
• جنس بدنه: آلومینیومی
• تعداد اسلات: 18
• کاربری: رک مرکزی و رک توسعه
• قابلیت تغذیه ریداندانت: پشتیبانی از 2 منبع تغذیه
• خانواده: S7-400
• کاربرد: میزبانی CPU، CP، ماژول‌های I/O و ماژول‌های ویژه



• چرا نسخه آلومینیومی اهمیت دارد؟

آلومینیوم فقط یک متریال سبک نیست؛ در طراحی صنعتی، این جنس معمولاً به خاطر نسبت مطلوب استحکام به وزن، انتقال حرارت مناسب و حس مونتاژ حرفه‌ای‌تر انتخاب می‌شود. در رک‌های PLC، این موضوع می‌تواند به سه مزیت عملی منجر شود:

• کاهش وزن کلی تابلو و سازه
• کمک به دفع بهتر گرما در چیدمان‌های فشرده
• بهبود تجربه نصب و سرویس در محیط‌های صنعتی

در پروژه‌هایی که رک باید روی سازه‌های خاص، تابلوهای بزرگ یا محیط‌هایی با محدودیت مکانیکی نصب شود، کاهش وزن و رفتار حرارتی بهتر یک مزیت واقعی است، نه صرفاً یک ویژگی ظاهری.



• ساختار 18 اسلات و انعطاف در معماری سیستم

• 18 اسلات یعنی چه در طراحی واقعی؟

وجود 18 اسلات در این رک، آزادی زیادی به طراح سیستم می‌دهد. در S7-400، تعداد اسلات‌ها مستقیماً روی معماری ماژول‌ها، نحوه‌ی تقسیم بار، و امکان توسعه آینده تأثیر دارد. وقتی فضا کافی باشد، می‌توان چینش منطقی‌تری برای ماژول‌ها طراحی کرد و از تراکم بی‌مورد جلوگیری نمود.

این چیدمان معمولاً شامل موارد زیر است:

• CPU اصلی سیستم
• ماژول‌های ارتباطی مانند CP
• ماژول‌های ورودی/خروجی دیجیتال و آنالوگ
• ماژول‌های خاص مانند FM
• واسط‌ها و کارت‌های جانبی
• منابع تغذیه در ساختارهای افزونه



• مزیت رک بزرگ در توسعه‌پذیری

در بسیاری از پروژه‌های صنعتی، سیستم در فاز اول با تعداد محدودی ماژول راه‌اندازی می‌شود، اما در ادامه رشد می‌کند. رک 18 اسلاتی UR1 آلومینیومی این امکان را می‌دهد که بدون تغییر اساسی در شاسی، سیستم توسعه پیدا کند. این ویژگی هم از نظر فنی مهم است و هم از نظر اقتصادی، چون هزینه‌های بازطراحی تابلو را کاهش می‌دهد.

مزیت‌های عملی این ظرفیت:

• جلوگیری از محدودیت زودهنگام در اسلات
• ساده‌تر شدن توسعه آینده
• بهبود نظم در کابل‌کشی و برچسب‌گذاری
• کاهش تراکم حرارتی
• سرویس و تعویض آسان‌تر ماژول‌ها



• نقش رک مرکزی و رک توسعه

• استفاده به‌عنوان رک مرکزی

وقتی UR1 آلومینیومی به‌عنوان رک مرکزی استفاده می‌شود، CPU اصلی و بخش مهمی از ماژول‌های حیاتی روی آن نصب می‌شوند. در این نقش، رک باید از نظر پایداری Backplane، مدیریت تغذیه و دسترسی سرویس، بدون ضعف عمل کند.

در این حالت، اهمیت این عوامل بیشتر می‌شود:

• جای‌گیری دقیق CPU
• ارتباط پایدار با ماژول‌های جانبی
• نظم در مسیر سیگنال و داده
• تسهیل عیب‌یابی
• حفظ پایداری در بارهای پیوسته



• استفاده به‌عنوان رک توسعه

در حالت Expansion Rack، این رک برای افزایش ظرفیت سیستم به کار می‌رود. یعنی بخشی از ماژول‌ها از رک مرکزی جدا می‌شوند و روی این رک توسعه قرار می‌گیرند. این معماری به‌خصوص در سیستم‌هایی مهم است که بخش‌های مختلف فرایند در چند نقطه فیزیکی پخش شده‌اند.

سناریوهای مناسب:

• خطوط تولید چندبخشی
• ایستگاه‌های کنترلی با I/O پراکنده
• سیستم‌های Retrofit
• پروژه‌های دارای رشد تدریجی
• معماری‌هایی با چند رک در یک شبکه کنترلی



• افزونگی تغذیه و سطح دسترس‌پذیری

• چرا دو منبع تغذیه ریداندانت مهم‌اند؟

پشتیبانی از 2 منبع تغذیه ریداندانت یکی از مهم‌ترین ویژگی‌های این رک است. در سیستم‌های صنعتی جدی، منبع تغذیه نقطه‌ای است که اگر از کار بیفتد، کل رک را زمین‌گیر می‌کند. وجود مسیر تغذیه پشتیبان، ریسک Single Point of Failure را به‌طور معنی‌دار کاهش می‌دهد.

مزیت‌های این قابلیت:

• افزایش Availability
• امکان سرویس و تعویض بدون توقف کامل
• تحمل بهتر خرابی منبع
• مناسب برای فرآیندهای 24/7
• افزایش اطمینان در سیستم‌های حیاتی



• هم‌نشینی با منابع تغذیه PS407

این رک معمولاً در کنار خانواده PS407 به‌کار می‌رود؛ چه نسخه‌های معمولی و چه نسخه‌های ریداندانت. در چنین آرایشی، طراح باید حواسش به هماهنگی جریان، ظرفیت، و توزیع حرارت باشد. اگر بار واقعی رک درست محاسبه نشود، حتی ریداندانت بودن هم نمی‌تواند ضعف طراحی را جبران کند.

نکات مهم در این بخش:

• ظرفیت هر منبع با بار واقعی تطبیق داده شود
• اتصالات تغذیه با استاندارد انجام شود
• تهویه تابلو کافی باشد
• حفاظت ورودی به‌درستی طراحی شود
• توزیع بار در رک بررسی شود



• مزیت‌های عملی نسخه آلومینیومی

• وزن کمتر و نصب آسان‌تر

در تابلوهای بزرگ، وزن تجهیزات فقط یک عدد روی کاغذ نیست. وزن بیشتر می‌تواند روی طراحی سازه، سهولت نصب، و حتی هزینه حمل‌ونقل اثر بگذارد. نسخه آلومینیومی UR1 در اینجا یک مزیت کاربردی دارد: نصب ساده‌تر و بار مکانیکی کمتر.

این مزیت به‌خصوص در پروژه‌هایی مهم است که:

• رک روی سازه‌های حساس نصب می‌شود
• تابلو باید جابجا یا حمل شود
• محدودیت وزن وجود دارد
• چند رک کنار هم نصب می‌شوند



• رفتار حرارتی بهتر

آلومینیوم به‌طور کلی در دفع حرارت عملکرد مناسبی دارد و همین موضوع می‌تواند در رک‌های متراکم، مزیت محسوسی ایجاد کند. البته این به معنای حذف نیاز به تهویه نیست، اما در طراحی حرارتی تابلو یک امتیاز مهم به حساب می‌آید.

اثر عملی این ویژگی:

• کمک به کاهش نقاط داغ
• بهبود شرایط حرارتی ماژول‌ها
• افزایش پایداری در بار بالا
• کاهش استرس حرارتی روی اجزا



• ملاحظات مهندسی در نصب و بهره‌برداری

• تهویه و دمای کاری

حتی اگر رک آلومینیومی باشد، باز هم تهویه استاندارد حیاتی است. رک 18 اسلاتی با چند ماژول فعال، به‌ویژه در محیط‌های صنعتی گرم، می‌تواند گرمای قابل‌توجهی تولید کند. طراحی تابلو باید این بار حرارتی را ببیند، نه اینکه فقط به جنس رک اتکا کند.

نکات کلیدی:

• مسیر جریان هوا را باز بگذارید
• کابل‌ها را جلوی گردش هوا انباشته نکنید
• دمای محیط را در محدوده مجاز نگه دارید
• از چیدمان بیش‌ازحد فشرده پرهیز کنید
• اتصالات را دوره‌ای بررسی کنید



• سرویس‌پذیری و برچسب‌گذاری

در رک‌های بزرگ، سرویس‌پذیری اهمیت زیادی دارد. وقتی سیستم سال‌ها کار می‌کند، واضح بودن چیدمان و مستندسازی خوب، زمان عیب‌یابی را به‌شدت کاهش می‌دهد. UR1 آلومینیومی، اگر درست برچسب‌گذاری و سیم‌کشی شود، یک رک بسیار تمیز و حرفه‌ای برای بهره‌برداری طولانی‌مدت خواهد بود.



• سوالات متداول

• رک UR1 آلومینیومی با کد 6ES7400-1TA11-0AA0 چیست؟

این محصول یک Universal Rack از خانواده SIMATIC S7-400 با 18 اسلات و بدنه آلومینیومی است که هم برای رک مرکزی و هم رک توسعه قابل استفاده است.

• مزیت اصلی نسخه آلومینیومی چیست؟

کاهش وزن، کمک به مدیریت حرارت و سهولت بیشتر در نصب و سرویس از مهم‌ترین مزایای آن هستند.

• آیا این رک از دو منبع تغذیه ریداندانت پشتیبانی می‌کند؟

بله، یکی از ویژگی‌های کلیدی آن پشتیبانی از 2 منبع تغذیه ریداندانت است.

• این رک برای چه پروژه‌هایی مناسب است؟

برای پروژه‌های صنعتی متوسط تا بزرگ، سیستم‌های توسعه‌پذیر، خطوط تولید، و معماری‌هایی که به پایداری و دسترس‌پذیری بالا نیاز دارند.

• 18 اسلات چه مزیتی دارد؟

فضای کافی برای نصب ماژول‌های بیشتر، چیدمان بهتر، توسعه آینده و مدیریت آسان‌تر کابل‌کشی و حرارت.



• جمع‌بندی مهندسی

Siemens UR1 آلومینیومی با کد فنی 6ES7400-1TA11-0AA0 یک رک 18 اسلات و بسیار کاربردی در معماری S7-400 است که برای نقش‌های رک مرکزی و رک توسعه طراحی شده و از دو منبع تغذیه ریداندانت نیز پشتیبانی می‌کند. تفاوت اصلی این نسخه، بدنه آلومینیومی آن است که در عمل می‌تواند به وزن کمتر، مدیریت حرارتی بهتر و نصب حرفه‌ای‌تر منجر شود.

اگر بخواهیم مهندسی جمع‌بندی کنیم، این رک برای پروژه‌هایی عالی است که علاوه بر ظرفیت و توسعه‌پذیری، به کیفیت ساخت، پایداری عملیاتی و طراحی صنعتی تمیز اهمیت می‌دهند. در یک جمله: 6ES7400-1TA11-0AA0 یک سکوی قدرتمند، منعطف و آینده‌نگر برای سیستم‌های کنترل مبتنی بر S7-400 است.
