معرفی و بررسی فنی سیستم باندل ریداندانت سری ۱۵۰۰ زیمنس مدل CPU 1518HF system bundle با کد فنی 6ES7500-0JT00-0AB0

سیستم باندل CPU 1518HF

متشکل از:

۲ عدد CPU 1518HF-4 PN (6ES7518-4JT10-0AB0)

۴ عدد سینک‌ماژول sync modules up to 200 m (6ES7960-1CB00-0AA5)

۲ عدد کابل سینک‌ماژول یک متری sync cables 1 m (6ES7960-1BB00-5AA5)



بررسی تخصصی سیستم باندل ریداندانت Siemens CPU 1518HF با کد فنی 6ES7500-0JT00-0AB0

مقدمه: باندل 1518HF؛ ترکیب کمیاب High Availability و Fail-safe در کلاس S7-1500

در پروژه‌های صنعتی حساس، همیشه دو دغدغه اساسی وجود دارد: ادامه عملکرد بدون توقف و حفظ ایمنی عملکردی در شرایط خطا. بسیاری از PLCها فقط یکی از این دو نیاز را پوشش می‌دهند؛ یا برای کنترل عادی و سریع طراحی شده‌اند، یا برای ایمنی، یا برای افزونگی. اما سیستم باندل ریداندانت CPU 1518HF system bundle با کد فنی 6ES7500-0JT00-0AB0 دقیقاً برای نقطه‌ای طراحی شده که این دو دنیا به هم می‌رسند: Redundancy + Functional Safety.

این باندل از خانواده SIMATIC S7-1500H/F زیمنس است و برای ساخت یک سیستم Hot Standby سطح بالا استفاده می‌شود. در چنین معماری‌ای، دو CPU به‌صورت هم‌زمان در سیستم حضور دارند؛ یکی نقش کنترلر فعال را بر عهده دارد و دیگری در وضعیت آماده‌به‌کار داغ یا Hot Standby قرار می‌گیرد. نکته جذاب اینجاست که CPU دوم فقط خاموش و منتظر نیست؛ بلکه از طریق مسیر اختصاصی H-SYNC دائماً با CPU اصلی همگام می‌شود تا در صورت بروز خطا، سوئیچ‌اوور با حداقل اختلال و به‌صورت مهندسی‌شده انجام شود.

باندل 6ES7500-0JT00-0AB0 به‌خصوص برای پروژه‌هایی مناسب است که توقف سیستم می‌تواند باعث خسارت مالی، ریسک ایمنی، اختلال زیست‌محیطی یا ناپایداری فرآیندی شود. این یعنی با یک محصول ساده روبه‌رو نیستیم؛ با یک معماری کامل کنترل صنعتی برای زیرساخت‌های حیاتی طرف هستیم.



معرفی اجزای سیستم باندل 6ES7500-0JT00-0AB0

• ترکیب سخت‌افزاری باندل

این باندل شامل قطعات زیر است:

• ۲ عدد CPU 1518HF-4 PN با کد فنی 6ES7518-4JT10-0AB0
• ۴ عدد Sync Module تا فاصله 200 متر با کد فنی 6ES7960-1CB00-0AA5
• ۲ عدد Sync Cable یک‌متری با کد فنی 6ES7960-1BB00-5AA5

این ترکیب نشان می‌دهد که زیمنس محصول را به‌صورت یک پکیج آماده برای پیاده‌سازی سیستم H/F ارائه کرده است. مزیت باندل این است که مهندس پروژه دیگر لازم نیست برای هماهنگی قطعات اصلی سنکرون‌سازی و CPUها ریسک انتخاب جداگانه را بپذیرد. در پروژه‌های حساس، همین یکپارچگی کدهای فنی و سازگاری سخت‌افزارها ارزش بسیار بالایی دارد.

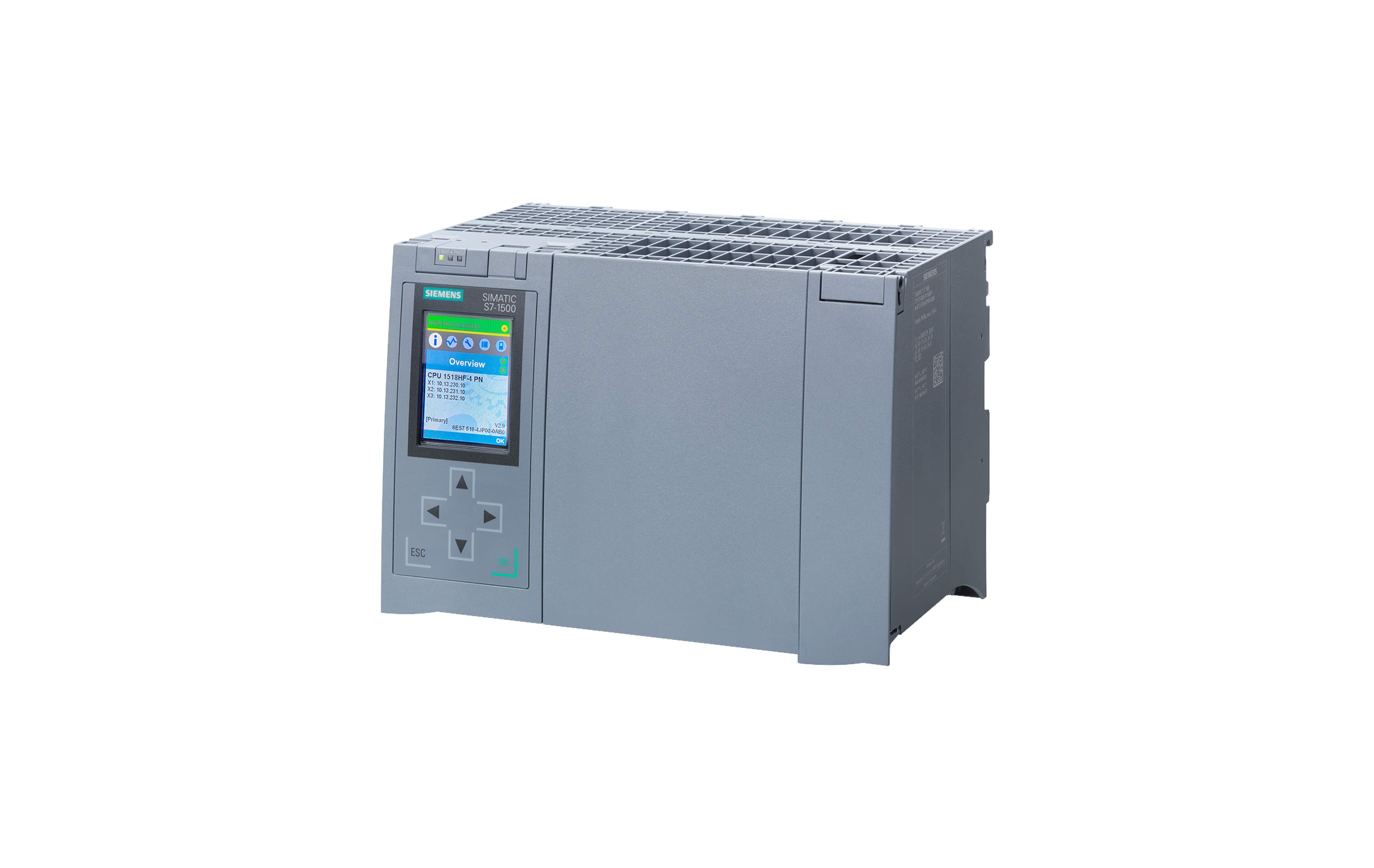

• جایگاه CPU 1518HF-4 PN در خانواده S7-1500

پردازنده CPU 1518HF-4 PN یکی از قدرتمندترین گزینه‌های سری S7-1500 برای پروژه‌های ریداندانت و ایمن است. حرف H در نام آن به مفهوم High Availability و حرف F به مفهوم Fail-safe اشاره دارد. بنابراین این CPU هم برای تداوم عملیاتی طراحی شده و هم برای اجرای منطق ایمنی.

در نگاه مهندسی، این ترکیب بسیار مهم است؛ زیرا در بسیاری از پروژه‌ها، قطع شدن کنترلر اصلی فقط یک مسئله تولیدی نیست، بلکه می‌تواند یک مسئله ایمنی نیز ایجاد کند. CPU 1518HF کمک می‌کند منطق استاندارد و منطق ایمنی در یک معماری منسجم، کنترل‌شده و قابل تست قرار بگیرند.



تحلیل معماری ریداندانت در باندل CPU 1518HF

• Hot Standby واقعی؛ فراتر از یک بکاپ ساده

در سیستم‌های ساده، CPU پشتیبان ممکن است فقط در صورت خرابی کنترلر اصلی وارد مدار شود. اما در معماری Hot Standby، پردازنده پشتیبان دائماً با پردازنده اصلی همگام است. این همگام‌سازی شامل وضعیت‌های داخلی، داده‌های فرآیندی، بخش‌هایی از وضعیت برنامه و شرایط عملیاتی سیستم می‌شود.

مزیت این معماری در سناریوهای واقعی مشخص می‌شود؛ مثلاً زمانی که یکی از CPUها دچار خطای سخت‌افزاری، قطع تغذیه یا اختلال جدی شود. در چنین شرایطی، CPU دوم می‌تواند بدون نیاز به راه‌اندازی مجدد کامل فرآیند، نقش کنترلر فعال را بر عهده بگیرد.



• اهمیت Bumpless Transfer در فرآیندهای حساس

یکی از اهداف اصلی سیستم‌های H زیمنس، کاهش اثر سوئیچ‌اوور روی فرآیند است. اصطلاح Bumpless Transfer یعنی انتقال کنترل از CPU اصلی به CPU پشتیبان بدون ایجاد ضربه محسوس در فرآیند.

این موضوع برای کاربردهایی مانند موارد زیر حیاتی است:

• کنترل فشار در واحدهای فرآیندی
• سیستم‌های Burner Management
• کنترل توربین، بویلر یا کمپرسور
• خطوط تولید پیوسته
• فرآیندهای شیمیایی با اینترلاک‌های حساس
• سیستم‌های Utility در پالایشگاه و نیروگاه

در این سناریوها، حتی یک پرش کوتاه در فرمان خروجی یا تأخیر در واکنش سیستم می‌تواند تبعات جدی ایجاد کند.



نقش CPUهای 6ES7518-4JT10-0AB0 در باندل

• توان پردازشی بالا برای پروژه‌های سنگین

وجود دو عدد CPU 6ES7518-4JT10-0AB0 قلب اصلی این باندل است. سری 1518 در خانواده S7-1500 برای پروژه‌های بزرگ و بسیار پیچیده استفاده می‌شود؛ پروژه‌هایی که در آن‌ها حجم برنامه، تعداد I/O، ارتباطات صنعتی و منطق‌های کنترلی به سطح بالایی می‌رسد.

در چنین سیستم‌هایی معمولاً با موارد زیر روبه‌رو هستیم:

• تعداد زیاد Data Block و Function Block
• اینترلاک‌های چندلایه
• منطق‌های ایمنی گسترده
• ارتباط با چندین Remote I/O
• تبادل داده با HMI، SCADA، Historian یا DCS
• نیاز به تفکیک دقیق شبکه‌های کنترلی و مانیتورینگ

CPU 1518HF-4 PN برای این سطح از پیچیدگی طراحی شده است و وقتی در قالب باندل ریداندانت استفاده می‌شود، علاوه بر قدرت پردازشی، تداوم عملیاتی را نیز وارد طراحی می‌کند.



• اجرای منطق Fail-safe در کنار منطق استاندارد

بخش F در CPU 1518HF بسیار مهم است. این CPU می‌تواند منطق ایمنی را طبق اصول مهندسی Functional Safety اجرا کند. در پروژه‌هایی که نیازمند رعایت سطوح ایمنی مانند SIL یا PL هستند، استفاده از CPUهای Fail-safe زیمنس به طراح اجازه می‌دهد توابع ایمنی را در بستر استاندارد TIA Portal پیاده‌سازی کند.

نمونه توابع ایمنی قابل پیاده‌سازی:

• Emergency Stop
• Safe Shutdown
• Burner Safety Interlock
• Safe Torque Off از طریق درایوهای سازگار
• کنترل ایمن شیرهای قطع اضطراری
• مانیتورینگ ایمن فشار، دما یا سطح



تحلیل Sync Module و مسیر H-SYNC

• چهار Sync Module با برد 200 متر

باندل 6ES7500-0JT00-0AB0 دارای ۴ عدد Sync Module با کد 6ES7960-1CB00-0AA5 است. این ماژول‌ها برای ایجاد مسیر سنکرون‌سازی اختصاصی بین دو CPU استفاده می‌شوند. عبارت up to 200 m از نگاه طراحی بسیار ارزشمند است؛ زیرا اجازه می‌دهد دو CPU در فاصله فیزیکی قابل‌توجهی از هم نصب شوند.

این قابلیت در طراحی تابلوهای ریداندانت مزیت‌های مهمی دارد:

• امکان نصب CPUها در دو تابلو جداگانه
• کاهش ریسک خرابی مشترک ناشی از حادثه موضعی
• افزایش سطح دسترس‌پذیری فیزیکی سیستم
• انعطاف بیشتر در جانمایی اتاق کنترل و مارشالینگ
• مناسب برای سایت‌های گسترده صنعتی



• کابل‌های Sync یک‌متری

دو کابل Sync با کد 6ES7960-1BB00-5AA5 وظیفه اتصال مسیرهای سنکرون‌سازی را بر عهده دارند. در باندل، کابل‌های یک‌متری معمولاً برای نصب فشرده و نزدیک دو CPU در یک رک یا دو بخش نزدیک از تابلو مناسب هستند. اگر فاصله نصب بیشتر باشد، باید مطابق دستورالعمل سخت‌افزاری زیمنس از تجهیزات و کابل‌کشی مناسب برای برد بالاتر استفاده شود.

نکته مهم این است که مسیر H-SYNC نباید مانند یک کابل ارتباطی معمولی با آن برخورد شود. این مسیر، ستون فقرات ریداندانسی سیستم است و کیفیت نصب، شعاع خمش، مسیر عبور کابل، تمیزی کانکتورها و جداسازی از منابع نویز باید با وسواس مهندسی کنترل شود.



معماری شبکه در سیستم 1518HF

• تفکیک شبکه‌های کنترلی، ایمنی و مانیتورینگ

در پروژه‌های مبتنی بر CPU 1518HF، طراحی شبکه PROFINET باید از ابتدا با نگاه ریداندانت انجام شود. هدف فقط اتصال تجهیزات نیست؛ هدف ایجاد یک ساختار پایدار، قابل عیب‌یابی و مقاوم در برابر خطاست.

پیشنهادهای عملی طراحی:

• جدا کردن شبکه I/O از شبکه HMI/SCADA
• استفاده از توپولوژی Ring در بخش‌های حیاتی
• توجه به MRP برای افزونگی شبکه
• تفکیک ترافیک مهندسی از ترافیک کنترلی
• مستندسازی دقیق IP Address، Device Name و Topology
• استفاده از سوئیچ‌های صنعتی Managed در نواحی حساس



• انتخاب Remote I/O مناسب

برای اینکه مزیت باندل 1518HF واقعاً در سطح سایت دیده شود، باید Remote I/Oها نیز با معماری ریداندانت و Fail-safe هماهنگ باشند. اگر CPU افزونه باشد اما I/O تک‌مسیره و آسیب‌پذیر طراحی شود، گلوگاه سیستم از پردازنده به لایه فیلد منتقل می‌شود.

در پروژه‌های حرفه‌ای، انتخاب ET 200 مناسب، ماژول‌های F-DI/F-DO، طراحی تغذیه ریداندانت و شبکه مقاوم در برابر قطعی، به اندازه انتخاب خود CPU اهمیت دارد.



نکات اجرایی در راه‌اندازی و تست

• تست‌های ضروری FAT و SAT

برای این باندل، تست فقط دانلود برنامه و روشن شدن CPU نیست. باید سناریوهای خطا به‌صورت واقعی آزمایش شوند:

• قطع تغذیه CPU فعال
• قطع یکی از مسیرهای Sync
• خطای شبکه PROFINET
• خرابی یک Remote I/O
• فعال شدن یک تابع ایمنی
• بازگشت CPU از حالت خطا
• تست زمان و کیفیت سوئیچ‌اوور

این تست‌ها نشان می‌دهند که آیا سیستم در شرایط بحرانی همان‌طور رفتار می‌کند که در طراحی انتظار داشته‌ایم یا نه.



• مستندسازی و نگهداری

در سیستم‌های HF، مستندسازی حیاتی است. باید مشخص باشد هر CPU، هر Sync Module، هر کابل و هر مسیر شبکه چه نقشی دارد. همچنین نسخه Firmware، نسخه TIA Portal، نسخه برنامه ایمنی و امضای Safety باید کنترل و ثبت شود.



سوالات متداول

• تفاوت باندل 6ES7500-0JT00-0AB0 با باندل‌های H معمولی چیست؟

این باندل از CPUهای HF استفاده می‌کند؛ یعنی علاوه بر High Availability، قابلیت Fail-safe نیز دارد. بنابراین برای پروژه‌هایی مناسب است که هم تداوم تولید و هم ایمنی عملکردی لازم دارند.

• نقش CPU 6ES7518-4JT10-0AB0 در این باندل چیست؟

این CPU قلب سیستم است و منطق کنترلی، منطق ایمنی و عملکرد ریداندانت را در معماری S7-1500HF اجرا می‌کند.

• چرا چهار عدد Sync Module در باندل وجود دارد؟

برای ایجاد مسیرهای سنکرون‌سازی لازم بین دو CPU در سیستم Hot Standby. این ماژول‌ها ارتباط H-SYNC را فراهم می‌کنند و تا فاصله 200 متر قابل استفاده هستند.

• آیا کابل‌های یک‌متری برای همه پروژه‌ها کافی هستند؟

برای نصب نزدیک در تابلو مناسب‌اند. اگر دو CPU با فاصله زیاد نصب شوند، باید متناسب با طراحی سایت از کابل‌کشی و تجهیزات مناسب استفاده شود.



• جمع‌بندی مهندسی

سیستم باندل ریداندانت Siemens CPU 1518HF system bundle با کد فنی 6ES7500-0JT00-0AB0 یک راهکار سطح بالا برای پروژه‌هایی است که در آن‌ها توقف فرآیند و خطای ایمنی هر دو غیرقابل‌قبول هستند. این باندل با دو CPU 6ES7518-4JT10-0AB0، چهار Sync Module با برد 200 متر و دو کابل Sync یک‌متری، بستری قدرتمند برای پیاده‌سازی معماری Hot Standby + Fail-safe فراهم می‌کند. از نگاه مهندسی، این محصول نه‌فقط یک پکیج سخت‌افزاری، بلکه یک معماری کامل برای کنترل ایمن، افزونه، پایدار و مناسب صنایع حیاتی است.
