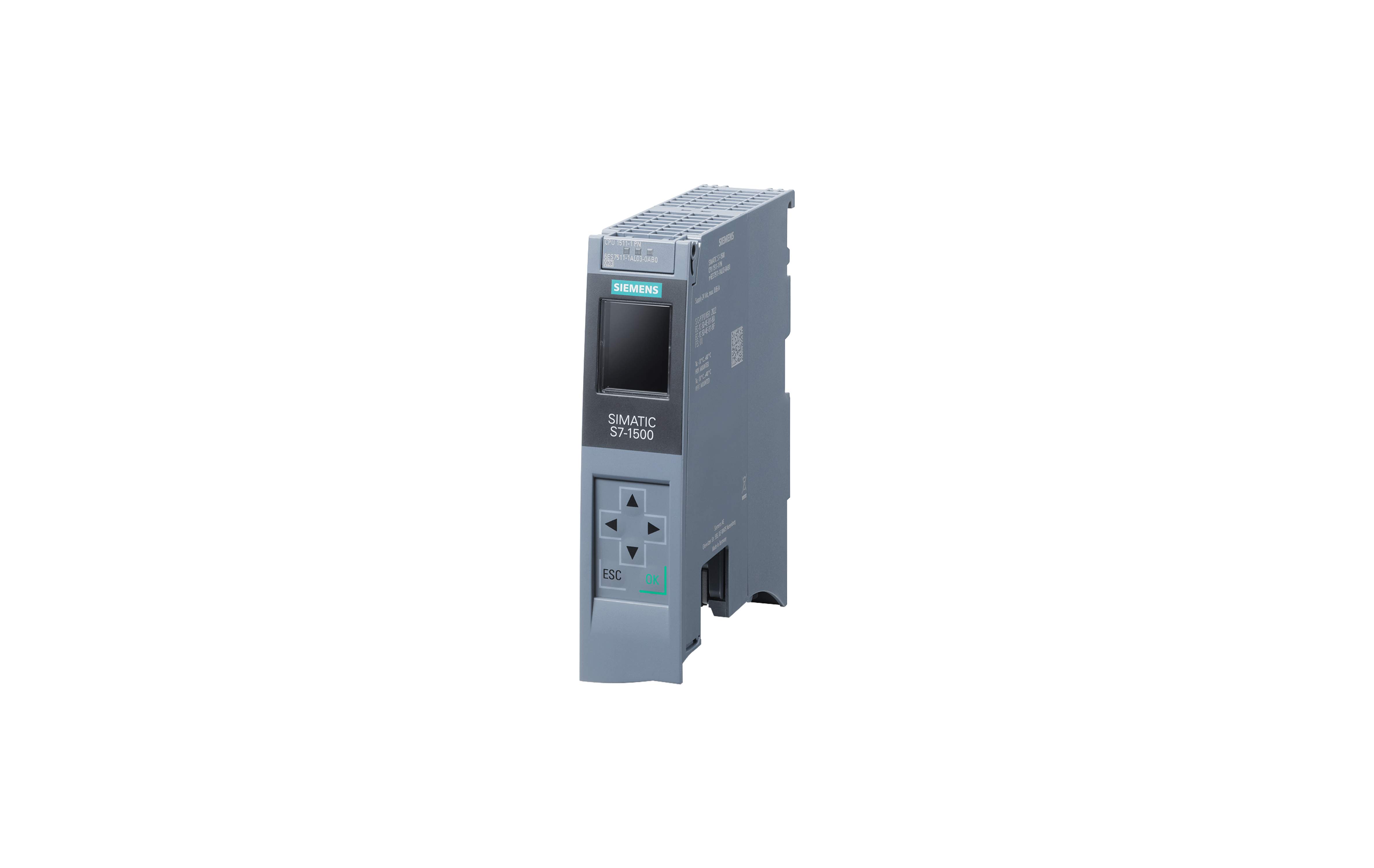

معرفی و بررسی فنی سی پی یو سری ۱۵۰۰ زیمنس مدل CPU 1513-1 PN با کد فنی 6ES7513-1AM03-0AB0

ورک مموری ۶۰۰ کیلوبایت برای برنامه و ۲/۵ مگابایت برای اطلاعات

پورت‌ها : یک پورت PROFINET IRT با سوئيچ دو پورت



بررسی تخصصی CPU 1513-1 PN زیمنس با کد فنی 6ES7513-1AM03-0AB0

معرفی CPU 1513-1 PN در خانواده SIMATIC S7-1500

پردازنده CPU 1513-1 PN زیمنس با کد فنی 6ES7513-1AM03-0AB0 یکی از نسخه‌های به‌روز و قدرتمندتر در رده میانی خانواده SIMATIC S7-1500 است. این CPU برای پروژه‌هایی طراحی شده که از نظر معماری کنترلی، در مرز بین ماشین‌آلات متوسط و سیستم‌های نسبتاً پیچیده صنعتی قرار می‌گیرند؛ یعنی جایی که هم منطق برنامه رشد می‌کند، هم حجم داده‌های فرآیندی، Recipe، آلارم، Trend و ساختارهای ارتباطی به‌طور جدی افزایش پیدا می‌کند.

مشخصه‌ای که این مدل را بسیار جذاب می‌کند، ترکیب 600 کیلوبایت Work Memory for Program و 2.5 مگابایت Work Memory for Data است. این ظرفیت در مقایسه با نسخه‌های قدیمی‌تر CPU 1513-1 PN، فضای بسیار بیشتری برای توسعه نرم‌افزار PLC، تعریف دیتابلاک‌های حجیم، طراحی ساختارهای برنامه‌نویسی ماژولار و اتصال به تجهیزات فیلدی فراهم می‌کند.

در طراحی اتوماسیون امروز، CPU فقط یک واحد اجرای Ladder یا FBD نیست. کنترلر باید منطق، داده، ارتباطات، Diagnostics، Motion Control و تعامل با HMI یا سیستم‌های بالادستی را همزمان مدیریت کند. مدل 6ES7513-1AM03-0AB0 دقیقاً برای چنین سطحی از مهندسی طراحی شده است.



مشخصات فنی کلیدی CPU 1513-1 PN کد 6ES7513-1AM03-0AB0

• اطلاعات اصلی محصول

این CPU در دسته کنترلرهای استاندارد S7-1500 قرار می‌گیرد و با تمرکز بر افزایش حافظه کاری، گزینه‌ای مناسب برای ماشین‌سازها، مهندسان اتوماسیون، پیمانکاران صنعتی و کارخانه‌هایی است که به یک کنترلر قابل توسعه و قابل اتکا نیاز دارند.

ویژگی‌های مهم محصول:

• برند: Siemens
• خانواده: SIMATIC S7-1500
• مدل: CPU 1513-1 PN
• کد فنی: 6ES7513-1AM03-0AB0
• حافظه کاری برنامه: 600KB
• حافظه کاری داده: 2.5MB
• رابط ارتباطی: یک اینترفیس PROFINET IRT
• ساختار پورت شبکه: سوئیچ داخلی دو پورت
• محیط برنامه‌نویسی: TIA Portal
• رده کاربردی: کنترل ماشین‌آلات متوسط تا نیمه‌سنگین
• نوع ارتباط صنعتی: Real-Time و Isochronous Real-Time روی PROFINET



• جایگاه AM03 نسبت به نسل‌های قبلی CPU 1513

در پروژه‌های صنعتی، تفاوت نسخه‌های CPU فقط در شماره سفارش خلاصه نمی‌شود. وقتی از نسخه 6ES7513-1AM03-0AB0 صحبت می‌کنیم، با CPUای روبه‌رو هستیم که از نظر حافظه، یک ارتقای جدی نسبت به مدل‌هایی مثل 6ES7513-1AL02-0AB0 دارد.

در نسخه AL02، حافظه برنامه 300KB و حافظه داده 1.5MB است. اما در نسخه AM03، این مقادیر به 600KB برنامه و 2.5MB داده افزایش یافته‌اند. این یعنی:

• حافظه برنامه دو برابر شده است.
• حافظه داده حدود 66 درصد افزایش یافته است.
• امکان اجرای ساختارهای نرم‌افزاری پیچیده‌تر فراهم شده است.
• ظرفیت بیشتری برای توسعه آینده پروژه وجود دارد.
• احتمال رسیدن به محدودیت حافظه در فاز Commissioning کاهش پیدا می‌کند.



تحلیل حافظه کاری؛ چرا 600KB برنامه و 2.5MB داده مهم است؟

• حافظه برنامه 600KB؛ آزادی بیشتر در معماری نرم‌افزار PLC

حافظه برنامه در CPUهای S7-1500 محل اجرای منطق‌هایی مانند OB، FC، FB، توابع تکنولوژیک و ساختارهای کنترلی است. وقتی یک پروژه کوچک باشد، شاید 300KB هم کافی به نظر برسد؛ اما در ماشین‌آلات واقعی، برنامه به‌تدریج با لایه‌های مختلف عملیاتی رشد می‌کند.

لایه‌هایی که حافظه برنامه را مصرف می‌کنند:

• منطق حالت‌های کاری ماشین؛ Auto، Manual، Jog، Service
• اینترلاک‌ها و Permissiveها
• توالی‌های Step Chain یا State Machine
• آلارم‌ها و تشخیص خطا
• کنترل درایوها و محورهای حرکتی
• ارتباط با HMI و صفحات تنظیمات
• توابع استانداردسازی‌شده برای تجهیزات تکرارشونده
• روتین‌های نگهداری، شست‌وشو، کالیبراسیون یا Changeover

با 600KB حافظه برنامه، مهندس می‌تواند به‌جای فشرده‌سازی غیرضروری کد، برنامه را بر اساس اصول مهندسی نرم‌افزار صنعتی طراحی کند. یعنی FBهای قابل استفاده مجدد، UDTهای استاندارد، ساختارهای خوانا و منطق‌های قابل تست.



• حافظه داده 2.5MB؛ ستون فقرات پروژه‌های داده‌محور

در بسیاری از پروژه‌های امروزی، محدودیت اصلی فقط منطق برنامه نیست؛ بلکه داده است. CPU باید اطلاعات عملیاتی ماشین، مقادیر Setpoint، Actual Value، Recipeها، بافرهای ارتباطی و داده‌های تشخیصی را مدیریت کند.

حافظه داده 2.5MB برای موارد زیر بسیار ارزشمند است:

• ذخیره Recipeهای متعدد برای محصولات مختلف
• نگهداری پارامترهای چندین ایستگاه کاری
• تعریف دیتابلاک‌های Instance برای FBهای زیاد
• ایجاد بافرهای داده برای ارتباط با HMI، SCADA یا Gateway
• ثبت موقت داده‌های کیفیت و تولید
• مدیریت ساختارهای آرایه‌ای برای سنسورها و اکچویتورها
• نگهداری مقادیر کالیبراسیون و جدول‌های Lookup

از نگاه مهندسی، این افزایش حافظه داده باعث می‌شود CPU 1513-1 PN نسخه AM03 برای خطوطی که هم کنترل دارند و هم داده تولید می‌کنند، بسیار مناسب باشد.



PROFINET IRT و سوئیچ دو پورت؛ ارتباط دقیق و صنعتی

• نقش PROFINET IRT در کنترل زمان‌حساس

این CPU دارای یک پورت PROFINET IRT با سوئیچ دو پورت است. عبارت IRT مخفف Isochronous Real Time است؛ یعنی تبادل داده با زمان‌بندی بسیار دقیق، قابل پیش‌بینی و با Jitter پایین.

در شبکه‌های صنعتی، همیشه سرعت خام مهم‌ترین عامل نیست. چیزی که برای کنترل ماشین حیاتی است، تکرارپذیری زمانی ارتباط است. اگر PLC قرار است با درایو، Remote I/O یا تجهیز اندازه‌گیری سریع کار کند، داده باید در سیکل‌های مشخص و قابل اعتماد مبادله شود.

کاربردهای مهم PROFINET IRT:

• کنترل درایوهای SINAMICS در سیکل‌های دقیق
• ارتباط با Remote I/Oهای ET 200
• هماهنگی چند محور در ماشین‌آلات بسته‌بندی
• کنترل خطوط مونتاژ سریع
• کاهش تأخیر در تبادل داده میان کنترلر و تجهیزات فیلد



• سوئیچ داخلی دو پورت و طراحی توپولوژی شبکه

وجود سوئیچ دو پورت داخلی در CPU، امکان پیاده‌سازی توپولوژی خطی را ساده می‌کند. یعنی می‌توان از CPU به تجهیز اول و از آن به تجهیز بعدی رفت، بدون اینکه در هر نقطه نیاز به سوئیچ خارجی باشد.

مزایای عملیاتی:

• کاهش فضای اشغال‌شده در تابلو
• کاهش هزینه تجهیزات شبکه
• ساده‌تر شدن کابل‌کشی
• مناسب برای ماشین‌آلات ماژولار
• سهولت توسعه در پروژه‌های OEM

با این حال، در طراحی شبکه‌های حساس باید دقت کرد. اگر تجهیزات به‌صورت خطی متصل شوند، قطع کابل در یک نقطه می‌تواند تجهیزات بعد از آن را از دسترس خارج کند. در خطوط حیاتی، استفاده از توپولوژی Ring، پروتکل MRP، سوئیچ‌های مدیریتی SCALANCE و مستندسازی دقیق توپولوژی توصیه می‌شود.



کاربردهای صنعتی CPU 1513-1 PN مدل 6ES7513-1AM03-0AB0

• ماشین‌آلات بسته‌بندی و خطوط چندمحوره

در ماشین‌های بسته‌بندی، منطق کنترلی معمولاً فقط Start و Stop نیست. سیستم باید سنسورها، درایوها، سرووها، اینترلاک‌ها، Recipe محصول، آلارم‌ها و مدهای Changeover را همزمان مدیریت کند.

CPU 1513-1 PN نسخه AM03 برای این سناریو مناسب است، چون:

• حافظه برنامه کافی برای توالی‌های پیچیده دارد.
• حافظه داده مناسب برای Recipeهای چند محصولی فراهم می‌کند.
• PROFINET IRT برای هماهنگی درایوها کاربردی است.
• Diagnostics داخلی زمان توقف ماشین را کاهش می‌دهد.



• خطوط مونتاژ و تست صنعتی

در خطوط مونتاژ، هر ایستگاه می‌تواند وضعیت، نتیجه تست، زمان سیکل و آمار تولید خود را داشته باشد. اگر این داده‌ها در دیتابلاک‌های ساختاریافته ذخیره شوند، نیاز به حافظه داده افزایش می‌یابد. ظرفیت 2.5MB در این CPU کمک می‌کند اطلاعات چند ایستگاه بدون فشار روی حافظه مدیریت شود.



• سیستم‌های فرآیندی سبک تا متوسط

در پروژه‌هایی مثل میکسینگ، دوزینگ، کنترل دما، کنترل سطح و کنترل فشار، CPU باید هم منطق توالی را اجرا کند و هم داده‌های آنالوگ، پارامترهای PID و وضعیت تجهیزاتی مثل پمپ، ولو و اینورتر را نگهداری کند. این مدل برای چنین پروژه‌هایی گزینه‌ای مطمئن و توسعه‌پذیر است.



نکات مهندسی در انتخاب، نصب و راه‌اندازی

• انتخاب صحیح بر اساس حافظه و توسعه آینده

یکی از خطاهای رایج در انتخاب CPU، توجه صرف به تعداد ورودی و خروجی است. در نسل S7-1500 باید علاوه بر I/O، به معماری برنامه، حجم دیتابلاک‌ها، تعداد HMI Tagها، ارتباطات شبکه‌ای و توسعه آینده هم توجه شود.

پیش از انتخاب CPU 1513-1 PN AM03، این موارد بررسی شود:

• تعداد تجهیزات PROFINET
• تعداد Recipeها و پارامترهای محصول
• تعداد درایوها و محورهای حرکتی
• حجم آلارم‌ها و Diagnostics
• نیاز به Data Logging یا بافر داده
• برنامه توسعه خط در آینده



• الزام استفاده از SIMATIC Memory Card

در CPUهای سری S7-1500، استفاده از SIMATIC Memory Card الزامی است. این کارت محل ذخیره پروژه، پیکربندی سخت‌افزار و اطلاعات لازم برای راه‌اندازی CPU است. بدون کارت مناسب، CPU در عمل آماده بهره‌برداری نخواهد بود.

توصیه‌های اجرایی:

• کارت حافظه اصلی و سازگار با زیمنس استفاده شود.
• ظرفیت کارت با نگاه به توسعه آینده انتخاب شود.
• پیش از تعویض CPU، از پروژه و کارت نسخه پشتیبان تهیه شود.
• Firmware و نسخه TIA Portal از نظر سازگاری بررسی شود.



مقایسه کاربردی با CPU 1513-1 PN نسخه AL02

• تفاوت حافظه و اثر آن در پروژه واقعی

نسخه AM03 برای پروژه‌هایی مناسب‌تر است که برنامه در حال رشد است یا قرار است در آینده قابلیت‌های جدیدی به سیستم اضافه شود. اگر پروژه فقط کنترل ساده دارد، AL02 می‌تواند کافی باشد؛ اما برای ماشین‌آلات چند ایستگاهی، سیستم‌های دارای Recipe، یا خطوطی که با HMI و SCADA درگیر هستند، AM03 حاشیه اطمینان مهندسی بهتری می‌دهد.



سوالات متداول درباره CPU 1513-1 PN کد 6ES7513-1AM03-0AB0

• کد فنی دقیق این CPU چیست؟

کد فنی این محصول 6ES7513-1AM03-0AB0 است و مربوط به پردازنده CPU 1513-1 PN از خانواده SIMATIC S7-1500 زیمنس می‌باشد.

• حافظه کاری CPU 1513-1 PN نسخه AM03 چقدر است؟

این CPU دارای 600 کیلوبایت حافظه برنامه و 2.5 مگابایت حافظه داده است که نسبت به نسخه‌های قبلی CPU 1513 ظرفیت بیشتری ارائه می‌دهد.

• این CPU چند پورت شبکه دارد؟

این مدل دارای یک اینترفیس PROFINET IRT با سوئیچ داخلی دو پورت است. از نظر فیزیکی، دو پورت RJ45 برای اتصال تجهیزات PROFINET در اختیار کاربر قرار می‌گیرد.

• تفاوت اصلی مدل 6ES7513-1AM03-0AB0 با 6ES7513-1AL02-0AB0 چیست؟

تفاوت اصلی در ظرفیت حافظه است. مدل AM03 دارای 600KB حافظه برنامه و 2.5MB حافظه داده است، در حالی که مدل AL02 دارای 300KB برنامه و 1.5MB داده می‌باشد.

• آیا CPU 1513-1 PN AM03 برای Motion Control مناسب است؟

بله، این CPU برای Motion Control سبک تا متوسط، هماهنگی درایوها و کنترل محورهای صنعتی از طریق PROFINET مناسب است، البته انتخاب نهایی باید بر اساس تعداد محور، سیکل کنترلی و نیازهای دینامیکی انجام شود.

• آیا استفاده از کارت حافظه برای این CPU الزامی است؟

بله، مانند سایر CPUهای S7-1500، این مدل برای راه‌اندازی و عملکرد صحیح به SIMATIC Memory Card نیاز دارد.



• جمع‌بندی مهندسی

پردازنده CPU 1513-1 PN زیمنس با کد فنی 6ES7513-1AM03-0AB0 یک انتخاب بسیار جدی برای پروژه‌هایی است که از CPUهای پایه عبور کرده‌اند و به حافظه بیشتر، ساختار برنامه‌نویسی حرفه‌ای‌تر و مدیریت داده گسترده‌تر نیاز دارند. ترکیب 600KB حافظه برنامه، 2.5MB حافظه داده و PROFINET IRT با سوئیچ دو پورت باعث می‌شود این CPU برای ماشین‌آلات بسته‌بندی، خطوط مونتاژ، تجهیزات تست، سیستم‌های فرآیندی متوسط و پروژه‌های OEM توسعه‌پذیر بسیار مناسب باشد.

اگر در طراحی سیستم به آینده پروژه، توسعه نرم‌افزار، افزایش تعداد تجهیزات و رشد داده‌های عملیاتی فکر می‌کنید، مدل 6ES7513-1AM03-0AB0 نسبت به نسخه‌های قدیمی‌تر CPU 1513، حاشیه اطمینان مهندسی بسیار بهتری فراهم می‌کند.
