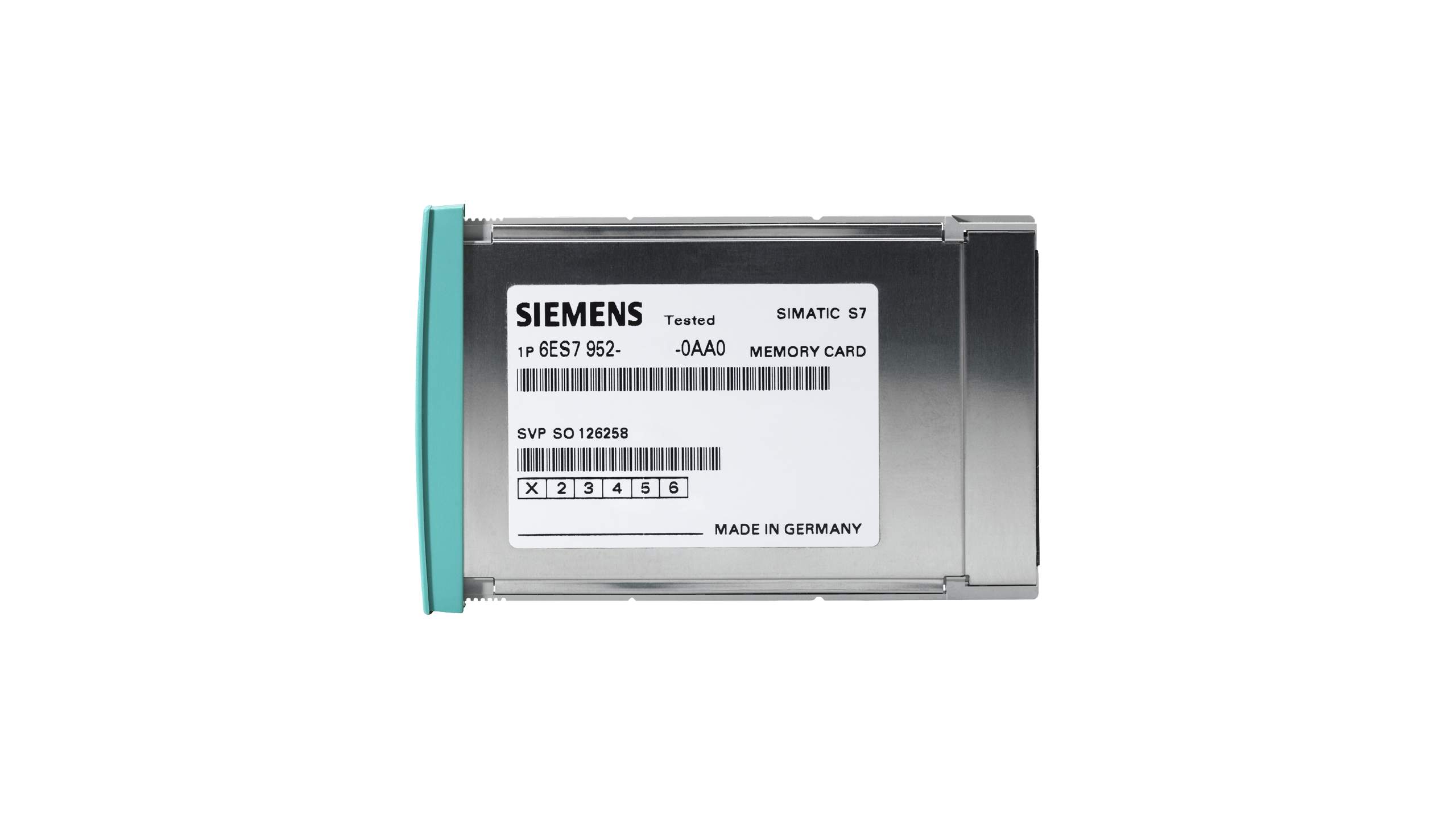

معرفی و بررسی فنی کارت حافظه سری ۴۰۰ زیمنس مدل RAM Memory Card 16 Mbyte با کد فنی 6ES7952-1AS00-0AA0

SIMATIC S7، کارت حافظه RAM برای S7-400

۱۶ مگابایت



کارت حافظه زیمنس RAM Memory Card 16MB (6ES7952‑1AS00‑0AA0)؛ قله ظرفیت و کارایی در اکوسیستم SIMATIC S7‑400

نام محصول: Siemens SIMATIC S7‑400 RAM Memory Card

کد فنی: 6ES7952‑1AS00‑0AA0

نوع حافظه: RAM (Random Access Memory)

ظرفیت: 16 مگابایت

کاربرد: Load Memory برای CPUهای فوق‌سنگین و رده‌بالای SIMATIC S7‑400 / S7‑400H



در مهندسی سیستم‌های کنترل صنعتی مقیاس بزرگ (DCS)، جایی که پایداری، سرعت پردازش و حجم داده‌ها حرف اول را می‌زنند، کارت حافظه 16 مگابایتی RAM با کد فنی 6ES7952‑1AS00‑0AA0 به عنوان بزرگ‌ترین و قدرتمندترین کارت حافظه موقت (RAM) در کل خانواده SIMATIC S7‑400 شناخته می‌شود. ۱۶ مگابایت حافظه در استانداردهای اتوماسیون صنعتی کلاسیک زیمنس، یک فضای نجومی و فوق‌العاده بزرگ است. این کارت حافظه به طور اختصاصی برای سیستم‌هایی طراحی شده است که در آن‌ها کوچک‌ترین تاخیری در پردازش پذیرفته نیست و فرآیند تحت کنترل، شامل ده‌ها هزار تگ، بلوک‌های منطقی سنگین و ساختارهای داده عظیم است.

در این بررسی تخصصی و عمیق، لایه‌های معماری سخت‌افزار، فناوری سیلیکون، کاربردهای استراتژیک در صنایع مادر و الزامات شدید نگهداری این کارت حافظه منحصربه‌فرد را کالبدشکافی خواهیم کرد.



• معماری لایه‌ای حافظه S7‑400 و جایگاه کارت ۱۶ مگابایتی

برای درک اهمیت کارت حافظه 6ES7952‑1AS00‑0AA0، باید ابتدا معماری داخلی حافظه در CPUهای رده‌بالای S7‑400 (مانند CPU 417-4 یا CPU 417-5H) را بررسی کنیم. ساختار مدیریت حافظه زیمنس به سه بخش اصلی تقسیم می‌شود:



+-------------------------------------------------------+
|                    SYSTEM DATA                        |
+-------------------------------------------------------+
|    LOAD MEMORY (External RAM Card: 16MB - 1AS00)      | <--- جایگاه این کارت
|    - Stores Full Program, Hardware Config, DBs        |
+-------------------------------------------------------+
                           |
            (Transfer of active blocks)
                           v
+-------------------------------------------------------+
|                    WORK MEMORY                        |
|    - Executes active OBs, FBs, FCs, DBs               |
+-------------------------------------------------------+



• نقش بی‌بدیل در External Load Memory

در سیستم‌های معمولی، Load Memory داخلی CPU برای ذخیره برنامه کافی است، اما در پروژه‌های مگاسایز، کل برنامه کاربر (شامل کامنت‌ها، ساختارهای درختی سخت‌افزار و دیتابلاک‌های مرجع) روی کارت حافظه خارجی قرار می‌گیرد. کارت 6ES7952‑1AS00‑0AA0 به عنوان یک Load Memory خارجی با حداکثر ظرفیت عمل می‌کند و به CPU اجازه می‌دهد تا پیچیده‌ترین پروژه‌های نرم‌افزاری را بدون مواجهه با خطای کمبود فضا (Memory Full) بارگذاری کند.

• تناسب با Work Memory در CPUهای High-End

استفاده از کارت حافظه ۱۶ مگابایتی RAM تنها زمانی توجیه‌پذیر است که پردازنده مرکزی (CPU) مورد استفاده نیز دارای یک Work Memory فوق‌العاده بزرگ باشد. به عنوان مثال، CPU 417-5H با داشتن بیش از ۳۰ مگابایت حافظه کاری یکپارچه، زوجی ایده‌آل برای این کارت حافظه به شمار می‌رود. این هم‌افزایی تضمین می‌کند که کدهای حجیم ذخیره‌شده روی کارت بدون گلوگاه سخت‌افزاری به بخش اجرایی منتقل می‌شوند.



• بررسی عمیق تکنولوژی نیمه‌هادی و فیزیک کارت RAM 16MB

کارت حافظه 6ES7952‑1AS00‑0AA0 بر پایه فناوری SRAM (Static RAM) با چگالی بالا طراحی شده است. بر خلاف حافظه‌های DRAM که نیاز به بازنویسی مداوم (Refresh) دارند، SRAM از ساختار فلیپ‌فلاپ ترانزیستوری برای نگهداری داده‌ها استفاده می‌کند که مزایای فنی بی‌شماری در محیط‌های صنعتی دارد.

• سرعت دسترسی و تاخیر نزدیک به صفر

زمان دسترسی (Access Time) به داده‌ها در کارت‌های RAM زیمنس در محدوده نانوثانیه قرار دارد. این سرعت فوق‌العاده، لود شدن سریع بلوک‌های سیستمی و به‌روزرسانی سریع پیکربندی سخت‌افزار در زمان Startup را تضمین می‌کند. در فاز اجرای فرآیندهای بسیار سریع صدم‌ثانیه‌ای، این سرعت دسترسی مستقیم نقشی حیاتی دارد.

• چرخه‌های بی‌پایان نوشتن و پاک کردن

بزرگ‌ترین مزیت فناوری SRAM نسبت به Flash EPROM، عدم وجود محدودیت فیزیکی در تعداد دفعات نوشتن (Write Cycles) است. کارت‌های فلش پس از حدود ۱۰۰,۰۰۰ بار نوشتن دچار استهلاک سلولی می‌شوند، اما کارت RAM 16MB زیمنس را می‌توان میلیاردها بار بدون کوچک‌ترین افت کارایی، بازنویسی کرد. این ویژگی برای فرآیندهایی که در آن‌ها مقادیر Recipe (فرمولاسیون تولید) یا متغیرهای کالیبراسیون دائماً در حال تغییر و ذخیره‌سازی روی کارت هستند، بسیار مهم است.



• سناریوهای کاربردی: پروژه‌های بزرگ صنعتی

کارت حافظه ۱۶ مگابایتی، تجهیز ارزان‌قیمتی نیست؛ بنابراین کاربرد آن در پروژه‌های خاص و فوق‌حساس صنعتی تعریف می‌شود.

۱. سیستم‌های توزیع‌شده کنترل صنعتی (DCS / PCS 7)

در صنایع پتروشیمی، پالایشگاهی و شیمیایی بزرگ که سیستم مانیتورینگ و کنترل آن‌ها بر پایه ساختار PCS 7 زیمنس بنا شده است:

• تعداد تگ‌های فرآیندی (I/O Tags) از مرز ۱۰,۰۰۰ فراتر می‌رود.
• کتابخانه‌های کنترلی سنگین مانند APL (Advanced Process Library) با بلاک‌های تو در تو مورد استفاده قرار می‌گیرند.
• این کارت حافظه به عنوان قلب تپنده ایستگاه اتوماسیون (AS) عمل کرده و امکان اجرای یکپارچه فرآیند را فراهم می‌کند.



۲. پیاده‌سازی استانداردهای Batch Control (ISA-S88)

در خطوط تولید داروسازی و صنایع غذایی بزرگ که فرمولاسیون‌های پیچیده و متغیری دارند:

• کل پایگاه داده فرمول‌ها و مراحل فرآیند (Recipes) باید روی حافظه محلی PLC ذخیره شود تا از قطع ارتباط با سرورهای اسکادا تأثیری نپذیرد.
• کارت ۱۶ مگابایتی فضای امن و کافی برای نگهداری صدها دستورالعمل پیچیده را فراهم می‌سازد.



۳. سیستم‌های Redundant و High Availability (S7‑400H)

در سیستم‌های همگام‌سازی‌شده (F-Systems):

• حجم محاسبات ریاضی و توابع تست سلامت سخت‌افزار (Diagnostic Logic) حجم بالایی از حافظه را اشغال می‌کند.
• داشتن ظرفیت ۱۶ مگابایت به مهندسان طراح سیستم اطمینان می‌دهد که برای توسعه‌های آتی سیستم در طول عمر ۲۰ ساله کارخانه، هرگز با محدودیت سخت‌افزاری روبرو نخواهند شد.



پاشنه آشیل سیستم و الزامات نگهداری

استفاده از حافظه SRAM با این ظرفیت بالا، نیازمند رعایت دقیق قوانین نگهداری است؛ چرا که کوچک‌ترین اشتباه می‌تواند منجر به توقف کامل کارخانه و از دست رفتن داده‌ها شود.

• وابستگی بحرانی به جریان باتری پشتیبان (Back-up Current)

از آنجا که این کارت از نوع فرّار (Volatile) است، برای زنده ماندن داده‌ها به ولتاژ پشتیبان رک نیاز دارد. یک نکته فنی بسیار مهم وجود دارد: هرچه ظرفیت کارت RAM بالاتر باشد، جریان نشتی و جریان مورد نیاز برای نگهداری داده‌ها (Standby/Backup Current) در زمان قطع برق بیشتر است.

• کارت ۱۶ مگابایتی نسبت به کارت‌های ۶۴ کیلوبایتی یا ۱ مگابایتی، بار بیشتری روی باتری پشتیبان منبع تغذیه رک قرار می‌دهد.
• در صورت قطع برق اصلی رک، باتری‌های لیتیومی منبع تغذیه (مانند ماژول‌های PS 407) سریع‌تر تخلیه می‌شوند.
• مهندسان تعمیر و نگهداری باید همواره چراغ‌های وضعیت BATT.LOW یا BATTF را مانیتور کرده و طبق برنامه زمان‌بندی صلب، باتری‌ها را تعویض کنند.

• پدیده پاشش حافظه و نیاز به دفرگمنت (Defragmentation)

در فاز راه‌اندازی (Commissioning)، تغییرات آنلاین مکرر در برنامه و حذف و اضافه کردن بلوک‌ها منجر به ایجاد بخش‌های خالی و بلااستفاده در میان فضای ۱۶ مگابایتی کارت می‌شود. این امر به پدیده Fragmentation یا تکه‌تکه شدن حافظه معروف است.

• در این حالت با وجود اینکه فضای خالی زیادی نشان داده می‌شود، اما CPU نمی‌تواند بلوک‌های بزرگ جدید را لود کند.
• راهکار عملیاتی، استفاده از قابلیت Compress در نرم‌افزار STEP 7 است تا آدرس‌دهی داده‌ها مرتب شده و فضای خالی یکپارچه شود. این عمل باید حتماً در شرایط پایدار فرآیند انجام گیرد.



• مشخصات و ویژگی‌های فنی در یک نگاه

• کد فنی محصول: 6ES7952-1AS00-0AA0
• ظرفیت دقیق حافظه: 16,777,216 بایت (16 Mbyte)
• تکنولوژی ساخت: SRAM با سرعت دسترسی فوق‌سریع
• حفاظت در برابر الکتریسیته ساکن: مطابق با استاندارد IEC 61000-4-2
• دفعات نوشتن مجدد: نامحدود (Infinite Write Cycles)
• دمای کاری مجاز: 0 تا 60 درجه سانتی‌گراد در حالت نصب افقی رک



سوالات متداول (FAQ)

• تفاوت اصلی کارت 16MB RAM با کارت 16MB Flash EPROM چیست؟

کارت RAM سرعت دانلود بسیار بالاتری دارد و چرخه‌های نوشتن آن نامحدود است، اما برای حفظ داده‌ها در زمان قطع برق به باتری رک نیاز دارد. در مقابل، کارت Flash غیرفرّار است و بدون نیاز به باتری داده‌ها را حفظ می‌کند، اما سرعت لود پایینی دارد و برای تغییر برنامه باید CPU متوقف (STOP) شود.

• اگر در زمان روشن بودن PLC کارت را خارج کنیم چه رخ می‌دهد؟

این کار یک خطای شدید سیستمی (Fatal Error) ایجاد می‌کند. CPU بلافاصله وارد حالت STOP شده و چراغ خطا روشن می‌شود. همچنین خطر از دست رفتن داده‌ها در Work Memory و آسیب الکتریکی به پین‌های کارت به دلیل جریان‌های گذرا وجود دارد.

• چگونه می‌توانیم مطمئن شویم که برنامه ما به کارت ۱۶ مگابایتی نیاز دارد؟

در نرم‌افزار STEP 7 یا PCS 7، با راست‌کلیک روی پوشه Blocks و انتخاب گزینه Properties -> Memory Click می‌توانید حجم دقیق Load Memory مورد نیاز برای کدهایتان را قبل از خرید کارت مشاهده کنید.

• آیا باتری پشتیبان معمولی می‌تواند این کارت را در زمان خاموشی طولانی حفظ کند؟

بله، اما مدت زمان حفظ داده‌ها (Retention Time) برای کارت ۱۶ مگابایتی به دلیل مصرف جریان بالاتر، نسبت به کارت‌های کم‌حجم‌تر کوتاه‌تر است. پیشنهاد می‌شود در خاموشی‌های طولانی‌مدت (بیش از چند هفته)، حتماً یک نسخه بکاپ کامل از برنامه روی لپ‌تاپ مهندسی ذخیره داشته باشید.



• جمع‌بندی مهندسی

کارت حافظه RAM 16MB زیمنس با کد فنی 6ES7952‑1AS00‑0AA0 بی‌شک هیولای دنیای ذخیره‌سازی در کنترلرهای SIMATIC S7‑400 است. این کارت مرزهای محدودیت فضا را در پروژه‌های مگاسایز برمی‌دارد و انعطاف‌پذیری بی‌نظیری را در تغییرات آنلاین فرآیندهای پیچیده به ارمغان می‌آورد. با این حال، به کارگیری این شاهکار فناوری، مستلزم تعهد مهندسی بالا در مدیریت بهینه‌سازی حافظه و پایش مداوم سیستم‌های باتری پشتیبان است. برای صنایعی که توقف تولید در آن‌ها زیان‌های میلیاردی به همراه دارد، تکیه بر این کارت حافظه رده‌بالا، تضمینی برای پایداری مستمر و بدون ریسک است.
