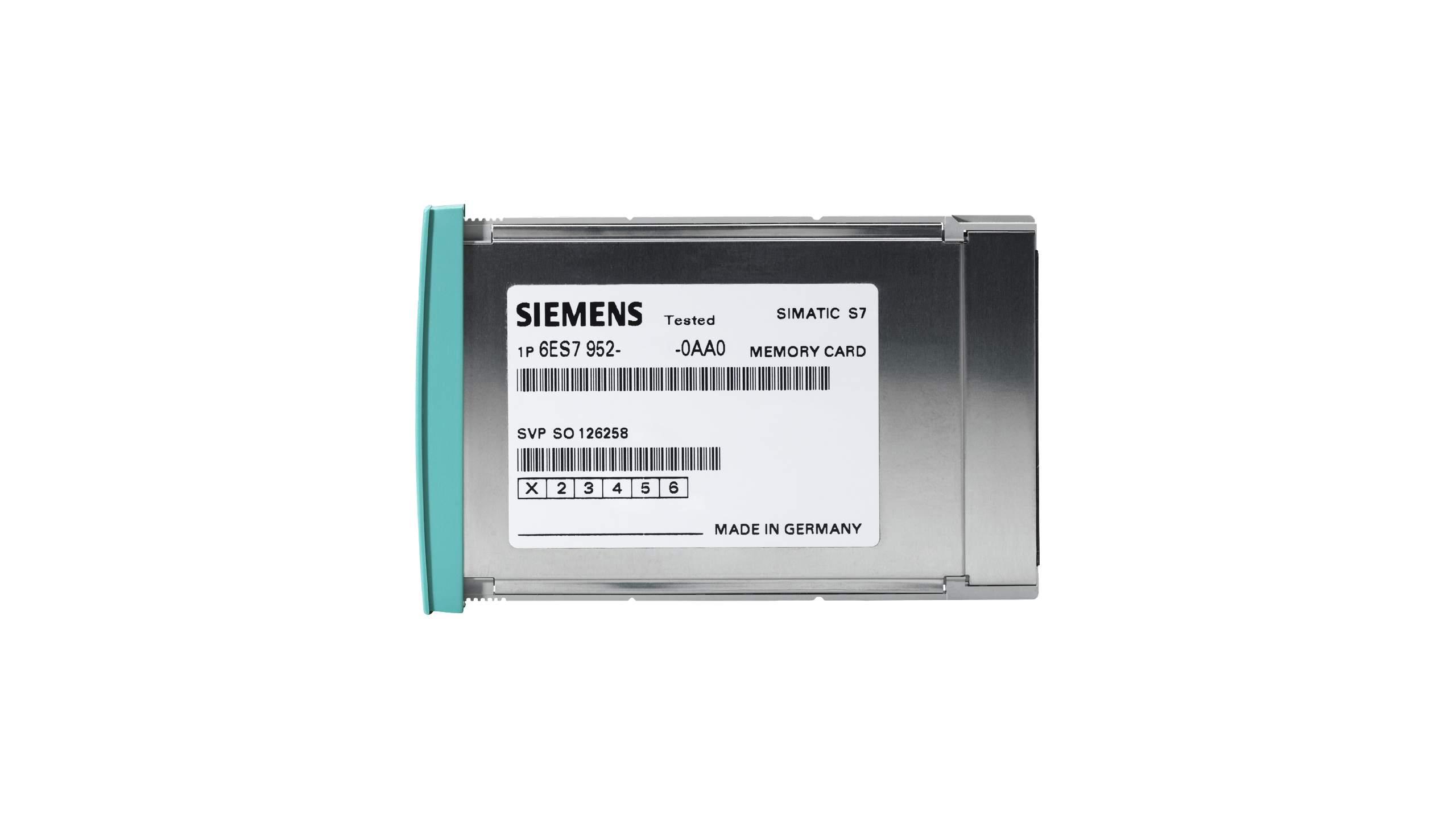

معرفی و بررسی فنی کارت حافظه سری ۴۰۰ زیمنس مدل Flash EPROM Memory Card 1 Mbyte با کد فنی 6ES7952-1KK00-0AA0

SIMATIC S7، کارت حافظه Flash EPROM برای S7-400

۱ مگابایت



کالبدشکافی مهندسی کارت حافظه Flash EPROM 1MB زیمنس (6ES7952‑1KK00‑0AA0)؛ دژ نفوذناپذیر داده‌ها در اکوسیستم S7‑400

نام محصول: Siemens SIMATIC S7‑400 Flash EPROM Memory Card

کد فنی: 6ES7952‑1KK00‑0AA0

نوع تکنولوژی: Flash EPROM (غیرفرّار)

ظرفیت: ۱ مگابایت

کاربرد: حافظه بارگذاری (Load Memory) دائمی برای کنترلرهای SIMATIC S7‑400

در اقیانوس تجهیزات اتوماسیون صنعتی زیمنس، کارت حافظه 6ES7952‑1KK00‑0AA0 به عنوان یک راهکار استراتژیک برای پروژه‌هایی شناخته می‌شود که در آن‌ها «بقای داده» تحت هر شرایطی، اولویت اول مهندسی است. برخلاف همتایان RAM خود، این کارت ۱ مگابایتی از جنس سیلیکونِ سخت‌جان است؛ قطعه‌ای که وظیفه‌اش فراتر از ذخیره‌سازی ساده بوده و در واقع نقش «بیمه عمر» منطق برنامه PLC را در محیط‌های خشن صنعتی ایفا می‌کند.

به عنوان یک مهندس که با جزئیات S7‑400 عجین شده است، می‌دانید که انتخاب بین RAM و Flash صرفاً یک انتخاب ظرفیتی نیست، بلکه یک تصمیم فلسفی در طراحی سیستم کنترل است. در ادامه، لایه‌های پنهان فنی و عملیاتی این کارت حافظه ۱ مگابایتی را با دقتی وسواس‌گونه بررسی می‌کنیم.



• تکنولوژی Flash EPROM در معماری زیمنس

کارت حافظه 6ES7952‑1KK00‑0AA0 از فناوری Electrically Programmable Read-Only Memory بهره می‌برد که با قابلیت پاک‌سازی و بازنویسی الکتریکی (Flash) ترکیب شده است.

فیزیکِ پایداری: ترانزیستورهای Floating Gate

در سطح میکروسکوپی، این کارت از ترانزیستورهای با «گیت شناور» استفاده می‌کند. وقتی برنامه را روی این کارت می‌نویسید، بارهای الکتریکی در داخل این گیت‌ها به دام می‌افتند. این بارهای به دام افتاده، حتی اگر برق کل سایت به مدت ۱۰ سال قطع شود، بدون نیاز به هیچ باتری یا منبع تغذیه خارجی، در جای خود باقی می‌مانند. این دقیقاً همان نقطه‌ای است که کارت‌های Flash را از RAM (که به حرکت مداوم الکترون‌ها وابسته‌اند) متمایز می‌کند.

چرا ۱ مگابایت؟ (تحلیل ظرفیت تخصصی)

شاید در دوران حافظه‌های ترابایتی، ۱ مگابایت ناچیز به نظر برسد، اما در پروتکل‌های فشرده و بهینه STEP 7 Classic، یک مگابایت فضا معادل است با:

• ذخیره‌سازی بیش از ۱۰۰,۰۰۰ خط کد منطقی (Statement List).
• گنجاندن صدها دیتابلاک (DB) با ساختارهای پیچیده.
• فضای کافی برای پیکربندی‌های سنگین شبکه (PROFIBUS/PROFINET) در پروژه‌های متوسط.

این ظرفیت، کارت 1KK00 را به انتخابی هوشمندانه برای ماشین‌آلات تخصصی و ایستگاه‌های کنترل محلی تبدیل کرده است.



• رفتارشناسی در سلسله‌مراتب حافظه S7‑400

در سیستم S7‑400، مدیریت حافظه با سری S7‑300 متفاوت است. کارت حافظه 1KK00 به عنوان External Load Memory شناخته می‌شود، اما نحوه تعامل آن با CPU بسیار حیاتی است.

فرآیند Startup و کپی در Work Memory

زمانی که PLC را روشن می‌کنید (Power-ON)، پردازنده مرکزی (CPU) به سراغ کارت حافظه 1KK00 می‌رود. از آنجایی که سرعت خواندن از روی Flash برای اجرای زمان‌واقعی (Real-time) کافی نیست، CPU محتویات کارت را به صورت خودکار در Work Memory (حافظه کاری داخلی) کپی می‌کند.

این فرآیند تضمین می‌کند که:

• منطق برنامه همواره از یک منبعِ غیرقابل تغییر و امن (Flash) بارگذاری می‌شود.
• سرعت اجرای برنامه تحت تأثیر کندیِ ذاتی حافظه‌های Flash قرار نمی‌گیرد.



• مفهوم “Write once, Read many”

این کارت برای سناریوهایی طراحی شده که برنامه به ندرت نیاز به تغییر دارد. فرآیند نوشتن (Burning) روی این کارت زمان‌بر است و نیاز به توقف CPU دارد، اما پس از آن، پایداریِ قرصی را به سیستم هدیه می‌دهد که در برابر نوسانات شدید برق و خطاهای باتری بکاپ، مصون است.



• الزامات عملیاتی و متدولوژی دانلود (The Engineering Workflow)

کار با کارت حافظه 6ES7952‑1KK00‑0AA0 نیازمند رعایت پروتکل‌های خاص در محیط نرم‌افزاری SIMATIC Manager است.

•دانلود مستقیم در حالت STOP

برخلاف کارت‌های RAM که اجازه تغییرات آنلاین (Online Edit) را می‌دهند، برای ذخیره دائمی برنامه روی کارت Flash 1MB، باید از دستور “Download User Program to Memory Card” استفاده کنید. در این حالت:

• CPU باید در وضعیت STOP باشد.
• سیستم کل محتوای کارت را پاک (Erase) کرده و برنامه جدید را از ابتدا روی سلول‌های سیلیکونی می‌نویسد.
• این روش تضمین می‌کند که هیچ “تکه تکه شدنی” (Fragmentation) در حافظه رخ نمی‌دهد و آدرس‌دهی‌ها کاملاً یکپارچه هستند.



• محافظت در برابر خروج ناگهانی

خارج کردن کارت 1KK00 در حالی که CPU روشن است، نه تنها باعث توقف فوری سیستم (System Failure) می‌شود، بلکه می‌تواند به دلیل جریان‌های القایی، به سلول‌های حافظه آسیب فیزیکی دائم وارد کند. به عنوان یک مهندس، همیشه توصیه می‌شود که قبل از خارج کردن کارت، ولتاژ تغذیه را قطع کنید.



• سناریوهای کاربردی: این کارت برای کجا مناسب است؟

• سایت‌های دورافتاده و بدون اپراتور (Remote Sites)

در ایستگاه‌های فشار گاز یا تلمبه‌خانه‌هایی که در مناطق صعب‌العبور واقع شده‌اند و دسترسی منظم برای تعویض باتری وجود ندارد، استفاده از کارت RAM ریسک بزرگی است. کارت 6ES7952‑1KK00‑0AA0 با حذف وابستگی به باتری، تضمین می‌کند که حتی پس از یک سال خاموشی، سیستم با اولین استارت به درستی بالا می‌آید.

• ماشین‌سازی (Serial Machine Building)

سازندگانی که ماشین‌آلات استانداردی تولید می‌کنند و نمی‌خواهند کاربر نهایی تغییری در منطق برنامه ایجاد کند، برنامه را روی این کارت Flash قفل می‌کنند. این کار یک لایه امنیتی فیزیکی ایجاد می‌کند؛ چرا که تغییر دادن برنامه روی Flash به سادگیِ RAM نیست.

• محیط‌های با نویز الکترومغناطیسی شدید

در پست‌های فشار قوی یا نزدیکی کوره‌های القایی، نویزهای شدید می‌توانند روی محتوای حافظه‌های موقت تأثیر بگذارند (Bit Flipping). ساختار فیزیکی Flash EPROM در برابر این پدیده‌ها بسیار مقاوم‌تر از سلول‌های ظریف RAM است.



• تحلیل مقایسه‌ای: Flash 1MB در برابر RAM 1MB

سوالات متداول (FAQ)

• آیا می‌توان روی این کارت در حین اجرای برنامه (RUN) تغییرات کوچک اعمال کرد؟

خیر. هرگونه نوشتن روی کارت Flash 1MB مستلزم متوقف کردن CPU و اجرای فرآیند رایت کامل است. تغییرات آنلاین (Online Changes) در Work Memory انجام می‌شوند اما روی کارت ذخیره نخواهند شد مگر اینکه فرآیند Burn مجدداً انجام شود.

• اگر باتری روی منبع تغذیه (PS) تمام شود، برنامه روی این کارت پاک می‌شود؟

هرگز. این بزرگ‌ترین مزیت کارت 6ES7952‑1KK00‑0AA0 است. منطق برنامه شما در امنیت کامل باقی می‌ماند و فقط مقادیر متغیر (مانند تایمرها و کانترها که در RAM هستند) ریست می‌شوند.

• عمر مفید این کارت چقدر است؟

از نظر فیزیکی، این کارت‌ها تا حدود ۱۰۰,۰۰۰ بار قابلیت بازنویسی دارند. با توجه به اینکه در اکثر پروژه‌ها سالیانه کمتر از ۱۰ بار تغییر برنامه انجام می‌شود، این کارت عملاً برای چندین دهه عمر خواهد کرد.

• آیا می‌توان این کارت را با PGهای معمولی فرمت کرد؟

خیر. برای فرمت یا نوشتن روی این کارت‌ها حتماً به یک کنسول برنامه نویسی زیمنس (PG) یا یک USB Prommer مخصوص زیمنس نیاز دارید؛ چون ولتاژهای نوشتن در این کارت‌ها با حافظه‌های معمولی متفاوت است.



جمع‌بندی مهندسی

کارت حافظه Flash EPROM 1MB زیمنس با کد فنی 6ES7952‑1KK00‑0AA0 راهکاری است برای مهندسانی که “قابلیت اطمینان” را فدای “راحتی موقت” نمی‌کنند. این کارت، با ظرفیت بهینه و تکنولوژی غیرفرّار خود، برای سیستم‌های میان‌رده S7‑400 که در شرایط محیطی سخت کار می‌کنند، یک انتخاب بدون جایگزین است. استفاده از آن شاید در فاز راه‌اندازی و دانلود کمی زمان‌برتر باشد، اما آرامش خیالی که از بابت حفظ برنامه در برابر قطعی برق و خرابی باتری می‌دهد، ارزش هر ثانیه انتظار را دارد.
