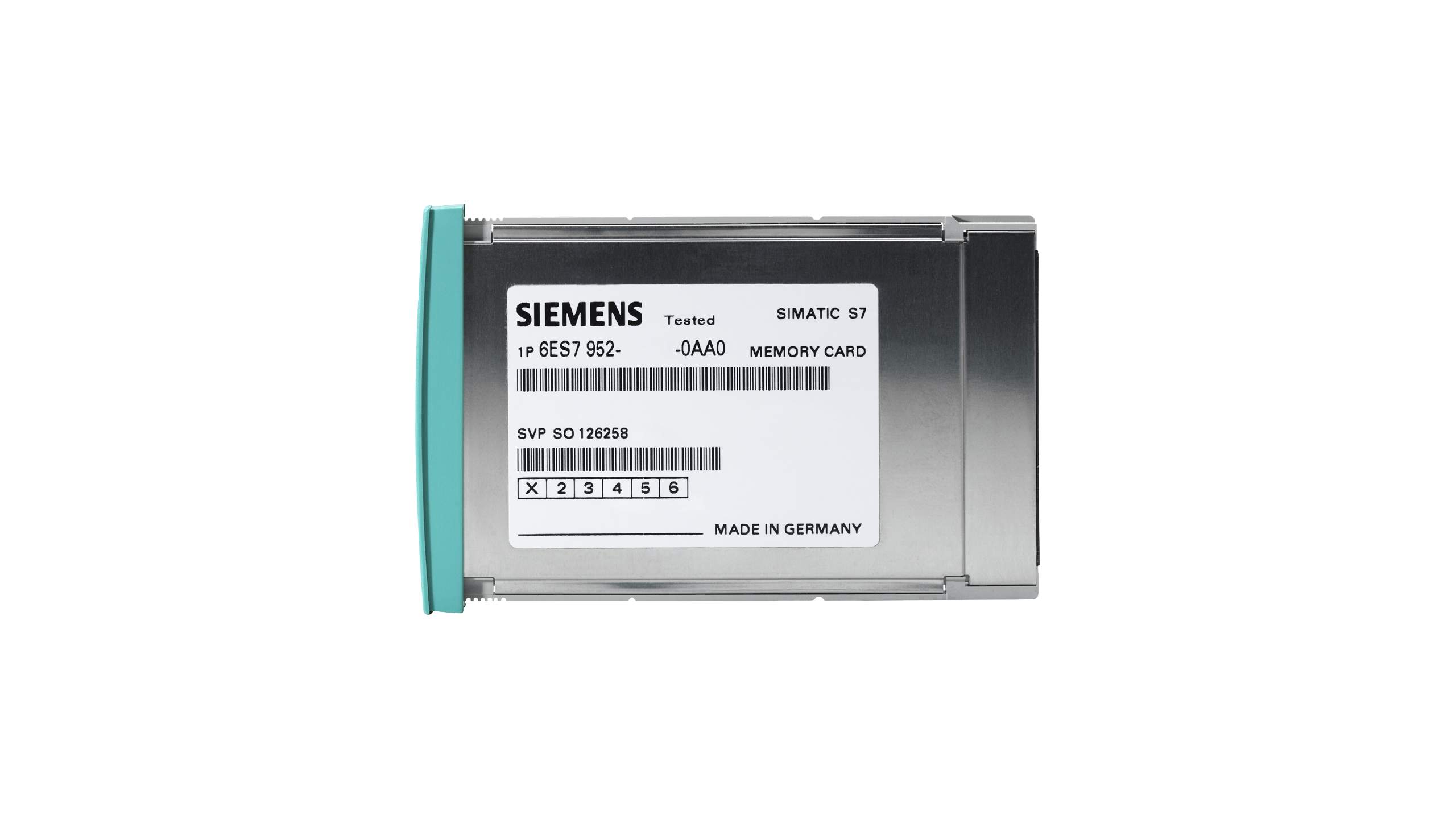

معرفی و بررسی فنی کارت حافظه سری ۴۰۰ زیمنس مدل Flash EPROM Memory Card 2 Mbyte با کد فنی 6ES7952-1KL00-0AA0

SIMATIC S7، کارت حافظه Flash EPROM برای S7-400

۲ مگابایت



مهندسی کارت حافظه Flash EPROM زیمنس 2MB (6ES7952‑1KL00‑0AA0)؛ ثباتِ مطلق در ذخیره‌سازی برنامه‌های S7‑400

نام محصول: Siemens SIMATIC S7‑400 Flash EPROM Memory Card

کد فنی: 6ES7952‑1KL00‑0AA0

نوع: Flash EPROM (حافظه غیرفرّار)

ظرفیت: ۲ مگابایت

کاربرد: Load Memory دائمی و پایدار برای CPUهای خانواده SIMATIC S7‑400

در جهان اتوماسیون صنعتی، جایی که پایداری و قابلیت اطمینان، ارزشمندتر از سرعت خام هستند، کارت حافظه Flash EPROM نقش ستون دائمی نگهداری برنامه را بر عهده دارد. کارت 2MB زیمنس با کد فنی 6ES7952‑1KL00‑0AA0 نسخه‌ای استراتژیک برای سیستم‌هایی که نیازمند ذخیره‌سازی مطمئن، مقاوم و بدون وابستگی به باتری هستند. این کارت، یک سطح ارتقاء نسبت به نسخه 1MB به حساب می‌آید و برای پروژه‌هایی طراحی شده که در آنها حجم منطق برنامه، دیتابلاک‌های پیکربندی و فایل‌های پروژه نسبتاً بزرگ‌تر هستند، اما همچنان نیاز به یک حافظه ۱۰۰٪ غیرفرّار دارند.

در این تحلیل جامع، از لایه‌های سیلیکونی Flash EPROM تا نحوه رفتار آن در Startup و تأثیر آن در معماری S7‑400 را بررسی می‌کنیم.



ماهیت تکنولوژی Flash EPROM؛ حافظه‌ای که داده‌ها را برای سال‌ها «قفل» می‌کند

• ساختار زیرلایه: Floating Gate MOSFET

کارت حافظه 6ES7952‑1KL00‑0AA0 از فناوری Floating Gate EPROM استفاده می‌کند. در این ساختار، بارهای الکترونی روی گیت شناور یک ترانزیستور MOSFET گیر می‌افتند و حتی بدون برق نیز در همان وضعیت باقی می‌مانند. مزیت اصلی:

• حفظ برنامه تا ۱۰ سال بدون برق
• عدم نیاز به باتری بکاپ
• مقاومت بالا در محیط‌های نویزی (EMI/EMC)

این ویژگی‌ها باعث می‌شود چنین کارتی برای سایت‌های دورافتاده، محیط‌های سخت صنعتی و پروژه‌هایی که نیازمند «عدم تغییر برنامه» هستند، ایده‌آل باشد.

• رفتار نوشتن و پاک‌کردن (Erase/Write Cycle)

برای نوشتن یک برنامه جدید روی کارت Flash، فرآیند زیر رخ می‌دهد:

• CPU باید در حالت STOP قرار گیرد.
• کل حافظه کارت پاک می‌شود (Erase).
• بلوک‌های برنامه از نو نوشته می‌شوند (Write).
• کارت دوباره آماده استفاده است.

این فرآیند زمان‌برتر از RAM است، اما ثبات داده‌ها را تضمین می‌کند.



• جایگاه کارت 2MB در معماری حافظه S7‑400

در کنترلرهای S7‑400 سه لایه اصلی حافظه تعریف می‌شود:

• Load Memory (حافظه بارگذاری)
• Work Memory (حافظه اجرایی)
• System Memory (بخش‌های سیستمی)

کارت 6ES7952‑1KL00‑0AA0 در نقش Load Memory خارجی عمل می‌کند.



• تعامل Flash با Work Memory در Startup

هنگام روشن شدن PLC:

• CPU محتویات کارت را می‌خواند.
• بلوک‌های ضروری (OB, FB, FC, DB) را به Work Memory منتقل می‌کند.
• سیستم بر اساس داده‌های RAM به کار می‌افتد.

Flash EPROM در طول اجرای برنامه «خوانده می‌شود»، اما هیچ داده‌ای روی آن نوشته نمی‌شود مگر با دستور صریح مهندس.



• سازگاری با CPUهای رده‌بالا

این کارت معمولاً مناسب CPUهای زیر است:

• CPU 414‑3/414‑4
• CPU 416‑2/416‑3
• CPU 417‑4/417‑5H

زیرا این CPUها توانایی مدیریت حجم اطلاعات ذخیره‌شده در کارت ۲MB را دارند.



• چه پروژه‌هایی به کارت Flash 2MB نیاز دارند؟

• ماشین‌آلات صنعتی با پیکربندی متوسط تا پیچیده

در دستگاه‌هایی مانند خطوط پرکن، ماشین‌های بسته‌بندی، تزریق پلاستیک یا دستگاه‌های CNC قدیمی که برنامه حجیم اما ثابت دارند، این کارت مانند یک Vault داده عمل می‌کند.

• سیستم‌های کنترلی با دیتابلاک‌های ذخیره تنظیمات (Recipe-Based Systems)

در صنایعی مثل غذایی، دارویی یا نساجی، هزاران پارامتر تنظیماتی برای هر محصول ذخیره می‌شود. کارت Flash 2MB فضای کافی برای نگهداری نسخه‌های مختلف روشن-خاموش و تنظیمات کاربر دارد.

• سایت‌های Remote و بدون دسترسی اپراتور

در پروژه‌هایی مانند:

• ایستگاه‌های پمپاژ خطوط لوله
• واحدهای اندازه‌گیری گاز (Metering Skids)
• پست‌های برق بی‌سرنشین

که دسترسی به باتری‌ها محدود است و RAM ریسک از دست رفتن داده دارد، این کارت اطمینان کامل ایجاد می‌کند.

• سیستم‌هایی که نیاز به محافظت در برابر تغییرات ناخواسته دارند

تغییر دادن برنامه روی Flash همیشه دشوارتر، زمان‌برتر و نیازمند فرآیند رسمی‌تری است. این موضوع عملاً یک لایه امنیتی فیزیکی ایجاد می‌کند.



تحلیل ظرفیت: ۲MB چقدر فضا ایجاد می‌کند؟

در STEP 7 Classic، حجم برنامه بسیار فشرده ذخیره می‌شود. بنابراین:

• ۲ مگابایت ≈ ذخیره ۲۰۰ تا ۴۰۰ بلوک استاندارد
• ده‌ها بلوک Structurally Heavy مانند FB41، FB58
• دیتابلاک‌هایی با چند صد کیلوبایت داده
• پیکربندی سخت‌افزار (HW Config) + Network Config

در پروژه‌هایی که از کتابخانه‌های PCS 7 استفاده نمی‌کنند اما همچنان نیاز به کد پیچیده دارند، این ظرفیت ایده‌آل است.



• مزایا و معایب کارت 6ES7952‑1KL00‑0AA0

• مزایا

• غیرفرّار بودن ۱۰۰٪
• پایداری در قطع برق‌های طولانی
• عدم نیاز به باتری
• مقاومت در برابر EMI/EMC
• مناسب خطوط تولید استاندارد و ماشین‌سازی سریال

• معایب

• سرعت نوشتن پایین‌تر نسبت به RAM
• محدودیت چرخه‌های نوشتن (حدود ۱۰۰,۰۰۰ بار)
• نیاز به توقف CPU برای هر بار دانلود
• عدم پشتیبانی از تغییرات آنلاین واقعی (True Online Editing)



• نکات حیاتی مهندسی (Engineering Insights)

• مراقبت از ESD

کارت‌های Flash حساسیت بسیار بالایی به الکتریسیته ساکن دارند. همیشه در هنگام جابجایی:

• از بند اتصال زمین (Wrist Strap) استفاده کنید
• کارت را درون کیسه آنتی‌استاتیک نگه دارید

• مراقبت از سکتورها در طول عملیات نوشتن

در زمان دانلود برنامه، فرآیند نوشتن نباید قطع شود. قطع برق در این مرحله می‌تواند باعث آسیب دائمی به سکتورهای Flash شود.

• جلوگیری از Fragmentation

Flash برخلاف RAM به مفهوم Fragmentation حساس نیست، چون هر بار نوشتن با Erase کلی همراه است؛ اما باید مراقب بود که حجم برنامه از ظرفیت باقی‌مانده تجاوز نکند.

• مدت زمان نوشتن

نوشتن یک پروژه ۱ مگابایتی روی کارت می‌تواند ۱۵ تا ۳۰ ثانیه طول بکشد. برای پروژه‌های ۲MB، این زمان بیشتر خواهد بود و باید در زمان‌بندی راه‌اندازی لحاظ شود.



• سوالات متداول (FAQ)

• آیا این کارت برای پروژه‌هایی که مرتب آپدیت می‌شوند مناسب است؟

خیر. برای پروژه‌هایی با تغییرات زیاد، RAM بهتر است. کارت Flash مناسب سیستم‌های پایدار و ثابت است.

• اگر کارت آسیب ببیند، چگونه برنامه بازیابی می‌شود؟

باید نسخه‌ای از پروژه در PG/PC ذخیره باشید. Flash حافظه‌ی اجرایی نیست و تنها محل ذخیره نسخه اصلی برنامه است.

• آیا CPU بدون این کارت می‌تواند اجرا شود؟

بستگی به مدل CPU دارد. برخی CPUها حافظه داخلی Load Memory دارند و برخی نیاز به کارت خارجی دارند.

• آیا کارت 2MB Flash برای پروژه‌های PCS 7 مناسب است؟

در نسخه‌های مدرن PCS 7 معمولاً ظرفیت‌های بالاتر Flash یا RAM استفاده می‌شود. اما برای ایستگاه‌های کوچک یا پروژه‌های Compact انتخاب مناسبی است.



جمع‌بندی مهندسی

کارت حافظه Flash EPROM 2MB زیمنس با کد 6ES7952‑1KL00‑0AA0 یک حافظه خارجی مطمئن و غیرقابل‌تزلزل برای سیستم‌های S7‑400 است. این کارت نه برای سرعت، بلکه برای ماندگاری طراحی شده؛ یک محل ذخیره‌سازی مقاوم که حتی پس از سال‌ها خاموشی نیز اطلاعات را سالم نگه می‌دارد. انتخاب این کارت یعنی انتخاب یک پلتفرم با ثبات، مناسب پروژه‌های تکامل‌یافته و حساس که در آن‌ها پایداری داده از هر چیز دیگر مهم‌تر است.
