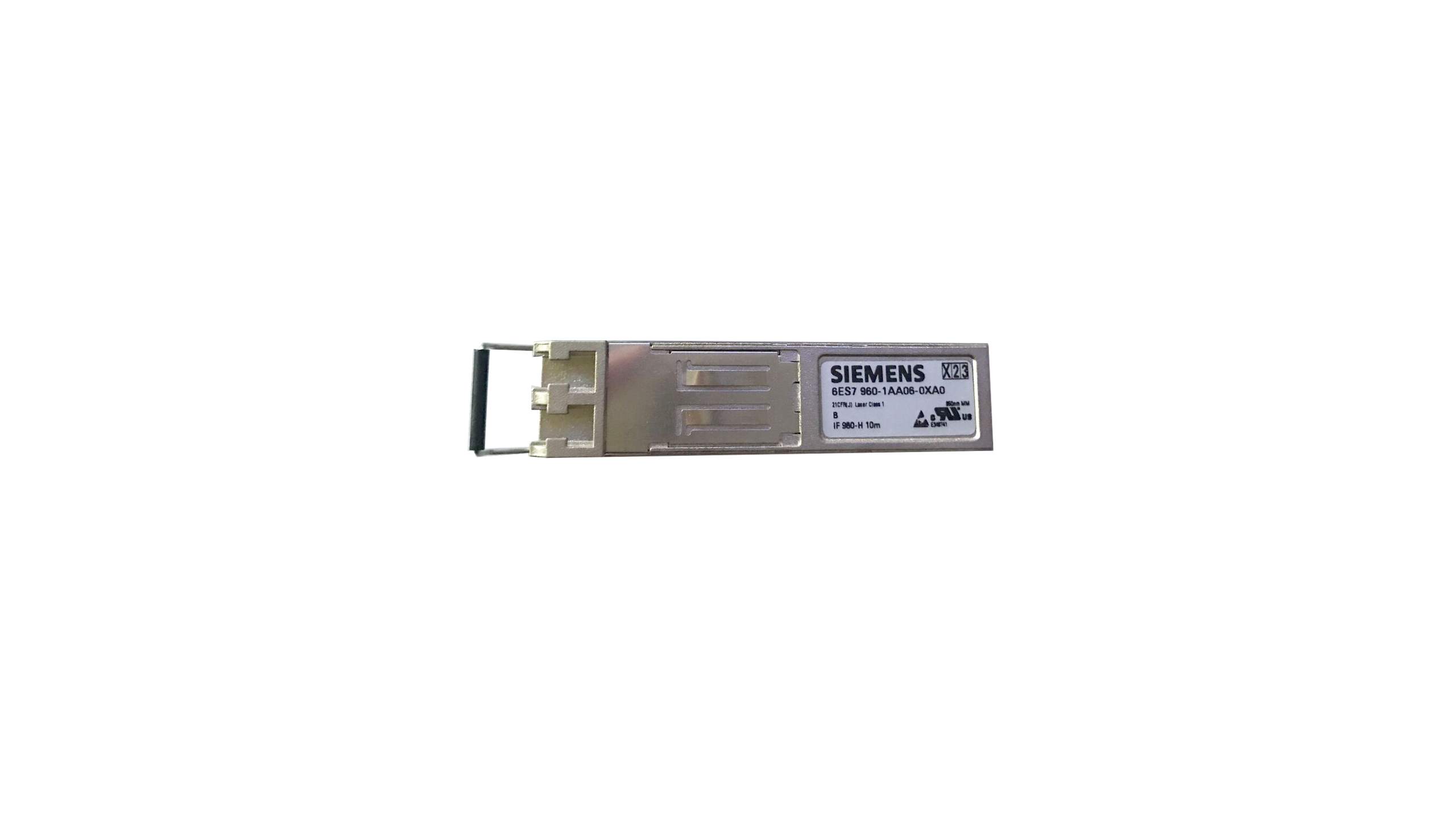

معرفی و بررسی فنی سینک‌ماژول زیمنس مدل Synchronization module V6 با کد فنی 6ES7960-1AA06-0XA0

SIMATIC S7-400H، ماژول Synchronization V6 برای پچ کابل تا ۱۰ متر



 Synchronization Module V6 زیمنس (6ES7960-1AA06-0XA0)؛ همگام‌سازی در سیستم‌های S7‑400H

نام محصول: Siemens Synchronization Module V6

کد فنی: 6ES7960-1AA06-0XA0

خانواده: SIMATIC S7‑400H High Availability

کاربرد: همگام‌سازی دو CPU در سیستم‌های Redundant

نوع اتصال: Patch Cable تا حداکثر ۱۰ متر

در معماری‌های High Availability، مهم‌ترین اصل طراحی این است که هیچ نقطه‌ای در سیستم به‌تنهایی باعث توقف فرآیند نشود. زیمنس برای تحقق این فلسفه در سری SIMATIC S7‑400H، مجموعه‌ای از فناوری‌های Redundancy را توسعه داده است. یکی از حیاتی‌ترین اجزای این معماری، Synchronization Module است.

ماژول Synchronization Module V6 با کد فنی 6ES7960‑1AA06‑0XA0 در واقع پلی است که دو CPU در سیستم S7‑400H را به یک موجودیت منطقی واحد تبدیل می‌کند. این ماژول وظیفه دارد وضعیت اجرایی، داده‌های حافظه، Context برنامه و پیام‌های کنترلی را بین دو CPU به‌صورت بلادرنگ (Real-Time) همگام کند.

بدون وجود Sync Module، حتی اگر دو CPU در رک نصب شوند، سیستم قادر به کار در حالت Fault-Tolerant نخواهد بود. بنابراین می‌توان گفت این ماژول یکی از مهم‌ترین اجزای زیرساختی در معماری Redundant PLC است.

در ادامه، عملکرد این ماژول را از منظر معماری سیستم، مکانیزم همگام‌سازی، طراحی شبکه، سناریوهای صنعتی و نکات ظریف مهندسی بررسی می‌کنیم.



• معماری High Availability در S7‑400H

برای درک نقش Sync Module ابتدا باید بدانیم سیستم S7‑400H چگونه کار می‌کند.

در یک سیستم استاندارد PLC، تنها یک CPU وجود دارد. اگر آن CPU به هر دلیل از کار بیفتد، کل سیستم کنترل متوقف می‌شود. اما در معماری H‑System، دو CPU کاملاً یکسان وجود دارد که به‌صورت موازی کار می‌کنند.

این CPUها:

• برنامه یکسانی اجرا می‌کنند
• داده‌های یکسانی دارند
• وضعیت فرآیند را همزمان دنبال می‌کنند

اما تنها یکی از آن‌ها به‌عنوان Master فعال عمل می‌کند.

در صورت بروز خطا در CPU فعال:

• CPU دوم بلافاصله کنترل را در دست می‌گیرد
• انتقال کنترل بدون وقفه محسوس انجام می‌شود
• فرآیند صنعتی بدون توقف ادامه پیدا می‌کند

اما چنین هماهنگی دقیقی فقط زمانی ممکن است که اطلاعات هر دو CPU کاملاً همگام باشد. اینجاست که Synchronization Module وارد میدان می‌شود.



• نقش Synchronization Module در سیستم Redundant

ماژول 6ES7960‑1AA06‑0XA0 مسئول ایجاد یک کانال ارتباطی بسیار سریع بین دو CPU است. این کانال برای انتقال مداوم داده‌های سیستمی استفاده می‌شود.

اطلاعاتی که همگام می‌شوند

Sync Module مجموعه‌ای از داده‌های حیاتی را بین CPUها منتقل می‌کند، از جمله:

• وضعیت اجرای برنامه
• محتویات Data Blockها
• وضعیت ورودی‌ها و خروجی‌ها
• اطلاعات Fault و Diagnostics
• Context پردازش سیکل CPU

این تبادل داده با تأخیر بسیار کم انجام می‌شود تا هر دو CPU همیشه تصویری تقریباً یکسان از سیستم داشته باشند.



• نسخه V6؛ تکامل فناوری همگام‌سازی

نسخه V6 از Synchronization Module نتیجه چند نسل بهبود در معماری Redundant زیمنس است. این نسخه برای استفاده در نسل‌های جدید CPUهای S7‑400H بهینه شده است.

ویژگی‌های کلیدی Sync Module V6

• طراحی مخصوص سیستم‌های S7‑400H
• انتقال داده با Latency بسیار پایین
• پشتیبانی از Patch Cable تا ۱۰ متر
• قابلیت Hot Synchronization
• پایداری بالا در محیط‌های صنعتی
• مقاومت در برابر نویز الکترومغناطیسی

این ویژگی‌ها باعث می‌شود Sync Module بتواند در محیط‌های سخت صنعتی مانند پالایشگاه‌ها یا نیروگاه‌ها به‌صورت پایدار کار کند.



• ساختار فیزیکی و اتصال ماژول

ماژول Sync در اسلات‌های مخصوص CPUهای H‑Series نصب می‌شود. هر CPU معمولاً دارای دو محل برای نصب Synchronization Module است.

نحوه اتصال

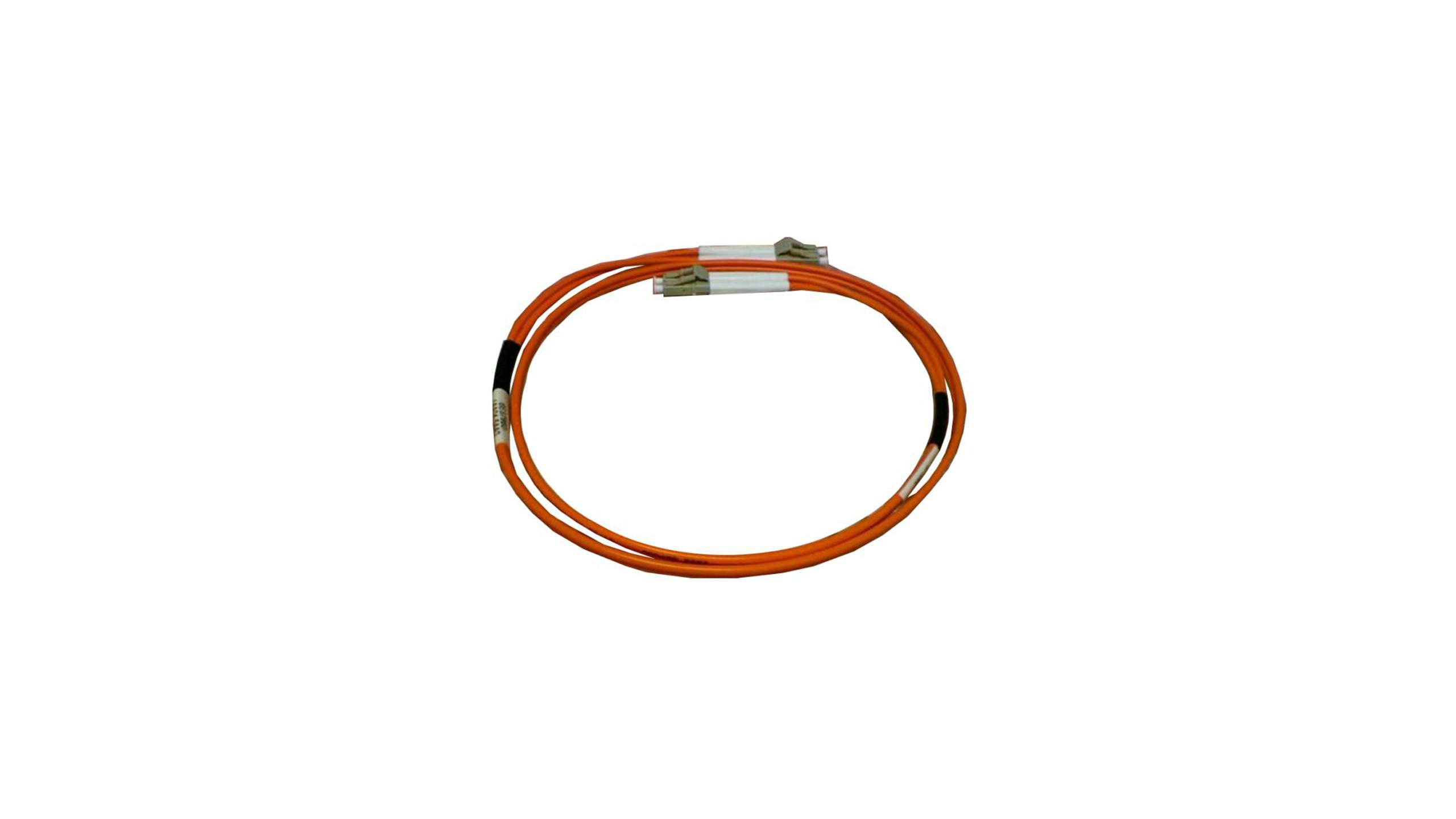

دو ماژول Sync در CPUها توسط Patch Cable به یکدیگر متصل می‌شوند.

ویژگی‌های اتصال:

• طول کابل تا ۱۰ متر
• ارتباط مستقیم CPU‑to‑CPU
• سرعت انتقال بالا
• ایمنی در برابر نویز

استفاده از کابل کوتاه باعث می‌شود تأخیر انتقال بسیار کم باشد و همگام‌سازی با دقت بالا انجام شود.



• مکانیزم Hot Standby در S7‑400H

یکی از جذاب‌ترین قابلیت‌های سیستم‌های H، عملکرد Hot Standby است. این مفهوم به این معناست که CPU دوم همیشه آماده جایگزینی CPU اول است.

مراحل عملکرد

1. هر دو CPU برنامه را اجرا می‌کنند
2. Sync Module داده‌ها را همگام می‌کند
3. CPU فعال خروجی‌ها را کنترل می‌کند
4. CPU دوم در حالت آماده‌باش باقی می‌ماند

اگر CPU فعال از کار بیفتد:

• CPU دوم کنترل خروجی‌ها را در دست می‌گیرد
• انتقال تقریباً بدون وقفه انجام می‌شود
• سیستم به کار ادامه می‌دهد

بدون Sync Module چنین انتقالی امکان‌پذیر نیست.



• اهمیت کابل ۱۰ متری در رک

مدل 6ES7960‑1AA06‑0XA0 برای استفاده با Patch Cable تا ۱۰ متر طراحی شده است. این ویژگی برای معماری‌های رک اهمیت زیادی دارد.

در بسیاری از سیستم‌های صنعتی:

• دو CPU ممکن است در رک‌های مختلف نصب شوند
• رک‌ها ممکن است در یک کابینت بزرگ قرار داشته باشند
• فاصله فیزیکی میان آن‌ها چند متر باشد

کابل ۱۰ متری انعطاف کافی برای چنین سناریوهایی فراهم می‌کند.



• سناریوهای کاربردی در صنایع حیاتی

Synchronization Module بیشتر در پروژه‌هایی استفاده می‌شود که توقف سیستم غیرقابل قبول است.

• پالایشگاه‌های نفت و گاز

در واحدهای فرآیندی مانند:

• Distillation
• Reforming
• Cracking

وقفه در کنترل می‌تواند باعث خسارت مالی و خطر ایمنی شود.

سیستم S7‑400H با Sync Module تضمین می‌کند که حتی در صورت خرابی CPU، فرآیند ادامه پیدا کند.



• نیروگاه‌ها

در نیروگاه‌ها کنترل تجهیزات حیاتی مانند:

• توربین
• بویلر
• سیستم خنک‌کننده

باید بدون وقفه انجام شود.

سیستم Redundant همراه با Sync Module باعث افزایش Availability سیستم کنترل می‌شود.



• صنایع شیمیایی

در تولید مواد شیمیایی بسیاری از فرآیندها پیوسته هستند و قطع کنترل می‌تواند واکنش‌های خطرناک ایجاد کند.

معماری S7‑400H + Sync Module یکی از استانداردهای رایج در این صنعت است.



• نکات مهم در طراحی سیستم با Sync Module

مهندسان اتوماسیون هنگام طراحی سیستم‌های Redundant باید چند نکته مهم را در نظر داشته باشند.

• تطابق نسخه Firmware

هر دو CPU باید:

• Firmware یکسان
• نسخه نرم‌افزار مشابه
• تنظیمات یکسان

داشته باشند.

در غیر این صورت همگام‌سازی ممکن است با مشکل مواجه شود.



• طراحی کابل‌کشی

کابل Sync باید:

• کوتاه باشد
• از کابل‌های قدرت فاصله داشته باشد
• در برابر نویز محافظت شود

این موارد برای پایداری ارتباط بسیار مهم هستند.



• تست Failover

در مراحل FAT و SAT باید حتماً سناریوی Failover تست شود.

این تست شامل موارد زیر است:

• قطع CPU فعال
• بررسی زمان Switchover
• بررسی وضعیت خروجی‌ها



• تفاوت Sync Module با سایر ماژول‌های ارتباطی

گاهی Sync Module با ماژول‌های شبکه اشتباه گرفته می‌شود. در حالی که وظیفه آن کاملاً متفاوت است.

Sync Module صرفاً برای ارتباط CPU‑to‑CPU استفاده می‌شود.



• سوالات متداول (FAQ)

• Synchronization Module دقیقاً چه کاری انجام می‌دهد؟

این ماژول داده‌های اجرایی و حافظه دو CPU در سیستم S7‑400H را همگام می‌کند تا در صورت خرابی یک CPU، CPU دوم بتواند کنترل را ادامه دهد.

• آیا بدون Sync Module می‌توان از S7‑400H استفاده کرد؟

خیر. بدون این ماژول سیستم قادر به کار در حالت Redundant نخواهد بود.

• چرا طول کابل به ۱۰ متر محدود شده است؟

برای حفظ Latency پایین و پایداری ارتباط در همگام‌سازی بلادرنگ، طول کابل محدود شده است.

• آیا Sync Module در PCS 7 استفاده می‌شود؟

بله. در سیستم‌های PCS 7 AS 410H نیز از این ماژول برای همگام‌سازی CPUها استفاده می‌شود.

• آیا خرابی Sync Module باعث توقف سیستم می‌شود؟

در بسیاری از طراحی‌ها دو مسیر Sync وجود دارد. در صورت خرابی یک مسیر، مسیر دوم می‌تواند ارتباط را حفظ کند.



• جمع‌بندی مهندسی

Synchronization Module V6 با کد فنی 6ES7960‑1AA06‑0XA0 یکی از حیاتی‌ترین اجزای معماری High Availability در SIMATIC S7‑400H محسوب می‌شود. این ماژول با ایجاد یک کانال ارتباطی بسیار سریع بین دو CPU، امکان همگام‌سازی بلادرنگ داده‌ها را فراهم می‌کند و پایه‌گذار عملکرد Hot Standby در سیستم‌های Redundant است.

پشتیبانی از Patch Cable تا ۱۰ متر، پایداری بالا در محیط‌های صنعتی و سازگاری کامل با کنترلرهای H‑Series، این ماژول را به یک عنصر کلیدی در پروژه‌های حساس مانند پالایشگاه‌ها، نیروگاه‌ها و صنایع شیمیایی تبدیل کرده است. بدون این قطعه کوچک اما حیاتی، مفهوم Fault‑Tolerant Control System در سری S7‑400H عملاً تحقق پیدا نمی‌کند.
