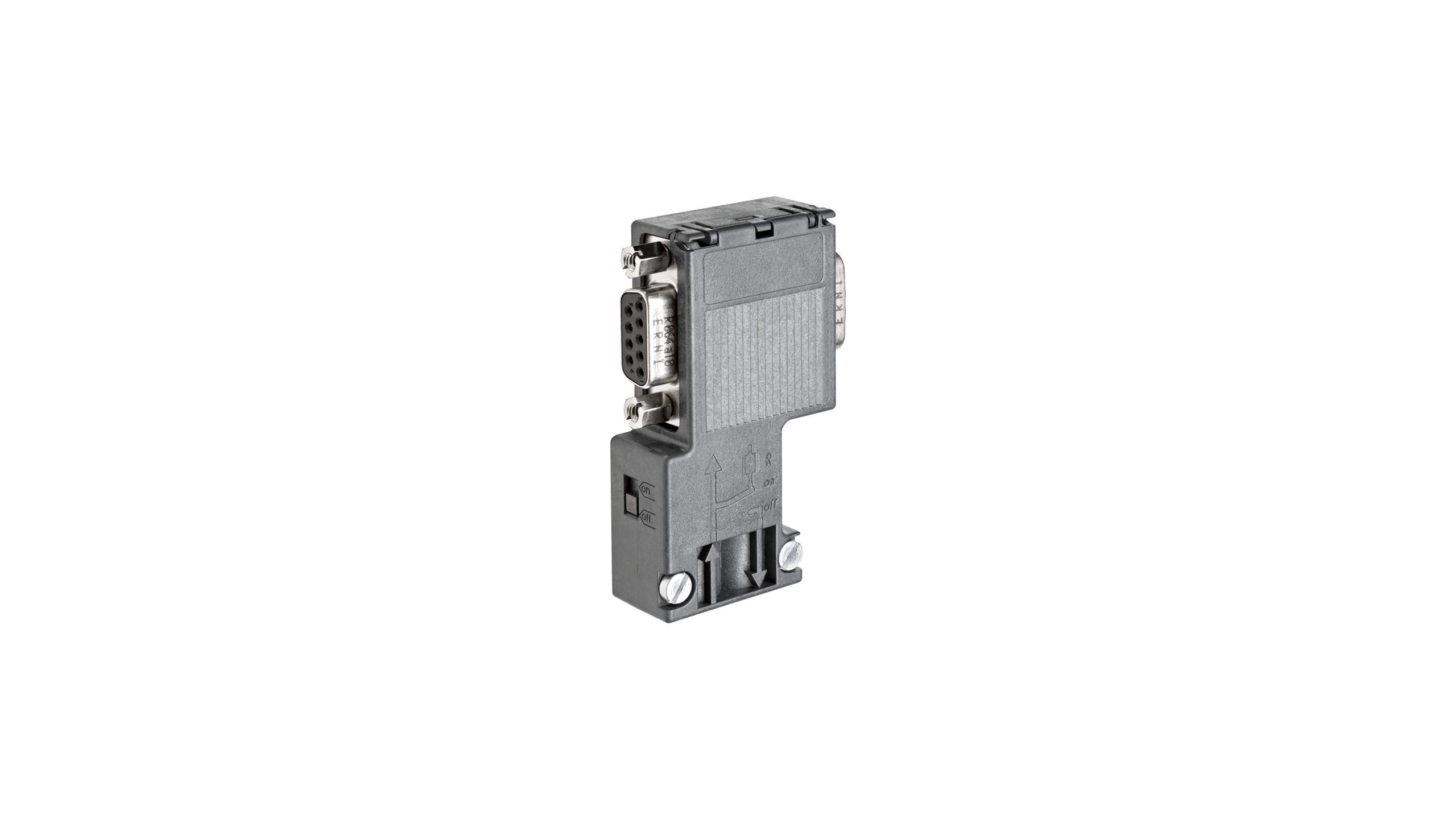

معرفی و بررسی فنی کانکتور پروفی‌باس زیمنس با کد فنی 6ES7972-0BB12-0XA0

SIMATIC DP، کانکتور پروفی‌باس با سرعت ۱۲ مگابیت بر ثانیه ۹۰ درجه، دارای عملکرد ایزوله، به همراه سوکت PG



مهندسی کانکتور پروفی‌باس زیمنس 90 درجه با سوکت PG؛ مدل 6ES7972-0BB12-0XA0

نام محصول: Siemens SIMATIC DP PROFIBUS Connector

کد فنی: 6ES7972-0BB12-0XA0

نوع: کانکتور PROFIBUS DP با خروجی کابل ۹۰ درجه

حداکثر سرعت ارتباط: 12 Mbit/s

ویژگی ارتباطی: دارای سوکت PG برای اتصال ابزار مهندسی

ویژگی حفاظتی: دارای عملکرد ایزوله

کاربرد اصلی: اتصال تجهیزات SIMATIC به شبکه PROFIBUS و فراهم‌کردن نقطه دسترسی مهندسی روی باس

کانکتور پروفی‌باس زیمنس با کد فنی 6ES7972-0BB12-0XA0 یکی از قطعات کلیدی در زیرساخت ارتباطی سیستم‌های SIMATIC DP است؛ قطعه‌ای که از نظر ظاهری شاید فقط یک کانکتور DB9 صنعتی به نظر برسد، اما در عمل نقش یک گره مکانیکی-الکتریکی دقیق را در شبکه PROFIBUS DP ایفا می‌کند. این مدل با طراحی ۹۰ درجه، پشتیبانی از سرعت ۱۲ مگابیت بر ثانیه، عملکرد ایزوله و مهم‌تر از همه وجود سوکت PG، برای نقاطی طراحی شده که علاوه بر اتصال پایدار شبکه، دسترسی مهندسی و عیب‌یابی نیز اهمیت بالایی دارد.

در پروژه‌های صنعتی واقعی، همه نودهای PROFIBUS ارزش یکسانی ندارند. برخی نقاط فقط محل عبور شبکه هستند، اما برخی دیگر باید به‌عنوان نقطه سرویس، مانیتورینگ، دانلود برنامه یا اتصال لپ‌تاپ مهندسی مورد استفاده قرار گیرند. کانکتور 6ES7972-0BB12-0XA0 دقیقاً برای همین نودهای استراتژیک مناسب است؛ جایی که مهندس نمی‌خواهد برای اتصال PG یا آداپتور PROFIBUS، باس را باز کند یا کابل را از دستگاه جدا نماید.



• جایگاه کانکتور 6ES7972-0BB12-0XA0 در معماری PROFIBUS DP

• رابط فیزیکی حساس در شبکه RS-485

شبکه PROFIBUS DP در لایه فیزیکی عمدتاً بر پایه استاندارد RS-485 عمل می‌کند. در این استاندارد، داده‌ها به‌صورت تفاضلی روی دو هادی اصلی منتقل می‌شوند. این ساختار نسبت به نویز صنعتی مقاوم است، اما یک شرط مهم دارد: کیفیت اتصال فیزیکی باید دقیق، پایدار و مطابق اصول باشد.

کانکتور 6ES7972-0BB12-0XA0 وظایف زیر را بر عهده دارد:

• اتصال زوج سیم PROFIBUS به پورت DB9 دستگاه
• عبور باس به سمت نود بعدی در زنجیره
• حفظ پیوستگی شیلد کابل تا بدنه تجهیز
• فراهم‌کردن امکان فعال یا غیرفعال‌سازی Termination
• ارائه سوکت PG برای اتصال ابزار مهندسی بدون قطع شبکه

این یعنی کانکتور فقط یک رابط مکانیکی نیست؛ بلکه بخشی از کیفیت سیگنال، قابلیت سرویس‌پذیری و پایداری عملیاتی شبکه محسوب می‌شود.

• اهمیت انتخاب کانکتور در سرعت 12Mbps

در سرعت‌های پایین PROFIBUS، شبکه تا حدی نسبت به خطاهای جزئی بخشنده‌تر است. اما در سرعت 12 Mbit/s، هر اتصال ضعیف، هر شیلد ناقص و هر ناپیوستگی امپدانسی می‌تواند باعث ایجاد خطاهای ارتباطی شود. در چنین شرایطی، استفاده از کانکتور استاندارد زیمنس، مخصوصاً در نقاط حساس شبکه، یک انتخاب محافظه‌کارانه اما کاملاً هوشمندانه است.



• سوکت PG؛ نقطه طلایی برای مهندسی، مانیتورینگ و عیب‌یابی

• PG Socket دقیقاً چه کاربردی دارد؟

وجود سوکت PG مهم‌ترین تفاوت این مدل با نسخه‌هایی مانند 6ES7972-0BA12-0XA0 است. سوکت PG امکان اتصال دستگاه برنامه‌نویسی، لپ‌تاپ مهندسی یا آداپتور PROFIBUS را بدون جداکردن کانکتور اصلی از تجهیز فراهم می‌کند.

کاربردهای عملی سوکت PG شامل موارد زیر است:

• اتصال لپ‌تاپ برای مانیتورینگ شبکه
• دانلود یا آپلود برنامه PLC
• دسترسی به Diagnostic Buffer در STEP 7
• بررسی وضعیت نودها و خطاهای باس
• اتصال ابزارهای تست PROFIBUS در حین بهره‌برداری

از نظر مهندسی نگهداری، این قابلیت بسیار ارزشمند است. در خطوط تولیدی که توقف ناگهانی هزینه‌بر است، امکان اتصال به شبکه بدون قطع ارتباط فیزیکی، یک مزیت عملیاتی جدی محسوب می‌شود.

• کاهش ریسک در عملیات سرویس

در کانکتورهای فاقد PG، اگر مهندس بخواهد به همان نقطه از شبکه متصل شود، گاهی مجبور است کانکتور را جدا کند یا از مسیر دیگری وارد شبکه شود. این کار ممکن است باعث قطع موقت باس، ایجاد خطای CPU یا از دست رفتن ارتباط با ایستگاه‌های I/O شود.

اما در مدل 6ES7972-0BB12-0XA0، سوکت PG مانند یک دریچه سرویس عمل می‌کند. این ویژگی به‌خصوص در موارد زیر حیاتی است:

• راه‌اندازی اولیه پروژه
• تست حلقه‌های ارتباطی
• عیب‌یابی خطاهای پراکنده و متناوب
• پایش شبکه در زمان تولید
• سرویس دوره‌ای سیستم‌های PCS 7 و S7-400



• طراحی مکانیکی 90 درجه؛ مدیریت حرفه‌ای کابل در تابلو



• خروج کابل با زاویه ۹۰ درجه

این کانکتور دارای طراحی ۹۰ درجه است؛ یعنی کابل PROFIBUS پس از اتصال، به‌صورت جانبی یا عمود بر محور پورت دستگاه خارج می‌شود. این موضوع در تابلوهای صنعتی فشرده بسیار مهم است، زیرا فضای روبه‌روی PLC یا درایو معمولاً محدود است.

مزایای طراحی ۹۰ درجه عبارت‌اند از:

• کاهش بیرون‌زدگی کانکتور از جلوی تجهیز
• جلوگیری از فشار مستقیم روی پورت DB9
• هدایت بهتر کابل به سمت داکت
• مناسب برای رک‌های PLC با تراکم بالا
• کاهش احتمال شکستگی یا لق‌شدن کانکتور

در سیستم‌هایی مانند S7-300، S7-400، ET 200M، ET 200S و درایوهای مجهز به PROFIBUS، این طراحی کمک می‌کند تابلو مرتب‌تر، قابل سرویس‌تر و از نظر مکانیکی پایدارتر باشد.



• اثر مکانیک کابل بر کیفیت سیگنال

یک نکته ظریف اما بسیار مهم این است که مکانیک کابل‌کشی مستقیماً روی کیفیت ارتباط اثر دارد. خم شدید کابل، کشش مکانیکی یا فشار دائمی روی کانکتور می‌تواند به مرور باعث شل‌شدن اتصال، آسیب به شیلد یا تغییر مشخصات امپدانسی کابل شود. طراحی ۹۰ درجه این مدل، با هدایت کنترل‌شده کابل، احتمال این مشکلات را کاهش می‌دهد.



• عملکرد ایزوله؛ محافظت در برابر نویز صنعتی



• چرا ایزولاسیون در PROFIBUS اهمیت دارد؟

محیط صنعتی پر از منابع نویز است. اینورترها، موتورهای بزرگ، کنتاکتورها، ترانس‌ها و کابل‌های قدرت می‌توانند نویز الکترومغناطیسی قابل توجهی تولید کنند. هرچند RS-485 ذاتاً نسبت به نویز مقاوم است، اما این مقاومت مطلق نیست.

عملکرد ایزوله در کانکتور کمک می‌کند اثر تداخل‌های ناخواسته و اختلاف پتانسیل‌های مزاحم کاهش یابد. نتیجه این طراحی، افزایش پایداری ارتباط و کاهش احتمال رخداد خطاهایی مانند:

• Bus Fault
• CRC Error
• Station Not Available
• Sporadic Communication Failure



• شیلدینگ صحیح؛ شرط تکمیل ایزولاسیون

ایزولاسیون کانکتور زمانی بهترین نتیجه را می‌دهد که شیلد کابل نیز به‌درستی متصل شود. در نصب حرفه‌ای باید:

• کابل استاندارد PROFIBUS استفاده شود
• شیلد کابل با سطح تماس مناسب به بدنه کانکتور متصل گردد
• کابل PROFIBUS از کابل‌های قدرت جدا عبور داده شود
• مسیر موازی طولانی با کابل موتور و اینورتر حذف شود
• ارتینگ تابلو طبق اصول صنعتی اجرا شود

اینجاست که تفاوت میان «وصل شدن شبکه» و «پایدار بودن شبکه» مشخص می‌شود.



• ترمینیشن و تطبیق امپدانس در کانکتور 6ES7972-0BB12-0XA0



• نقش Bus Termination

در PROFIBUS، کابل شبکه مانند یک خط انتقال رفتار می‌کند. اگر انتهای خط بدون مقاومت مناسب رها شود، سیگنال بازتاب پیدا می‌کند و باعث اعوجاج ارتباط می‌شود. به همین دلیل، ترمینیشن فقط باید در دو انتهای فیزیکی باس فعال باشد.

قانون اجرایی بسیار مهم:

• نود اول شبکه: Termination روشن
• نودهای میانی: Termination خاموش
• نود آخر شبکه: Termination روشن

فعال‌کردن اشتباه ترمینیشن در وسط شبکه یا خاموش‌بودن آن در انتهای باس، یکی از رایج‌ترین دلایل خطاهای پراکنده در PROFIBUS است.



• اثر سوکت PG بر ترمینیشن

وجود سوکت PG به معنای تغییر قانون ترمینیشن نیست. حتی اگر از سوکت PG برای اتصال لپ‌تاپ استفاده شود، موقعیت فیزیکی کانکتور در باس تعیین می‌کند که ترمینیشن باید روشن یا خاموش باشد. این نکته در زمان عیب‌یابی بسیار مهم است، چون برخی تکنسین‌ها به اشتباه تصور می‌کنند اتصال PG نیاز به تغییر Termination دارد.



• سناریوهای کاربردی در پروژه‌های صنعتی

• نقطه دسترسی مهندسی روی CPU

یکی از بهترین محل‌ها برای استفاده از 6ES7972-0BB12-0XA0، روی پورت PROFIBUS CPU یا ماژول ارتباطی اصلی است. در این حالت مهندس می‌تواند بدون قطع شبکه به باس وصل شود و وضعیت کل سیستم را بررسی کند.

• استفاده در خطوط تولید پیوسته

در صنایع غذایی، دارویی، فولاد و پتروشیمی، توقف خط تولید هزینه‌بر است. وجود سوکت PG کمک می‌کند بسیاری از عملیات عیب‌یابی در حین کار سیستم انجام شود.

• پروژه‌های PCS 7 و S7-400

در سیستم‌های بزرگ مبتنی بر SIMATIC S7-400 و PCS 7، دسترسی مهندسی سریع به شبکه PROFIBUS بسیار مهم است. این کانکتور برای چنین نقاطی یک انتخاب کاملاً منطقی و حرفه‌ای است.



• نکات نصب و راه‌اندازی حرفه‌ای

• چک‌لیست نصب پیشنهادی

برای استفاده مطمئن از این کانکتور، رعایت موارد زیر ضروری است:

• بررسی کد فنی کامل: 6ES7972-0BB12-0XA0
• استفاده از کابل استاندارد PROFIBUS
• اتصال صحیح هادی‌های A و B
• کنترل وضعیت سوئیچ Termination
• بررسی محکم بودن پیچ‌های اتصال DB9
• اطمینان از تماس کامل شیلد
• تست شبکه با ابزار PROFIBUS Tester در پروژه‌های حساس

• خطاهای رایج نصب

رایج‌ترین اشتباهات شامل موارد زیر است:

• جابه‌جایی سیم‌های A و B
• فعال بودن ترمینیشن در نود میانی
• استفاده از کابل غیراستاندارد
• اتصال ناقص شیلد
• فشار مکانیکی بیش از حد به کانکتور
• استفاده از سوکت PG به‌عنوان راهکار دائمی برای انشعاب غیراصولی



سوالات متداول درباره کانکتور 6ES7972-0BB12-0XA0

• آیا این کانکتور برای سرعت 12Mbps مناسب است؟

بله. این مدل برای شبکه‌های PROFIBUS DP با سرعت تا 12 Mbit/s طراحی شده است، البته به شرط رعایت طول مجاز کابل، شیلدینگ و ترمینیشن صحیح.

• سوکت PG چه مزیتی ایجاد می‌کند؟

سوکت PG امکان اتصال لپ‌تاپ، PG یا آداپتور PROFIBUS را بدون جداکردن کانکتور اصلی فراهم می‌کند. این ویژگی برای عیب‌یابی و مانیتورینگ بسیار ارزشمند است.

• آیا این کانکتور برای نودهای میانی مناسب است؟

بله. اگر در نود میانی استفاده شود، باید Termination خاموش باشد. در این حالت باس از طریق کانکتور عبور می‌کند و سوکت PG نیز برای سرویس قابل استفاده است.

• آیا وجود PG باعث افت کیفیت شبکه می‌شود؟

در طراحی استاندارد زیمنس، سوکت PG برای استفاده مهندسی پیش‌بینی شده و در صورت استفاده صحیح مشکلی ایجاد نمی‌کند. اما نباید از آن برای انشعاب‌های طولانی یا دائمی غیراستاندارد استفاده شود.

• تفاوت این مدل با 6ES7972-0BA12-0XA0 چیست؟

مدل 0BB12 دارای سوکت PG است، اما مدل 0BA12 فاقد سوکت PG می‌باشد. هر دو ۹۰ درجه و مناسب PROFIBUS DP هستند، اما 0BB12 برای نقاط سرویس و عیب‌یابی مناسب‌تر است.



• جمع‌بندی مهندسی

کانکتور پروفی‌باس زیمنس 6ES7972-0BB12-0XA0 یک انتخاب حرفه‌ای برای نقاط حساس شبکه PROFIBUS است؛ جایی که اتصال پایدار، طراحی مکانیکی مناسب، عملکرد ایزوله و دسترسی مهندسی هم‌زمان اهمیت دارند. طراحی ۹۰ درجه آن مدیریت کابل در تابلو را ساده‌تر می‌کند، پشتیبانی از سرعت 12 Mbit/s آن را برای شبکه‌های پرسرعت PROFIBUS DP مناسب می‌سازد و سوکت PG، ارزش عملیاتی بزرگی در عیب‌یابی و راه‌اندازی فراهم می‌کند.

اگر در یک پروژه SIMATIC به نقطه‌ای نیاز دارید که هم اتصال دائم شبکه را تضمین کند و هم امکان ورود سریع مهندس به باس را بدهد، مدل 6ES7972-0BB12-0XA0 دقیقاً همان کانکتور استراتژیکی است که باید در طراحی لحاظ شود.
