معرفی و بررسی فنی ماژول توزین زیمنس مدل (1 channel) SIWAREX WP241 با کد فنی 7MH4960-4AA01

ماژول توزین (weigher electronic) SIWAREX WP231 (۱ کانال) برای لودسل های فشار سنج / تسمه نقاله‌ها (۴-۱ میلی‌ولت/ولت) برای اتصال به SIMATIC S7-1200 یا استفاده به تنهایی، پورت RS485 و پورت اترنت، ورودی/خروجی داخلی: ۴ عدد ورودی دیجیتال / ۴ عدد خروجی دیجیتال / ۱ عدد خروجی آنالوگ (۰ یا ۴ تا ۲۰ میلی‌آمپر)

بررسی تخصصی ماژول توزین زیمنس SIWAREX WP241 با کد فنی 7MH4960-4AA01

معرفی ماژول توزین SIWAREX WP241 برای SIMATIC S7-1200

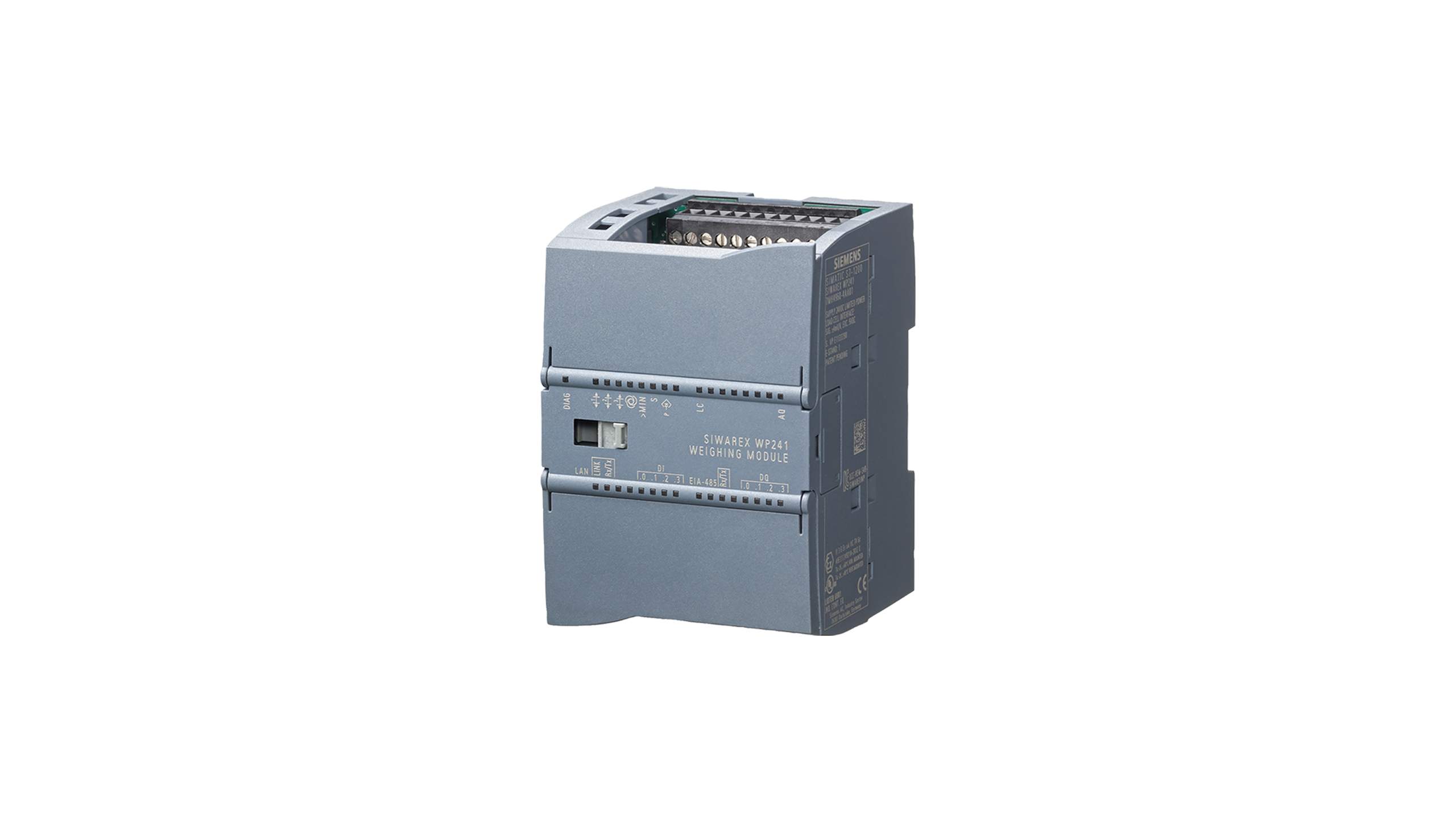

ماژول توزین زیمنس SIWAREX WP241 با کد فنی 7MH4960-4AA01 یک واحد الکترونیک توزین یا Weighing Electronics صنعتی از خانواده SIWAREX است که به‌طور ویژه برای کاربردهای توزین پیوسته، به‌خصوص تسمه نقاله‌ها، Belt Scale، Belt Weigher و سیستم‌های انتقال مواد فله‌ای طراحی شده است. این ماژول به‌صورت 1 Channel عرضه می‌شود و برای دریافت سیگنال لودسل‌های کرنش‌سنج یا Strain Gauge Load Cell با محدوده خروجی 1 تا 4 میلی‌ولت بر ولت (mV/V) کاربرد دارد.

نکته مهم این است که در متن مشخصات، نام SIWAREX WP231 آمده، اما با توجه به کد فنی 7MH4960-4AA01 و عنوان محصول، موضوع اصلی این محتوا SIWAREX WP241 است. از نظر مهندسی، WP241 بیشتر به سمت توزین دینامیک و کاربردهای تسمه‌ای متمایل است، درحالی‌که WP231 معمولاً در بسیاری از پروژه‌ها برای توزین استاتیک، مخزن، قیف و سیستم‌های پرکن شناخته می‌شود.

ماژول 7MH4960-4AA01 می‌تواند هم در کنار SIMATIC S7-1200 استفاده شود و هم به‌صورت Standalone عمل کند. وجود پورت‌های Ethernet و RS485، به‌همراه ورودی/خروجی داخلی شامل 4 ورودی دیجیتال، 4 خروجی دیجیتال و 1 خروجی آنالوگ 0/4 تا 20 میلی‌آمپر، باعث شده این ماژول فقط یک کارت اندازه‌گیری وزن نباشد؛ بلکه یک کنترلر تخصصی برای فرآیندهای توزین صنعتی محسوب شود.

جایگاه SIWAREX WP241 در سیستم‌های توزین صنعتی

• چرا WP241 برای تسمه نقاله‌ها مهم است؟

در سیستم‌های انتقال مواد، فقط دانستن وزن لحظه‌ای کافی نیست. مهندس فرآیند معمولاً به پارامترهایی مانند نرخ جریان مواد، مجموع وزن عبوری، سرعت تسمه، وضعیت لودسل، پایداری سیگنال و صحت کالیبراسیون نیاز دارد. ماژول SIWAREX WP241 دقیقاً برای همین سناریو طراحی شده است.

در یک Belt Weigher، لودسل وزن مواد عبوری روی بخش مشخصی از تسمه را اندازه‌گیری می‌کند. سپس با ترکیب وزن اندازه‌گیری‌شده و سرعت تسمه، مقدار دبی جرمی یا Mass Flow Rate محاسبه می‌شود. این مقدار می‌تواند برای کنترل فرآیند، ثبت تولید، مدیریت مصرف مواد خام، دوزینگ پیوسته یا کنترل Feed Rate استفاده شود.

در چنین کاربردهایی، WP241 وظایف زیر را انجام می‌دهد:

• دریافت سیگنال میلی‌ولتی بسیار کوچک از لودسل
• تقویت و فیلتر دیجیتال سیگنال وزن
• محاسبه وزن لحظه‌ای روی تسمه
• محاسبه نرخ عبور مواد
• ثبت مجموع مواد عبوری یا Totalizer
• ارسال مقدار وزن یا دبی از طریق Ethernet، RS485 یا خروجی آنالوگ
• کنترل فرآیند با ورودی/خروجی دیجیتال داخلی

• تفاوت نگاه مهندسی در توزین استاتیک و دینامیک

در توزین استاتیک، مثل مخزن یا هاپر، سیستم معمولاً منتظر پایدار شدن وزن می‌ماند. اما در تسمه نقاله، مواد دائماً در حرکت هستند. این یعنی الگوریتم اندازه‌گیری باید با لرزش، نوسان مکانیکی، تغییر سرعت تسمه، ضربه مواد، تغییرات بارگذاری و نویز صنعتی کنار بیاید.

در همین نقطه، ارزش فنی SIWAREX WP241 مشخص می‌شود. این ماژول برای محیط‌هایی طراحی شده که وزن‌کشی پیوسته و زمان واقعی اهمیت دارد. بنابراین در پروژه‌هایی مثل معدن، سیمان، فولاد، صنایع غذایی، پتروشیمی، خوراک دام، انتقال پودر، شن، گندله، زغال‌سنگ و مواد دانه‌ای، انتخاب آن کاملاً منطقی است.

مشخصات فنی SIWAREX WP241 با کد 7MH4960-4AA01

• ویژگی‌های کلیدی ماژول

ماژول SIWAREX WP241 1 Channel از نظر سخت‌افزاری و ارتباطی، ترکیبی هوشمند از اندازه‌گیری دقیق و کنترل محلی را ارائه می‌دهد. مشخصات اصلی محصول عبارت‌اند از:

• برند: Siemens
• خانواده محصول: SIWAREX
• مدل: WP241
• کد فنی: 7MH4960-4AA01
• نوع تجهیز: Weighing Electronics / ماژول توزین صنعتی
• تعداد کانال: 1 کانال
• نوع لودسل قابل اتصال: Strain Gauge Load Cell
• محدوده سیگنال لودسل: 1 تا 4 mV/V
• کاربرد اصلی: تسمه نقاله، Belt Scale، Belt Weigher، توزین پیوسته
• قابلیت اتصال: SIMATIC S7-1200 یا استفاده مستقل
• پورت ارتباطی: Ethernet
• پورت سریال: RS485
• ورودی دیجیتال داخلی: 4 عدد DI
• خروجی دیجیتال داخلی: 4 عدد DO
• خروجی آنالوگ: 1 عدد AO با محدوده 0/4 تا 20 mA
• محیط مهندسی: TIA Portal و ابزارهای تخصصی SIWAREX
• سناریوهای کاربردی: مواد فله‌ای، خطوط انتقال، دوزینگ پیوسته، ثبت تولید

• اهمیت خروجی آنالوگ 0/4 تا 20 میلی‌آمپر

وجود خروجی آنالوگ در WP241 یک مزیت کاملاً عملیاتی است. در بسیاری از کارخانه‌ها هنوز سیستم‌های قدیمی DCS، کنترلرهای محلی، رکوردرها یا نمایشگرهای مستقل از سیگنال 4-20 mA استفاده می‌کنند. بنابراین خروجی آنالوگ ماژول می‌تواند مقدارهایی مانند وزن لحظه‌ای، نرخ جریان مواد یا ظرفیت عبوری را به تجهیزات دیگر ارسال کند.

کاربردهای خروجی آنالوگ:

• ارسال Feed Rate به کنترلر سرعت نوار
• نمایش وزن روی Indicator مستقل
• اتصال به DCS قدیمی
• ارسال مقدار دبی به رکوردر صنعتی
• کنترل حلقه بسته دوزینگ پیوسته

از دید نگهداری، سیگنال 4-20 mA همچنان یکی از قابل‌اعتمادترین روش‌های انتقال داده در محیط‌های صنعتی سنگین است.

معماری اجرایی SIWAREX WP241 در پروژه‌های S7-1200

• اتصال به SIMATIC S7-1200

وقتی WP241 در کنار SIMATIC S7-1200 استفاده می‌شود، داده‌های وزن و وضعیت تجهیز می‌توانند وارد منطق کنترلی PLC شوند. در این حالت، مهندس کنترل می‌تواند مقدارهای توزین را برای کنترل موتور، اینورتر، شیر، آلارم، توقف اضطراری یا ثبت اطلاعات تولید استفاده کند.

معماری معمول شامل این اجزاست:

• لودسل یا مجموعه لودسل تسمه
• جعبه اتصال یا Junction Box
• سنسور سرعت تسمه، در صورت نیاز
• ماژول SIWAREX WP241
• CPU سری S7-1200
• HMI یا SCADA
• درایو کنترل‌کننده سرعت نوار نقاله

در این ساختار، WP241 بخش اندازه‌گیری تخصصی را انجام می‌دهد و PLC تصمیم‌های کنترلی سطح بالاتر را اجرا می‌کند.

• استفاده Standalone بدون PLC

یکی از ویژگی‌های جذاب 7MH4960-4AA01 قابلیت استفاده مستقل است. این موضوع برای پروژه‌هایی ارزشمند است که نیاز به یک سیستم توزین محلی دارند اما نمی‌خواهند الزاماً یک PLC کامل درگیر کنند.

در حالت مستقل، ورودی/خروجی‌های داخلی ماژول نقش زیادی دارند:

• ورودی دیجیتال برای Start، Stop، Reset Totalizer یا فرمان Zero
• خروجی دیجیتال برای آلارم، وضعیت Run، خطای لودسل یا کنترل تجهیز جانبی
• خروجی آنالوگ برای ارسال مقدار وزن یا Flow
• Ethernet برای مانیتورینگ، تنظیمات و ارتباط سطح بالاتر
• RS485 برای ارتباط سریال صنعتی

این طراحی باعث می‌شود WP241 در پروژه‌های Retrofit نیز بسیار کاربردی باشد.

نکات مهندسی نصب و کابل‌کشی

• کابل‌کشی لودسل و کنترل نویز

سیگنال لودسل در محدوده میلی‌ولت است؛ یعنی هر خطای ارت، نویز الکترومغناطیسی یا مسیر کابل‌کشی اشتباه می‌تواند روی اندازه‌گیری اثر بگذارد. در کاربردهای تسمه نقاله، موتورهای بزرگ، اینورترها و کابل‌های قدرت معمولاً نزدیک تجهیز هستند، پس رعایت EMC حیاتی است.

توصیه‌های کلیدی:

• از کابل شیلددار مخصوص لودسل استفاده شود.
• کابل لودسل از کابل قدرت و خروجی VFD جدا عبور کند.
• شیلد کابل طبق دستورالعمل زیمنس زمین شود.
• Junction Box صنعتی با ترمینال مناسب انتخاب شود.
• اتصال مکانیکی لودسل بدون تنش جانبی اجرا شود.
• مسیر مکانیکی تسمه از نظر لرزش و ضربه بررسی شود.

• کالیبراسیون و تنظیمات اولیه

کالیبراسیون در توزین تسمه‌ای فقط یک عملیات نرم‌افزاری ساده نیست؛ یک فرآیند مهندسی ترکیبی از مکانیک، ابزار دقیق و کنترل است. برای WP241 باید موارد زیر با دقت انجام شود:

• تنظیم Zero در حالت بدون بار
• Span Calibration با وزنه یا روش مرجع
• بررسی طول ناحیه توزین روی تسمه
• تنظیم سرعت تسمه یا ورودی مربوط به سرعت
• بررسی جهت حرکت و وضعیت مکانیکی رولیک‌ها
• ثبت پارامترهای لودسل و ظرفیت نامی
• تست تکرارپذیری در چند نرخ بارگذاری مختلف

در سیستم‌های حساس، توصیه می‌شود بعد از کالیبراسیون اولیه، چند مرحله تست عملیاتی با ماده واقعی انجام شود.

کاربردهای صنعتی SIWAREX WP241

• صنایع سیمان، معدن و مواد فله‌ای

در معادن و کارخانه‌های سیمان، کنترل مقدار مواد عبوری از نوار نقاله برای تولید پایدار ضروری است. WP241 می‌تواند مقدار عبوری سنگ، کلینکر، گچ، زغال‌سنگ، سنگ‌آهک یا مواد افزودنی را اندازه‌گیری کند.

مزایا در این صنعت:

• کنترل دقیق Feed به آسیاب
• ثبت تولید واقعی
• پایش مصرف مواد خام
• جلوگیری از Overload نوار
• ارسال آلارم در شرایط غیرعادی

• صنایع غذایی و خوراک دام

در خطوط تولید مواد غذایی یا خوراک دام، دوزینگ پیوسته و ردیابی مقدار مواد اهمیت زیادی دارد. SIWAREX WP241 می‌تواند برای توزین آرد، غلات، پودر، دانه، شکر یا مواد افزودنی استفاده شود.

مزیت اصلی در اینجا، ترکیب دقت اندازه‌گیری با قابلیت ارتباطی Ethernet و RS485 است.

• پروژه‌های Retrofit و نوسازی

در بسیاری از کارخانه‌ها سیستم توزین قدیمی وجود دارد، اما نیاز به ارتباط با PLC جدید یا SCADA احساس می‌شود. WP241 به‌دلیل پورت‌های ارتباطی و خروجی آنالوگ، گزینه‌ای مناسب برای نوسازی مرحله‌ای است؛ بدون اینکه کل معماری کنترل یک‌باره تغییر کند.

عیب‌یابی و Diagnostics در SIWAREX WP241

• خطاهای رایج در میدان

بخش زیادی از مشکلات سیستم‌های توزین از خود ماژول نیست، بلکه از نصب مکانیکی، کابل‌کشی یا کالیبراسیون نادرست ناشی می‌شود. خطاهای رایج شامل موارد زیر است:

• نوسان وزن به دلیل لرزش مکانیکی
• Drift در Zero به علت تنش روی لودسل
• نویز ناشی از اینورتر یا کابل قدرت
• قطع یا شل‌شدن کابل لودسل
• خطای Junction Box
• کالیبراسیون ناقص یا غیرواقعی
• تنظیم اشتباه خروجی آنالوگ
• ناسازگاری مقدار محاسبه‌شده با سرعت واقعی تسمه

• روش عیب‌یابی پیشنهادی

برای تحلیل خطا بهتر است سیستم مرحله‌به‌مرحله بررسی شود:

• ابتدا مقدار خام وزن و وضعیت لودسل بررسی شود.
• سپس Zero بدون بار تست شود.
• خروجی لودسل از نظر پایداری کنترل شود.
• وضعیت کابل شیلد و ارت بررسی شود.
• سرعت تسمه با مقدار واقعی تطبیق داده شود.
• خروجی آنالوگ با میلی‌آمپرمتر تست شود.
• ارتباط Ethernet یا RS485 در حالت Online بررسی شود.
• پارامترهای کالیبراسیون با مستندات پروژه مقایسه شود.

این روش باعث می‌شود خطای مکانیکی با خطای الکترونیکی اشتباه گرفته نشود.

سوالات متداول درباره SIWAREX WP241

• کد فنی ماژول SIWAREX WP241 چیست؟

کد فنی این ماژول 7MH4960-4AA01 است و به‌عنوان ماژول توزین 1 کاناله برای کاربردهای صنعتی، به‌خصوص تسمه نقاله و توزین پیوسته استفاده می‌شود.

• آیا WP241 به SIMATIC S7-1200 متصل می‌شود؟

بله. SIWAREX WP241 برای اتصال به SIMATIC S7-1200 مناسب است و می‌تواند داده‌های وزن، دبی، وضعیت و خطا را در اختیار سیستم کنترل قرار دهد.

• آیا می‌توان از WP241 بدون PLC استفاده کرد؟

بله. این ماژول قابلیت Standalone دارد و با 4 ورودی دیجیتال، 4 خروجی دیجیتال، خروجی آنالوگ و پورت‌های ارتباطی می‌تواند در برخی کاربردها مستقل کار کند.

• چه نوع لودسلی به WP241 متصل می‌شود؟

لودسل‌های کرنش‌سنج یا فشارسنج با خروجی 1 تا 4 mV/V برای اتصال به این ماژول مناسب هستند.

• خروجی آنالوگ WP241 چه کاربردی دارد؟

خروجی 0/4 تا 20 mA می‌تواند برای ارسال وزن، نرخ جریان یا مقدار فرآیندی به نمایشگر، DCS، PLC دیگر، درایو یا رکوردر صنعتی استفاده شود.

• تفاوت اصلی WP241 با WP231 چیست؟

به‌صورت کاربردی، WP241 بیشتر برای سیستم‌های توزین پیوسته و تسمه نقاله‌ها هدف‌گذاری شده، درحالی‌که WP231 معمولاً در پروژه‌های توزین استاتیک، مخزن، هاپر و پرکن کاربرد پررنگ‌تری دارد.

جمع‌بندی مهندسی

ماژول SIWAREX WP241 زیمنس با کد فنی 7MH4960-4AA01 یک ماژول توزین 1 کاناله قدرتمند برای پروژه‌هایی است که اندازه‌گیری وزن در شرایط صنعتی سنگین و دینامیک اهمیت دارد. پشتیبانی از لودسل‌های 1 تا 4 mV/V، قابلیت اتصال به SIMATIC S7-1200، امکان استفاده مستقل، پورت‌های Ethernet و RS485، چهار ورودی دیجیتال، چهار خروجی دیجیتال و یک خروجی آنالوگ 0/4-20 mA، این ماژول را به گزینه‌ای دقیق و انعطاف‌پذیر برای Belt Scale، Belt Weigher، دوزینگ پیوسته و انتقال مواد فله‌ای تبدیل می‌کند.

اگر در یک پروژه صنعتی با تسمه نقاله، مواد عبوری، نرخ خوراک، ثبت تولید یا کنترل دبی جرمی سروکار دارید، SIWAREX WP241 7MH4960-4AA01 از آن تجهیزاتی است که هم در سطح ابزار دقیق و هم در سطح اتوماسیون ارزش واقعی خودش را نشان می‌دهد؛ مخصوصاً وقتی کالیبراسیون، کابل‌کشی، EMC و مکانیک نصب با دقت مهندسی اجرا شده باشد.
