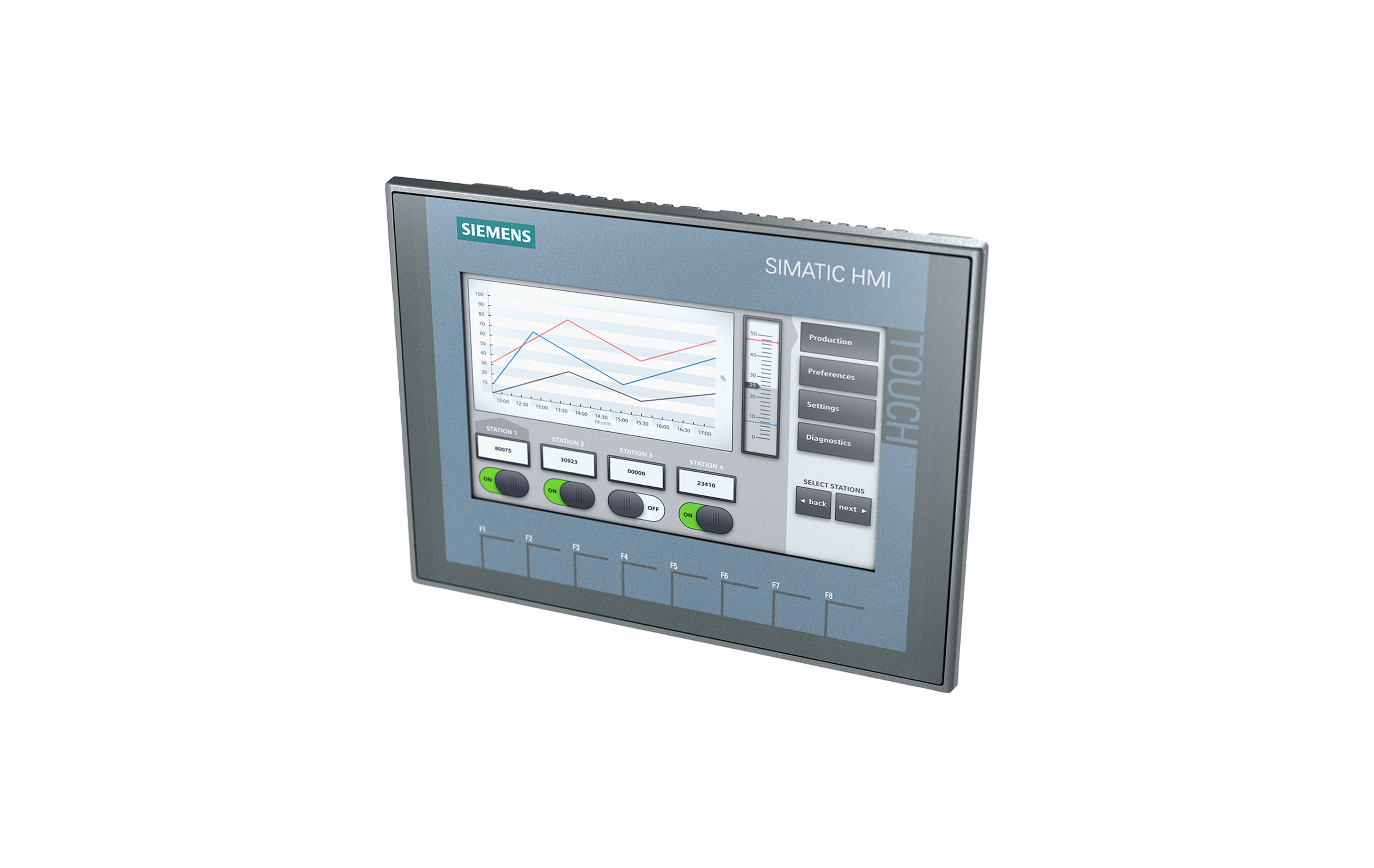

بررسی کلی اچ‌ ام آی زیمنس SIMATIC HMI, KTP700 BASIC با کدفنی 6AV2123-2GB03-0AX0

سیماتیک پنل

نمایشگر ۷ اینچ لمسی(از نوع TFT) به همراه ۸ کلید با قایلیت شخصی سازی

پشتیبانی از بیش از ۶۵ هزار رنگ

دارای یک عدد پورت پروفی‌نت

برنامه‌نویسی و کانفیگ با استفاده از WinCC Basic V13/ STEP 7 Basic V13



اچ‌ ام آی زیمنس SIMATIC HMI KTP700 Basic PN

کد فنی: 6AV2123-2GB03-0AX0

اچ‌ ام آی SIMATIC HMI KTP700 Basic PN یکی از پنل‌های اپراتوری پرکاربرد در سری SIMATIC Basic Panels زیمنس است که برای مانیتورینگ و کنترل فرآیندهای صنعتی در پروژه‌های کوچک و متوسط طراحی شده است. این پنل با بهره‌گیری از نمایشگر لمسی ۷ اینچی TFT و پشتیبانی از بیش از ۶۵ هزار رنگ، امکان نمایش دقیق اطلاعات، نمودارها و گرافیک‌های صنعتی را فراهم می‌کند.

مدل KTP700 Basic PN با کد فنی 6AV2123-2GB03-0AX0 از طریق پورت شبکه Profinet به PLCهای زیمنس و سایر تجهیزات اتوماسیون متصل می‌شود. استفاده از پروفی‌نت باعث افزایش سرعت تبادل داده و ارتباط پایدار در شبکه‌های صنعتی مدرن می‌شود. اگر برای سیستم اتوماسیون خود به دنبال یک HMI با نمایشگر مناسب، امکانات کنترلی کامل و قیمت اقتصادی هستید، این مدل یکی از بهترین گزینه‌ها در بازار محسوب می‌شود.



معرفی کامل HMI زیمنس KTP700 Basic PN

پنل اپراتوری KTP700 Basic PN برای پروژه‌هایی طراحی شده که نیاز به فضای نمایشی بزرگ‌تر نسبت به پنل‌های کوچک مانند KTP400 دارند اما همچنان باید هزینه پروژه کنترل شود. نمایشگر ۷ اینچی عریض (Widescreen) این پنل فضای کافی برای نمایش اطلاعات فرآیندی، صفحات گرافیکی، آلارم‌ها و پارامترهای کنترلی را در اختیار اپراتور قرار می‌دهد.

این HMI علاوه بر صفحه لمسی، دارای ۸ کلید فیزیکی قابل برنامه‌ریزی است که به اپراتور اجازه می‌دهد برخی دستورات مهم را بدون نیاز به لمس صفحه اجرا کند. این ویژگی به‌ویژه در محیط‌های صنعتی که اپراتورها با دستکش کار می‌کنند یا محیط دارای آلودگی روغن و گردوغبار است بسیار کاربردی خواهد بود.

از نظر نرم‌افزاری نیز این پنل کاملاً با TIA Portal و نرم‌افزار WinCC Basic V13 سازگار است. مهندسان اتوماسیون می‌توانند با استفاده از این نرم‌افزارها صفحات گرافیکی، آلارم‌ها، دکمه‌های کنترلی و نمودارهای مختلف را طراحی کرده و ارتباط بین PLC و HMI را به‌سادگی برقرار کنند.



نمایشگر ۷ اینچی با کیفیت صنعتی

یکی از مهم‌ترین ویژگی‌های KTP700 Basic PN نمایشگر ۷ اینچی آن است که فضای مناسبی برای مانیتورینگ فرآیندهای صنعتی فراهم می‌کند. در بسیاری از خطوط تولید، اپراتور نیاز دارد هم‌زمان اطلاعات مختلفی مانند سرعت موتور، دما، فشار یا وضعیت دستگاه‌ها را مشاهده کند.

نمایشگر این پنل دارای مشخصات زیر است:

• صفحه نمایش TFT لمسی صنعتی

• پشتیبانی از ۶۵,۵۳۶ رنگ

• وضوح مناسب برای نمایش گرافیک‌های صنعتی

• زاویه دید مناسب برای اپراتور

• عملکرد پایدار در محیط‌های صنعتی

این نمایشگر برای استفاده مداوم در خطوط تولید طراحی شده و در برابر شرایط محیطی صنعتی عملکرد قابل اعتمادی دارد.



ارتباط شبکه از طریق Profinet

یکی از تفاوت‌های مهم این مدل با نسخه DP استفاده از پورت Profinet است. پروفی‌نت یکی از سریع‌ترین و رایج‌ترین پروتکل‌های ارتباطی در اتوماسیون صنعتی مدرن محسوب می‌شود.

مزایای استفاده از Profinet عبارت‌اند از:

• سرعت بالای انتقال داده

• کابل‌کشی ساده‌تر نسبت به برخی شبکه‌های قدیمی

• امکان یکپارچه‌سازی کامل با PLCهای جدید زیمنس

• کاهش تأخیر در انتقال اطلاعات

• پایداری بالا در شبکه‌های صنعتی

به همین دلیل مدل KTP700 Basic PN گزینه‌ای بسیار مناسب برای سیستم‌هایی است که از PLCهای سری S7‑1200 و S7‑1500 استفاده می‌کنند.



کلیدهای فیزیکی قابل برنامه‌ریزی

در کنار صفحه لمسی این HMI، ۸ کلید فیزیکی (F1 تا F8) قرار دارد که می‌توان برای هرکدام عملکرد خاصی تعریف کرد. این کلیدها باعث افزایش سرعت عملکرد اپراتور و سهولت کنترل سیستم می‌شوند.

برخی از کاربردهای این کلیدها عبارت‌اند از:

• استارت و استاپ دستگاه‌ها

• تغییر صفحات مانیتورینگ

• تأیید آلارم‌ها

• تغییر پارامترهای فرآیند

• فعال‌سازی حالت‌های عملیاتی مختلف

وجود این کلیدها باعث می‌شود حتی در شرایطی که لمس صفحه دشوار است، کنترل سیستم همچنان به‌راحتی انجام شود.



ویژگی‌ها و مزایای اصلی KTP700 Basic PN

نمایشگر بزرگ و خوانا

صفحه نمایش ۷ اینچی فضای کافی برای طراحی صفحات گرافیکی حرفه‌ای فراهم می‌کند.

ارتباط سریع از طریق Profinet

پشتیبانی از پروفی‌نت باعث می‌شود ارتباط این HMI با PLC بسیار سریع و پایدار باشد.

رابط کاربری ساده

طراحی رابط کاربری در سری Basic Panels بسیار ساده و کاربرپسند است و اپراتورها به سرعت با آن کار می‌کنند.

قیمت اقتصادی

در مقایسه با سری Comfort Panel، این مدل قیمت بسیار مناسب‌تری دارد و برای پروژه‌های اقتصادی گزینه‌ای عالی محسوب می‌شود.

نصب و راه‌اندازی آسان

نصب این HMI در تابلوهای کنترل بسیار ساده است و مهندسان اتوماسیون می‌توانند در مدت کوتاهی آن را راه‌اندازی کنند.

طراحی صنعتی مقاوم

ساختار این پنل برای استفاده در محیط‌های صنعتی طراحی شده و در برابر شرایط سخت کاری دوام بالایی دارد.



مشخصات فنی SIMATIC HMI KTP700 Basic PN

• نوع پنل: SIMATIC Basic Panel

• مدل: KTP700 Basic PN

• کد فنی: 6AV2123-2GB03-0AX0

• اندازه نمایشگر: ۷ اینچ Widescreen

• نوع صفحه نمایش: TFT لمسی

• تعداد کلیدهای سخت‌افزاری: ۸ کلید (F1 تا F8)

• رنگ‌های قابل نمایش: بیش از ۶۵,۰۰۰ رنگ

• درگاه ارتباطی: 1x RJ45 Profinet

• نرم‌افزار برنامه‌نویسی: WinCC Basic V13 / STEP 7 Basic V13

• ولتاژ تغذیه: 24V DC



کاربردهای صنعتی HMI KTP700 Basic PN

این HMI در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد، از جمله:

• خطوط تولید کارخانه‌ها

• ماشین‌آلات بسته‌بندی

• سیستم‌های مونتاژ صنعتی

• صنایع غذایی و دارویی

• تجهیزات CNC و ماشین‌آلات صنعتی

• سیستم‌های کنترل دما و فشار

• اتوماسیون خطوط تولید نیمه‌خودکار

• تجهیزات فرآیندی در صنایع مختلف

در این کاربردها اپراتور می‌تواند از طریق این پنل وضعیت سیستم را مشاهده کرده و پارامترهای مختلف را تنظیم کند.



تفاوت KTP700 Basic PN با مدل DP

مدل‌های KTP700 Basic در دو نسخه اصلی عرضه می‌شوند:

KTP700 Basic PN

• ارتباط از طریق Profinet

• مناسب برای سیستم‌های جدید

• سازگار با PLCهای S7‑1200 و S7‑1500

KTP700 Basic DP

• ارتباط از طریق Profibus

• مناسب برای سیستم‌های قدیمی‌تر

• بیشتر در پروژه‌های مبتنی بر S7‑300 و S7‑400 استفاده می‌شود

انتخاب بین این دو مدل به نوع شبکه صنعتی مورد استفاده در پروژه بستگی دارد.



سوالات متداول

تفاوت مدل DP با این مدل (PN) چیست؟

مدل 6AV2123-2GB03-0AX0 از پورت Profinet استفاده می‌کند، در حالی که مدل DP دارای پورت Profibus است. پروفی‌نت برای شبکه‌های جدیدتر و سرعت انتقال داده بالاتر مناسب‌تر است.

آیا این HMI امکان ذخیره داده دارد؟

بله، از طریق WinCC Basic می‌توان برخی داده‌های فرآیندی را ذخیره و ثبت کرد.

آیا امکان برنامه‌نویسی با نسخه‌های جدیدتر TIA Portal وجود دارد؟

بله، پروژه‌های طراحی شده برای این پنل در نسخه‌های جدیدتر TIA Portal مانند V15، V16 و V17 نیز قابل استفاده هستند.

آیا کلیدهای F1 تا F8 قابل برنامه‌ریزی هستند؟

بله، تمام کلیدهای این پنل کاملاً قابل شخصی‌سازی هستند و می‌توان برای هرکدام عملکرد خاصی تعریف کرد.

منبع تغذیه این HMI چیست؟

این پنل با ولتاژ استاندارد صنعتی ۲۴ ولت DC تغذیه می‌شود.



جمع‌بندی

اگر در پروژه اتوماسیون صنعتی خود به یک پنل اپراتوری با نمایشگر مناسب، ارتباط سریع شبکه و قیمت اقتصادی نیاز دارید، SIMATIC HMI KTP700 Basic PN با کد فنی 6AV2123-2GB03-0AX0 یکی از بهترین انتخاب‌ها است. این HMI با نمایشگر ۷ اینچی، پشتیبانی از پروفی‌نت، کلیدهای قابل برنامه‌ریزی و سازگاری کامل با PLCهای زیمنس، راهکاری قابل اعتماد برای کنترل و مانیتورینگ فرآیندهای صنعتی ارائه می‌دهد.
