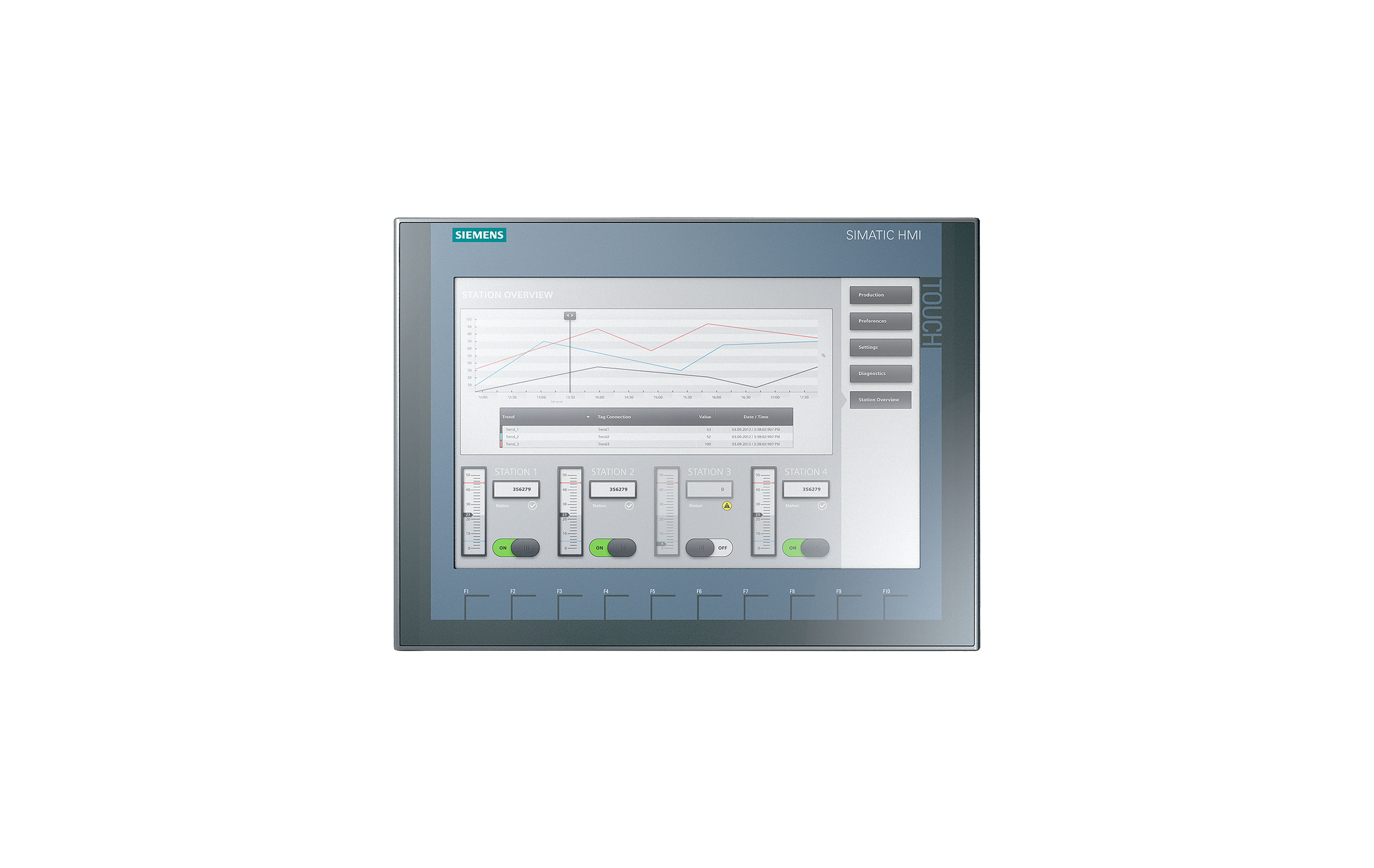

بررسی کلی اچ‌ ام آی زیمنس SIMATIC HMI, KTP1200 Basic DP با کدفنی 6AV2123-2MA03-0AX0

سیماتیک پنل

نمایشگر ۱۲ اینچ لمسی(از نوع TFT) به همراه ۱۰ کلید با قایلیت شخصی سازی

پشتیبانی از بیش از ۶۵ هزار رنگ

دارای یک عدد پورت پروفی‌باس

برنامه‌نویسی و کانفیگ با استفاده از WinCC Basic V13/ STEP 7 Basic V13



اچ‌ ام آی زیمنس SIMATIC HMI KTP1200 Basic DP

کد فنی: 6AV2123-2MA03-0AX0

اچ‌ ام آی SIMATIC HMI KTP1200 Basic DP یکی از بزرگ‌ترین و قدرتمندترین پنل‌های اپراتوری در سری SIMATIC Basic Panels زیمنس است که برای مانیتورینگ و کنترل فرآیندهای صنعتی طراحی شده است. این پنل با نمایشگر لمسی ۱۲ اینچی TFT و پشتیبانی از بیش از ۶۵ هزار رنگ، امکان نمایش واضح داده‌ها، نمودارها و صفحات گرافیکی صنعتی را فراهم می‌کند.

مدل KTP1200 Basic DP با کد فنی 6AV2123-2MA03-0AX0 به پورت ارتباطی Profibus DP مجهز است که ارتباطی پایدار و قابل اعتماد با بسیاری از PLCهای صنعتی، به‌ویژه سری S7‑300 و S7‑400، فراهم می‌کند. ترکیب صفحه‌نمایش لمسی بزرگ و ۱۰ کلید فیزیکی قابل برنامه‌ریزی باعث شده این پنل برای اپراتورها در محیط‌های صنعتی گزینه‌ای کاربردی و کارآمد باشد.

اگر در پروژه‌های اتوماسیون خود به یک HMI با نمایشگر بزرگ، کیفیت ساخت صنعتی و ارتباط پایدار با شبکه Profibus نیاز دارید، این مدل یکی از گزینه‌های اقتصادی و قابل اعتماد در میان پنل‌های زیمنس محسوب می‌شود.



معرفی کامل HMI زیمنس KTP1200 Basic DP

پنل اپراتوری KTP1200 Basic DP برای پروژه‌هایی طراحی شده که نیاز به فضای نمایش بیشتر و کنترل دقیق‌تر فرآیند دارند. نمایشگر بزرگ ۱۲ اینچی این HMI امکان مشاهده همزمان اطلاعات مختلف مانند وضعیت تجهیزات، نمودارهای روند (Trend)، پیام‌های هشدار و داده‌های عملیاتی را فراهم می‌کند.

این پنل با قابلیت نمایش بیش از ۶۵ هزار رنگ می‌تواند گرافیک‌های صنعتی، نمودارها و صفحات کنترلی را با وضوح مناسب نمایش دهد. چنین ویژگی‌ای برای خطوط تولید و ماشین‌آلاتی که اپراتور باید اطلاعات زیادی را در یک نگاه مشاهده کند بسیار مهم است.

از نظر نرم‌افزاری نیز این HMI با TIA Portal و نرم‌افزار WinCC Basic V13 سازگار است و مهندسان اتوماسیون می‌توانند به‌راحتی صفحات گرافیکی، آلارم‌ها و کنترل‌های عملیاتی را در آن طراحی کنند.



نمایشگر بزرگ ۱۲ اینچی

یکی از مهم‌ترین مزایای KTP1200 Basic DP نمایشگر بزرگ آن است. این صفحه نمایش فضای کافی برای طراحی صفحات کنترلی پیشرفته و نمایش چندین بخش اطلاعاتی در یک صفحه را فراهم می‌کند.

ویژگی‌های نمایشگر:

• صفحه نمایش TFT لمسی صنعتی

• اندازه ۱۲ اینچ

• پشتیبانی از ۶۵,۵۳۶ رنگ

• وضوح مناسب برای نمایش گرافیک‌های صنعتی

• زاویه دید مناسب برای محیط‌های صنعتی

این نمایشگر برای استفاده مداوم در محیط‌های صنعتی طراحی شده و عملکرد پایدار و قابل اعتمادی دارد.



ارتباط صنعتی از طریق Profibus DP

این مدل از پروتکل ارتباطی Profibus DP استفاده می‌کند که یکی از استانداردهای پرکاربرد در اتوماسیون صنعتی است. بسیاری از کارخانه‌ها و خطوط تولید قدیمی‌تر همچنان از این شبکه استفاده می‌کنند.

مزایای استفاده از Profibus DP شامل موارد زیر است:

• ارتباط پایدار و قابل اعتماد در محیط‌های صنعتی

• سازگاری کامل با PLCهای قدیمی‌تر زیمنس

• مناسب برای شبکه‌های صنعتی موجود

• عملکرد مناسب در پروژه‌های اتوماسیون کلاسیک

به همین دلیل KTP1200 Basic DP گزینه‌ای مناسب برای سیستم‌هایی است که بر پایه S7‑300 و S7‑400 کار می‌کنند.



کلیدهای فیزیکی قابل برنامه‌ریزی

در کنار صفحه لمسی، این پنل دارای ۱۰ کلید فیزیکی قابل برنامه‌ریزی است که امکان اجرای سریع دستورات مختلف را فراهم می‌کند.

نمونه کاربردهای این کلیدها:

• استارت و استاپ تجهیزات

• تغییر صفحات مانیتورینگ

• تأیید آلارم‌ها

• فعال‌سازی حالت‌های مختلف دستگاه

• اجرای میانبرهای عملیاتی

وجود این کلیدها باعث می‌شود اپراتور حتی در شرایطی که استفاده از صفحه لمسی دشوار است (مثلاً با دستکش صنعتی) بتواند دستگاه را کنترل کند.



ویژگی‌ها و مزایای کلیدی

نمایشگر بزرگ ۱۲ اینچی

فضای وسیع برای نمایش اطلاعات بیشتر و طراحی صفحات مانیتورینگ پیشرفته.

ارتباط Profibus DP

امکان اتصال پایدار به شبکه‌های صنعتی مبتنی بر Profibus.

رابط کاربری ترکیبی

ترکیب صفحه لمسی و کلیدهای فیزیکی برای کنترل سریع‌تر سیستم.

کیفیت ساخت صنعتی

طراحی مقاوم برای کار در محیط‌های صنعتی سخت.

سازگاری با TIA Portal

پیکربندی و برنامه‌نویسی آسان در محیط یکپارچه TIA Portal.

مناسب برای پروژه‌های بزرگ‌تر

نمایشگر بزرگ آن برای ماشین‌آلات پیچیده و خطوط تولید پیشرفته بسیار مناسب است.



مشخصات فنی SIMATIC HMI KTP1200 Basic DP

• نوع پنل: SIMATIC Basic Panel

• مدل: KTP1200 Basic DP

• کد فنی: 6AV2123-2MA03-0AX0

• اندازه نمایشگر: ۱۲ اینچ

• نوع صفحه نمایش: TFT لمسی

• رنگ‌های قابل نمایش: بیش از ۶۵,۰۰۰ رنگ

• تعداد کلیدهای فیزیکی: ۱۰ کلید قابل برنامه‌ریزی

• درگاه ارتباطی: Profibus DP

• نرم‌افزار برنامه‌نویسی: WinCC Basic V13 / STEP 7 Basic V13

• ولتاژ تغذیه: 24V DC



کاربردهای صنعتی KTP1200 Basic DP

این HMI در صنایع مختلف برای مانیتورینگ و کنترل فرآیندها استفاده می‌شود، از جمله:

• خطوط تولید صنعتی

• ماشین‌آلات بسته‌بندی

• صنایع غذایی و دارویی

• سیستم‌های مونتاژ صنعتی

• تجهیزات CNC

• سیستم‌های کنترل فرآیند

• کارخانه‌هایی با شبکه Profibus



چرا HMI زیمنس KTP1200 Basic DP انتخاب مناسبی است؟

نمایشگر بزرگ ۱۲ اینچی این پنل باعث می‌شود اپراتور دید بهتری نسبت به فرآیند داشته باشد و اطلاعات بیشتری را به‌صورت همزمان مشاهده کند. همچنین وجود ۱۰ کلید فیزیکی قابل برنامه‌ریزی و ارتباط پایدار Profibus DP باعث شده این HMI برای بسیاری از پروژه‌های صنعتی گزینه‌ای کاربردی باشد.

اگر در سیستم اتوماسیون خود از PLCهای سری S7‑300 یا S7‑400 استفاده می‌کنید و به یک پنل اپراتوری با نمایشگر بزرگ، عملکرد پایدار و قیمت مناسب نیاز دارید، مدل KTP1200 Basic DP با کد 6AV2123-2MA03-0AX0 انتخابی مناسب خواهد بود.



سوالات متداول

تفاوت نسخه DP با نسخه Profinet چیست؟

مدل DP از شبکه صنعتی Profibus استفاده می‌کند، در حالی که مدل‌های PN از Profinet بهره می‌برند که نسل جدیدتر شبکه‌های صنعتی زیمنس محسوب می‌شود.

آیا این HMI با PLCهای S7‑300 و S7‑400 سازگار است؟

بله، به دلیل استفاده از Profibus DP این پنل به‌راحتی با PLCهای سری S7‑300 و S7‑400 ارتباط برقرار می‌کند.

آیا امکان برنامه‌نویسی در نسخه‌های جدیدتر TIA Portal وجود دارد؟

بله، پروژه‌های ایجاد شده در WinCC Basic V13 معمولاً در نسخه‌های جدیدتر TIA Portal نیز قابل استفاده هستند.

آیا کلیدهای فیزیکی این پنل قابل برنامه‌ریزی هستند؟

بله، هر یک از ۱۰ کلید عملکردی این پنل کاملاً قابل تنظیم بوده و می‌توان برای اجرای دستورات مختلف یا میانبرهای عملیاتی برنامه‌ریزی کرد.
