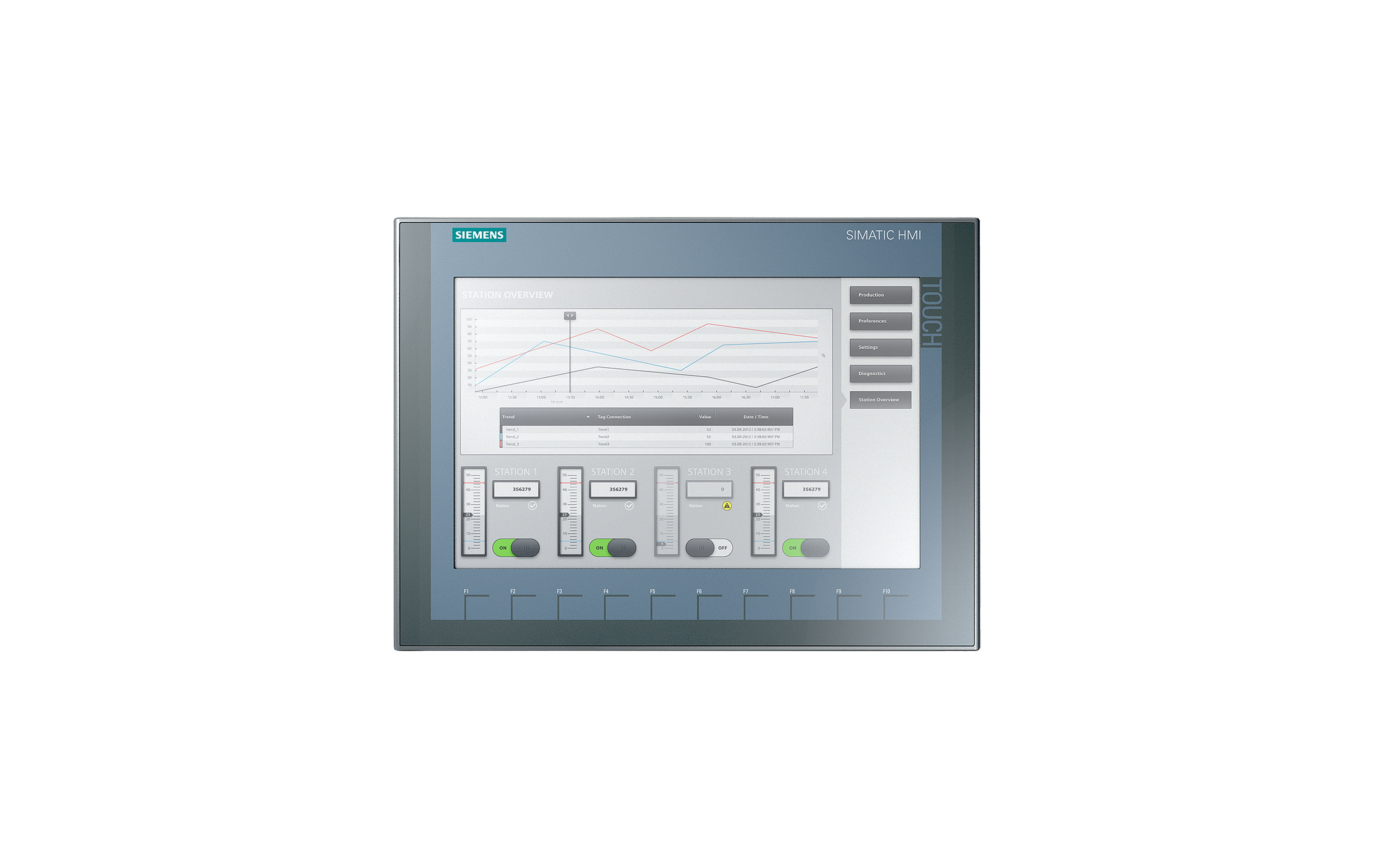

بررسی کلی اچ‌ ام آی زیمنس SIMATIC HMI, KTP1200 BASIC با کدفنی 6AV2123-2MB03-0AX0

سیماتیک پنل

نمایشگر ۱۲ اینچ لمسی(از نوع TFT) به همراه ۱۰ کلید با قایلیت شخصی سازی

پشتیبانی از بیش از ۶۵ هزار رنگ

دارای یک عدد پورت پروفی‌نت

برنامه‌نویسی و کانفیگ با استفاده از WinCC Basic V13/ STEP 7 Basic V13





HMI زیمنس SIMATIC HMI KTP1200 Basic PN

کد فنی: 6AV2123-2MB03-0AX0

اچ‌ ام آی SIMATIC HMI KTP1200 Basic PN یکی از محبوب‌ترین و پرکاربردترین پنل‌های صنعتی سری Basic زیمنس است که با نمایشگر ۱۲ اینچی، صفحه‌نمایش لمسی باکیفیت و ارتباط سریع شبکه‌ای از نوع Profinet، تجربه‌ای کاملاً حرفه‌ای برای مانیتورینگ و کنترل فرآیندهای صنعتی ارائه می‌دهد. این مدل برای پروژه‌هایی طراحی شده که نیاز به نمایشگر بزرگ، خوانایی بالا، استحکام صنعتی و ارتباط سریع با PLC دارند. اگر در محیط صنعتی با فرآیندهای گسترده، داده‌های متعدد یا صفحات گرافیکی سنگین سروکار دارید، این مدل دقیقاً همان چیزی است که عملکردی مطمئن و اقتصادی را در کنار هم فراهم می‌کند.

صفحه‌نمایش TFT این دستگاه با پشتیبانی از بیش از ۶۵ هزار رنگ، امکان نمایش جزئیات دقیق مانند نمودارهای زمانی، وضعیت سنسورها، پیام‌های هشدار، گرافیک‌های صنعتی و صفحات پیچیده کنترلی را فراهم می‌کند. همین ویژگی باعث می‌شود اپراتورها بتوانند بدون سردرگمی، وضعیت سیستم را در لحظه پایش کنند و تصمیم‌گیری سریع‌تری داشته باشند.



معرفی محصول

HMI زیمنس KTP1200 Basic PN با کد 6AV2123-2MB03-0AX0 به‌عنوان یکی از مدل‌های حرفه‌ای سری Basic، برای کاربردهایی ساخته شده است که در آن خوانایی و فضای نمایش اهمیت زیادی دارد. بسیاری از خطوط تولید که شامل چندین فرآیند موازی هستند، نیاز به نمایشگرهای بزرگ دارند تا اپراتور بتواند چند صفحه‌ی مختلف را تنها با یک نگاه مدیریت کند. صفحه‌ی ۱۲ اینچی این دستگاه دقیقاً همین نیاز را برطرف می‌کند.

پشتیبانی از Profinet مزیت مهم این مدل است. این نوع ارتباط امروزه در اکثر تجهیزات اتوماسیون مدرن مورد استفاده قرار می‌گیرد و مزایایی مانند سرعت بالا، تأخیر کم، نصب آسان و انعطاف‌پذیری بیشتر نسبت به Profibus دارد. بنابراین KTP1200 Basic PN گزینه‌ای آینده‌نگرانه برای پروژه‌هایی است که قرار است توسعه‌پذیر، قابل گسترش و مدرن باشند.

از نظر نرم‌افزاری نیز این مدل کاملاً با WinCC Basic V13 و نسخه‌های جدیدتر TIA Portal سازگار است. این موضوع باعث می‌شود مهندسین بتوانند طراحی صفحه‌ها، آلارم‌ها، نمودارها و توپولوژی ارتباطی را به‌سادگی انجام دهند.



ویژگی‌ها و مزایا

در ادامه توضیح کامل‌تر مزایای مدل ارائه شده:

• نمایشگر ۱۲ اینچ لمسی TFT با وضوح بالا

نمایشگر بزرگ مناسب محیط‌هایی است که اپراتور باید چندین پارامتر مانند دما، فشار، جریان یا وضعیت موتور را هم‌زمان ببیند. در خطوطی مانند بسته‌بندی یا صنایع غذایی این موضوع اهمیت ویژه دارد.

• نمایش بیش از ۶۵,۰۰۰ رنگ برای وضوح گرافیکی بیشتر

این صفحه امکان نمایش جزئیات دقیق نمودارها و گرافیک‌های صنعتی را فراهم می‌کند. وقتی گرافیک‌ها روان‌تر و خواناتر باشند، احتمال خطای اپراتور کمتر می‌شود.

• دارای ۱۰ کلید عملکردی قابل برنامه‌ریزی

کلیدها برای محیط‌هایی که اپراتور از دستکش استفاده می‌کند یا سطح صفحه‌نمایش ممکن است آغشته به روغن یا رطوبت باشد، بسیار کاربردی هستند. می‌توان آن‌ها را برای عملکردهای فوری مانند توقف اضطراری، تغییر صفحه یا تأیید عملیات تنظیم کرد.

• ارتباط سریع با PLC از طریق پورت Profinet

این ویژگی باعث می‌شود داده‌ها با تأخیر بسیار کم به نمایشگر برسند. برای فرآیندهایی مانند کنترل سرعت موتور، تنظیم PID یا مانیتورینگ زنده، این سرعت ارتباط ضروری است.

• طراحی مقاوم برای محیط‌های صنعتی

بدنه دستگاه در برابر لرزش، گردوغبار و پاشش آب مقاوم است. درجه حفاظت بخش جلویی دستگاه IP65 است که آن را برای نصب روی درب تابلوهای صنعتی مناسب می‌سازد.

• رابط کاربری ساده و مناسب اپراتورها

زیمنس در سری Basic طراحی ساده و کاربرپسند را در اولویت قرار داده است تا اپراتور بدون نیاز به آموزش پیچیده بتواند با HMI کار کند.

• سازگاری کامل با TIA Portal

امکان برنامه‌نویسی یکپارچه PLC و HMI در یک پروژه، باعث کاهش خطا و صرفه‌جویی بزرگ در زمان مهندسی می‌شود.



مشخصات فنی

• نوع محصول: SIMATIC HMI Basic Panel

• اندازه نمایشگر: ۱۲ اینچ TFT

• نوع صفحه: لمسی مقاومتی (Touch)

• تعداد کلیدها: ۱۰ کلید عملکردی قابل تعریف

• تعداد رنگ‌ها: بیش از ۶۵ هزار رنگ

• رابط ارتباطی: 1x Profinet (RJ45)

• ولتاژ تغذیه: 24V DC

• نرم‌افزار برنامه‌نویسی: WinCC Basic V13 در TIA Portal

• کد فنی: 6AV2123-2MB03-0AX0

• کاربرد: مانیتورینگ و کنترل سیستم‌های صنعتی

• درجه حفاظت پنل جلو: IP65

• قابلیت کار در محیط‌های صنعتی با دمای متغیر

این مشخصات باعث می‌شوند دستگاه بتواند در هر نوع محیط صنعتی از جمله صنایع فولاد، نفت و گاز، پتروشیمی، خطوط اتوماسیون بسته‌بندی، صنایع غذایی و سیستم‌های HVAC با پایداری کامل به کار گرفته شود.



چرا HMI زیمنس KTP1200 Basic PN را انتخاب کنیم؟

نمایشگر ۱۲ اینچی با کیفیت بالا

این اندازه نمایشگر برای اپراتورهایی که باید چند نمودار، وضعیت موتور، آلارم‌ها و کلیدهای نرم‌افزاری را هم‌زمان مشاهده کنند ایده‌آل است.

ارتباط سریع Profinet

پروتکل Profinet نسبت به Profibus سرعت بیشتر، تأخیر کمتر و سازگاری بهتر با سیستم‌های مدرن دارد. این موضوع برای ارتباط با PLCهای سری S7‑1200 و S7‑1500 اهمیت زیادی دارد.

صرفه‌جویی در هزینه نسبت به مدل‌های حرفه‌ای سری Comfort

اگرچه مدل‌های Comfort امکانات بیشتری دارند، اما برای بسیاری از پروژه‌ها امکانات سری Basic کافی است و هزینه کمتر، ارزش خرید بیشتری فراهم می‌کند.

عملکرد پایدار در محیط‌های صنعتی

بدنه مقاوم و طراحی صنعتی باعث می‌شود HMI بتواند در محیط‌هایی با لرزش، گردوغبار یا رطوبت به خوبی کار کند.

نصب سریع و ساده در تابلو برق

ابعاد استاندارد، وزن مناسب و سیستم نصب آسان، زمان اجرای پروژه را کاهش می‌دهد.

قابلیت توسعه پروژه در آینده

با توجه به سازگاری با TIA Portal، پروژه‌ها همیشه قابل بروز‌رسانی و توسعه خواهند بود.



سوالات متداول

تفاوت نسخه PN با مدل DP چیست؟

مدل PN از شبکه Profinet استفاده می‌کند که بر پایه Ethernet است و سرعت تبادل داده بسیار بیشتری دارد. در مقابل، مدل DP مبتنی بر Profibus است و معمولاً در سیستم‌های قدیمی‌تر استفاده می‌شود.

آیا این HMI با PLCهای S7‑1200 سازگار است؟

کاملاً بله. این مدل بهترین گزینه برای PLCهای سری S7‑1200 و S7‑1500 است و از طریق Profinet ارتباط سریع و پایدار برقرار می‌کند.

آیا امکان استفاده از نسخه‌های جدید TIA Portal وجود دارد؟

بله، پروژه‌هایی که با WinCC Basic V13 ساخته می‌شوند معمولاً در نسخه‌های جدیدتر نیز قابل باز شدن هستند.

آیا کلیدهای فیزیکی قابل برنامه‌ریزی هستند؟

بله، هر ۱۰ کلید قابل تنظیم هستند و می‌توان عملکردهای مهم را روی آن‌ها تعریف کرد.
