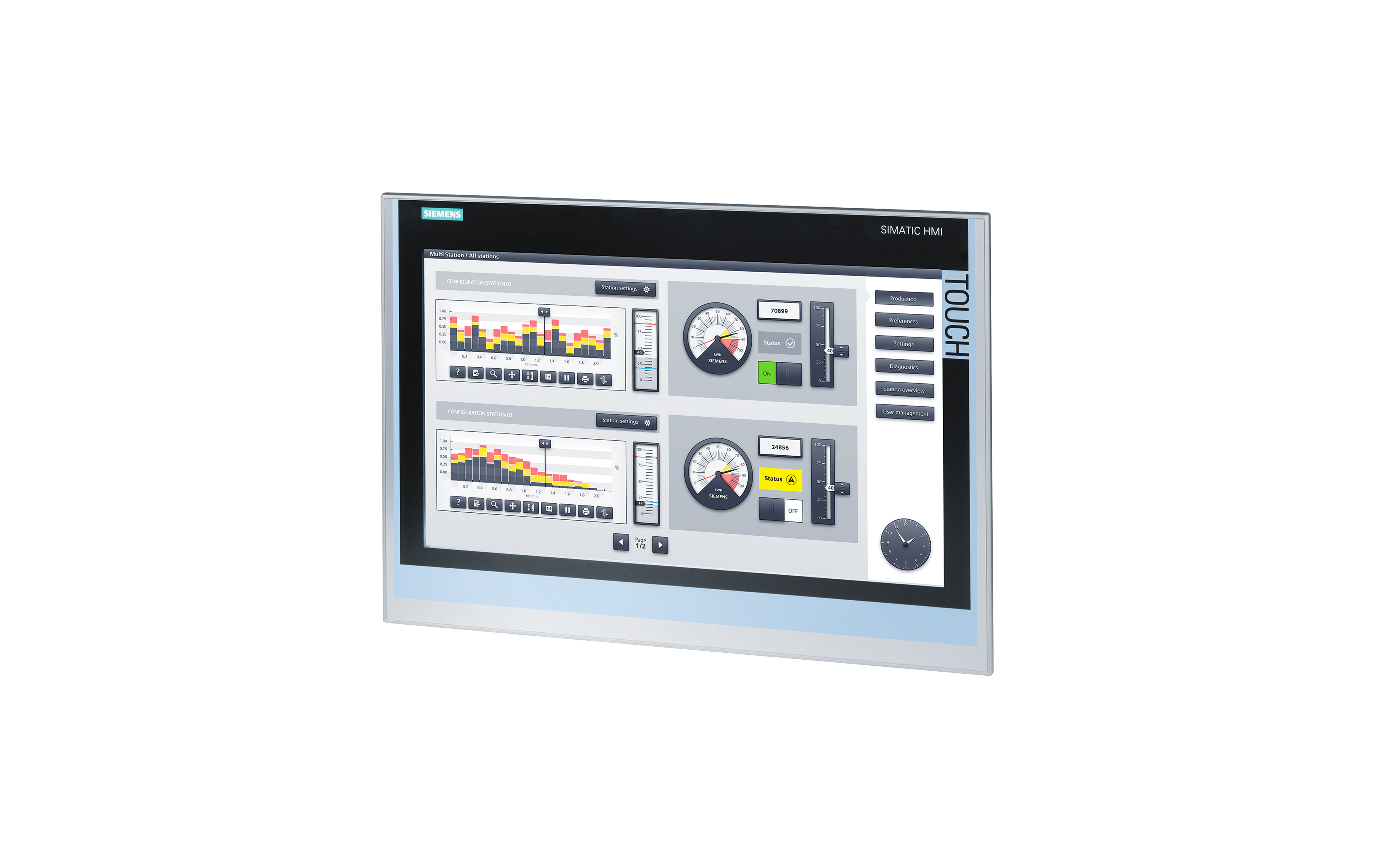

بررسی کلی اچ‌ ام آی زیمنس SIMATIC HMI, TP2200 Comfort با کدفنی 6AV2124-0XC02-0AX1

سیماتیک پنل

نمایشگر ۲۲ اینچ لمسی(از نوع TFT)

پشتیبانی از بیش از ۱۶ میلیون رنگ

دارای هفت عدد پورت

۲ پورت پروفی‌نت

۱ پورت پروفی‌باس و MPI

۲ پورت USB

۲ پورت AUX

سیستم عامل Windows CE 6.0

برنامه‌نویسی و کانفیگ با استفاده از WinCC Comfort V11



اچ‌ ام آی زیمنس SIMATIC HMI TP2200 Comfort کد 6AV2124-0XC02-0AX1

کد فنی: 6AV2124-0XC02-0AX1

HMI زیمنس SIMATIC HMI TP2200 Comfort یکی از بزرگ‌ترین و حرفه‌ای‌ترین پنل‌های لمسی صنعتی در سری Comfort Panel زیمنس است. این مدل با نمایشگر ۲۲ اینچی لمسی از نوع TFT، کیفیت تصویر فوق‌العاده، پشتیبانی از بیش از ۱۶ میلیون رنگ و مجموعه‌ای کامل از پورت‌های ارتباطی، برای پروژه‌های صنعتی بسیار بزرگ و سیستم‌های مانیتورینگ پیشرفته طراحی شده است.

در بسیاری از پروژه‌های اتوماسیون صنعتی، نیاز به نمایش حجم زیادی از اطلاعات، نمودارها، وضعیت تجهیزات و داده‌های فرآیندی وجود دارد. TP2200 Comfort با صفحه‌نمایش بسیار بزرگ خود این امکان را فراهم می‌کند که اپراتور بتواند تقریباً کل فرآیند یک سیستم صنعتی را در یک صفحه مشاهده و مدیریت کند. این ویژگی باعث افزایش سرعت تصمیم‌گیری، کاهش خطای اپراتور و بهبود بهره‌وری سیستم می‌شود.

این پنل اپراتوری با استفاده از سیستم‌عامل صنعتی Windows CE 6.0 و قابلیت برنامه‌نویسی در محیط WinCC Comfort V11، عملکردی پایدار و حرفه‌ای در محیط‌های صنعتی سخت ارائه می‌دهد.



معرفی HMI زیمنس TP2200 Comfort

TP2200 Comfort یکی از قدرتمندترین پنل‌های HMI زیمنس است که برای کاربردهایی طراحی شده که نیاز به نمایش اطلاعات بسیار زیاد در یک صفحه بزرگ دارند. این پنل با صفحه‌نمایش ۲۲ اینچی خود، فضای بسیار وسیعی برای طراحی رابط کاربری گرافیکی فراهم می‌کند.

در پروژه‌های صنعتی بزرگ مانند کارخانه‌های تولیدی، پالایشگاه‌ها، صنایع پتروشیمی، نیروگاه‌ها یا خطوط تولید پیچیده، اپراتور باید بتواند همزمان چندین بخش از سیستم را کنترل و نظارت کند. در چنین شرایطی، استفاده از یک HMI بزرگ مانند TP2200 Comfort به شدت کارآمد است.

این مدل با ترکیب نمایشگر بزرگ، سرعت پردازش مناسب، پورت‌های ارتباطی کامل و سازگاری گسترده با PLCهای زیمنس، به یکی از گزینه‌های حرفه‌ای در پروژه‌های صنعتی تبدیل شده است.



ویژگی‌های کلیدی HMI زیمنس TP2200 Comfort

نمایشگر لمسی ۲۲ اینچ TFT

مهم‌ترین ویژگی این مدل صفحه‌نمایش بسیار بزرگ ۲۲ اینچی است. این نمایشگر از نوع TFT Touchscreen بوده و امکان کنترل سیستم از طریق لمس مستقیم صفحه را فراهم می‌کند.

مزایای نمایشگر بزرگ در این HMI شامل موارد زیر است:

• نمایش هم‌زمان چندین فرآیند صنعتی

• مشاهده کامل خطوط تولید پیچیده

• نمایش نمودارها و داده‌های حجیم

• کاهش نیاز به جابه‌جایی بین صفحات مختلف

• افزایش سرعت کار اپراتور

این ویژگی TP2200 را به گزینه‌ای عالی برای سیستم‌های مانیتورینگ گسترده تبدیل کرده است.



پشتیبانی از بیش از ۱۶ میلیون رنگ

پشتیبانی از بیش از ۱۶ میلیون رنگ باعث می‌شود تصاویر، نمودارها و عناصر گرافیکی با وضوح بسیار بالا نمایش داده شوند. این ویژگی برای طراحی رابط‌های کاربری صنعتی بسیار مهم است.

در پروژه‌های صنعتی که وضعیت دستگاه‌ها با رنگ‌های مختلف نمایش داده می‌شود، نمایش دقیق رنگ‌ها کمک می‌کند اپراتور بتواند به سرعت شرایط سیستم را تشخیص دهد.



امکانات ارتباطی کامل با ۷ پورت صنعتی

یکی از نقاط قوت سری Comfort، وجود مجموعه کامل پورت‌های ارتباطی است. TP2200 Comfort نیز از این قاعده مستثنی نیست و دارای ۷ پورت ارتباطی است:

• ۲ پورت Profinet برای ارتباط سریع با PLC و تجهیزات شبکه صنعتی

• ۱ پورت Profibus / MPI برای اتصال به سیستم‌های قدیمی‌تر

• ۲ پورت USB برای انتقال پروژه، ذخیره اطلاعات یا اتصال تجهیزات جانبی

• ۲ پورت AUX برای ارتباطات جانبی

وجود این پورت‌ها باعث می‌شود این HMI بتواند در انواع معماری‌های شبکه صنعتی مورد استفاده قرار گیرد.



سیستم‌عامل صنعتی Windows CE 6.0

این پنل اپراتوری از Windows CE 6.0 استفاده می‌کند که یکی از پایدارترین سیستم‌عامل‌ها برای تجهیزات صنعتی است.

مزایای این سیستم‌عامل شامل موارد زیر است:

• عملکرد پایدار در کارکرد طولانی‌مدت

• مصرف کم منابع سخت‌افزاری

• سرعت مناسب در اجرای پروژه‌های HMI

• مقاومت در برابر شرایط سخت محیط‌های صنعتی

این ویژگی‌ها باعث می‌شود سیستم در طول زمان دچار اختلال یا کاهش عملکرد نشود.



برنامه‌نویسی با WinCC Comfort V11

برای طراحی و برنامه‌نویسی این HMI از نرم‌افزار WinCC Comfort V11 در محیط TIA Portal استفاده می‌شود.

در این نرم‌افزار می‌توان امکانات پیشرفته‌ای ایجاد کرد از جمله:

• طراحی صفحات گرافیکی حرفه‌ای

• تعریف آلارم‌ها و هشدارهای سیستم

• ایجاد نمودارهای روند (Trend)

• ثبت و ذخیره داده‌ها

• مدیریت کاربران و سطح دسترسی

• طراحی رابط کاربری کاملاً سفارشی

WinCC Comfort ابزار بسیار قدرتمندی برای ایجاد پروژه‌های HMI در سیستم‌های اتوماسیون زیمنس محسوب می‌شود.



کاربردهای HMI زیمنس TP2200 Comfort

اتاق‌های کنترل صنعتی

نمایشگر بزرگ ۲۲ اینچی این مدل آن را برای Control Room کارخانه‌ها بسیار مناسب کرده است.

صنایع نفت، گاز و پتروشیمی

در این صنایع حجم زیادی از داده‌ها باید به‌صورت هم‌زمان مانیتور شوند که TP2200 به‌خوبی این نیاز را برطرف می‌کند.

نیروگاه‌ها و صنایع انرژی

نمایش نمودارهای پیچیده و داده‌های فرآیندی در یک صفحه بزرگ از مزایای این مدل است.

خطوط تولید پیچیده و بزرگ

در کارخانه‌هایی با چندین ماشین و فرآیند هم‌زمان، این HMI امکان نظارت کامل بر سیستم را فراهم می‌کند.

سیستم‌های مانیتورینگ کارخانه

این مدل برای نمایش وضعیت کلی کارخانه و مدیریت فرآیندها بسیار کاربردی است.



سازگاری با PLCهای زیمنس

TP2200 Comfort با طیف گسترده‌ای از PLCهای زیمنس سازگار است از جمله:

• S7‑1200

• S7‑1500

• S7‑300

• S7‑400

این ارتباط از طریق Profinet یا Profibus برقرار می‌شود و امکان تبادل داده با سرعت بالا فراهم می‌شود.



تفاوت TP2200 Comfort با سایر پنل‌های سری Comfort

در میان پنل‌های سری Comfort، TP2200 یکی از بزرگ‌ترین نمایشگرها را ارائه می‌دهد.

مقایسه اندازه نمایشگر:

• TP700 → نمایشگر ۷ اینچ

• TP900 → نمایشگر ۹ اینچ

• TP1200 → نمایشگر ۱۲ اینچ

• TP1500 → نمایشگر ۱۵ اینچ

• TP1900 → نمایشگر ۱۹ اینچ

• TP2200 → نمایشگر بسیار بزرگ ۲۲ اینچ

به همین دلیل این مدل بیشتر در پروژه‌های بسیار بزرگ استفاده می‌شود.



سوالات متداول

آیا TP2200 Comfort لمسی است؟

بله، این مدل دارای نمایشگر لمسی ۲۲ اینچ از نوع TFT است.

آیا این HMI از Profinet پشتیبانی می‌کند؟

بله، دارای دو پورت Profinet برای ارتباط با PLCها است.

نرم‌افزار برنامه‌نویسی این پنل چیست؟

این مدل با WinCC Comfort V11 در محیط TIA Portal برنامه‌نویسی می‌شود.

آیا امکان انتقال پروژه با USB وجود دارد؟

بله، دو پورت USB برای انتقال داده و پروژه وجود دارد.



جمع‌بندی

اگر به دنبال یک HMI صنعتی بسیار بزرگ، حرفه‌ای و قدرتمند برای مانیتورینگ کامل سیستم‌های صنعتی هستید، SIMATIC HMI TP2200 Comfort با کد فنی 6AV2124-0XC02-0AX1 یکی از بهترین گزینه‌ها در سری Comfort زیمنس محسوب می‌شود.

این پنل با نمایشگر ۲۲ اینچی لمسی، کیفیت تصویر بالا، پشتیبانی از ۱۶ میلیون رنگ، پورت‌های ارتباطی کامل، سیستم‌عامل Windows CE و قابلیت برنامه‌نویسی در WinCC Comfort V11، یک انتخاب ایده‌آل برای پروژه‌های اتوماسیون صنعتی بزرگ و سیستم‌های کنترل پیشرفته است.
