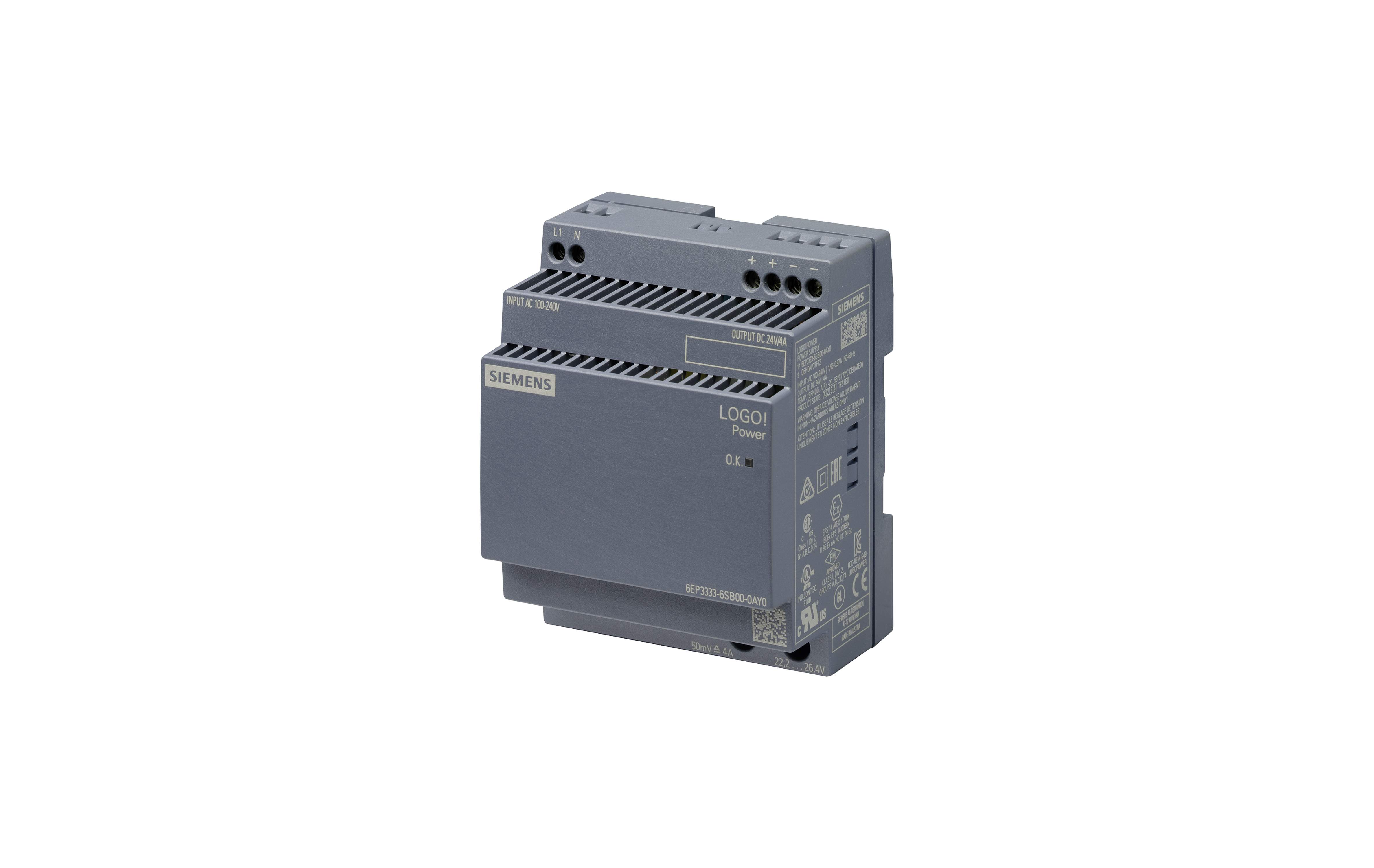

معرفی و بررسی فنی منبع تغذیه لوگو! زیمنس مدل LOGO!Power 24 V / 4 A با کد فنی 6EP3333-6SB00-0AY0

منبع تغذیه stabilized لوگو!

۲۴ ولت / ۴ آمپر،

ورودی: ۱۰۰-۲۴۰ ولت AC

خروجی: ۲۴ ولت DC

۴ آمپر

بررسی منبع تغذیه زیمنس LOGO!Power 24V/4A با کد 6EP3333-6SB00-0AY0

جایگاه فنی منبع تغذیه 24 ولت 4 آمپر در اکوسیستم LOGO!

• چرا 4 آمپر یک نقطه تعادل مهندسی است؟

در خانواده منابع تغذیه 24 ولت، بازه 4 آمپر یکی از بهترین انتخاب‌ها برای تابلوهای کنترلی متوسط است. این سطح جریان معمولاً جایی قرار می‌گیرد که دیگر از مدل‌های کوچک 0.6A یا 1.3A فراتر می‌رویم، اما هنوز به کلاس‌های سنگین‌تر 10A و بالاتر نمی‌رسیم. این یعنی:

• توان کافی برای PLC LOGO!، کارت‌های توسعه، رله‌بردها و چند سنسور
• امکان تغذیه HMI کوچک، مودم صنعتی، آژیر، شیر برقی سبک و ماژول‌های ارتباطی
• حفظ ابعاد فشرده و نصب آسان روی ریل DIN
• کاهش نیاز به چند منبع تغذیه جداگانه در یک تابلو

اگر از نگاه طراحی سیستم نگاه کنیم، 24V/4A یعنی شما حدود 96 وات توان نامی در اختیار دارید؛ ظرفیتی که برای بسیاری از پروژه‌های اتوماسیون ساختمان، کنترل پمپ، مانیتورینگ چاه، سیستم‌های اعلان و حتی برخی کاربردهای OEM کاملاً مناسب است.

تحلیل الکتریکی خروجی و محاسبه توان

• توان نامی چقدر است؟

با توجه به مشخصات اعلام‌شده:

• ولتاژ خروجی: 24 ولت DC
• جریان خروجی: 4 آمپر

توان خروجی از رابطه زیر به دست می‌آید:

P = V × I = 24 × 4 = 96 W

این عدد، پایه اصلی انتخاب منبع تغذیه است. در عمل بهتر است بار پیوسته را حدود 70 تا 80 درصد توان نامی در نظر بگیریم تا:

• دمای داخلی پایین بماند
• عمر خازن‌های الکترولیتی بیشتر شود
• در لحظه‌های استارت بار، افت ولتاژ رخ ندهد
• منبع در تابلوهای با تهویه محدود پایدارتر کار کند

پس از منظر مهندسی، یک منبع 96 واتی برای باری در محدوده 65 تا 75 وات مصرف واقعی بسیار ایده‌آل است.

• چرا خروجی Stabilized مهم است؟

عبارت stabilized power supply فقط یک برچسب تبلیغاتی نیست؛ یعنی خروجی این تجهیز به کمک حلقه فیدبک، در برابر نوسانات ورودی و تغییرات بار پایدار نگه داشته می‌شود. این موضوع برای بارهای حساس بسیار حیاتی است، چون:

• PLCها به افت ولتاژ لحظه‌ای حساس‌اند
• مودم‌ها و روترهای صنعتی در نوسان تغذیه ریست می‌شوند
• رله‌ها در ولتاژ پایین دچار چَتِرینگ می‌شوند
• سنسورهای دقیق در صورت افت ولتاژ خطای اندازه‌گیری می‌دهند

ساختار داخلی و منطق طراحی در منابع تغذیه سوئیچینگ زیمنس

• ورودی AC و محدوده کاری

طبق مشخصات اعلامی شما، ورودی این مدل 100 تا 240 ولت AC است. این بازه نشان می‌دهد که منبع برای کار در شبکه‌های برق متداول تک‌فاز طراحی شده و می‌تواند نوسانات برق شهری را بدون نیاز به ترانسفورماتور خارجی مدیریت کند.

در چنین منابعی معمولاً بخش ورودی شامل این اجزا است:

• فیلتر EMI برای کاهش نویز
• یکسوساز پل برای تبدیل AC به DC
• خازن بالک DC-link برای ذخیره انرژی اولیه
• مدار محدودکننده جریان هجومی
• بخش سوئیچینگ فرکانس بالا
• ترانسفورماتور ایزوله
• یکسوساز ثانویه و فیلتر LC خروجی

این معماری سبب می‌شود منبع، هم جمع‌وجور باشد و هم راندمان بالاتری نسبت به منابع خطی داشته باشد.

• ایزولاسیون و ایمنی

یکی از نقاط قوت اصلی منابع تغذیه صنعتی Siemens، ایزولاسیون گالوانیک بین ورودی و خروجی است. این یعنی نویز و اختلالات سمت شبکه برق کمتر به مدار 24 ولت منتقل می‌شود و ایمنی کار با مدارهای SELV بالاتر می‌رود. در محیط صنعتی، این ویژگی مستقیماً به:

• کاهش خرابی I/O
• افزایش ایمنی اپراتور
• بهبود EMC سیستم
• کاهش خطاهای نرم‌افزاری ناشی از افت تغذیه

منجر می‌شود.

کاربردهای صنعتی منبع تغذیه 24V/4A

•  تغذیه کامل یک ایستگاه کنترل LOGO!

در پروژه‌های مبتنی بر LOGO! 8، این مدل می‌تواند برای تغذیه:

• CPU
• ماژول‌های ورودی/خروجی توسعه
• سنسورهای دیجیتال
• رله‌های واسط
• یک HMI کوچک

به‌صورت هم‌زمان استفاده شود.

•  تابلوهای پمپ و بوسترپمپ

در اتوماسیون پمپ، بارهای 24 ولت معمولاً شامل:

• بوبین کنتاکتور
• فلوتر
• سنسور فشار
• آلارم‌ها
• رله‌های کنترلی

هستند. خروجی 4 آمپر برای چنین تابلوهایی بسیار مناسب است، مخصوصاً وقتی چند بار هم‌زمان در مدار قرار می‌گیرند.

•  سیستم‌های اعلان و پایش از راه دور

اگر از ماژول‌های مخابراتی، آلارم، نشانگرها و تجهیزات telemetry استفاده می‌کنید، یک منبع 24V/4A می‌تواند تغذیه پایدار و مطمئن فراهم کند. در این سناریو، پایداری ولتاژ مهم‌تر از صرفاً جریان اسمی است.

نکات نصب، حرارتی و عیب‌یابی

• نصب روی ریل DIN و تهویه

منابع تغذیه LOGO!Power معمولاً برای نصب روی ریل DIN 35 میلی‌متری طراحی می‌شوند. در نصب باید به چند نکته توجه کرد:

• منبع را در حالت عمودی نصب کنید
• بالای تجهیز فضای آزاد بگذارید
• در مجاورت منابع گرمایی دیگر قرار ندهید
• در تابلوهای بسته، مسیر گردش هوا را بررسی کنید

چون توان 96 وات یعنی اتلاف حرارتی قابل‌توجه، گرمای داخل تابلو اگر مدیریت نشود، باعث کاهش عمر قطعات می‌شود.

• افت ولتاژ و جبران کابل

اگر فاصله منبع تا بار زیاد باشد، افت ولتاژ روی کابل اتفاق می‌افتد. در این حالت باید:

• سطح مقطع کابل را افزایش دهید
• مسیر رفت و برگشت را کوتاه نگه دارید
• در صورت نیاز ولتاژ خروجی را کمی بالاتر تنظیم کنید
• از توزیع ستاره‌ای برای بارهای مهم استفاده کنید

• حفاظت‌ها

در منابع تغذیه صنعتی این کلاس، معمولاً حفاظت‌های زیر وجود دارد:

• اتصال کوتاه
• اضافه‌بار
• اضافه‌ولتاژ
• افزایش دمای داخلی
• محدودسازی جریان هجومی

این حفاظت‌ها باعث می‌شوند خطا در یک مصرف‌کننده، کل تابلو را از کار نیندازد.

• مشخصات فنی که باید قبل از خرید حتماً از دیتاشیت رسمی چک شوند

برای مدل دقیق 6EP3333-6SB00-0AY0، این موارد باید از دیتاشیت رسمی Siemens تطبیق داده شوند:

• ابعاد دقیق بدنه
• راندمان واقعی
• ریپل خروجی
• محدوده تنظیم ولتاژ خروجی
• جریان هجومی
• دمای کاری کامل
• Derating
• سطح IP
• استانداردهای تاییدیه
• امکان موازی‌سازی یا سری‌کردن
• نوع حفاظت خروجی

چون در خانواده LOGO!Power و SITOP، کدهای بسیار نزدیک ممکن است مشخصات کاملاً متفاوتی داشته باشند. اینجا دقت در Order Number از خود عدد آمپر هم مهم‌تر است.

سوالات متداول

• آیا منبع تغذیه 24V/4A برای PLC LOGO! کافی است؟

بله، در اکثر پروژه‌های متوسط کاملاً کافی است؛ مخصوصاً اگر چند ماژول توسعه، سنسور و رله هم‌زمان دارید.

• آیا می‌توان از این منبع برای بارهای القایی استفاده کرد؟

بله، اما باید افت ولتاژ لحظه‌ای و جریان هجومی بارهای القایی را در طراحی لحاظ کنید و در صورت نیاز از دیود هرزگرد یا مدار حفاظتی مناسب استفاده شود.

• آیا این مدل با ورودی 230 ولت سازگار است؟

بله، طبق مشخصات اعلامی شما ورودی 100 تا 240 ولت AC را پشتیبانی می‌کند و 230 ولت در این بازه قرار دارد.

• آیا کد 6EP3333-6SB00-0AY0 قطعی است؟

خیر، و این مهم‌ترین نکته متن است. طبق بررسی قبلی، این کد با یک مدل SITOP 24V/5A هم‌پوشانی دارد. بنابراین قبل از انتشار نهایی یا خرید، حتماً دیتاشیت رسمی Siemens را بررسی کنید.
