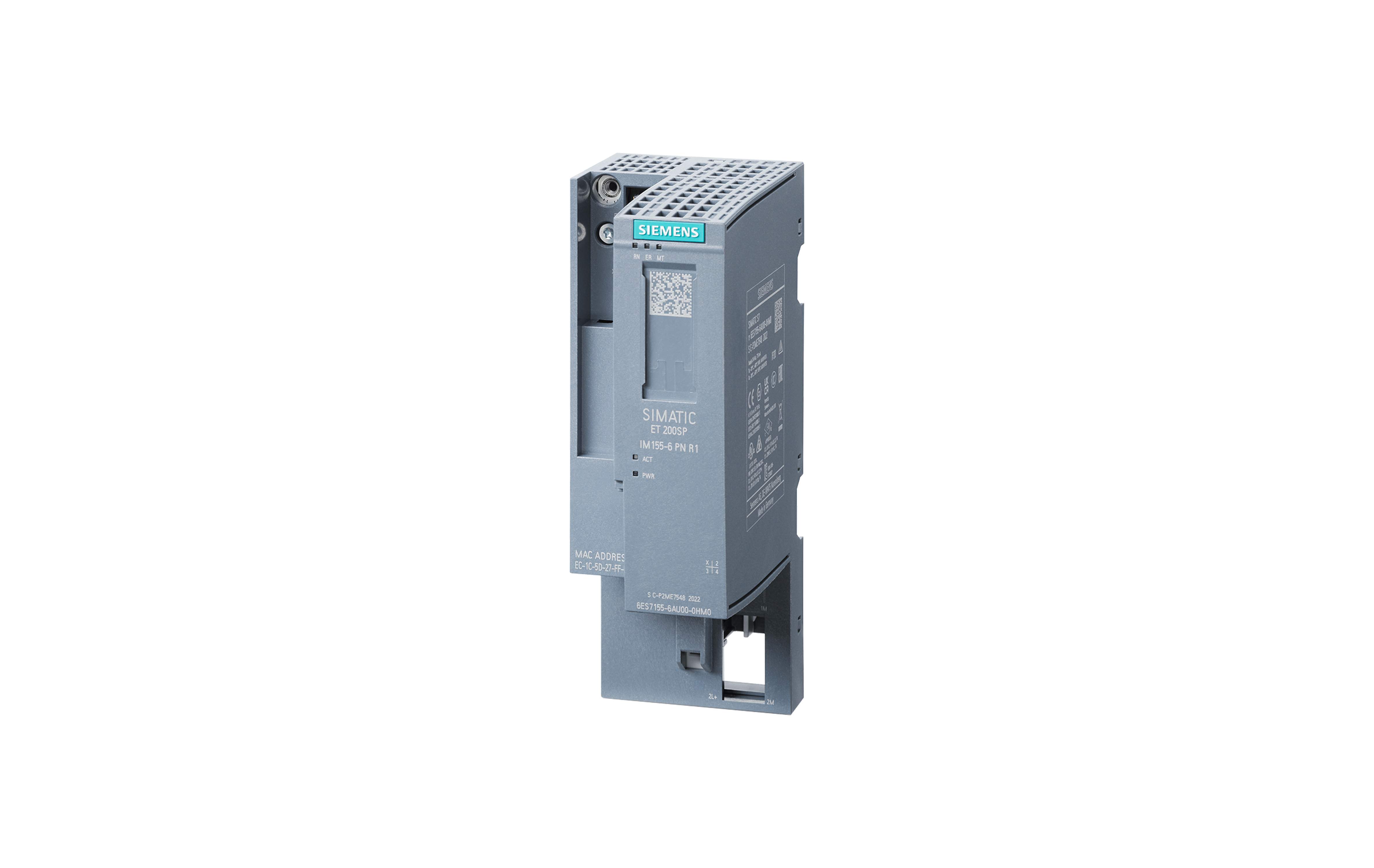

معرفی و بررسی فنی ماژول ارتباطی سری ET 200SP زیمنس IM 155-6 PN R1 با کد فنی 6ES7155-6AU00-0HM0

SIMATIC ET 200SP،پروفی‌نت، ماژول ارتباطی ۲ پورت IM 155-6 PN R1
یک اسلات برای BusAdapter، حداکثر ۶۴ ماژول ورودی/خروجی R1 ریداندانت، تعویض چندگانه در حالت روشن، ۰.۲۵ میلی‌ثانیه



• ماژول ارتباطی ET 200SP زیمنس IM 155-6 PN R1 (6ES7155-6AU00-0HM0)؛ قطب پایداری در شبکه‌های افزونه PROFINET

در معماری‌های صنعتی با الزامات آهنین برای در دسترس‌پذیری (High Availability) مانند پالایشگاه‌ها، نیروگاه‌ها، صنایع فولاد و زیرساخت‌های حیاتی، وقفه در ارتباط حتی برای چند ثانیه می‌تواند توقف تولید یا بروز رخداد ایمنی را رقم بزند. زیمنس برای چنین سناریوهایی، ماژول ارتباطی IM 155-6 PN R1 با کد فنی یا MLFB 6ES7155-6AU00-0HM0 را در خانواده SIMATIC ET 200SP ارائه کرده است.

پسوند R1 در نام این محصول به نوع توپولوژی افزونگی اشاره دارد؛ اما برخلاف ظاهر ساده، این ماژول یک واحد بسیار پیچیده و تخصصی است که برای کارکرد در کنار S7-1500H و پیکربندی‌های سیستم‌های AFC، استانداردی کاملاً متفاوت با سری‌های ST یا HS دارد. تمرکز اصلی آن بر پایداری مسیر ارتباطی و مقاومت در برابر تک‌نقطه‌ای‌شدن خطا (Single Point of Failure) است.



• شناسنامه فنی و ویژگی‌های کلیدی

مشخصات پایه و عملکردی

• سازنده: Siemens
• خانواده محصول: SIMATIC ET 200SP (R1 Redundancy)
• نوع ماژول: Interface Module (IM) 155-6 PN R1
• کد فنی MLFB: 6ES7155-6AU00-0HM0
• کاربرد اصلی: برقراری ارتباط افزونه بین ایستگاه I/O و سیستم کنترل افزونه S7-1500H
• توپولوژی پشتیبانی‌شده: PROFINET System Redundancy (S2/R1)
• قابلیت همگام‌سازی ایزوکرون: غیرفعال (تمرکز بر افزونگی، نه هم‌زمانی دقیق)

• تغذیه و مشخصات توان

• ولتاژ تغذیه نامی: 24V DC (محدوده مجاز 19.2 تا 28.8 ولت)
• جریان مصرفی: حداکثر آمپر (دقیقاً مطابق دیتاشیت نسخه 6AU00)
• جریان هجومی: حداکثر 5 آمپر
• ضریب حرارتی جریان هجومی (I²t): 0.36 A²·s
• زمان بافر ولتاژ در قطع شبکه: 10 میلی‌ثانیه (Double the buffering of the ST/HS version)
• حفاظت در برابر قطبیت معکوس: فعال و داخلی

زمان بافر 10 میلی‌ثانیه در این نسخه نسبت به 5 میلی‌ثانیه سری‌های معمولی افزایش یافته است. این یعنی در هنگام قطع‌های بسیار کوتاه شبکه تغذیه کارخانه (Power Dip)، ایستگاه R1 مقاوم‌تر عمل کرده و احتمال توقف ارتباط در لحظه‌های بحرانی کاهش می‌یابد.



معماری افزونگی؛ چرا R1 متفاوت است؟

• مفهوم S2 و R1 در PROFINET

در پیاده‌سازی‌های افزونگی سخت‌افزاری، دو اصطلاح مهم وجود دارد:

• S2 Redundancy (System Redundancy): ایستگاه I/O به دو سیستم کنترل مستقل (دو CPU در دو VIPA) متصل می‌شود و هر دو پورت شبکه آن به طور هم‌زمان فعال هستند. اگر یک CPU یا یک مسیر شبکه خطا کند، ایستگاه از طریق مسیر دوم به ارتباط خود ادامه می‌دهد.
• R1 Redundancy: در این حالت، ایستگاه تنها به یک سیستم کنترل متصل است؛ اما مسیر شبکه به‌گونه‌ای طراحی می‌شود که تک‌نقطه خرابی (مانند قطع یک کابل یا از کار افتادن یک سوئیچ) هیچ‌وقت منجر به از دست رفتن کامل ارتباط نشود.

مقاومت R1 در برابر خطاهای مسیر معمولاً از طریق (MRP) افزونگی رسانه تحقق می‌یابد. هنگامی که یک بخش از مسیر شبکه قطع می‌شود، فریم‌ها بلافاصله از مسیر جایگزین هدایت می‌شوند و ایستگاه به کار خود ادامه می‌دهد.

• چرا R1؟

در سیستم‌های با چندین ایستگاه توزیع‌شده و یک کنترلر اصلی، پیاده‌سازی کامل S2 برای همه نقاط معمولاً هزینه‌بر است. R1 راهکاری میانه و هوشمند است:

• ایستگاه‌هایی که فقط یک ارتباط افزونه دارند، می‌توانند از R1 بهره‌مند شوند؛
• هزینه سخت‌افزار کاهش می‌یابد (نیاز به یک مجموعه BusAdapter یا دو پورت متفاوت نیست)؛
• پایداری مسیر مهم‌ترین خواسته است و هم‌زمانی ایزوکرون لازم نیست.



ظرفیت و توسعه‌پذیری ایستگاه

• پشتیبانی از 64 ماژول I/O

این ماژول یکی از بیشترین ظرفیت‌های نصب ماژول را در خانواده ET 200SP ارائه می‌دهد:

• حداکثر تعداد ماژول‌های I/O: 64 ماژول ET 200SP
• پشتیبانی از ET 200AL: بستگی به نسخه و پیکربندی ندارد (در این نسخه محدود است)
• ساب‌ماژول‌های قابل نصب: بسیار بالا برای مدیریت سیگنال‌های فراوان

با ظرفیت 64 ماژول، می‌توان ایستگاه‌های بزرگی با چند صد نقطه ورودی/خروجی دیجیتال و آنالوگ ایجاد کرد و همزمان به لایه‌های افزونگی شبکه اطمینان داشت.

• فضا و چیدمان مکانیکی

• عرض ماژول: 50 میلی‌متر (استاندارد سری ET 200SP High Speed)
• نصب: ریل استاندارد DIN EN 60715 (35×7.5/15)
• طراحی: فشرده و مناسب تابلوهایی با چگالی بالا و فضای محدود



ارتباطات شبکه؛ دو پورت یکپارچه و یک اسلات BusAdapter

• پورت‌های یکپارچه

این ماژول دارای دو پورت PROFINET است که توسط یک سوئیچ یکپارچه داخلی پشتیبانی می‌شوند:

• نرخ انتقال: 100 مگابیت بر ثانیه (Full Duplex) با استاندارد 100BASE-TX؛
• استاندارد اترنت: IEEE 802.3؛
• تشخیص خودکار (Autonegotiation/Autocrossing): برای سازگاری با کابل‌های مستقیم یا کراس‌اوور فعال است.

• اسلات BusAdapter؛ انعطاف در اتصال فیزیکی

با وجود پورت‌های یکپارچه، این ماژول دارای یک اسلات BusAdapter است که به مهندس امکان می‌دهد نوع اتصال فیزیکی را مطابق نیاز پروژه تغییر دهد:

• BA 2xRJ45: اتصال استاندارد مس با کانکتورهای معمولی؛
• BA 2xFC: اتصال FastConnect زیمنس برای کابل‌کشی سریع و بدون سوکت (مناسب لرزش)؛
• BA 2xLC/SCRJ: اتصال فیبر نوری برای محیط‌های با نویز شدید الکترومغناطیسی (کوره‌های القایی، موتورهای توان بالا).

این ترکیب “پورت یکپارچه به‌علاوه اسلات BusAdapter” به این معناست که مهندس می‌تواند بستر فیزیکی را در آینده بدون تعویض کل ماژول تغییر دهد و از سرمایه‌گذاری اولیه محافظت کند.

• پروتکل‌های شبکه

• PROFINET IO Device: پشتیبانی کامل؛
• Media Redundancy Protocol (MRP/MRPD): برای تحقق افزونگی حلقه رسانه‌ای؛
• PROFIenergy: مدیریت انرژی در توقف‌های کوتاه؛
• Prioritized Startup و LLDP/SNMP برای مانیتورینگ ساده و راه‌اندازی سریع.



• زمان به‌روزرسانی سیکل؛ سرعت لازم برای فرآیندهای حیاتی

سیکل ارتباطی ۰.۲۵ میلی‌ثانیه

این ماژول از زمان به‌روزرسانی داده (Update Time) تا 0.25 میلی‌ثانیه پشتیبانی می‌کند. این یعنی در هر 250 میکروثانیه، داده‌های ایستگاه با کنترلر تبادل می‌شوند. هرچند این سرعت به پای IRT (125 میکروثانیه سری HS) نمی‌رسد، اما برای بسیاری از فرآیندهای صنعتی حیاتی کاملاً کافی است.

در سیستم‌هایی مانند پایش فشار و جریان موتور، کنترل دما در خطوط حساس و مانیتورینگ آلارم‌های ایمنی، این زمان پاسخ‌دهی بسیار شفاف و قابل‌اعتماد است.



• تعویض چندگانه در حالت روشن (Multi-Hot Swap)

یکی از مهم‌ترین ویژگی‌های عملیاتی این ماژول، قابلیت تعویض چندگانه ماژول‌ها در حین کار (Multi-Hot Swap) است. در ایستگاه‌های بزرگ با صدها نقطه I/O، خرابی کارت ورودی یا خروجی یک رخداد عادی است:

• خرابی یک کارت، ایستگاه را متوقف نمی‌کند؛ فقط آلارم خطا ثبت می‌شود؛
• مهندس نگهداری، کارت معیوب را در حالی که ایستگاه زنده است جدا می‌کند؛
• کارت جدید در همان اسلات جا زده می‌شود؛
• ایستگاه به‌طور خودکار کارت جدید را شناسایی و راه‌اندازی می‌کند؛
• تنها یک خطای گذرا در سوابق سیستم ثبت می‌شود.

این قابلیت در کنار افزونگی شبکه، MTTR (زمان میانگین تعمیر) را به حداقل رسانده و در دسترس‌پذیری سیستم را به سطح صنایع حیاتی می‌رساند.



• مهندسی و پیکربندی نرم‌افزاری

TIA Portal و GSDML

• حداقل نرم‌افزار موردنیاز: TIA Portal V19 به بالا؛
• فایل توصیف: GSDML نسخه V2.4 (برای ادغام در نرم‌افزارهای شخص ثالث)؛
• نصب با STEP 7: پشتیبانی کامل.

این ماژول به‌طور خاص برای هماهنگی با سیستم کنترل افزونه S7-1500H طراحی شده است. راه‌اندازی ایستگاه R1 نیازمند تعریف دقیقِ اتصالات شبکه در TIA Portal (تعیین مسیرهای افزونه و تنظیمات MRP) و آشنایی کامل با اصول افزونگی سیستم‌های زیمنس است.



• سناریوی کاربردی مهندسی: ایستگاه مانیتورینگ پمپ‌های حیاتی

در یک واحد پمپ‌خانه بزرگِ نیروگاه، ده‌ها پمپ توسط S7-1500H کنترل می‌شود. ایمنی واحد به دو سیگنال فشار بالا و کم‌فشار در هر پمپ بستگی دارد:

• ایستگاه ET 200SP با IM 155-6 PN R1 در نزدیکی مجموعه پمپ‌ها نصب می‌شود؛
• 32 کارت دیجیتال و آنالوگ، تمام سنسورهای فشار، دما و آلارم‌های پمپ را جمع‌آوری می‌کنند؛
• از طریق دو پورت شبکه، ایستگاه به حلقه MRP متصل است؛
• اگر یکی از پمپ‌ها فشارش بریزد، داده بلافاصله (در 0.25ms) به S7-1500H می‌رسد؛
• اگر یک کابل شبکه قطع شود، MRP داده‌ها را از مسیر جایگزین می‌فرستد؛
• اگر یک کارت DI بسوزد، کارت جدید در کمتر از چند دقیقه جایگزین می‌شود.

نتیجه یک شبکه I/O باثبات، افزونه و قابل‌نگهداری است که استانداردهای سیستم‌های حیاتی را برآورده می‌سازد.



پرسش‌های متداول (FAQ)

• R1 به چه معناست و چه تفاوتی با S2 دارد؟

R1 نوعی افزونگی PROFINET است که ایستگاه را از طریق مسیرهای افزونه به یک سیستم کنترل وصل می‌کند و تک‌نقطه نمودن خطای مسیر را از بین می‌برد. S2 ایستگاه را به دو سیستم کنترل مستقل (دو CPU) متصل می‌کند.

• آیا این ماژول برای سیستم‌های S7-1500H استفاده می‌شود؟

بله، برای اتصال ایستگاه‌های ET 200SP به سیستم کنترل افزونه S7-1500H و پیکربندی‌های شباهت (همزمانی) طراحی شده است.

• حداکثر چند ماژول I/O می‌توان نصب کرد؟

حداکثر 64 ماژول I/O در ایستگاه قابل نصب است که برای سناریوهای با چگالی بالای سیگنال، ظرفیت بسیار خوبی فراهم می‌کند.

• آیا از هم‌زمانی ایزوکرون (IRT) پشتیبانی می‌کند؟

خیر. تمرکز ماژول بر افزونگی (R1) و پایداری مسیر است؛ لذا IRT در این مدل فعال نیست و زمان به‌روزرسانی 0.25 میلی‌ثانیه برای برنامه‌های بلادرنگ غیرهم‌گام کافی است.

• BusAdapter به چه دردی می‌خورد؟

اسلات BusAdapter اجازه می‌دهد اتصال فیزیکی شبکه (مس، فیبر نوری یا FastConnect) مطابق شرایط محیطی و نویز کارخانه تغییر کند، بدون اینکه نیاز به تعویض خود ماژول باشد.



• جمع‌بندی فنی

ماژول ارتباطی Siemens SIMATIC ET 200SP IM 155-6 PN R1 با کد فنی 6ES7155-6AU00-0HM0 ترکیبی ایده‌آل از پایداری افزونگی، ظرفیت بالا (64 ماژول) و سرعت پاسخ 0.25 میلی‌ثانیه است. این محصول برای مهندسانی که در زیرساخت‌های حیاتی کار می‌کنند و نمی‌توانند ریسک قطع یک‌تکه ارتباط را بپذیرند، انتخاب درستی است. با پشتیبانی کامل از R1 (S2)، Multi-Hot Swap، اسلات BusAdapter و بافر 10 میلی‌ثانیه‌ای ولتاژ، این ماژول دقیقاً همان قطب پایداری است که شبکه‌های افزونه PROFINET به آن نیاز دارند.
