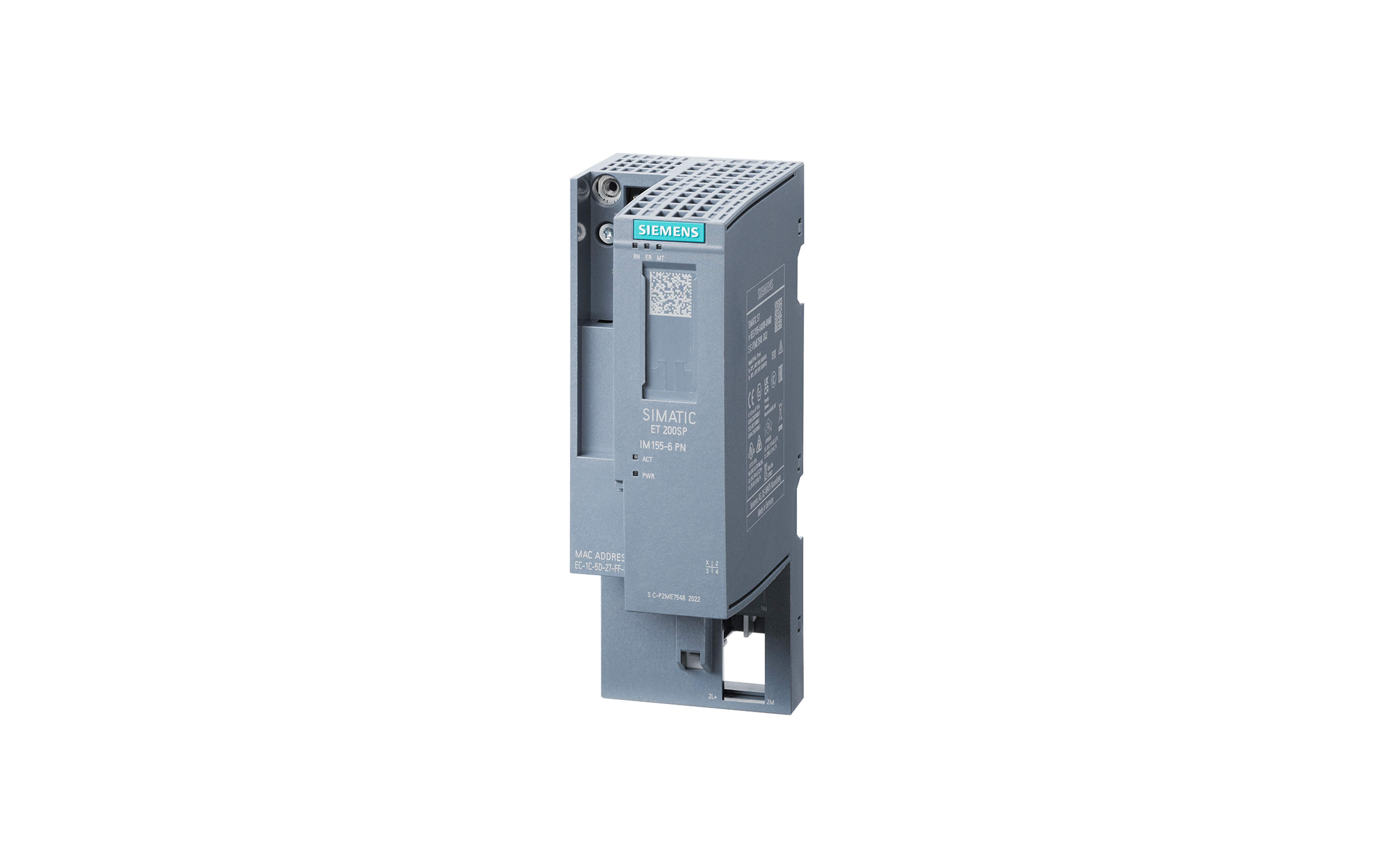

معرفی و بررسی فنی باندل ماژول ارتباطی سری ET 200SP زیمنس PROFIBUS IM, IM 155-6DP HF با کد فنی 6ES7155-6BA01-0CN0

SIMATIC ET 200SP، باندل PROFIBUS IM،
IM 155-6DP HF، حداکثر 32 ماژول ورودی/خروجی و ۱۶ ماژول ET 200AL، قابلیت تعویض چندگانه در حالت روشن،

بسته‌بندی شامل:
• ماژول ارتباطی (6ES7155-6BU01-0CN0)
• ماژول سرور (6ES7193-6PA00-0AA0)
• کانکتور پروفی‌باس (6ES7972-0BB70-0XA0)

• تحلیل فنی باندل ماژول ارتباطی PROFIBUS زیمنس IM 155-6DP HF با کد فنی 6ES7155-6BA01-0CN0

در حالی که شبکه‌های مبتنی بر اترنت صنعتی مانند PROFINET بخش عمده‌ای از پروژه‌های اتوماسیون جدید را به خود اختصاص داده‌اند، شبکه باسابقه و مستحکم PROFIBUS DP همچنان یکی از پایه‌های اساسی اتوماسیون صنعتی در بسیاری از کارخانه‌های بزرگ، صنایع نفت، پتروشیمی، و صنایع فولاد است. در فرآیند نوسازی (Retrofitting) یا توسعه خطوط تولیدی که کنترلر مرکزی آن‌ها (مانند S7-400H یا S7-300) بر پایه پورت‌های PROFIBUS کار می‌کند، اتصال ایستگاه‌های I/O مدرن و فشرده سری SIMATIC ET 200SP نیازمند یک ماژول رابط کارآمد و صنعتی است.

باندل IM 155-6DP HF با کد فنی 6ES7155-6BA01-0CN0، پاسخ زیمنس به این نیاز فنی است. این باندل به‌گونه‌ای طراحی شده که با ارائه تمامی متعلقات موردنیاز نصب، امکان پیاده‌سازی سریع یک ایستگاه I/O توزیع‌شده با قابلیت اطمینان بسیار بالا را در بستر پروتکل PROFIBUS DP فراهم کند.

• بررسی قطعات موجود در بسته‌بندی (باندل)

یکی از مزایای خرید این محصول در قالب باندل، عدم نیاز به سفارش جداگانه قطعات جانبی ضروری است. این بسته شامل سه قطعه کلیدی زیر است:

• ماژول ارتباطی IM 155-6 DP HF (کد فنی 6ES7155-6BU01-0CN0): هسته اصلی و برد الکترونیکی پردازش سیگنال شبکه که کدهای ارتباطی PROFIBUS را رمزگشایی و مدیریت می‌کند.
• ماژول سرور (Server Module - 6ES7193-6PA00-0AA0): قطعه ترمیناتور فیزیکی که در انتهای سمت راست رک ET 200SP نصب می‌شود تا باس پشتی (Backplane Bus) را ببندد و از بروز اختلال یا بازتاب سیگنال در باس داخلی جلوگیری کند.
• کانکتور پروفی‌باس زیمنس (6ES7972-0BB70-0XA0): یک کانکتور ۹ پین Sub-D با خروجی کابل ۳۵ درجه و مجهز به سوئیچ ترمینیشن مقاومت داخلی (Terminating Resistor) و پورت اتصال پروگرمر (PG Socket) جهت عیب‌یابی محلی آسان.

• مشخصات فنی و توانمندی‌های الکتریکی

ماژول IM 155-6 BU01-0CN0 برای مقاومت در برابر شرایط سخت تغذیه و محیط‌های پرنویز صنعتی طراحی شده است:

• ولتاژ تغذیه نامی: 24V DC (محدوده مجاز ولتاژ کاری از 19.2 تا 28.8 ولت DC).
• بافر ولتاژ در قطع شبکه: مجهز به سیستم بافر داخلی تا 10 میلی‌ثانیه جهت حفظ ارتباط در لحظه نوسانات شدید یا افت کوتاه‌مدت ولتاژ تغذیه کارخانه.
• جریان مصرفی نامی: 335 میلی‌آمپر (در ولتاژ 24 ولت بدون بار کارت‌های خروجی).
• حداکثر جریان هجومی (Inrush Current): 1.6 آمپر.
• توان تلف‌شده فیزیکی (Typical): 1.5 وات که اتلاف حرارتی بسیار ناچیزی ایجاد کرده و به پایداری دمایی داخل تابلوهای برق کمک شایانی می‌کند.
• حفاظت الکترونیک: مجهز به سیستم حفاظت در برابر قطبیت معکوس (Reverse Polarity Protection).

• ظرفیت توسعه سخت‌افزاری و محدودیت‌های آدرس‌دهی

با وجود استفاده از پروتکل PROFIBUS، این ماژول قابلیت توسعه بالایی را در ایستگاه‌های توزیع‌شده ارائه می‌دهد:

• تعداد ماژول‌های ورودی/خروجی محلی: پشتیبانی از حداکثر 32 ماژول ET 200SP شامل کارت‌های دیجیتال، آنالوگ، مانیتورینگ توان و کارت‌های حفاظتی.
• تعداد ماژول‌های فیلد (ET 200AL): امکان اتصال تا حداکثر 16 ماژول IP65/IP67 سری ET 200AL در فیلد بیرونی تابلو جهت کاهش شدید حجم سیم‌کشی‌های موازی مسی.
• حداکثر فضای آدرس‌دهی کل ایستگاه: 244 بایت برای داده‌های ورودی و 244 بایت برای داده‌های خروجی (این محدودیت ناشی از ساختار استاندارد فریم داده در پروتکل PROFIBUS DP است).
• حداکثر فضای آدرس به ازای هر کارت: 32 بایت برای ورودی و 32 بایت برای خروجی به‌صورت مجزا.

• قابلیت‌های پیشرفته عیب‌یابی و تعمیر و نگهداری

ماژول IM 155-6DP HF علیرغم ماهیت شبکه فیلدباس قدیمی‌تر نسبت به اترنت، ویژگی‌های پیشرفته خانواده High Feature را به طور کامل حفظ کرده است:

• تعویض هم‌زمان چند ماژول در حالت روشن (Multi-Hot Swap)

در صنایع فرآیندی مانند صنایع نفت، گاز، پتروشیمی و تصفیه‌خانه‌ها، خاموش کردن سیستم کنترل برای تعویض یک کارت الکترونیکی معیوب امکان‌پذیر نیست. با استفاده از این قابلیت، تکنسین‌ها می‌توانند بدون قطع برق تابلو و در حالی که باس سیستم در حال کارکرد فعال است، چند کارت معیوب I/O را از روی ترمینال‌بیس‌ها جدا کرده و کارت‌های جدید را جا بزنند. ایستگاه بدون وقفه به کار خود ادامه داده و کارت‌های جدید را پیکربندی می‌کند.

• تطبیق اختیاری چیدمان سخت‌افزاری (Option Handling)

این قابلیت مهندسی به شما اجازه می‌دهد ماشین‌آلات یا خطوط تولید ماژولار طراحی کنید. مهندس برنامه کامل را برای پیکربندی حداکثری کارت‌ها در نرم‌افزار STEP 7 پیاده‌سازی می‌کند؛ اما در صورت عدم نصب فیزیکی برخی از کارت‌ها در فازهای اولیه، ماژول بدون ارسال خطای سیستمی (System Fault) یا متوقف کردن کل ایستگاه، فقط کارت‌های موجود را مانیتور کرده و با کنترلر تبادل داده می‌کند.

• وضعیت‌های نمایشی LED جهت تشخیص سریع خطاهای شبکه

روی بدنه بیرونی ماژول ارتباطی، چراغ‌های وضعیت زیر به وضوح وضعیت کارکرد را نشان می‌دهند:

• RUN (سبز): نشان‌دهنده کارکرد صحیح و عادی ماژول.
• ERROR (قرمز): نشان‌دهنده بروز خطا در پیکربندی سخت‌افزاری یا خطای داخلی ماژول.
• MAINT (زرد): نیاز به بررسی‌های نگهداری پیشگیرانه.
• PWR (سبز): اتصال موفق ولتاژ تغذیه ۲۴ ولت.
• DP (سبز): نشان‌دهنده تبادل پایدار داده و برقراری ارتباط در شبکه PROFIBUS.

• سناریوی کاربردی: بازسازی سیستم کنترل توربین گاز در پالایشگاه (Retrofitting)

در یک پالایشگاه، سیستم کنترل توربین گاز قدیمی بر پایه یک رک PLC سری S7-400H و شبکه پرسرعت PROFIBUS DP طراحی شده است. به علت فرسودگی کارت‌های I/O قدیمی و نبود قطعات یدکی، کارفرما تصمیم می‌گیرد بدون تغییر در برنامه PLC اصلی و کابل‌کشی‌های طولانی شبکه، بخش ورودی/خروجی‌ها را نوسازی کند:

• طراحی ایستگاه جدید: کل کارت‌های قدیمی با ایستگاه فشرده ET 200SP جایگزین می‌شوند.
• اتصال شبکه: باندل 6ES7155-6BA01-0CN0 در ابتدای رک نصب شده و از طریق کانکتور پروفی‌باس موجود در بسته‌بندی، مستقیماً به شبکه باس توربین متصل می‌شود.
• سرعت تبادل: سرعت تبادل روی حداکثر سرعت یعنی 12 Mbit/s تنظیم می‌شود تا زمان پاسخ فرمان‌ها به شیرهای کنترلی زیر چند میلی‌ثانیه حفظ شود.
• توسعه فیلد: سنسورهای دمای بدنه توربین که در فواصل دورتری قرار دارند، به ماژول‌های IP67 سری ET 200AL متصل شده و داده‌ها به رک اصلی ET 200SP منتقل می‌شوند.
• نگهداری مداوم: به کمک قابلیت Multi-Hot Swap، در صورت خرابی هر کدام از کارت‌های آنالوگ دما، کارت معیوب در حین کارکرد کامل توربین تعویض می‌گردد بدون اینکه تولید متوقف شود.

پرسش‌های متداول (FAQ)

• آیا کانکتور پروفی‌باسی که در این باندل ارائه می‌شود سوکت PG دارد؟

بله. کانکتور پروفی‌باس ارائه‌شده با کد فنی 6ES7972-0BB70-0XA0 مجهز به سوکت PG (Programming Device) است که به مهندس اجازه می‌دهد در حین کارکرد سیستم، لپ‌تاپ یا تجهیز عیب‌یابی شبکه را به صورت محلی بدون قطع فیزیکی شبکه به باس متصل کند.

• حداقل نسخه نرم‌افزاری مورد نیاز برای کانفیگ این ماژول چیست؟

در صورتی که از محیط نرم‌افزاری TIA Portal استفاده می‌کنید، برای بهره‌برداری کامل از ویژگی‌های نسخه فریمور ۴.۲ به TIA Portal V15 SP1 به بالا نیاز دارید. برای محیط‌های قدیمی‌تر مانند STEP 7 V5.5 SP4، می‌توانید از فایل‌های توصیف تجهیز GSD (فایل GSD با Revision 3 یا 5) جهت پیکربندی در کاتالوگ سخت‌افزاری استفاده کنید.

• حداکثر مسافت کابل‌کشی کابل اترنت یا مسی برای PROFIBUS چقدر است؟

حداکثر طول سگمنت کابل در شبکه PROFIBUS DP مستقیماً به نرخ انتقال (Baud Rate) بستگی دارد. در حداکثر سرعت (12 Mbit/s) حداکثر طول مجاز کابل استاندارد مسی بدون استفاده از ریپیتر (Repeater)، 100 متر است. در سرعت‌های پایین‌تر مانند 187.5 kbit/s، این طول می‌تواند تا 1000 متر افزایش یابد.

• آیا ماژول سرور در کارکرد ایستگاه تأثیری دارد؟

بله. ماژول سرور (Server Module) یک جزء الکترونیکی و مکانیکی حیاتی است که باس داخلی رک را می‌بندد. بدون اتصال ماژول سرور در انتهای سمت راست ایستگاه، شبکه داخلی ET 200SP کامل نشده و ماژول ارتباطی فالت سیستمی می‌دهد و راه‌اندازی نخواهد شد.

• نتیجه‌گیری مهندسی

باندل Siemens IM 155-6DP HF با کد فنی 6ES7155-6BA01-0CN0 گزینه‌ای مطمئن، کارآمد و آزموده شده برای حفظ و توسعه پروژه‌های مبتنی بر بستر PROFIBUS DP است. این محصول با تجمیع کارت‌های ورودی/خروجی ET 200SP و ماژول‌های بیرونی ET 200AL، پشتیبانی از تعویض داغ چندگانه و مقاومت الکتریکی بالا، خیال مهندسان تعمیرات و طراحان سیستم را از بابت کارکرد پایدار سیستم کنترل در محیط‌های خشن صنعتی و پروژه‌های نوسازی سیستم کاملاً آسوده می‌سازد.
