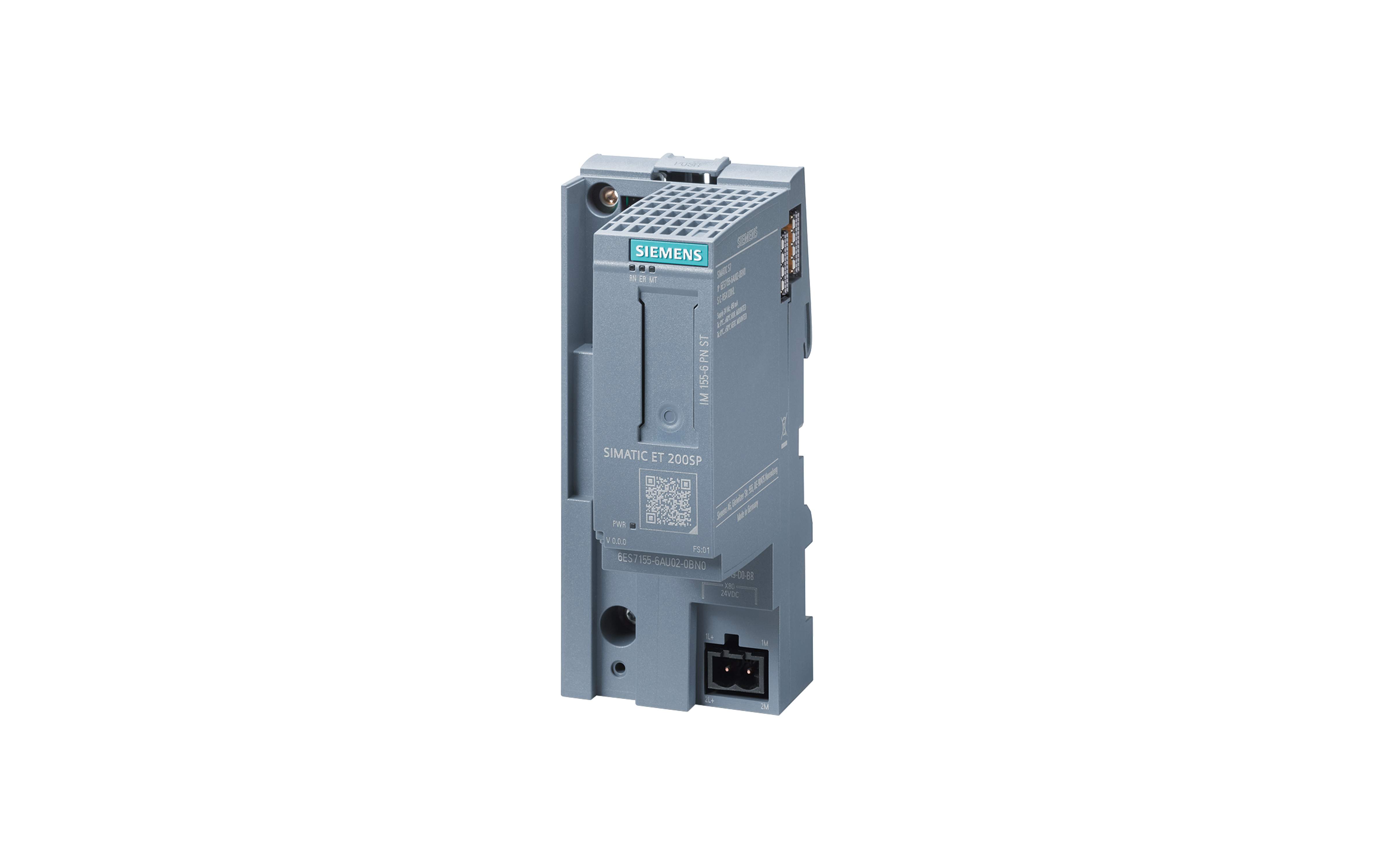

معرفی و بررسی فنی ماژول ارتباطی سری ET 200SP زیمنس IM 155-6 PN ST با کد فنی 6ES7155-6AU02-0BN0

SIMATIC ET 200SP، ماژول ارتباطی PROFINET IM 155-6 PN ST، حداکثر ۳۲ ماژول I/O و ۱۶ ماژول ET 200AL،
قابلیت تعویض چندگانه در حالت روشن، قابلیت کاهش فشار PN به صورت اختیاری، PN security class 1

بسته‌بندی شامل: ماژول سرور (6ES7193-6PA00-0AA0)

• تحلیل فنی و بررسی مهندسی ماژول ارتباطی Siemens IM 155-6 PN ST (6ES7155-6AU02-0BN0)

در سیستم‌های اتوماسیون صنعتی توزیع‌شده مدرن، ایستگاه‌های ورودی/خروجی (I/O) نقشی حیاتی در اتصال تجهیزات فیلد به کنترل‌گر مرکزی بازی می‌کنند. زیمنس با معرفی سری SIMATIC ET 200SP استانداردی نوین در زمینه فشردگی، انعطاف‌پذیری و قابلیت اطمینان ارائه کرده است. در این میان، ماژول ارتباطی IM 155-6 PN ST با کد فنی یا MLFB به شماره 6ES7155-6AU02-0BN0 به عنوان پرچم‌دار رده استاندارد (Standard - ST) شناخته می‌شود.

این ماژول که با نسخه فریمور مدرن V6.1 به بازار عرضه شده، مجهز به ویژگی‌های پیشرفته‌ای نظیر پشتیبانی از پروتکل امنیتی PROFINET Security Class 1، تعویض هم‌زمان چند ماژول در حالت روشن (Multi-Hot Swap) و امکان یکپارچه‌سازی بی‌نقص با ماژول‌های کابینی و فیلد (ET 200AL) است. در ادامه، کالبدشکافی فنی دقیقی از ویژگی‌های ساختاری، پروتکل‌های شبکه، توابع مهندسی و سناریوهای کاربردی این محصول ارائه می‌شود.

• شناسنامه فنی و ویژگی‌های پایه الکتریکی

ماژول 6ES7155-6AU02-0BN0 برای کارکرد در شرایط سخت صنعتی و ولتاژهای ناپایدار کارخانه طراحی شده است. جزئیات دقیق مصرف انرژی و اتلاف حرارتی آن به شرح زیر است:

• ولتاژ تغذیه نامی: 24V DC (بازه مجاز عملیاتی 19.2 تا 28.8 ولت DC)
• بافر ولتاژ در قطع موقت شبکه: دارای خازن‌های بافر داخلی جهت حفظ پایداری ارتباط تا مدت 10 میلی‌ثانیه در زمان ریزقطع‌های ناگهانی ولتاژ.
• جریان مصرفی نامی: 350 میلی‌آمپر (بدون در نظر گرفتن جریان مصرفی پورت‌های BusAdapter).
• جریان مصرفی حداکثر: 450 میلی‌آمپر در سناریوهای بار کامل.
• توان تلف‌شده فیزیکی (Typical): تنها 1.8 وات که به معنای تولید حرارت ناچیز و راندمان بالای ماژول در داخل تابلو برق است.
• حفاظت الکتریکی: مجهز به سیستم حفاظت در برابر قطبیت معکوس (Reverse Polarity Protection) برای جلوگیری از سوختن برد الکترونیکی در زمان خطای سیم‌کشی.

این ماژول ارتباطی به همراه ماژول سرور (Server Module) با کد فنی 6ES7193-6PA00-0AA0 بسته‌بندی شده است. ماژول سرور که در آخرین اسلات سمت راست ایستگاه ET 200SP نصب می‌شود، وظیفه ترمینیت کردن باس داخلی (Backplane Bus) و بستن حلقه سیگنال‌های کنترلی را بر عهده دارد؛ بدون حضور ماژول سرور، ایستگاه راه‌اندازی نخواهد شد.

• ساختار و ظرفیت توسعه ایستگاه (I/O Expansion)

از جنبه ظرفیت سخت‌افزاری، ماژول IM 155-6 PN ST بالانس مناسبی بین هزینه پروژه و تعداد کانال‌های ارتباطی برقرار می‌کند.

• اتصال ماژول‌های محلی ET 200SP

این ماژول قادر است تا حداکثر 32 ماژول ورودی/خروجی محلی را در یک رک مدیریت کند. این ۳۲ ماژول می‌توانند ترکیبی از کارت‌های دیجیتال، آنالوگ، مانیتورینگ انرژی، ماژول‌های دما (RTD/TC) و کارت‌های فناوری (Technology Modules) باشند. فضای آدرس‌دهی مجاز برای کل ایستگاه حداکثر 1440 بایت برای داده‌های ورودی و 1440 بایت برای داده‌های خروجی است.

• الحاق ماژول‌های فیلد سری ET 200AL

یکی از بزرگ‌ترین مزایای مهندسی این ماژول، امکان اتصال تا حداکثر 16 ماژول فیلد ET 200AL است. ماژول‌های سری ET 200AL با استاندارد حفاظتی بالا (IP65/IP67) برای نصب مستقیم روی بدنه ماشین‌آلات و خارج از تابلو برق طراحی شده‌اند. با اتصال این دو خانواده:

• ارتباط از طریق کارت‌های کمکی (BU-Send) و کابل‌های باسِ مخصوص برقرار می‌شود.
• سیگنال‌های دورتر فیلد بدون نیاز به کشیدن ده‌ها کابل سیگنال به داخل تابلو، روی شبکه اترنت تجمیع می‌شوند.
• در هزینه‌های کابل‌کشی مسی و سینی‌کشی به‌طور چشمگیری صرفه‌جویی می‌گردد.

• درگاه فیزیکی و ماژولار BusAdapter (BA)

زیمنس در طراحی فیزیکی پورت‌های این ماژول از معماری BusAdapter استفاده کرده است. روی بدنه ماژول رابط، پورت RJ45 ثابتی وجود ندارد، بلکه یک اسلات مخصوص تعبیه شده که پذیرای انواع کارت‌های رابط فیزیکی است. این موضوع به طراح اجازه می‌دهد بر اساس نیاز پروژه و نویز محیط، بستر فیزیکی شبکه را انتخاب کند:

• BA 2xRJ45: برای اتصالات مسی استاندارد در فواصل کوتاه و محیط‌های بدون نویز شدید مغناطیسی.
• BA 2xFC (FastConnect): برای محیط‌هایی با لرزش بالا؛ کابل‌های اترنت صنعتی مستقیماً و بدون نیاز به سوکت زدن RJ45 در پایانه‌های داخلی قفل می‌شوند تا احتمال قطعی ناشی از لرزش مداوم به صفر برسد.
• BA 2xSCRJ / BA 2xLC: برای استفاده از فیبر نوری پلاستیکی (POF) یا فیبر نوری شیشه‌ای جهت انتقال داده در فواصل طولانی و محیط‌هایی با نویز شدید الکترومغناطیسی (مانند نزدیکی کوره القایی یا درایوهای فشار متوسط).

هرگاه به دلیل آسیب فیزیکی به کانکتورها نیازی به تعویض باشد، به جای دمونتاژ کامل ایستگاه یا تعویض کل کارت ارتباطی، تنها با باز کردن یک پیچ، قطعه BusAdapter تعویض می‌شود که این امر هزینه قطعات یدکی و زمان خاموشی ماشین‌آلات را کاهش می‌دهد.

• لایه‌های امنیتی و پروتکل PROFINET Security Class 1

با افزایش اتصال شبکه‌های صنعتی به لایه‌های فناوری اطلاعات (IT/OT Convergence)، حملات سایبری به کنترل‌کننده‌ها و ایستگاه‌های I/O به یکی از دغدغه‌های اصلی مهندسان تبدیل شده است. ماژول 6ES7155-6AU02-0BN0 با پشتیبانی بومی از PROFINET Security Class 1، یک سپر دفاعی مستحکم ایجاد می‌کند:

• امضای فریمور (Signed Firmware Updates): ماژول تنها فایل‌های آپدیت فریموری را می‌پذیرد که دارای امضای دیجیتال معتبر زیمنس باشند. این ویژگی مانع از تزریق کدهای مخرب یا فریمورهای دست‌کاری شده به سخت‌افزار می‌شود.
• یکپارچگی داده‌ها (Data Integrity): حفاظت از پیکربندی سخت‌افزاری در برابر تغییرات غیرمجاز در طول مسیر شبکه.
• امحای امن داده‌ها (Secure Erase): امکان بازگردانی ماژول به تنظیمات کارخانه به روشی امن که هیچ‌گونه دیتای حساس یا اطلاعات شبکه قبلی روی حافظه داخلی آن باقی نماند.

ویژگی‌های عملیاتی پیشرفته و قابلیت‌های نگهداری

• تعویض هم‌زمان چند ماژول در حالت روشن (Multi-Hot Swap)

در صورت بروز نقص فنی در کارت‌های ورودی/خروجی، نیازی به قطع برق کل ایستگاه یا توقف فرآیند تولید نیست. با فعال بودن قابلیت Multi-Hot Swap، پرسنل تعمیر و نگهداری می‌توانند چندین ماژول معیوب را به‌طور هم‌زمان از روی ترمینال‌بیس‌ها (BaseUnits) جدا کرده و کارت‌های جدید را جایگزین کنند. ماژول رابط به‌طور خودکار کارت‌های جدید را شناسایی، پیکربندی و راه‌اندازی مجدد می‌کند بدون اینکه خللی در کار سایر کارت‌های سالم ایستگاه ایجاد شود.

• کاهش فشار پورت PROFINET به‌صورت اختیاری (Option Handling)

این قابلیت مهندسی به کاربر اجازه می‌دهد که یک پیکربندی سخت‌افزاری کامل (بیشترین چیدمان ممکن ماژول‌ها) را در نرم‌افزار TIA Portal طراحی کند، اما در واقعیت فیزیکی کارخانه، تنها بخش‌هایی از ماژول‌ها را نصب کند. ماژول ارتباطی به‌طور هوشمند آدرس‌های خالی را مدیریت کرده و بدون ارسال خطاهای سیستمی مداوم (System Fault)، به تبادل داده با کارت‌های موجود ادامه می‌دهد. این ویژگی در ماشین‌سازی‌هایی که خطوط تولید ماژولار تولید می‌کنند بسیار کاربردی است.

• پشتیبانی از Shared Device تا ۴ کنترل‌گر

ماژول IM 155-6 PN ST می‌تواند داده‌های خود را به‌طور هم‌زمان بین حداکثر 4 کنترل‌گر PROFINET به اشتراک بگذارد. به عنوان مثال، ساب‌ماژول‌های نصب‌شده روی یک رک می‌توانند به طور مجزا توسط چند PLC مختلف (مثلاً یک PLC فرآیندی و یک PLC ایمنی یا Safety) خوانده و کنترل شوند که این امر انعطاف‌پذیری فوق‌العاده‌ای در طراحی شبکه‌های توزیع‌شده ایجاد می‌کند.

• مقایسه فنی: نسخه ST (02-0BN0) در برابر نسخه‌های هم‌رده

برای تصمیم‌گیری بهتر در زمان طراحی، جدول زیر مقایسه‌ای کاربردی بین این ماژول و نسخه‌های پرکاربرد دیگر ارائه می‌دهد:

• سناریوی کاربردی مهندسی: سیستم کنترل پکیج تهویه مطبوع داروسازی (HVAC)

در یک کارخانه داروسازی، کنترل دما، رطوبت و فشار مثبت اتاق‌های تمیز (Cleanrooms) توسط پکیج‌های HVAC بزرگ انجام می‌شود. به دلیل حساسیت محیط، تجهیزات مانیتورینگ نباید دچار قطعی شوند و سنسورها باید در فواصل مختلف نصب گردند:

• طراحی شبکه: یک ایستگاه مرکزی ET 200SP مجهز به ماژول IM 155-6 PN ST در تابلوی کنترل قرار می‌گیرد.
• اتصال کارت‌ها: کارت‌های آنالوگ دما و رطوبت (RTD) روی پایانه نصب می‌شوند تا کنترل دقیق دما حفظ شود.
• توسعه به محیط خارج تابلو: برای پایش وضعیت فیلترها و دمای کانال‌های هوا که در فواصل دورتری از تابلو قرار دارند، از ماژول‌های IP67 سری ET 200AL استفاده می‌شود که با کابل باس به ایستگاه محلی متصل شده‌اند.
• امنیت شبکه: به کمک PROFINET Security Class 1، شبکه کنترل پکیج از نفوذ سایبری از طریق شبکه داخلی کارخانه مصون می‌ماند.
• نگهداری مداوم: در صورت آسیب فیزیکی به سنسور فشار به علت خطای پرسنل و سوختن کارت آنالوگ مربوطه، تکنسین برق بدون نیاز به خاموش کردن کل پکیج هواساز، کارت معیوب را با قابلیت Multi-Hot Swap تعویض می‌کند و فرآیند تولید دارو بدون توقف ادامه می‌یابد.

پرسش‌های متداول (FAQ)

• آیا ماژول 6ES7155-6AU02-0BN0 به همراه BusAdapter ارائه می‌شود؟

خیر. در بسته‌بندی این محصول، خود ماژول ارتباطی به همراه ماژول سرور (Server Module) ارائه می‌شود، اما BusAdapter (مثلاً BA 2xRJ45 یا BA 2xFC) باید به صورت جداگانه و بر اساس نوع کابل‌کشی پروژه خریداری شود.

• حداقل نسخه نرم‌افزار TIA Portal برای پیکربندی این ماژول چیست؟

برای استفاده از تمامی پتانسیل‌های فریمور V6.1 و قابلیت‌های امنیتی جدید، نرم‌افزار TIA Portal نسخه V18 به بالا توصیه می‌شود. با این حال، با استفاده از فایل‌های توصیف تجهیز GSDML (نسخه V2.43 به بالا)، امکان پیکربندی آن در نسخه‌های قدیمی‌تر TIA Portal و حتی نرم‌افزار STEP 7 V5.7 نیز وجود دارد.

• آیا این ماژول از افزونگی سیستم (System Redundancy S2) پشتیبانی می‌کند؟

خیر، ماژول نسخه ST (Standard) از افزونگی S2 پشتیبانی نمی‌کند. در صورتی که پروژه شما نیاز به اتصال افزونه به کنترلرهای سری H زیمنس (مانند S7-1500H) دارد، باید از نسخه High Feature (HF) یا R1 استفاده کنید.

• عملکرد پورت‌ها در توپولوژی حلقه (Ring) چگونه است؟

این ماژول از پروتکل افزونگی رسانه (MRP) پشتیبانی می‌کند و می‌تواند به عنوان یک MRP Client در حلقه‌های صنعتی قرار گیرد. در صورت قطع کابل در حلقه اترنت، ارتباط ایستگاه در کمتر از 200 میلی‌ثانیه بازیابی می‌شود.

• نتیجه‌گیری مهندسی

ماژول ارتباطی Siemens IM 155-6 PN ST با کد فنی 6ES7155-6AU02-0BN0 نمونه‌ای برجسته از تعادل در مهندسی اتوماسیون است. این ماژول با پشتیبانی از ۳۲ کارت محلی و ۱۶ کارت فیلد، قابلیت Hot Swap چندگانه و پروتکل‌های پیشرفته امنیتی در لایه اترنت صنعتی، یک انتخاب بدون ریسک، اقتصادی و بسیار پایدار برای ماشین‌سازان و طراحان سیستم‌های اتوماسیون متوسط تا بزرگ است که الزامات سختی برای در دسترس بودن سیستم (Availability) و امنیت سایبری دارند.
