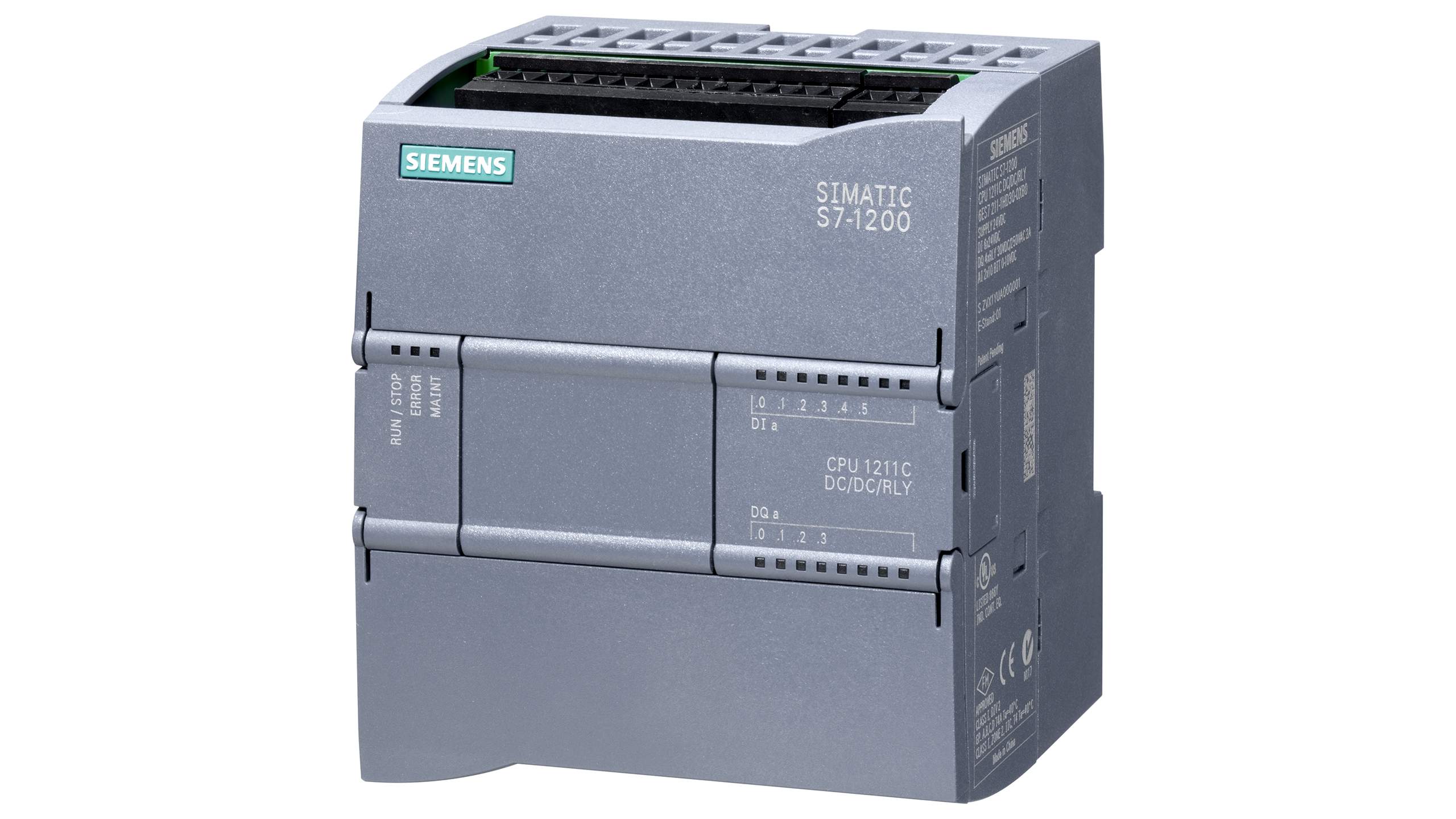

معرفی و بررسی فنی سی پی یو کامپکت سری ۱۲۰۰ زیمنس مدل CPU 1211C DC/DC/relay با کد فنی 6ES7211-1HE40-0XB0

سی‌پی‌یو 1211C کامپکت، DC/DC/relay

۶ ورودی دیجیتال ۲۴ ولت DC

۴ خروجی دیجیتال رله‌ای ۲ آمپر

۲ ورودی آنالوگ ۰ تا ۱۰ ولت DC

تغذیه: ۲۰/۴ تا ۲۸/۸ ولت DC

حافظه برنامه/اطلاعات: ۷۵ کیلوبایت



بررسی تخصصی CPU 1211C DC/DC/Relay زیمنس با کد فنی 6ES7211-1HE40-0XB0

در خانواده SIMATIC S7-1200، بعضی مدل‌ها دقیقاً برای پروژه‌هایی ساخته شده‌اند که هم‌زمان به تغذیه 24 ولت DC، ورودی‌های استاندارد DC و خروجی‌های منعطف رله‌ای نیاز دارند. CPU 1211C DC/DC/relay با کد فنی 6ES7211-1HE40-0XB0 از همین دسته است؛ یک کنترلر کامپکت و اقتصادی که در عین کوچک بودن، برای بسیاری از ماشین‌آلات سبک، تابلوهای فرمان، سیستم‌های تأسیساتی و پروژه‌های OEM، ظرفیت عملیاتی کاملاً قابل اتکایی ارائه می‌دهد.

این مدل به‌صورت خاص برای جایی مناسب است که منبع تغذیه اصلی تابلو 24VDC باشد، ولی طراح بخواهد خروجی‌هایی داشته باشد که بتوانند بارهای متنوع DC و حتی AC را از طریق کنتاکت خشک یا بارهای کم‌جریان سوئیچ کنند. همین ترکیب، این CPU را به گزینه‌ای بسیار کاربردی در پروژه‌هایی تبدیل می‌کند که سادگی سیم‌کشی، سازگاری با تجهیزات 24 ولت و انعطاف خروجی هر سه با هم اهمیت دارند.



• مشخصات فنی اصلی

ساختار I/O داخلی

این CPU به‌صورت کامپکت، I/O پایه را در بدنه خود دارد و در بسیاری از پروژه‌ها بدون توسعه اضافی قابل استفاده است:

• ۶ ورودی دیجیتال 24VDC
• ۴ خروجی دیجیتال رله‌ای 2 آمپر
• ۲ ورودی آنالوگ 0 تا 10 ولت DC
• تغذیه: 20.4 تا 28.8 ولت DC
• حافظه برنامه/اطلاعات: 75 کیلوبایت

از منظر مهندسی کنترل، این ترکیب برای پروژه‌های کوچک تا متوسط بسیار بهینه است؛ نه آن‌قدر محدود که دست طراح را ببندد و نه آن‌قدر پیچیده که هزینه و راه‌اندازی را بی‌دلیل افزایش دهد.



• جایگاه این مدل در خانواده S7-1200

مدل‌های سری 1200 زیمنس بر پایه مفهوم کنترلر ماژولار فشرده طراحی شده‌اند. در این معماری، CPU، ورودی/خروجی پایه، ارتباطات شبکه و امکانات نرم‌افزاری در یک قالب جمع‌وجور ارائه می‌شوند. نسخه 1211C به‌طور خاص، معمولاً نقطه ورود مناسب برای سیستم‌هایی است که به دنبال PLC صنعتی واقعی با هزینه کنترل‌شده هستند.



• تحلیل نوع تغذیه DC/DC/Relay

• چرا تغذیه DC مهم است؟

در این مدل، تغذیه CPU از 20.4 تا 28.8VDC انجام می‌شود. این بازه استاندارد صنعتی 24 ولت را پوشش می‌دهد و در عمل به معنی تحمل مناسب در برابر افت ولتاژهای جزئی و نوسانات رایج تابلو است. اگر طراحی شما بر پایه منبع 24VDC مرکزی باشد، این CPU از نظر سیم‌کشی و آرایش تابلو بسیار هم‌راستا با ساختارهای مدرن کنترل است.

مزیت‌های این نوع تغذیه:

• سازگاری مستقیم با پاورهای صنعتی 24 ولت
• حذف نیاز به تغذیه AC برای خود CPU
• مناسب برای تابلوهایی که همه تجهیزات کنترلی روی یک باس DC کار می‌کنند
• کاهش نویز و سادگی در طراحی منبع تغذیه مشترک



• ملاحظات تغذیه در بهره‌برداری

هرچند بازه ولتاژ این CPU نسبتاً انعطاف‌پذیر است، اما در پروژه‌های حساس توصیه می‌شود:

• از پاور صنعتی پایدار با ریپل پایین استفاده شود
• افت ولتاژ در مسیرهای طولانی بررسی شود
• حفاظت در برابر surge و transient لحاظ شود
• در صورت وجود بارهای القایی، مدارهای حفاظتی مناسب اضافه شوند

در عمل، بسیاری از خطاهای راه‌اندازی، نه از CPU بلکه از طراحی ضعیف تغذیه 24 ولت ناشی می‌شوند.



• ورودی‌های دیجیتال 24VDC

• سازگاری با تجهیزات فیلد

وجود ۶ ورودی دیجیتال 24VDC این CPU را برای اتصال مستقیم به تجهیزات رایج صنعتی مناسب می‌کند:

• سنسورهای القایی
• سنسورهای نوری
• میکروسوئیچ‌ها
• شستی‌های فرمان
• کنتاکت‌های کمکی
• خروجی رله‌ای دستگاه‌های جانبی

این سطح ولتاژ در صنعت استاندارد است و در اکثر تابلوهای فرمان، طراحی ورودی‌ها بر همین مبنا انجام می‌شود.



• نکات مهم در طراحی ورودی‌ها

برای اینکه ورودی‌های PLC رفتار پایدار داشته باشند، باید به این نکات توجه کرد:

• از مسیرهای سیم‌کشی کوتاه و منظم استفاده شود
• سیم‌های سیگنال از کابل‌های قدرت فاصله داشته باشند
• در محیط‌های نویزی، شیلد و زمین‌بندی درست اجرا شود
• برای سنسورهای پرنویز، فیلتر نرم‌افزاری لحاظ شود

در پروژه‌های واقعی، اگر ورودی‌ها ناخواسته تریگر می‌شوند، معمولاً مشکل از سیم‌کشی است نه از منطق برنامه.



• خروجی‌های رله‌ای 2 آمپر

• ماهیت خروجی رله‌ای

یکی از تفاوت‌های کلیدی این مدل با نسخه‌های ترانزیستوری، استفاده از خروجی رله‌ای است. این خروجی‌ها از نظر الکتریکی به‌صورت کنتاکت مکانیکی عمل می‌کنند و می‌توانند برای سوئیچ کردن بارهای متنوع مورد استفاده قرار گیرند.

کاربردهای رایج خروجی‌های رله‌ای:

• فرمان به بوبین کنتاکتور
• کنترل شیر برقی
• روشنایی صنعتی
• آژیر و چراغ هشدار
• بارهای AC و DC با جریان مناسب



• مزایا و محدودیت‌ها

مزیت‌های اصلی:

• انعطاف بالا در نوع بار
• ایزولاسیون مناسب
• مناسب برای پروژه‌های عمومی و تأسیساتی
• ساده‌تر برای تکنسین‌های برق سنتی

محدودیت‌ها:

• سرعت سوئیچ پایین‌تر از خروجی ترانزیستوری
• فرسایش مکانیکی در سوئیچ‌های مکرر
• نیاز به مدار حفاظتی برای بارهای سلفی
• نامناسب برای کنترل پالسی سریع

اگر پروژه شما به PWM، PTO یا سوئیچ با فرکانس بالا نیاز دارد، این مدل انتخاب ایده‌آلی نیست. اما برای فرمان‌های عمومی، خروجی رله‌ای بسیار عملی و قابل اعتماد است.



• ورودی‌های آنالوگ 0 تا 10 ولت

• کاربردهای مهندسی

وجود ۲ ورودی آنالوگ 0-10VDC ارزش این CPU را بالا می‌برد، چون بدون نیاز به ماژول توسعه، امکان خواندن سیگنال‌های مرجع و سنسورهای ولتاژی فراهم می‌شود.

کاربردهای متداول:

• سنسور فشار با خروجی ولتاژی
• فیدبک موقعیت
• پتانسیومتر تنظیم سرعت یا ست‌پوینت
• ترانسمیترهای 0-10V
• ورودی مرجع در سیستم‌های ساده کنترلی



• نکات دقت و نویز

در ورودی‌های آنالوگ، کیفیت سیم‌کشی و زمین‌بندی تعیین‌کننده است. برای دستیابی به اندازه‌گیری پایدار:

• از کابل زوج تابیده استفاده شود
• شیلد فقط از یک سمت به زمین متصل گردد
• مسیر کابل آنالوگ از کابل‌های قدرت جدا باشد
• در نرم‌افزار، مقیاس‌گذاری و فیلتر نرم‌افزاری لحاظ شود

در کنترل دما، فشار و سطح، همین دو ورودی می‌توانند نقش مهمی در کاهش هزینه و ساده‌سازی تابلو داشته باشند.



• حافظه 75 کیلوبایت و توان پردازشی

• ظرفیت حافظه برای چه پروژه‌هایی کافی است؟

حافظه 75KB برای یک CPU در این کلاس، ظرفیت مناسبی محسوب می‌شود. این مقدار برای منطق‌های زیر کافی است:

• کنترل ترتیبی ماشین
• interlock و permissive logic
• آلارم‌ها و هشدارها
• آنالوگ ساده
• ارتباط با HMI
• ارتباطات پایه شبکه‌ای

اما اگر پروژه شما شامل دیتالاگ سنگین، مدیریت چندین پروتکل، یا برنامه‌های پیچیده SCL باشد، باید سراغ مدل‌های بالاتر بروید.



• ارتباطات و نرم‌افزار

• کار با TIA Portal

این CPU در محیط TIA Portal برنامه‌نویسی می‌شود و از زبان‌های رایج زیر پشتیبانی می‌کند:

• Ladder
• FBD
• SCL



• قابلیت‌های شبکه‌ای

وجود پورت PROFINET داخلی امکان‌های مهمی فراهم می‌کند:

• اتصال به HMI
• برنامه‌ریزی و مانیتورینگ آنلاین
• ارتباط با SCADA
• شبکه‌سازی با PLCهای دیگر
• پیاده‌سازی برخی پروتکل‌های صنعتی بر بستر Ethernet

در پروژه‌های امروزی، همین بخش ارتباطی یکی از اصلی‌ترین مزیت‌های سری S7-1200 است.



• سناریوهای کاربردی مناسب

• این CPU برای چه پروژه‌هایی عالی است؟

• دستگاه‌های بسته‌بندی سبک
• سیستم‌های پمپ و بوسترپمپ
• تابلوهای HVAC و تأسیسات
• ماشین‌آلات کوچک OEM
• کنترل روشنایی صنعتی
• خطوط مونتاژ کوچک
• فرمان عمومی تجهیزات 24 ولت

در این سناریوها، CPU 1211C DC/DC/relay معمولاً یک انتخاب متعادل و اقتصادی است.



• سوالات متداول

• تفاوت این مدل با DC/DC/DC چیست؟

در نسخه DC/DC/DC خروجی‌ها ترانزیستوری هستند، اما در این مدل خروجی‌ها رله‌ای‌اند. بنابراین این نسخه برای بارهای متنوع‌تر مناسب است، ولی سرعت سوئیچ آن پایین‌تر است.

• آیا این CPU برای بار AC مناسب است؟

بله، به دلیل رله‌ای بودن خروجی‌ها، می‌تواند بارهای AC را نیز سوئیچ کند، البته در محدوده جریان مجاز.

• آیا این مدل خروجی آنالوگ دارد؟

خیر، فقط ۲ ورودی آنالوگ 0 تا 10 ولت دارد و خروجی آنالوگ داخلی ندارد.

• آیا برای کنترل موتور مناسب است؟

برای فرمان به کنتاکتور یا رله کمکی بله، اما برای کنترل مستقیم و سریع موتور یا پالس‌گیری پرسرعت مناسب نیست.

• آیا می‌توان I/O را توسعه داد؟

بله، از طریق ماژول‌های توسعه سری S7-1200 می‌توان I/O را افزایش داد.



• جمع‌بندی تخصصی

CPU 1211C DC/DC/relay با کد 6ES7211-1HE40-0XB0 یک PLC کامپکت و بسیار کاربردی است که برای پروژه‌هایی با تغذیه 24 ولت DC و نیاز به خروجی‌های رله‌ای انعطاف‌پذیر طراحی شده. این مدل، با ۶ ورودی دیجیتال، ۴ خروجی رله‌ای 2 آمپر و ۲ ورودی آنالوگ 0-10 ولت، یک نقطه تعادل خوب میان سادگی، کارایی و هزینه ایجاد می‌کند.

از نگاه مهندسی، مزیت اصلی آن این است که در تابلوهای کوچک و متوسط، بدون پیچیدگی اضافی، نیاز کنترل را پاسخ می‌دهد. اگر پروژه شما به خروجی‌های عمومی، خواندن آنالوگ پایه و تغذیه DC پایدار نیاز دارد، این CPU یکی از انتخاب‌های منطقی و استاندارد در خانواده S7-1200 است.
