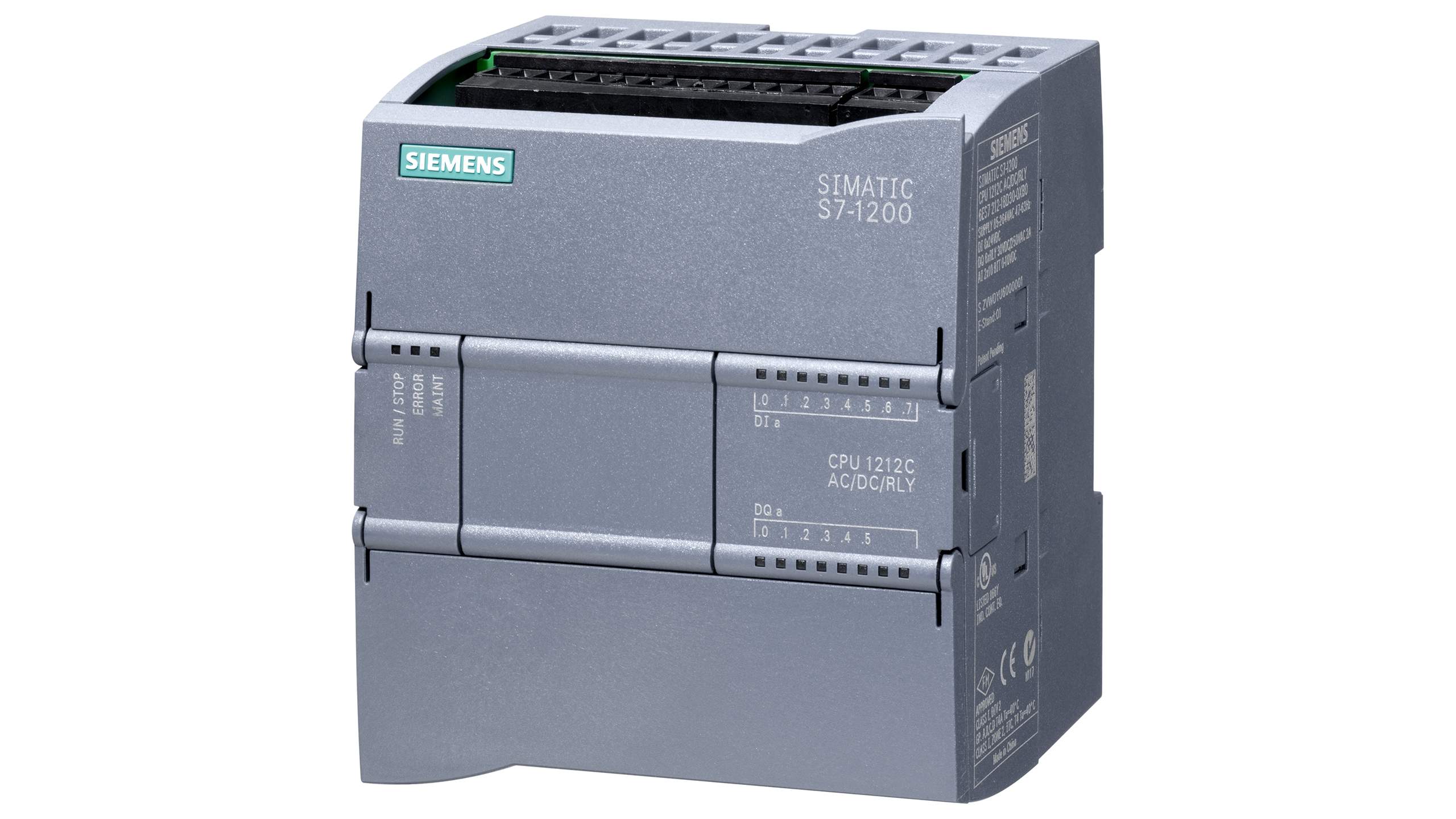

معرفی و بررسی فنی سی پی یو کامپکت سری ۱۲۰۰ زیمنس مدل CPU 1212C AC/DC/relay با کد فنی 6ES7212-1BE40-0XB0

سی‌پی‌یو 1211C کامپکت، AC/DC/relay

۸ ورودی دیجیتال ۲۴ ولت DC

۶ خروجی دیجیتال رله‌ای ۲ آمپر

۲ ورودی آنالوگ ۰ تا ۱۰ ولت DC

تغذیه: ۸۵ تا ۲۶۴ ولت AC

حافظه برنامه/اطلاعات: ۱۰۰ کیلوبایت



بررسی تخصصی CPU 1212C AC/DC/Relay زیمنس با کد فنی 6ES7212-1BE40-0XB0

CPU 1212C AC/DC/Relay زیمنس با کد فنی 6ES7212-1BE40-0XB0 یکی از مدل‌های بسیار کاربردی خانواده SIMATIC S7-1200 است که برای پروژه‌های کوچک تا متوسط طراحی شده؛ پروژه‌هایی که در آن‌ها مهندس کنترل به یک PLC کامپکت، قابل توسعه، قابل اعتماد و در عین حال اقتصادی نیاز دارد. این CPU از نظر جایگاه، یک پله بالاتر از مدل‌های 1211C قرار می‌گیرد و با تعداد ورودی/خروجی بیشتر و حافظه 100 کیلوبایت، آزادی عمل بالاتری برای طراحی منطق کنترلی فراهم می‌کند.

در مشخصات ارسالی، عبارت «CPU 1211C کامپکت» دیده می‌شود، اما با توجه به کد فنی 6ES7212-1BE40-0XB0 و عنوان محصول، مدل صحیح CPU 1212C AC/DC/Relay است. این نکته در خرید، استعلام قیمت، جایگزینی قطعه و تنظیم پروژه در TIA Portal اهمیت زیادی دارد، چون کد فنی زیمنس همیشه مرجع دقیق‌تر از عنوان نوشتاری محصول است.

این مدل برای تابلوهایی مناسب است که تغذیه اصلی آن‌ها از برق AC تأمین می‌شود، سنسورها و ورودی‌ها بر پایه 24VDC هستند و خروجی‌ها باید بتوانند بارهای متنوع را از طریق کنتاکت رله‌ای سوئیچ کنند. ترکیب AC/DC/Relay دقیقاً همین معماری را نشان می‌دهد.



• معرفی فنی CPU 1212C AC/DC/Relay

• مشخصات کلیدی محصول

CPU 1212C با کد 6ES7212-1BE40-0XB0 یک کنترلر کامپکت از سری S7-1200 است که ورودی‌ها، خروجی‌ها، ورودی آنالوگ، پورت ارتباطی و پردازنده مرکزی را در یک بدنه فشرده ترکیب می‌کند. مشخصات اصلی این مدل عبارت‌اند از:

• سری: SIMATIC S7-1200
• مدل: CPU 1212C AC/DC/Relay
• کد فنی: 6ES7212-1BE40-0XB0
• ۸ ورودی دیجیتال: 24VDC
• ۶ خروجی دیجیتال: رله‌ای، 2 آمپر
• ۲ ورودی آنالوگ: 0 تا 10 ولت DC
• تغذیه CPU: 85 تا 264 ولت AC
• حافظه برنامه/اطلاعات: 100KB

این ترکیب برای بسیاری از پروژه‌های واقعی صنعتی کافی است؛ به‌خصوص زمانی که قرار نیست در همان ابتدای پروژه چندین ماژول توسعه اضافه شود و هدف، کنترل یک ماشین یا فرآیند محدود اما حرفه‌ای است.



• جایگاه 1212C نسبت به 1211C

مدل CPU 1212C نسبت به CPU 1211C ظرفیت بالاتری ارائه می‌دهد. افزایش تعداد ورودی‌های دیجیتال از ۶ به ۸، افزایش خروجی‌ها از ۴ به ۶ و ارتقای حافظه به 100KB باعث می‌شود این CPU برای پروژه‌هایی با کمی پیچیدگی بیشتر انتخاب منطقی‌تری باشد.

از نگاه مهندسی، همین چند ورودی و خروجی اضافه می‌تواند تفاوت بزرگی ایجاد کند. در پروژه‌های ماشین‌سازی، معمولاً در مرحله تست و راه‌اندازی، نیازهای جدیدی مثل فیدبک اضافه، چراغ وضعیت، آلارم جداگانه یا فرمان کمکی ایجاد می‌شود. مدل 1212C نسبت به مدل‌های پایه، حاشیه امن طراحی بیشتری دارد.



• تحلیل معماری AC/DC/Relay

• مفهوم AC/DC/Relay در نام‌گذاری زیمنس

در نام‌گذاری PLCهای زیمنس، عبارت AC/DC/Relay یک کد مفهومی بسیار مهم است:

• AC: تغذیه CPU از ولتاژ AC انجام می‌شود.
• DC: ورودی‌های دیجیتال با سطح 24 ولت DC کار می‌کنند.
• Relay: خروجی‌ها از نوع رله‌ای هستند.

این یعنی CPU مستقیماً می‌تواند از برق AC در بازه 85 تا 264VAC تغذیه شود، اما ورودی‌های آن برای سنسورها و فرمان‌های 24VDC طراحی شده‌اند. خروجی‌های رله‌ای نیز مانند کنتاکت خشک عمل می‌کنند و امکان کنترل بارهای مختلف را فراهم می‌سازند.



• مزیت تغذیه AC در تابلوهای صنعتی

تغذیه AC در این مدل، یک مزیت عملیاتی مهم است. در بسیاری از تابلوهای تأسیساتی، ماشین‌آلات عمومی و سیستم‌های کنترل مستقل، برق ورودی تابلو به‌صورت AC در دسترس است. در چنین شرایطی، استفاده از CPU با تغذیه AC می‌تواند طراحی را ساده‌تر کند.

مزایای تغذیه AC در این مدل:

• امکان تغذیه مستقیم CPU از برق تابلو
• کاهش وابستگی CPU به منبع تغذیه 24VDC
• مناسب برای تابلوهای تأسیساتی و ساختمانی-صنعتی
• سازگاری با محیط‌هایی که برق AC منبع اصلی انرژی کنترلی است

البته باید دقت کرد که چون ورودی‌ها 24VDC هستند، برای سنسورها و مدار فرمان DC همچنان به منبع تغذیه 24 ولت نیاز خواهید داشت.



• ورودی‌های دیجیتال 24VDC

• ظرفیت ورودی‌ها برای پروژه‌های کوچک و متوسط

وجود ۸ ورودی دیجیتال 24VDC در CPU 1212C، آن را برای کنترل ماشین‌ها و تابلوهایی با تعداد سیگنال متوسط مناسب می‌کند. این ورودی‌ها می‌توانند سیگنال‌های وضعیت، فرمان، فیدبک و ایمنی غیرمستقیم را دریافت کنند.

کاربردهای رایج ورودی‌ها:

• شستی Start و Stop
• کلید Auto/Manual
• سنسور القایی یا خازنی
• سنسور نوری
• میکروسوئیچ‌های موقعیت
• فیدبک کنتاکتور
• سیگنال خطا از درایو یا تجهیزات جانبی
• لیمیت‌سوئیچ‌های حفاظتی

این تعداد ورودی برای یک ماشین مستقل کوچک، یک پمپ‌خانه ساده، یک دستگاه بسته‌بندی سبک یا یک تابلو کنترل محلی معمولاً نقطه شروع مناسبی است.



• نکات مهندسی در سیم‌کشی ورودی‌ها

ورودی دیجیتال در ظاهر ساده است، اما در محیط صنعتی، نویز، افت ولتاژ، اتصال زمین نامناسب و کابل‌کشی غیراصولی می‌تواند باعث رفتارهای نامنظم شود. برای استفاده پایدار از ورودی‌های 24VDC این CPU، چند اصل کلیدی باید رعایت شود:

• مسیر کابل‌های سنسور از کابل‌های قدرت جدا شود.
• مرجع 0V منبع تغذیه DC به‌صورت تمیز و قابل ردیابی طراحی شود.
• برای مسیرهای طولانی، کابل مناسب و در صورت نیاز شیلددار استفاده شود.
• برای کنتاکت‌های مکانیکی، فیلتر یا Debounce نرم‌افزاری در برنامه لحاظ شود.
• از تغذیه سنسور ناپایدار یا مشترک با بارهای پرنویز پرهیز شود.

در پروژه‌های دقیق، کیفیت ورودی‌ها فقط به CPU وابسته نیست؛ کل زنجیره شامل سنسور، کابل، ترمینال، منبع تغذیه و زمین‌بندی باید درست طراحی شود.



• خروجی‌های رله‌ای 2 آمپر

• چرا خروجی رله‌ای هنوز محبوب است؟

CPU 1212C AC/DC/Relay دارای ۶ خروجی دیجیتال رله‌ای با ظرفیت 2 آمپر است. خروجی رله‌ای در صنعت هنوز بسیار محبوب است، چون از نظر نوع بار انعطاف‌پذیری بالایی دارد. برخلاف خروجی ترانزیستوری که معمولاً به بارهای 24VDC محدود است، خروجی رله‌ای می‌تواند در بسیاری از کاربردها بارهای AC یا DC را سوئیچ کند؛ البته با رعایت محدوده مجاز ولتاژ و جریان.

کاربردهای رایج خروجی‌های رله‌ای:

• فرمان به بوبین کنتاکتور
• فعال‌سازی رله کمکی
• کنترل شیر برقی
• روشن‌کردن چراغ سیگنال
• راه‌اندازی آژیر یا بیزر
• ارسال فرمان خشک به تجهیزات جانبی
• کنترل بارهای سبک AC یا DC



• محدودیت‌های خروجی رله‌ای

خروجی رله‌ای انعطاف بالایی دارد، اما برای همه کاربردها ایده‌آل نیست. ماهیت مکانیکی رله باعث می‌شود سرعت و عمر سوئیچینگ آن محدودتر از خروجی ترانزیستوری باشد.

محدودیت‌های مهم:

• مناسب نبودن برای سوئیچینگ سریع و پرتکرار
• فرسایش کنتاکت در طول زمان
• حساسیت به بارهای سلفی بدون مدار حفاظتی
• نیاز به رعایت جریان مجاز 2 آمپر
• عدم تناسب با کاربردهای PTO و PWM

برای بارهای سلفی مانند بوبین کنتاکتور یا شیر برقی، استفاده از RC Snubber، Varistor یا دیود هرزگرد بسته به نوع بار، می‌تواند عمر خروجی را افزایش دهد. این جزئیات کوچک، در عمل تفاوت بین یک تابلو پایدار و یک سیستم پرخرابی را می‌سازد.



• ورودی‌های آنالوگ 0 تا 10 ولت DC

• کاربردهای ورودی آنالوگ داخلی

وجود ۲ ورودی آنالوگ 0 تا 10VDC در این CPU یک مزیت مهم است، چون بسیاری از پروژه‌ها فقط به یک یا دو سیگنال آنالوگ نیاز دارند و خرید ماژول جداگانه در این موارد هزینه و فضای تابلو را افزایش می‌دهد.

کاربردهای متداول این ورودی‌ها:

• سنسور فشار با خروجی 0-10V
• سنسور سطح ولتاژی
• پتانسیومتر تنظیم Setpoint
• فیدبک موقعیت
• سیگنال مرجع از درایو یا کنترلر جانبی
• اندازه‌گیری ساده دما با ترانسمیتر ولتاژی



• ظرافت‌های فنی در سیگنال آنالوگ

سیگنال آنالوگ نسبت به نویز حساس‌تر از سیگنال دیجیتال است. اگر کابل آنالوگ از کنار اینورتر، موتور یا کابل قدرت عبور کند، مقدار خوانده‌شده در PLC ممکن است نوسان داشته باشد.

برای افزایش دقت:

• کابل آنالوگ شیلددار استفاده شود.
• شیلد فقط از یک سمت زمین شود.
• کابل آنالوگ از کابل قدرت فاصله داشته باشد.
• در TIA Portal مقیاس‌گذاری دقیق انجام شود.
• برای نوسانات کوچک، فیلتر نرم‌افزاری مناسب در نظر گرفته شود.

در بسیاری از پروژه‌ها، کیفیت برنامه‌نویسی آنالوگ به‌اندازه انتخاب سخت‌افزار اهمیت دارد.



• حافظه 100KB و توان نرم‌افزاری

• ظرفیت مناسب برای منطق کنترلی جدی‌تر

حافظه 100 کیلوبایت در CPU 1212C برای پروژه‌های کوچک و متوسط کاملاً قابل اتکا است. این مقدار حافظه امکان طراحی برنامه‌های ساخت‌یافته‌تر را فراهم می‌کند؛ مخصوصاً وقتی از فانکشن‌ها، فانکشن‌بلوک‌ها، دیتابلاک‌ها و ساختارهای مرتب در TIA Portal استفاده شود.

این حافظه برای موارد زیر مناسب است:

• کنترل ترتیبی ماشین
• منطق اینترلاک
• آلارم‌نویسی
• کنترل سطح، فشار یا دما
• ارتباط با HMI
• پردازش چند سیگنال آنالوگ
• مدیریت وضعیت‌های کاری دستگاه

برای پروژه‌هایی با دیتالاگ سنگین، Recipeهای زیاد یا شبکه ارتباطی گسترده، بهتر است مدل‌های بالاتر بررسی شوند، اما برای یک سیستم کنترلی جمع‌وجور، 100KB ظرفیت بسیار کاربردی است.



• ارتباطات و برنامه‌نویسی

• سازگاری با TIA Portal و شبکه صنعتی

CPU 1212C در محیط TIA Portal پیکربندی و برنامه‌نویسی می‌شود. این محیط اجازه می‌دهد منطق کنترلی، سخت‌افزار، HMI و ارتباطات شبکه در یک ساختار یکپارچه مدیریت شوند.

زبان‌های رایج قابل استفاده:

• LAD
• FBD
• SCL

وجود پورت PROFINET داخلی نیز امکان اتصال به HMI، سیستم مانیتورینگ، لپ‌تاپ مهندسی و سایر تجهیزات شبکه را فراهم می‌کند. برای پروژه‌های مدرن، این ویژگی دیگر یک قابلیت لوکس نیست؛ یک نیاز پایه مهندسی است.



• سناریوهای کاربردی مناسب

• بهترین کاربردهای CPU 1212C AC/DC/Relay

این CPU برای پروژه‌هایی مناسب است که هم به تغذیه AC نیاز دارند و هم خروجی‌های رله‌ای انعطاف‌پذیر می‌خواهند.

نمونه کاربردها:

• تابلوهای کنترل پمپ
• سیستم‌های HVAC
• ماشین‌آلات بسته‌بندی سبک
• کنترل روشنایی صنعتی
• تابلوهای فرمان مستقل
• دستگاه‌های OEM با بارهای متنوع
• کنترل کنتاکتور، شیر، آلارم و سیگنال‌های وضعیت
• پروژه‌های ساختمانی-صنعتی با نیاز به PLC زیمنس

در این سناریوها، ترکیب ۸ ورودی، ۶ خروجی، ۲ ورودی آنالوگ و تغذیه AC، طراحی را ساده و اقتصادی می‌کند.



• سوالات متداول

• آیا کد 6ES7212-1BE40-0XB0 مربوط به CPU 1212C است؟

بله. کد فنی 6ES7212-1BE40-0XB0 مربوط به CPU 1212C AC/DC/Relay از سری SIMATIC S7-1200 است.

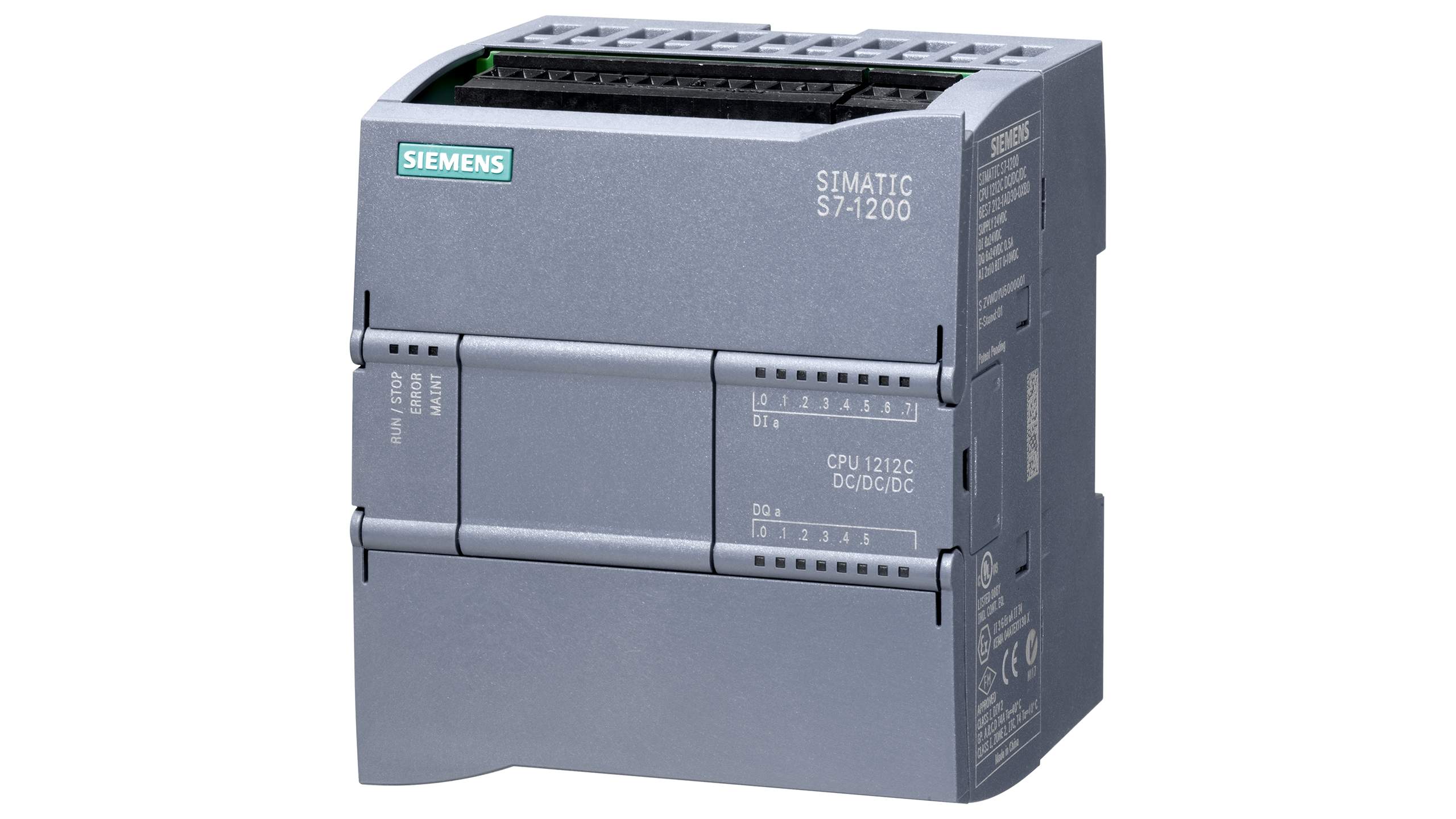

• تفاوت این مدل با CPU 1212C DC/DC/DC چیست؟

مدل AC/DC/Relay با برق AC تغذیه می‌شود و خروجی رله‌ای دارد، اما مدل DC/DC/DC با 24VDC تغذیه شده و خروجی ترانزیستوری 24VDC ارائه می‌دهد.

• آیا خروجی‌های رله‌ای برای بار AC مناسب‌اند؟

بله، خروجی رله‌ای می‌تواند برای برخی بارهای AC استفاده شود، اما باید جریان، ولتاژ، نوع بار و حفاظت کنتاکت دقیقاً بررسی شود.

• آیا این CPU خروجی آنالوگ داخلی دارد؟

خیر. این مدل دارای ۲ ورودی آنالوگ 0-10VDC است، اما خروجی آنالوگ داخلی ندارد.

• آیا برای کنترل سریع یا پالس مناسب است؟

خیر. به‌دلیل رله‌ای بودن خروجی‌ها، برای سوئیچینگ سریع، PWM یا PTO مناسب نیست. برای این کاربردها مدل‌های DC/DC/DC بهترند.



• جمع‌بندی تخصصی

CPU 1212C AC/DC/Relay زیمنس با کد فنی 6ES7212-1BE40-0XB0 یک PLC کامپکت، کاربردی و مهندسی‌شده برای پروژه‌هایی است که به تغذیه AC، ورودی‌های 24VDC و خروجی‌های رله‌ای منعطف نیاز دارند. این مدل با ۸ ورودی دیجیتال، ۶ خروجی رله‌ای 2 آمپر، ۲ ورودی آنالوگ 0-10V و حافظه 100KB، برای بسیاری از تابلوهای کنترل کوچک و متوسط یک انتخاب دقیق و اقتصادی است.

از دید طراحی، نقطه قوت اصلی این CPU در تعادل بین سادگی نصب، انعطاف الکتریکی و ظرفیت کنترلی مناسب است. اگر پروژه شما شامل بارهای متنوع، فرمان کنتاکتور، کنترل تأسیسات، ماشین‌آلات سبک یا تابلوهای مستقل است، این مدل یکی از گزینه‌های بسیار منطقی در خانواده S7-1200 محسوب می‌شود. البته اگر خروجی سریع یا کنترل پالسی نیاز دارید، باید به سمت مدل‌های ترانزیستوری بروید.
