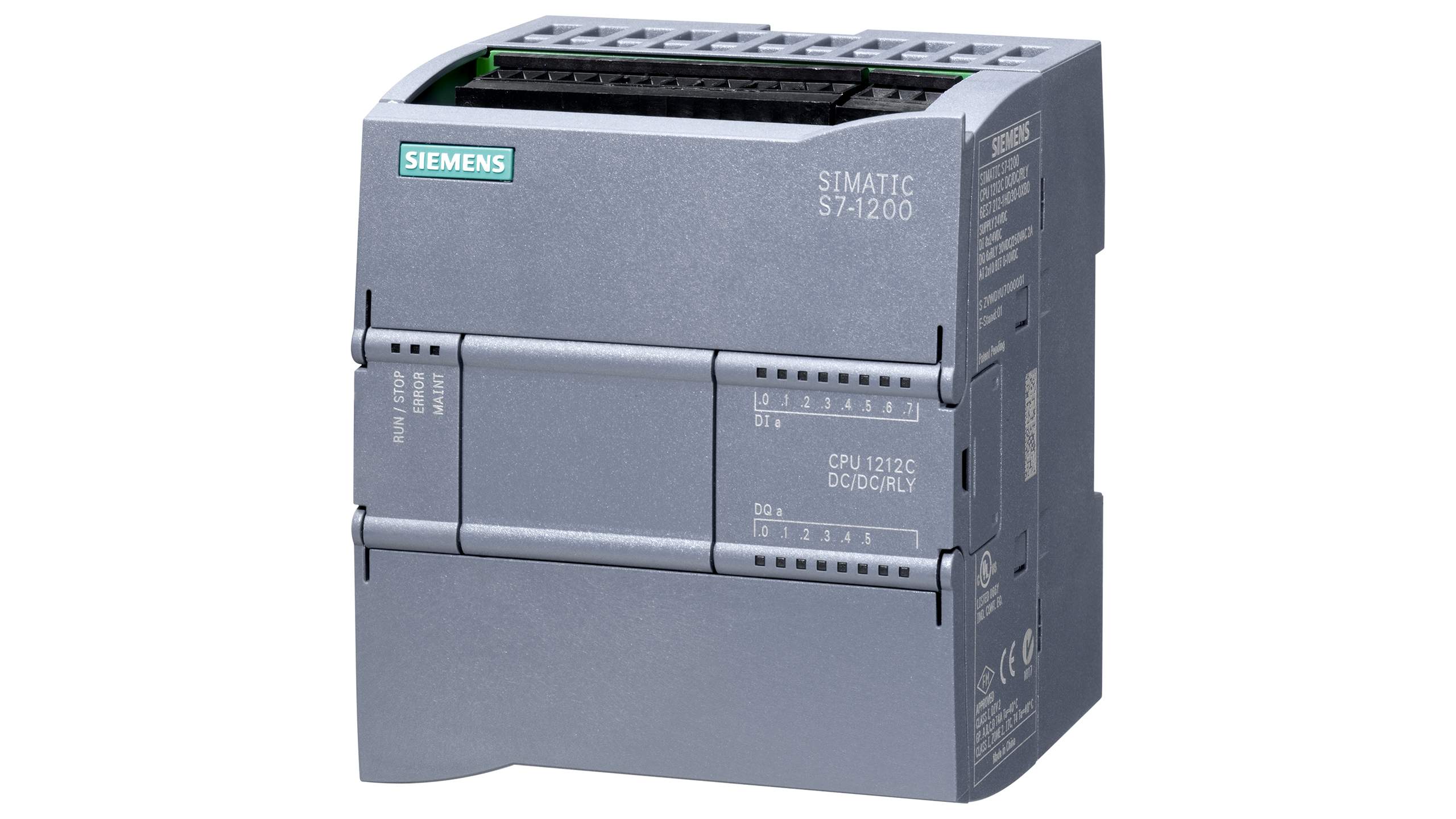

معرفی و بررسی فنی سی پی یو کامپکت سری ۱۲۰۰ زیمنس مدل CPU 1212C DC/DC/relay با کد فنی 6ES7212-1HE40-0XB0

سی‌پی‌یو 1212C کامپکت، DC/DC/relay

۸ ورودی دیجیتال ۲۴ ولت DC

۶ خروجی دیجیتال رله‌ای ۲ آمپر

۲ ورودی آنالوگ ۰ تا ۱۰ ولت DC

تغذیه: ۲۰/۴ تا ۲۸/۸ ولت DC

حافظه برنامه/اطلاعات: ۱۰۰ کیلوبایت



بررسی تخصصی CPU 1212C DC/DC/Relay زیمنس با کد فنی 6ES7212-1HE40-0XB0

در خانواده SIMATIC S7-1200، برخی CPUها دقیقاً برای پروژه‌هایی طراحی شده‌اند که در آن‌ها مهندس اتوماسیون به یک نقطه تعادل میان تغذیه 24 ولت DC، انعطاف خروجی رله‌ای، ابعاد کامپکت و ظرفیت منطقی مناسب نیاز دارد. CPU 1212C DC/DC/Relay با کد فنی 6ES7212-1HE40-0XB0 یکی از همین گزینه‌های هوشمندانه است؛ مدلی که از نظر ساختار، برای تابلوهای صنعتی DC محور بسیار مناسب است، اما در خروجی‌ها، محدودیت خشکِ مدل‌های ترانزیستوری را ندارد و امکان سوئیچ‌کردن بارهای متنوع‌تری را فراهم می‌کند.

اگر بخواهیم این CPU را از نگاه کاربرد صنعتی واقعی تحلیل کنیم، باید بگوییم این مدل معمولاً در پروژه‌هایی خوش می‌درخشد که کل معماری کنترل بر پایه 24VDC بسته شده، اما خروجی‌ها باید برای تجهیزات مختلف، از رله کمکی و بوبین کنتاکتور گرفته تا برخی بارهای AC و DC سبک، انعطاف‌پذیر باشند. همین ترکیب باعث می‌شود 1212C DC/DC/Relay در ماشین‌آلات کوچک، تابلوهای OEM، سامانه‌های مستقل کنترلی و تجهیزات میدانی با تغذیه DC، انتخابی بسیار منطقی باشد.



• معرفی فنی CPU 1212C DC/DC/Relay

• مشخصات کلیدی محصول

مدل 6ES7212-1HE40-0XB0 یک CPU کامپکت از سری S7-1200 است که برای پروژه‌های کوچک و متوسط طراحی شده و مجموعه‌ای متعادل از I/O داخلی و حافظه را ارائه می‌دهد. مشخصات اصلی آن به‌صورت زیر است:

• سری: SIMATIC S7-1200
• مدل: CPU 1212C DC/DC/Relay
• کد فنی: 6ES7212-1HE40-0XB0
• ۸ ورودی دیجیتال: 24VDC
• ۶ خروجی دیجیتال: رله‌ای 2 آمپر
• ۲ ورودی آنالوگ: 0 تا 10 ولت DC
• تغذیه CPU: 20.4 تا 28.8 ولت DC
• حافظه برنامه/اطلاعات: 100KB

این مشخصات نشان می‌دهد که با یک PLC اقتصادی صرف روبه‌رو نیستیم، بلکه با یک کنترلر فشرده اما کاملاً عملیاتی طرف هستیم که برای بسیاری از کاربردهای صنعتی، بدون نیاز فوری به توسعه سخت‌افزاری، پاسخ‌گو خواهد بود.



• جایگاه این مدل در سبد S7-1200

مدل 1212C نسبت به 1211C از نظر ظرفیت I/O و حافظه، یک گام روبه‌جلو است. در پروژه‌های واقعی، همین تفاوت ظاهراً کوچک بسیار مهم می‌شود. وقتی تعداد سنسورها بیشتر می‌شود، چند فیدبک اضافه نیاز پیدا می‌کنید، یا منطق کنترلی شما از حالت ساده خارج می‌شود، CPU 1211C ممکن است سریع به مرز محدودیت برسد. در این شرایط، 1212C یک انتخاب متعادل است؛ نه آن‌قدر کوچک که دست مهندس را ببندد و نه آن‌قدر بزرگ که هزینه پروژه را بی‌دلیل بالا ببرد.



• معماری DC/DC/Relay دقیقاً چه معنایی دارد؟

• تحلیل ساختار نام‌گذاری

در PLCهای زیمنس، عبارت DC/DC/Relay یک شناسنامه الکتریکی کامل است:

• DC اول: تغذیه CPU از ولتاژ DC انجام می‌شود.
• DC دوم: ورودی‌های دیجیتال از نوع 24VDC هستند.
• Relay: خروجی‌ها رله‌ای هستند.

این ترکیب برای تابلوهایی ایده‌آل است که از ابتدا بر پایه منبع تغذیه صنعتی 24VDC طراحی شده‌اند. در صنایع ماشین‌سازی، سامانه‌های خودکار مبتنی بر باتری/UPS، تجهیزات قابل‌حمل صنعتی، و بسیاری از تابلوهای مدرن، معماری 24VDC یک استاندارد پذیرفته‌شده است.



• مزیت تغذیه DC در کاربردهای صنعتی

تغذیه DC در این CPU فقط یک ویژگی نیست؛ یک مزیت مهندسی مهم است. در بسیاری از سیستم‌ها، استفاده از 24VDC به دلایل زیر ترجیح داده می‌شود:

• ایمنی بالاتر در مدار فرمان
• سازگاری با سنسورها و عملگرهای صنعتی
• امکان پشتیبانی با UPS و باتری
• پایداری مناسب در سیستم‌های کنترلی حساس
• سادگی توزیع تغذیه در تابلوهای استاندارد اتوماسیون

وقتی CPU نیز با همین 24VDC تغذیه می‌شود، کل معماری برق کنترل یکپارچه‌تر، تمیزتر و قابل‌اعتمادتر می‌شود. البته شرط آن، استفاده از منبع تغذیه باکیفیت و طراحی صحیح توزیع ولتاژ است.



• ورودی‌های دیجیتال 24VDC

• ۸ ورودی برای کنترل‌های متعادل

وجود ۸ ورودی دیجیتال 24 ولت DC باعث می‌شود این CPU برای بسیاری از پروژه‌های صنعتی کوچک و متوسط بدون ماژول اضافه قابل استفاده باشد. این تعداد ورودی برای ماشین‌های ساده تا نیمه‌پیچیده کاملاً کاربردی است.

نمونه سیگنال‌هایی که می‌توان به این ورودی‌ها متصل کرد:

• شستی‌های Start/Stop
• سنسورهای القایی
• سنسورهای نوری
• لیمیت‌سوئیچ
• کنتاکت‌های حفاظتی
• فیدبک کنتاکتور
• کلیدهای انتخاب وضعیت
• خروجی دیجیتال درایوها یا تجهیزات جانبی



• نکات ظریف در طراحی ورودی دیجیتال

در پروژه‌های صنعتی، ورودی دیجیتال به‌ظاهر ساده است، اما همین بخش به‌راحتی می‌تواند منبع خطا، تریپ کاذب و رفتار ناپایدار شود. دلیل اصلی معمولاً CPU نیست؛ بلکه کیفیت طراحی میدان است.

برای عملکرد پایدار، این نکات مهم‌اند:

• استفاده از منبع تغذیه 24VDC پایدار
• تفکیک مسیر کابل‌های سیگنال و قدرت
• طراحی صحیح زمین مرجع یا 0V
• در نظر گرفتن نویز محیط، خصوصاً کنار اینورترها
• استفاده از فیلتر نرم‌افزاری برای کنتاکت‌های مکانیکی

در واقع، کیفیت عملکرد ورودی‌های دیجیتال از دل EMC خوب، سیم‌کشی درست و تغذیه تمیز بیرون می‌آید.



• خروجی‌های رله‌ای 2 آمپر

• چرا این مدل برای بارهای متنوع مناسب است؟

نقطه تمایز اصلی CPU 1212C DC/DC/Relay نسبت به نسخه DC/DC/DC، در نوع خروجی‌هاست. این مدل دارای ۶ خروجی رله‌ای 2 آمپر است. همین ویژگی باعث می‌شود برای پروژه‌هایی که بارها از نظر ماهیت الکتریکی متنوع هستند، گزینه‌ای بسیار منعطف باشد.

مزیت خروجی رله‌ای:

• امکان سوئیچ‌کردن بارهای AC و DC
• مناسب برای فرمان به کنتاکتور و رله کمکی
• مناسب برای چراغ سیگنال، آلارم و بوبین‌ها
• سادگی در درک و طراحی مدار
• انعطاف بالاتر نسبت به خروجی ترانزیستوری در بسیاری از تابلوها

در عمل، اگر شما ندانید بار نهایی دقیقاً DC خواهد بود یا AC، خروجی رله‌ای دستتان را بازتر می‌گذارد.



• محدودیت‌های فنی خروجی رله‌ای

البته خروجی رله‌ای یک انتخاب همه‌فن‌حریف مطلق نیست. هرجا پای کنتاکت مکانیکی وسط باشد، باید محدودیت‌های ذاتی آن را هم بپذیریم:

• سرعت سوئیچینگ پایین‌تر از خروجی ترانزیستوری
• عمر مکانیکی و الکتریکی محدود
• مناسب نبودن برای فرمان‌های سریع و پرتکرار
• حساسیت به قوس الکتریکی در بارهای سلفی
• نیاز به حفاظت مناسب برای افزایش طول عمر

برای بارهای سلفی، استفاده از دیود هرزگرد در DC و اسنابر RC یا وریستور در AC به‌شدت توصیه می‌شود. این مورد، یک جزئیات کوچک اما حیاتی در طراحی حرفه‌ای تابلو است.



• ورودی‌های آنالوگ 0 تا 10 ولت DC

• مزیت اقتصادی و طراحی

وجود ۲ ورودی آنالوگ 0-10VDC در یک CPU کامپکت، از آن مزیت‌هایی است که در زمان طراحی و خرید، شاید ساده به‌نظر برسد، اما در عمل هزینه و پیچیدگی پروژه را به‌شکل محسوسی کاهش می‌دهد.

این ورودی‌ها برای موارد زیر بسیار مناسب‌اند:

• سنسور فشار
• سنسور سطح
• پتانسیومتر تنظیم دستی
• فیدبک موقعیت
• سیگنال مرجع فرآیندی
• ترانسمیترهای ولتاژی

اگر پروژه شما فقط یک یا دو پارامتر آنالوگ دارد، این CPU بدون نیاز به ماژول اضافه، پاسخ‌گوی نیاز خواهد بود.



• ملاحظات مهندسی در سیگنال آنالوگ

سیگنال آنالوگ همیشه بخش حساس سیستم است. برای دستیابی به داده پایدار و قابل اعتماد باید به این موارد توجه شود:

• استفاده از کابل شیلددار
• زمین‌کردن صحیح شیلد از یک سمت
• جلوگیری از مجاورت با کابل قدرت و خروجی اینورتر
• مقیاس‌گذاری دقیق در TIA Portal
• فیلتر نرم‌افزاری برای حذف نوسانات لحظه‌ای

در بسیاری از موارد، خطای آنالوگ نه از سنسور است، نه از CPU؛ بلکه از کابل‌کشی نادرست و درک ضعیف از نویز صنعتی ناشی می‌شود.



• حافظه 100KB و قدرت نرم‌افزاری

• آیا 100KB برای پروژه‌های واقعی کافی است؟

برای یک PLC کامپکت در این کلاس، 100KB حافظه مقدار بسیار مناسبی است. این ظرفیت به مهندس برنامه‌نویس اجازه می‌دهد ساختار برنامه را مرتب، ماژولار و توسعه‌پذیر طراحی کند.

این حافظه برای این کاربردها مناسب است:

• منطق ترتیبی ماشین‌آلات
• کنترل اینترلاک‌ها
• مدیریت آلارم‌ها
• پردازش داده‌های آنالوگ
• ارتباط با HMI
• تعریف Data Blockهای کاربردی
• توسعه آتی نرم‌افزار بدون فشار شدید به حافظه

برای پروژه‌های بسیار پیچیده، شبکه‌های گسترده یا الگوریتم‌های سنگین، طبیعتاً باید سراغ CPUهای بالاتر رفت؛ اما برای اتوماسیون سبک تا متوسط، این حافظه کاملاً کاربردی است.



• ارتباطات و محیط برنامه‌نویسی

• اکوسیستم TIA Portal و PROFINET

این CPU در محیط TIA Portal برنامه‌نویسی و پیکربندی می‌شود. این موضوع از نظر مهندسی بسیار مهم است، چون شما سخت‌افزار، برنامه PLC، HMI و ساختار ارتباطی را در یک بستر یکپارچه مدیریت می‌کنید.

مزایای اصلی:

• برنامه‌نویسی با LAD، FBD و SCL
• عیب‌یابی سریع‌تر
• پیکربندی متمرکز
• اتصال آسان به HMI
• ارتباط مبتنی بر PROFINET
• یکپارچگی با سایر تجهیزات زیمنس

برای OEMها و تیم‌های نگهداری، این یکپارچگی ارزش عملیاتی بالایی دارد.



• سناریوهای کاربردی مناسب

• این CPU کجا بهترین انتخاب است؟

CPU 1212C DC/DC/Relay برای پروژه‌هایی مناسب است که تغذیه اصلی کنترل 24VDC است، اما بارهای خروجی نیاز به انعطاف بیشتری دارند.

کاربردهای شاخص:

• ماشین‌آلات بسته‌بندی کوچک
• تابلوهای کنترل DC با خروجی متنوع
• تجهیزات OEM
• سیستم‌های مجهز به UPS یا باتری
• سامانه‌های مانیتورینگ و کنترل میدانی
• تابلوهای پمپ و بوستر با تغذیه DC
• کنترل کنتاکتور، آلارم، چراغ و شیر برقی

در این پروژه‌ها، این مدل بین نسخه ترانزیستوری و نسخه AC/DC/Relay یک نقطه تعادل بسیار هوشمندانه ایجاد می‌کند.



• سوالات متداول

• تفاوت CPU 1212C DC/DC/Relay با DC/DC/DC چیست؟

هر دو با 24VDC تغذیه می‌شوند و ورودی دیجیتال DC دارند، اما مدل DC/DC/Relay خروجی رله‌ای دارد و مدل DC/DC/DC خروجی ترانزیستوری 24VDC ارائه می‌کند.

• آیا این CPU برای بار AC مناسب است؟

بله، به‌دلیل رله‌ای بودن خروجی‌ها، می‌توان برخی بارهای AC را در محدوده مجاز از طریق آن سوئیچ کرد.

• آیا برای کنترل‌های سریع مناسب است؟

خیر، خروجی رله‌ای برای سوئیچینگ سریع، PWM یا فرمان‌های پرتکرار مناسب نیست. برای این کاربردها نسخه ترانزیستوری بهتر است.

• آیا ورودی آنالوگ داخلی دارد؟

بله، این مدل دارای ۲ ورودی آنالوگ 0 تا 10VDC است.

• مهم‌ترین مزیت این مدل چیست؟

ترکیب تغذیه 24VDC با خروجی‌های رله‌ای منعطف مهم‌ترین مزیت این CPU است؛ به‌ویژه در تابلوهای صنعتی DC محور.



• جمع‌بندی تخصصی

CPU 1212C DC/DC/Relay زیمنس با کد فنی 6ES7212-1HE40-0XB0 یک PLC کامپکت، دقیق و بسیار کاربردی برای سیستم‌هایی است که با 24VDC کار می‌کنند اما در خروجی‌ها به انعطاف رله‌ای نیاز دارند. وجود ۸ ورودی دیجیتال، ۶ خروجی رله‌ای 2 آمپر، ۲ ورودی آنالوگ 0-10V و حافظه 100KB این مدل را به گزینه‌ای متعادل برای ماشین‌آلات کوچک، تابلوهای OEM و سامانه‌های کنترلی مستقل تبدیل می‌کند.

اگر پروژه شما از نظر تغذیه کاملاً DC است اما بارهای خروجی‌تان ترکیبی، متنوع یا وابسته به فرمان‌های رله‌ای هستند، این CPU یکی از منطقی‌ترین انتخاب‌ها در سبد S7-1200 خواهد بود. فقط باید به یک نکته کلیدی توجه کنید: اگر سرعت سوئیچینگ بالا نیاز دارید، خروجی رله‌ای انتخاب ایده‌آل نیست.
