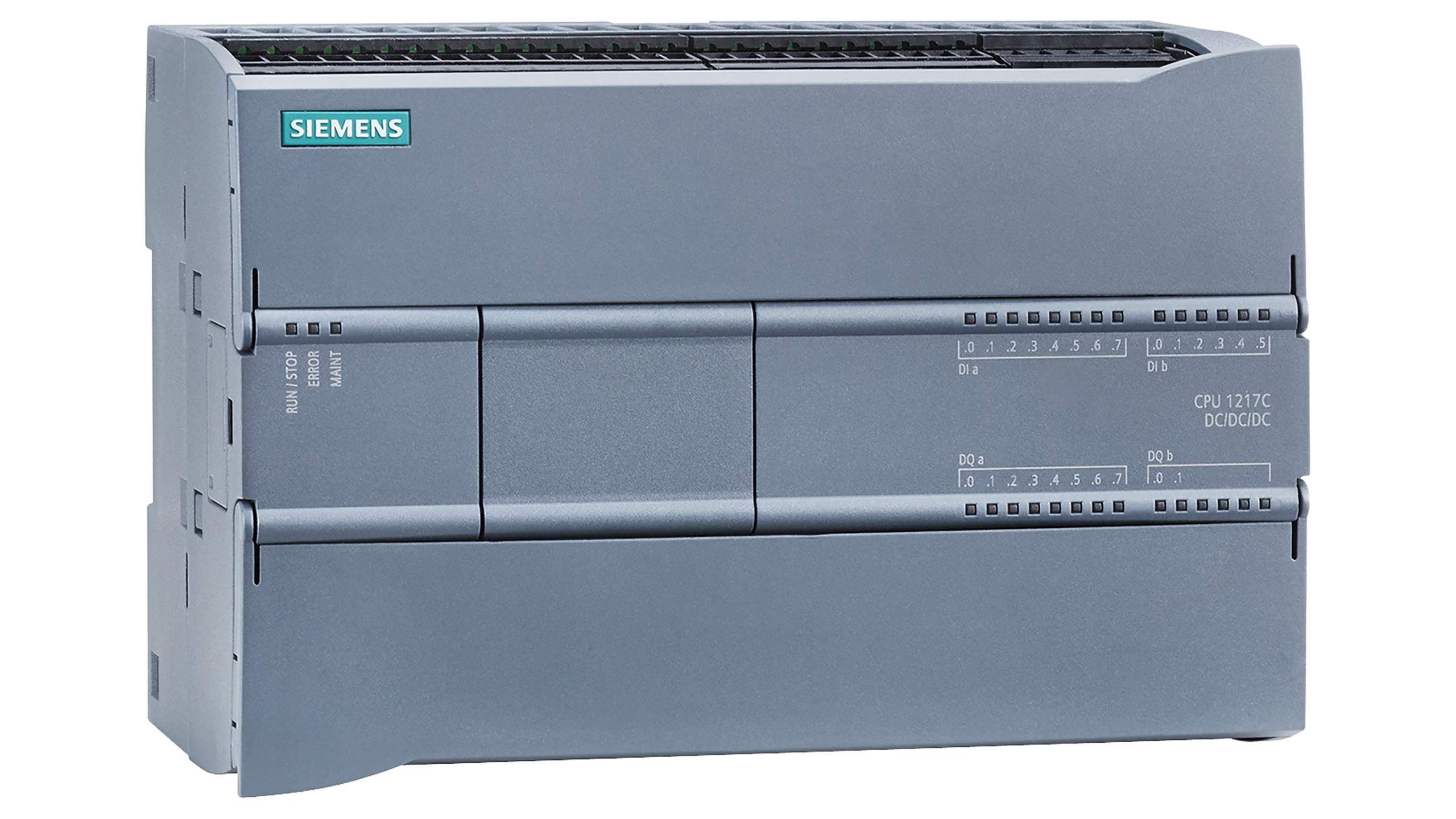

معرفی و بررسی فنی سی پی یو کامپکت سری ۱۲۰۰ زیمنس مدل CPU 1217C DC/DC/DC با کد فنی 6ES7217-1AG40-0XB0

سی‌پی‌یو 1217C کامپکت، DC/DC/DC

۲ پورت پروفی‌نت

۴ ورودی دیجیتال RS-422/485

۶ خروجی دیجیتال ۲۴ ولت (DC)  ۰/۵ آمپر

۴ خروجی دیجیتال RS-422/485

۲ ورودی آنالوگ ۰ تا ۱۰ ولت DC

۲ خروجی آنالوگ ۰ تا ۲۰ میلی‌آمپر DC

تغذیه: ۲۰/۴ تا ۲۸/۸ ولت DC

حافظه برنامه/اطلاعات: ۲۵۰ کیلوبایت



بررسی تخصصی CPU 1217C DC/DC/DC زیمنس با کد فنی 6ES7217-1AG40-0XB0

در خانواده SIMATIC S7‑1200 زیمنس، مدل CPU 1217C DC/DC/DC با کد فنی 6ES7217-1AG40-0XB0 به‌عنوان قدرتمندترین CPU کامپکت این سری شناخته می‌شود. این کنترلر برای پروژه‌هایی طراحی شده که در آن‌ها پردازش سریع، ارتباطات پیشرفته، کنترل سیگنال‌های دقیق و تعامل با تجهیزات صنعتی پیچیده اهمیت بالایی دارد.

برخلاف مدل‌های رایج‌تر سری S7‑1200، این CPU فقط یک کنترلر با تعدادی ورودی و خروجی ساده نیست. در طراحی آن از معماری‌ای استفاده شده که امکان ارتباط مستقیم با تجهیزات سریال صنعتی مبتنی بر RS‑422 و RS‑485 را فراهم می‌کند. همین موضوع باعث می‌شود این CPU در کاربردهایی مانند کنترل حرکت، خواندن انکودر، ارتباط با تجهیزات اندازه‌گیری سریال و یکپارچه‌سازی ماشین‌آلات پیشرفته عملکرد بسیار قدرتمندی داشته باشد.

وجود ۲ پورت PROFINET، حافظه 250KB، ورودی و خروجی‌های سریال RS‑422/485 و I/O آنالوگ داخلی باعث شده این مدل در بسیاری از پروژه‌ها به‌عنوان مغز اصلی یک سیستم کنترلی متوسط تا پیچیده استفاده شود. در واقع، اگر مهندس اتوماسیون به دنبال یک PLC کامپکت با امکانات ارتباطی گسترده و سرعت پردازش مناسب باشد، CPU 1217C یکی از اولین گزینه‌هایی است که باید بررسی شود.



• معرفی فنی CPU 1217C DC/DC/DC

• مشخصات کلیدی

این CPU در بالاترین رده کنترلرهای کامپکت سری S7‑1200 قرار دارد و مجموعه‌ای از قابلیت‌های پیشرفته را در یک ماژول جمع‌وجور ارائه می‌دهد.

مشخصات فنی اصلی:

• سری: SIMATIC S7‑1200
• مدل: CPU 1217C DC/DC/DC
• کد فنی: 6ES7217-1AG40-0XB0
• ۲ پورت PROFINET داخلی
• ۴ ورودی دیجیتال مبتنی بر RS‑422/485
• ۶ خروجی دیجیتال 24VDC ترانزیستوری (0.5 آمپر)
• ۴ خروجی دیجیتال مبتنی بر RS‑422/485
• ۲ ورودی آنالوگ 0 تا 10 ولت DC
• ۲ خروجی آنالوگ 0 تا 20 میلی‌آمپر DC
• تغذیه: 20.4 تا 28.8 ولت DC
• حافظه برنامه و داده: 250KB

این ترکیب نشان می‌دهد CPU نه‌تنها برای کنترل منطقی بلکه برای ارتباط با تجهیزات اندازه‌گیری، کنترل حرکت و مدیریت شبکه صنعتی طراحی شده است.



• معماری DC/DC/DC در CPU 1217C

• مفهوم معماری DC/DC/DC

در نام‌گذاری PLCهای زیمنس، عبارت DC/DC/DC سه بخش مهم از ساختار الکتریکی CPU را مشخص می‌کند:

• DC اول: تغذیه CPU با ولتاژ DC
• DC دوم: ورودی‌های دیجیتال 24 ولت DC
• DC سوم: خروجی‌های دیجیتال ترانزیستوری 24 ولت DC

در مدل CPU 1217C DC/DC/DC، تمام بخش‌های کنترلی بر پایه معماری 24VDC طراحی شده‌اند. این موضوع باعث می‌شود این CPU به‌طور کامل با سیستم‌های کنترلی مدرن که بر پایه 24 ولت DC هستند سازگار باشد.



• مزیت خروجی‌های ترانزیستوری

خروجی‌های دیجیتال این CPU از نوع ترانزیستوری هستند و هر کانال قادر است تا 0.5 آمپر جریان را سوئیچ کند.

مزایای خروجی ترانزیستوری:

• سرعت سوئیچینگ بسیار بالا
• مناسب برای سیگنال‌های پالس و فرکانسی
• مناسب برای کنترل درایوها و تجهیزات الکترونیکی
• عمر طولانی‌تر نسبت به رله‌ها
• عملکرد بدون قطعات مکانیکی

در پروژه‌هایی که نیاز به پالس‌های دقیق یا کنترل سریع تجهیزات وجود دارد، خروجی ترانزیستوری انتخاب بسیار بهتری نسبت به خروجی رله‌ای است.



• ورودی‌ها و خروجی‌های RS‑422 / RS‑485

• قابلیت ارتباط سریال صنعتی

یکی از ویژگی‌های بسیار خاص CPU 1217C وجود ورودی‌ها و خروجی‌های مبتنی بر RS‑422 و RS‑485 است. این پورت‌ها برای ارتباط با تجهیزات صنعتی سریال طراحی شده‌اند.

کاربردهای رایج:

• ارتباط با انکودرهای صنعتی
• اتصال به سنسورهای موقعیت
• ارتباط با دستگاه‌های اندازه‌گیری سریال
• اتصال به نمایشگرهای صنعتی
• ارتباط با PLCهای دیگر

در بسیاری از ماشین‌آلات پیشرفته، انکودرها برای اندازه‌گیری موقعیت یا سرعت استفاده می‌شوند. بسیاری از این انکودرها از استاندارد RS‑422 برای ارسال سیگنال استفاده می‌کنند.



• تفاوت RS‑422 و RS‑485

هر دو استاندارد برای ارتباط سریال صنعتی استفاده می‌شوند، اما تفاوت‌هایی دارند:

• RS‑422

• ارتباط نقطه به نقطه
• مقاومت بالا در برابر نویز
• مناسب برای خواندن سیگنال‌های دقیق

• RS‑485

• امکان اتصال چند دستگاه در یک باس
• مناسب برای شبکه‌های صنعتی
• امکان ارتباط در فاصله‌های طولانی

وجود این قابلیت در CPU باعث می‌شود بسیاری از تجهیزات بدون نیاز به ماژول ارتباطی اضافی مستقیماً به PLC متصل شوند.



• خروجی‌های دیجیتال 24VDC

• ۶ خروجی ترانزیستوری با جریان 0.5 آمپر

CPU 1217C دارای ۶ خروجی دیجیتال ترانزیستوری 24 ولت DC است که هر کدام می‌توانند جریان 0.5 آمپر را کنترل کنند.

کاربردهای معمول این خروجی‌ها:

• کنترل شیرهای برقی
• فرمان به درایوها
• ارسال سیگنال کنترلی
• کنترل چراغ‌های سیگنال
• فرمان به رله واسط

در بسیاری از پروژه‌ها خروجی PLC مستقیماً بار را کنترل نمی‌کند بلکه از طریق رله واسط یا ماژول درایور عمل می‌کند.



• حفاظت در برابر بارهای سلفی

بارهای سلفی مانند بوبین رله یا شیر برقی هنگام قطع شدن ولتاژ می‌توانند پالس ولتاژ معکوس ایجاد کنند.

برای جلوگیری از آسیب به خروجی PLC:

• استفاده از دیود هرزگرد
• استفاده از ماژول محافظ
• انتخاب رله واسط مناسب

این اقدامات از آسیب دیدن ترانزیستورهای خروجی جلوگیری می‌کند.



• ورودی‌ها و خروجی‌های آنالوگ

• ۲ ورودی آنالوگ 0 تا 10 ولت

این CPU دارای ۲ ورودی آنالوگ 0‑10VDC است که برای خواندن سیگنال‌های پیوسته از سنسورها استفاده می‌شوند.

کاربردهای رایج:

• اندازه‌گیری فشار
• اندازه‌گیری سطح
• اندازه‌گیری دما با ترانسمیتر
• خواندن موقعیت

در TIA Portal این سیگنال‌ها به صورت مقدار دیجیتال خوانده شده و سپس به واحد مهندسی تبدیل می‌شوند.



• ۲ خروجی آنالوگ 0 تا 20 میلی‌آمپر

وجود ۲ خروجی آنالوگ 0‑20mA امکان کنترل دقیق تجهیزات فرآیندی را فراهم می‌کند.

کاربردها:

• کنترل سرعت اینورتر
• کنترل ولوهای صنعتی
• تنظیم دبی یا فشار
• ارسال Setpoint به تجهیزات فرآیندی

سیگنال جریان نسبت به سیگنال ولتاژ در محیط صنعتی مقاومت بیشتری در برابر نویز دارد.



• تغذیه 24 ولت DC

• محدوده 20.4 تا 28.8 ولت

CPU 1217C با ولتاژ 20.4 تا 28.8VDC تغذیه می‌شود. این محدوده استاندارد برای سیستم‌های 24VDC صنعتی است.

مزایای تغذیه DC:

• سازگاری با تجهیزات کنترلی
• امکان استفاده از UPS
• ایمنی بیشتر نسبت به AC
• کاهش نویز در مدار کنترل

در بسیاری از ماشین‌آلات صنعتی، کل سیستم کنترل شامل PLC، سنسورها، HMI و رله‌ها از یک باس 24VDC تغذیه می‌شود.



• نکات طراحی تغذیه

برای عملکرد پایدار PLC باید نکات زیر رعایت شود:

• استفاده از پاور صنعتی با کیفیت
• تفکیک مسیر تغذیه تجهیزات نویزی
• طراحی صحیح ارت
• استفاده از فیوز مناسب



• حافظه 250KB و توان پردازشی

• بیشترین حافظه در سری S7‑1200

CPU 1217C دارای 250KB حافظه برنامه و داده است که بیشترین ظرفیت در میان CPUهای کامپکت S7‑1200 محسوب می‌شود.

این حافظه برای اجرای برنامه‌های پیچیده مناسب است.

قابلیت‌های قابل پیاده‌سازی:

• برنامه‌های ساخت‌یافته با FB و FC
• مدیریت Recipe
• مدیریت آلارم
• ارتباط با HMI
• ذخیره داده‌های فرآیندی
• الگوریتم‌های کنترلی پیشرفته

برای ماشین‌آلاتی که چندین حالت کاری دارند، این حافظه بسیار کاربردی است.



• دو پورت PROFINET و شبکه صنعتی

• ارتباط شبکه‌ای پیشرفته

وجود ۲ پورت PROFINET در CPU 1217C امکان طراحی شبکه‌های صنعتی مدرن را فراهم می‌کند.

مزایای این پورت‌ها:

• اتصال مستقیم به HMI
• ارتباط با درایوهای صنعتی
• اتصال به PLCهای دیگر
• امکان توپولوژی خطی

در بسیاری از خطوط تولید، PROFINET ستون فقرات ارتباطی سیستم اتوماسیون است.



• سناریوهای کاربردی CPU 1217C

این CPU برای پروژه‌هایی طراحی شده که نیاز به کنترل دقیق و ارتباطات پیشرفته دارند.

کاربردهای رایج:

• ماشین‌آلات CNC
• دستگاه‌های بسته‌بندی
• سیستم‌های کنترل حرکت
• خطوط تولید پیشرفته
• سیستم‌های اندازه‌گیری صنعتی
• ماشین‌آلات OEM

در این کاربردها، ترکیب PROFINET، RS‑422/485 و خروجی‌های ترانزیستوری بسیار ارزشمند است.



• سوالات متداول

• CPU 1217C چه تفاوتی با CPU 1215C دارد؟

مدل 1217C حافظه بیشتر، قابلیت‌های ارتباطی پیشرفته‌تر و پورت‌های RS‑422/485 برای ارتباط با تجهیزات سریال دارد.

• آیا این CPU برای کنترل حرکت مناسب است؟

بله، به دلیل وجود خروجی‌های سریع و ورودی‌های سریال برای انکودرها می‌تواند در بسیاری از کاربردهای کنترل حرکت استفاده شود.

• آیا این CPU خروجی آنالوگ دارد؟

بله، این مدل دارای ۲ خروجی آنالوگ 0 تا 20 میلی‌آمپر است.

• آیا امکان اتصال HMI وجود دارد؟

بله، از طریق PROFINET می‌توان انواع HMI زیمنس را به این CPU متصل کرد.



• جمع‌بندی تخصصی

CPU 1217C DC/DC/DC زیمنس با کد فنی 6ES7217-1AG40-0XB0 قدرتمندترین CPU کامپکت در خانواده SIMATIC S7‑1200 است. ترکیب حافظه 250KB، دو پورت PROFINET، ورودی و خروجی‌های RS‑422/485، خروجی‌های ترانزیستوری سریع و I/O آنالوگ داخلی این PLC را به یک گزینه بسیار قدرتمند برای ماشین‌آلات صنعتی پیشرفته تبدیل کرده است.

اگر پروژه‌ای نیازمند ارتباط با انکودرها، تجهیزات سریال، کنترل دقیق و شبکه صنعتی PROFINET باشد، این CPU می‌تواند نقش یک کنترلر مرکزی قدرتمند را ایفا کند.
