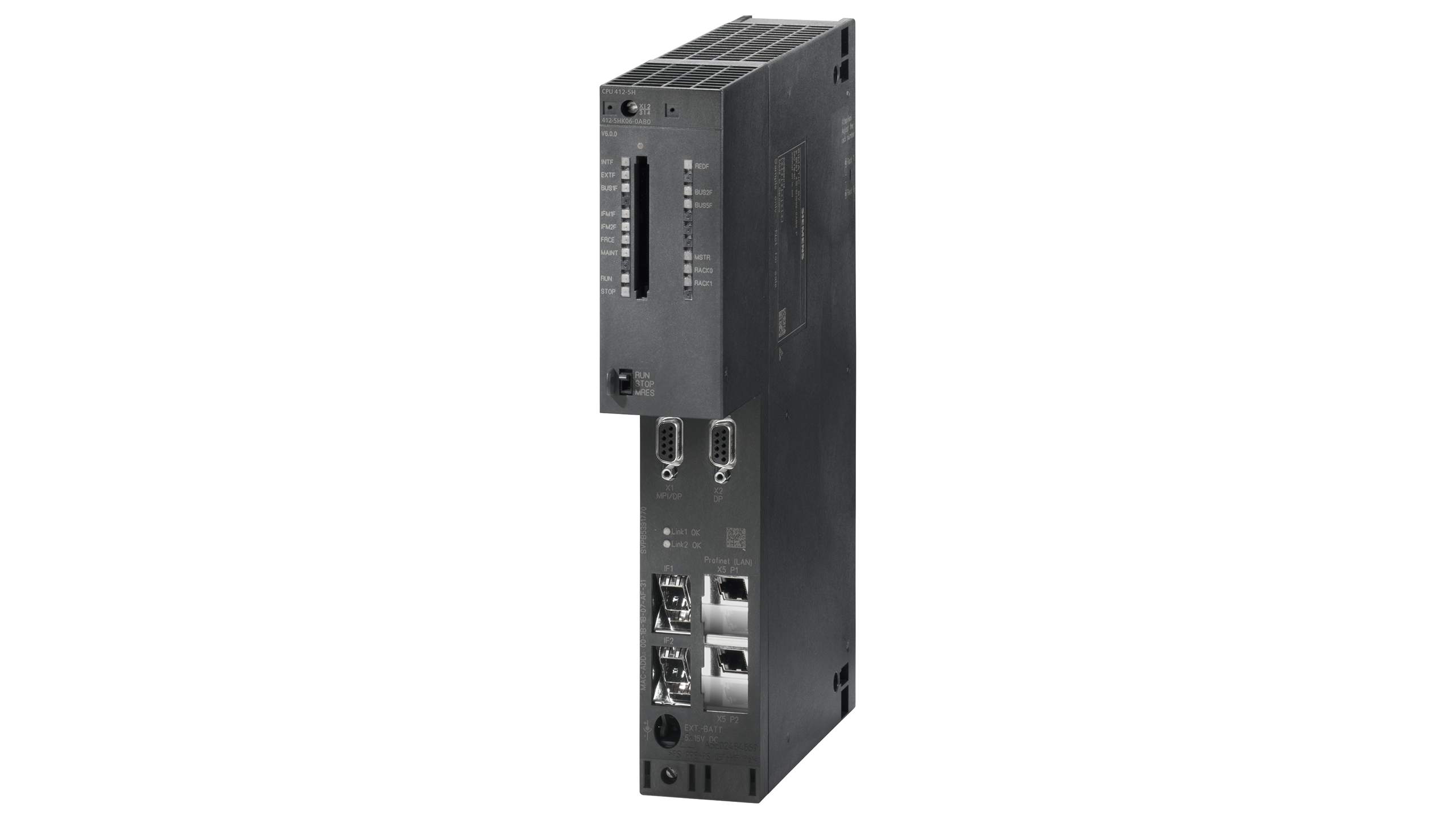

معرفی و بررسی فنی سی پی یو سری ۴۰۰ زیمنس مدل CPU 412-5H با کد فنی 6ES7412-5HK06-0AB0

ورک مموری ۱ مگابایتی (۵۱۲ کیلوبایت برای اطلاعات و ۵۱۲ کیلوبایت برای برنامه)

پورت اول: MPI/DP

پورت دوم: DP

پورت سوم: PN

پورت سوم و چهارم: sync modules



 CPU 412‑5H زیمنس؛ معماری High‑Availability در قلب S7‑400H

مدل: CPU 412‑5H

کد فنی: 6ES7412‑5HK06‑0AB0

خانواده: SIMATIC S7‑400H (High Availability)

اگر در پروژه‌ای فعالیت می‌کنید که «توقف فرآیند» حتی برای چند ثانیه قابل قبول نیست—مانند پالایشگاه‌ها، نیروگاه‌ها، خطوط تولید پیوسته یا صنایع پتروشیمی—دیگر بحث فقط قدرت پردازش نیست؛ بحث «دسترس‌پذیری مداوم» (High Availability) است. اینجاست که CPU 412‑5H وارد میدان می‌شود.

حرف H در نام این پردازنده مخفف High Availability است. یعنی این CPU برای کار در معماری Redundant (دو پردازنده همزمان) طراحی شده است. دو CPU به‌صورت همگام (Synchronized) کار می‌کنند و در صورت بروز خطا در یکی، دیگری بدون وقفه کنترل را ادامه می‌دهد. این قابلیت نه‌تنها یک ویژگی، بلکه یک فلسفه طراحی است.

در ادامه، این پردازنده را با دید یک مهندس سیستم‌های بحرانی بررسی می‌کنیم.



• معماری Redundancy در S7‑400H؛ وقتی توقف معنی ندارد

CPU 412‑5H بخشی از خانواده S7‑400H است. در این معماری، دو CPU کاملاً مشابه در یک سیستم قرار می‌گیرند و از طریق Sync Modules به یکدیگر متصل می‌شوند.

مفهوم Hot Standby واقعی

برخلاف سیستم‌های Cold Standby، در اینجا هر دو CPU همزمان در حال اجرای برنامه هستند:

• هر دو پردازنده Program و Data را اجرا می‌کنند
• حافظه‌ها دائماً با هم همگام‌سازی می‌شوند
• ورودی/خروجی‌ها به‌صورت هماهنگ مدیریت می‌شوند
• در صورت Fail یکی از CPUها، سوئیچینگ بدون وقفه انجام می‌شود

زمان سوییچ‌اور (Switchover Time) در این سیستم به‌گونه‌ای طراحی شده که برای فرآیند عملاً نامحسوس باشد.



• ورک مموری ۱ مگابایتی؛ بهینه اما پایدار

این CPU دارای:

• ۵۱۲ کیلوبایت Program
• ۵۱۲ کیلوبایت Data

ممکن است در نگاه اول ۱ مگابایت کم به نظر برسد، اما فلسفه طراحی 412‑5H متفاوت است. این CPU برای پروژه‌های Process-Oriented با منطق پایدار و سیکل‌های کنترلی مشخص طراحی شده است، نه برای الگوریتم‌های سنگین دیتامحور.

• مدیریت حافظه در سیستم Redundant

در سیستم H:

• هر تغییر در Data Block فوراً به CPU دوم منتقل می‌شود
• همگام‌سازی حافظه از طریق Sync Module انجام می‌شود
• ساختار DBها باید بهینه و مهندسی‌شده طراحی شود
• استفاده بیش‌ازحد از Data غیرضروری توصیه نمی‌شود

نکته مهندسی مهم: در پروژه‌های H، طراحی صحیح DB Structure و جلوگیری از تغییرات مداوم در حجم بالای دیتا، تأثیر مستقیم بر پایداری Synchronization دارد.



• ساختار پورت‌های ارتباطی؛ ترکیب سه‌لایه شبکه صنعتی

CPU 412‑5H از نظر ارتباطی بسیار منعطف است و دقیقاً برای محیط‌های صنعتی چندشبکه‌ای طراحی شده است.

• پورت اول: MPI/DP

این پورت دو عملکرد دارد:

• MPI: برای ارتباط مهندسی (STEP 7 / PCS 7)
• PROFIBUS DP: برای اتصال به I/Oها یا شبکه کنترل

در سیستم H معمولاً این پورت برای مهندسی و عیب‌یابی استفاده می‌شود تا ترافیک کنترلی جدا بماند.



• پورت دوم: PROFIBUS DP مستقل

یک Master DP مجزا که می‌تواند:

• Remote I/Oهای سری ET200 را مدیریت کند
• درایوها و اینورترهای صنعتی را کنترل کند
• ابزار دقیق فرآیندی را به شبکه متصل کند

در معماری H، معمولاً شبکه DP به‌صورت Redundant طراحی می‌شود (Dual Bus Architecture) تا خرابی کابل یا کانکتور باعث توقف نشود.



• پورت سوم: PROFINET (PN)

وجود پورت PROFINET در این CPU یک مزیت استراتژیک است:

• اتصال به سیستم‌های SCADA
• ارتباط PLC‑to‑PLC
• یکپارچگی با سیستم‌های مدرن
• مانیتورینگ مبتنی بر Ethernet

در پروژه‌های Hybrid که ترکیبی از PROFIBUS و PROFINET هستند، این CPU به‌راحتی هر دو جهان را پوشش می‌دهد.



• Sync Modules؛ ستون فقرات سیستم High Availability

ویژگی منحصربه‌فرد CPU 412‑5H وجود دو اسلات برای Sync Modules است.

عملکرد Sync Module

این ماژول‌ها:

• حافظه دو CPU را همگام می‌کنند
• وضعیت پردازش را تبادل می‌کنند
• Dataهای Runtime را همسان نگه می‌دارند
• تشخیص می‌دهند کدام CPU Active است

نکات مهندسی در نصب Sync Module

• کابل‌های Sync باید کوتاه و استاندارد باشند
• هر دو CPU باید Firmware یکسان داشته باشند
• کارت‌های حافظه باید نسخه یکسان برنامه داشته باشند
• تست سناریوی Failover قبل از بهره‌برداری الزامی است

در پروژه‌های حیاتی، تست قطع فیزیکی یکی از CPUها برای بررسی عملکرد Redundancy یک مرحله اجباری است.



• کاربردهای صنعتی CPU 412‑5H

• نیروگاه‌ها

• کنترل بویلر
• مدیریت توربین
• سیستم‌های Feedwater

در این محیط‌ها، قطع کنترل حتی برای چند ثانیه می‌تواند خسارت سنگین ایجاد کند.



• صنایع پتروشیمی و پالایشگاه

• کنترل فرآیندهای Continuous
• سیستم‌های انتقال سیالات
• کنترل ولوهای اصلی خط

در اینجا High Availability یک الزام استاندارد است.



• صنایع دارویی و غذایی

• خطوط تولید پیوسته
• فرآیندهای حساس به توقف
• کنترل دقیق Batch با حداقل Downtime



• نکات ظریف مهندسی در طراحی سیستم S7‑400H

طراحی رک و پاور

• استفاده از Power Supply Redundant
• جداسازی فیزیکی کابل‌های Sync از کابل‌های قدرت
• رعایت EMC در محیط‌های نویزی

مدیریت Firmware

• هر دو CPU باید نسخه Firmware یکسان داشته باشند
• قبل از Upgrade باید هر دو CPU همزمان به‌روزرسانی شوند

مدیریت شبکه

• طراحی Dual PROFIBUS در صورت نیاز
• استفاده از سوئیچ‌های صنعتی Managed برای PN
• فعال‌سازی Diagnostics در PCS 7



مقایسه سریع با CPUهای غیر H



• سوالات متداول (FAQ)

• تفاوت CPU 412‑5H با CPU 412-2 PN چیست؟

مدل 5H برای سیستم‌های Redundant طراحی شده و از Sync Module پشتیبانی می‌کند، در حالی که CPU 412-2 PN یک CPU تک‌سیستمی است.

• آیا در صورت خرابی یک CPU فرآیند متوقف می‌شود؟

خیر. CPU دوم بدون وقفه کنترل را ادامه می‌دهد.

• آیا می‌توان از این CPU در پروژه‌های کوچک استفاده کرد؟

از نظر فنی بله، اما از نظر اقتصادی منطقی نیست مگر اینکه Downtime کاملاً غیرقابل قبول باشد.

• آیا حافظه ۱MB کافی است؟

برای پروژه‌های Process-Oriented با منطق پایدار کاملاً کافی است، اما برای پروژه‌های دیتامحور بزرگ توصیه نمی‌شود.

• آیا PROFINET در حالت Redundant هم فعال است؟

بله، اما طراحی شبکه باید مطابق استانداردهای High Availability انجام شود.



جمع‌بندی

CPU 412‑5H با کد 6ES7412‑5HK06‑0AB0 یک پردازنده High Availability در خانواده S7‑400H است که برای پروژه‌هایی طراحی شده که توقف در آن‌ها غیرقابل قبول است. با معماری Redundant، سه پورت ارتباطی صنعتی و Sync Modules، این CPU ستون فقرات سیستم‌های بحرانی در نیروگاه‌ها و صنایع فرآیندی محسوب می‌شود.
