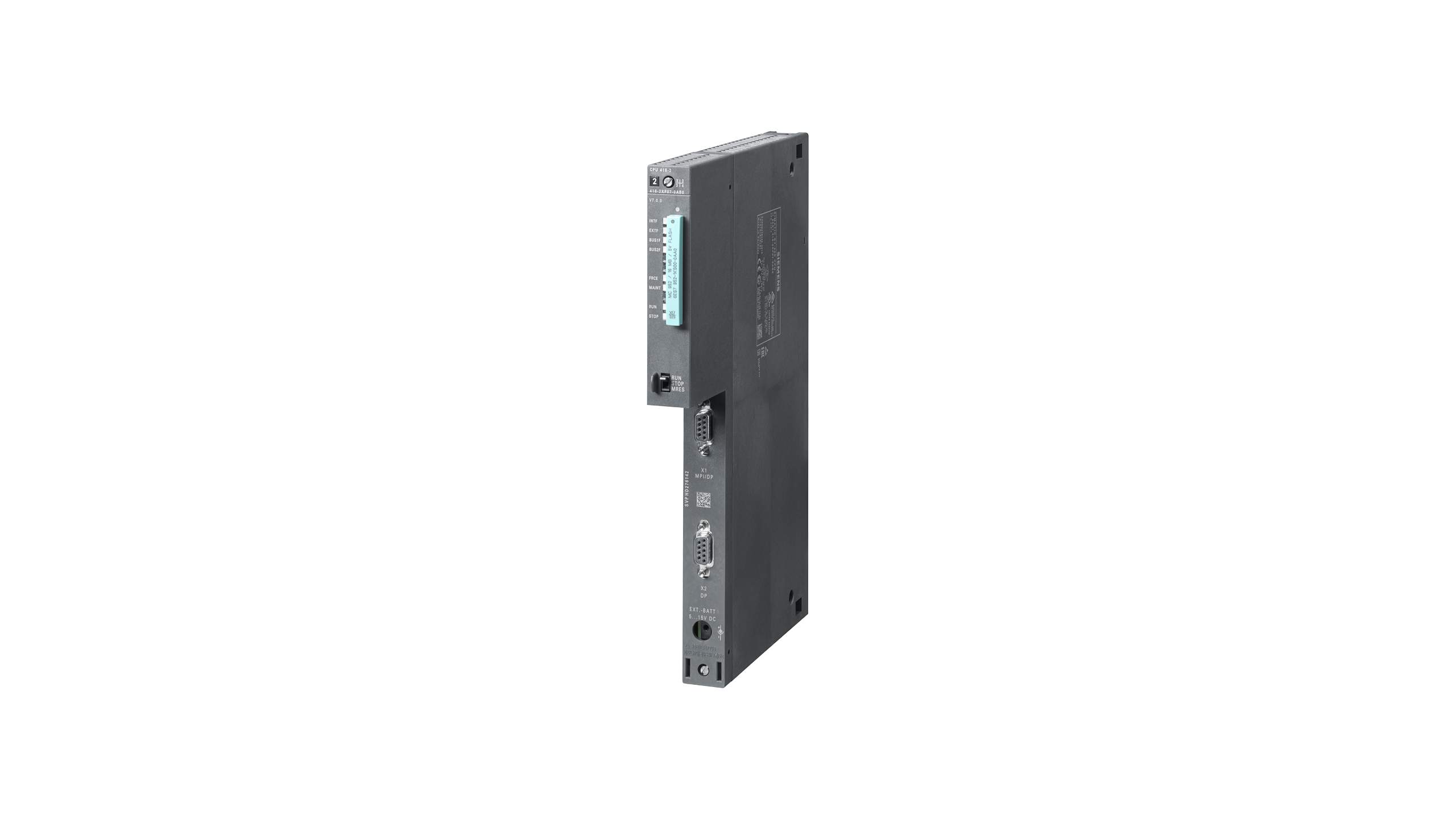

معرفی و بررسی فنی سی پی یو سری ۴۰۰ زیمنس مدل CPU 416-2 با کد فنی 6ES7416-2XP07-0AB0

ورک مموری ۸ مگابایتی (۴ مگابایت برای اطلاعات و ۴ مگابایت برای برنامه)

پورت اول: MPI/DP با سرعت ۱۲ مگابیت بر ثانیه

پورت دوم: PROFIBUS DP



بررسی تخصصی CPU 416‑2 زیمنس مدل 6ES7416‑2XP07‑0AB0

در سیستم‌های اتوماسیون صنعتی بزرگ که نیاز به قدرت پردازش بالا، مدیریت حجم عظیم داده و ارتباطات پایدار شبکه صنعتی وجود دارد، سری SIMATIC S7‑400 زیمنس به عنوان یکی از قدرتمندترین پلتفرم‌های PLC در جهان شناخته می‌شود. این خانواده برای محیط‌های صنعتی سنگین طراحی شده و به دلیل پایداری بلندمدت، معماری ماژولار و توان پردازشی بالا در صنایع مهمی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها و صنایع فلزی استفاده گسترده‌ای دارد.

در میان پردازنده‌های این سری، CPU 416‑2 با کد فنی 6ES7416‑2XP07‑0AB0 یکی از پردازنده‌های قدرتمند در کلاس High‑Performance محسوب می‌شود. این CPU با ۸ مگابایت Work Memory و دو رابط PROFIBUS DP با سرعت بالا، برای پروژه‌هایی طراحی شده که نیاز به پردازش سریع داده‌ها و مدیریت شبکه‌های صنعتی گسترده دارند.

این پردازنده معمولاً در سیستم‌هایی استفاده می‌شود که تعداد زیادی Remote I/O، درایو صنعتی و تجهیزات فیلد در شبکه وجود دارد و کنترلر باید حجم قابل توجهی از داده‌های فرآیندی را مدیریت کند.



• جایگاه CPU 416‑2 در معماری S7‑400

در معماری SIMATIC S7‑400، پردازنده CPU به عنوان مرکز کنترل سیستم عمل می‌کند. این ماژول در رک مرکزی (Central Rack) نصب شده و از طریق Backplane Bus با سرعت بالا با سایر ماژول‌های سیستم ارتباط برقرار می‌کند.

ساختار رک در S7‑400 کاملاً ماژولار طراحی شده و امکان نصب انواع ماژول‌ها را فراهم می‌کند، از جمله:

• ماژول‌های ورودی دیجیتال (DI)
• ماژول‌های خروجی دیجیتال (DO)
• ماژول‌های آنالوگ (AI / AO)
• ماژول‌های ارتباطی صنعتی
• ماژول‌های فانکشنال پیشرفته

علاوه بر این، سیستم S7‑400 قابلیت اتصال چندین رک توسعه (Expansion Rack) را نیز دارد. این رک‌ها از طریق ماژول‌های Interface مانند IM 360 و IM 361 به رک مرکزی متصل می‌شوند.

این ساختار باعث می‌شود یک سیستم مبتنی بر CPU 416‑2 بتواند هزاران نقطه I/O را مدیریت کند، بدون اینکه نیاز به تغییر CPU در مراحل توسعه سیستم وجود داشته باشد.



• تحلیل حافظه کاری ۸ مگابایتی

یکی از مهم‌ترین ویژگی‌های CPU 416‑2 ظرفیت بالای حافظه کاری آن است. این CPU دارای ۸ مگابایت Work Memory است که به شکل زیر تقسیم شده:

• ۴ مگابایت برای Program
• ۴ مگابایت برای Data

اهمیت حافظه در سیستم‌های کنترلی بزرگ

در PLCهای صنعتی، حافظه کاری محل اجرای برنامه و ذخیره داده‌های فرآیندی است. هرچه این حافظه بیشتر باشد، سیستم می‌تواند پروژه‌های پیچیده‌تری را اجرا کند.

در CPU 416‑2 این حافظه امکان اجرای موارد زیر را فراهم می‌کند:

• پروژه‌های بزرگ با صدها FB و FC
• Data Blockهای بسیار بزرگ
• مدیریت Recipeهای صنعتی
• ذخیره داده‌های موقت برای SCADA
• اجرای الگوریتم‌های کنترلی پیچیده

در سیستم‌هایی مانند نیروگاه یا واحدهای فرآیندی بزرگ که تعداد زیادی سیگنال آنالوگ و دیجیتال وجود دارد، این میزان حافظه باعث می‌شود CPU بتواند داده‌ها را بدون افزایش شدید Cycle Time مدیریت کند.

همچنین برنامه PLC در SIMATIC Memory Card ذخیره می‌شود که باعث حفظ برنامه در زمان قطع برق می‌شود.



• پورت اول: MPI / PROFIBUS DP

اولین رابط ارتباطی CPU 416‑2 یک پورت چندمنظوره است که می‌تواند به عنوان MPI یا PROFIBUS DP استفاده شود.

رابط MPI

MPI یک پروتکل ارتباطی کلاسیک در سیستم‌های زیمنس است که معمولاً برای موارد زیر استفاده می‌شود:

• اتصال لپ‌تاپ برنامه‌نویسی
• مانیتورینگ آنلاین PLC
• انجام عملیات عیب‌یابی

این رابط بیشتر در مراحل Commissioning و Maintenance استفاده می‌شود.

PROFIBUS DP با سرعت 12Mbps

در حالت PROFIBUS، این پورت می‌تواند به عنوان DP Master عمل کند.

مشخصات کلیدی این شبکه:

• سرعت انتقال تا ۱۲ مگابیت بر ثانیه
• توپولوژی باس صنعتی
• پشتیبانی از تعداد زیاد Slave

از طریق این شبکه می‌توان تجهیزات زیر را به PLC متصل کرد:

• Remote I/Oهای سری ET200
• درایوهای صنعتی
• ابزار دقیق دیجیتال
• ماژول‌های توزیع شده I/O

در پروژه‌هایی با تعداد زیاد تجهیزات فیلد، PROFIBUS یکی از پایدارترین گزینه‌های ارتباطی محسوب می‌شود.



• پورت دوم: PROFIBUS DP مستقل

یکی از ویژگی‌های مهم CPU 416‑2 وجود پورت دوم PROFIBUS DP مستقل است. این قابلیت برای طراحی شبکه‌های صنعتی بسیار ارزشمند است.

مزایای وجود دو شبکه PROFIBUS

با وجود دو پورت PROFIBUS می‌توان معماری شبکه را به شکل بهینه طراحی کرد:

• تقسیم بار ارتباطی بین دو شبکه
• جداسازی تجهیزات با رفتار ارتباطی متفاوت
• افزایش سرعت پاسخ سیستم
• ساده‌تر شدن عیب‌یابی شبکه

به عنوان مثال در یک کارخانه بزرگ می‌توان:

• شبکه اول را برای Remote I/Oها استفاده کرد
• شبکه دوم را برای درایوهای صنعتی

این تفکیک باعث می‌شود ترافیک شبکه کنترل شده و عملکرد سیستم پایدارتر شود.



• کاربردهای صنعتی CPU 416‑2

به دلیل قدرت پردازشی بالا و حافظه زیاد، CPU 416‑2 در پروژه‌های صنعتی بزرگ استفاده می‌شود.

• صنایع نفت و گاز

در پالایشگاه‌ها حجم بسیار زیادی از سیگنال‌های فرآیندی وجود دارد. این CPU توانایی مدیریت چنین سیستم‌هایی را دارد.

• نیروگاه‌ها

در نیروگاه‌ها سیستم کنترل باید بسیار پایدار و دقیق باشد. CPU 416‑2 به دلیل توان پردازشی بالا گزینه مناسبی برای چنین کاربردهایی است.

• صنایع فلزی و فولاد

در خطوط تولید فولاد که تجهیزات زیادی به شبکه PROFIBUS متصل هستند، این CPU عملکرد بسیار خوبی ارائه می‌دهد.



• نکات مهندسی در طراحی سیستم با CPU 416‑2

برای دستیابی به عملکرد بهینه سیستم باید برخی اصول طراحی رعایت شود.

• طراحی حرفه‌ای شبکه PROFIBUS

برای عملکرد پایدار شبکه باید موارد زیر رعایت شود:

• استفاده از کابل استاندارد PROFIBUS
• رعایت طول مجاز سگمنت‌ها
• نصب صحیح ترمینیشن
• اتصال مناسب شیلد به زمین

• توزیع بار ارتباطی

در پروژه‌های بزرگ بهتر است تجهیزات پر ترافیک مانند درایوها روی یک شبکه PROFIBUS جداگانه قرار بگیرند.

• مانیتورینگ Cycle Time

در سیستم‌هایی با تعداد زیاد I/O بهتر است زمان سیکل CPU به صورت دوره‌ای بررسی شود.



• سوالات متداول

• CPU 416‑2 چه تفاوتی با CPU 414 دارد؟

CPU 416‑2 دارای حافظه بیشتر و قدرت پردازشی بالاتر است و برای پروژه‌های صنعتی بزرگ طراحی شده است.

• حافظه Work Memory این CPU چقدر است؟

این CPU دارای ۸ مگابایت Work Memory شامل ۴MB برای برنامه و ۴MB برای داده است.

• آیا این CPU از دو شبکه PROFIBUS پشتیبانی می‌کند؟

بله. CPU 416‑2 دارای دو رابط PROFIBUS مستقل است.

• حداکثر سرعت PROFIBUS در این CPU چقدر است؟

حداکثر سرعت PROFIBUS در این CPU ۱۲ مگابیت بر ثانیه است.

• برنامه‌نویسی این CPU با چه نرم‌افزاری انجام می‌شود؟

این CPU معمولاً با STEP 7 Classic برنامه‌نویسی می‌شود.
