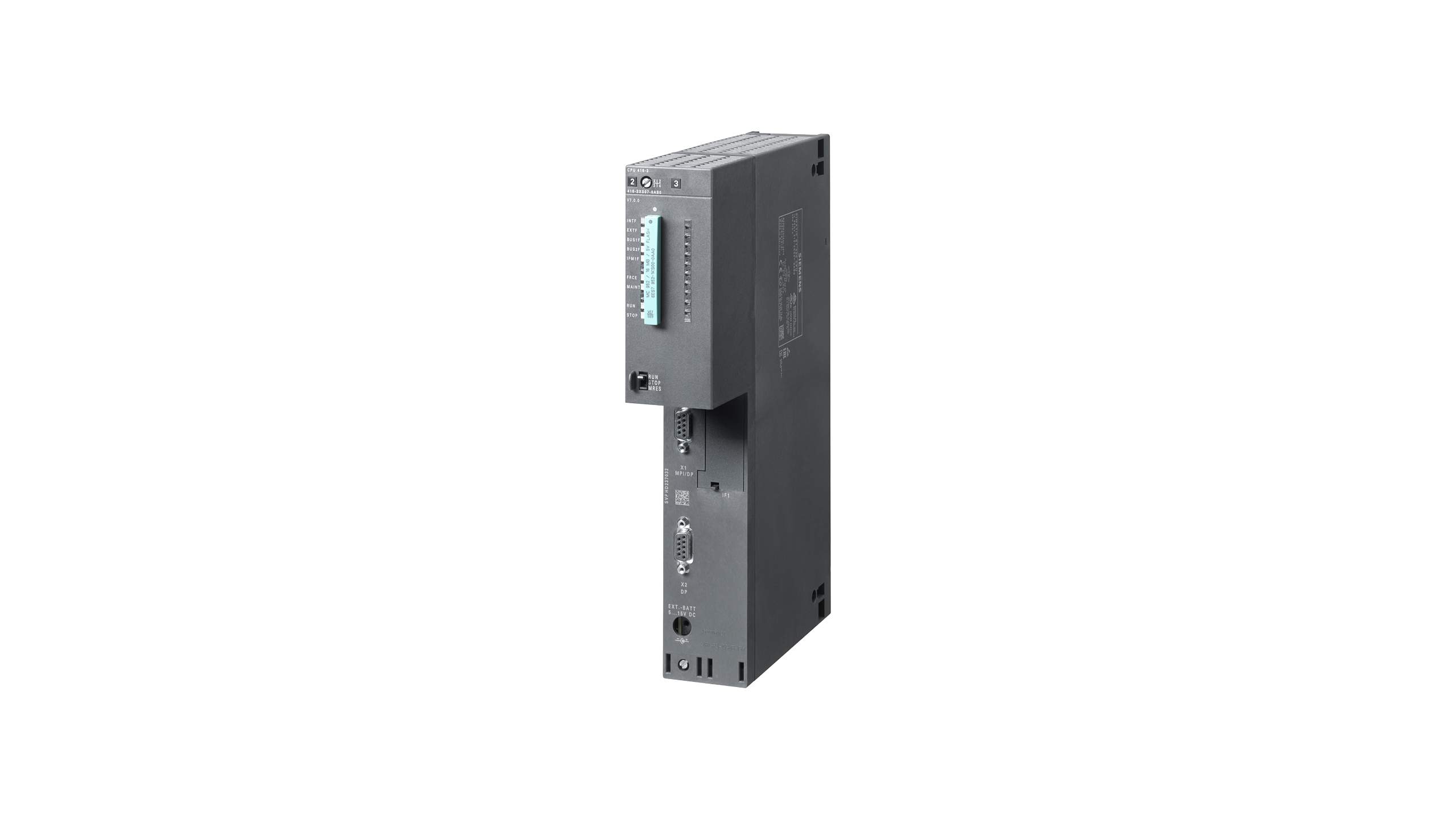

معرفی و بررسی فنی سی پی یو سری ۴۰۰ زیمنس مدل CPU 416-3 PN/DP با کد فنی 6ES7416-3ES07-0AB0

ورک مموری ۱۶ مگابایتی (۸ مگابایت برای اطلاعات و ۸ مگابایت برای برنامه)

پورت اول: MPI/DP با سرعت ۱۲ مگابیت بر ثانیه

پورت دوم: Ethernet/PROFINET

پورت سوم: IF 964-DP plug-in



بررسی تخصصی CPU 416‑3 PN/DP زیمنس مدل 6ES7416‑3ES07‑0AB0

در سیستم‌های اتوماسیون صنعتی بزرگ، جایی که حجم پردازش، تعداد تجهیزات میدانی و نیاز به ارتباطات شبکه‌ای گسترده به طور همزمان وجود دارد، خانواده SIMATIC S7‑400 زیمنس یکی از قدرتمندترین و قابل‌اعتمادترین پلتفرم‌های PLC محسوب می‌شود. این خانواده به طور خاص برای پروژه‌های High‑Performance Automation طراحی شده و در صنایعی مانند نفت و گاز، نیروگاه‌ها، پتروشیمی، صنایع فولاد و خطوط تولید بزرگ کاربرد فراوان دارد.

در میان پردازنده‌های این سری، CPU 416‑3 PN/DP با کد فنی 6ES7416‑3ES07‑0AB0 یکی از قدرتمندترین مدل‌های غیر‑Redundant این خانواده محسوب می‌شود. این پردازنده با ۱۶ مگابایت Work Memory، چندین رابط ارتباطی صنعتی و قابلیت گسترش شبکه، برای پروژه‌هایی طراحی شده که هم از نظر پردازشی و هم از نظر ارتباطی بسیار سنگین هستند.



• جایگاه CPU 416‑3 PN/DP در معماری S7‑400

CPU 416‑3 PN/DP در رده پردازنده‌های High‑End خانواده S7‑400 قرار می‌گیرد. این CPU معمولاً در سیستم‌هایی استفاده می‌شود که دارای:

• تعداد زیاد ماژول‌های I/O
• شبکه‌های صنعتی گسترده
• الگوریتم‌های کنترلی پیچیده
• تبادل داده گسترده با سیستم‌های SCADA و MES

هستند.

این پردازنده در رک مرکزی (Central Rack) نصب می‌شود و از طریق Backplane Bus با سایر ماژول‌های سیستم ارتباط برقرار می‌کند. در معماری S7‑400 امکان استفاده از چندین رک توسعه وجود دارد که از طریق ماژول‌های Interface Module به رک مرکزی متصل می‌شوند. این موضوع اجازه می‌دهد سیستم به صورت مرحله‌ای توسعه پیدا کند بدون اینکه نیاز به تغییر CPU باشد.



• حافظه کاری ۱۶ مگابایتی و مدیریت داده‌ها

یکی از مهم‌ترین ویژگی‌های CPU 416‑3 PN/DP حجم بالای حافظه کاری آن است. این CPU دارای ۱۶ مگابایت Work Memory است که به دو بخش تقسیم می‌شود:

• ۸ مگابایت برای Program
• ۸ مگابایت برای Data

مزایای حافظه بزرگ در پروژه‌های صنعتی

این حجم حافظه برای پروژه‌هایی با منطق پیچیده بسیار ارزشمند است. مزایای اصلی آن شامل موارد زیر است:

• اجرای برنامه‌های بزرگ با صدها FB و FC
• امکان تعریف Data Blockهای بسیار بزرگ
• مدیریت Recipeهای پیچیده در صنایع فرآیندی
• ذخیره Bufferهای داده برای تبادل با SCADA
• اجرای الگوریتم‌های کنترلی پیشرفته

در پروژه‌هایی مانند نیروگاه یا پالایشگاه که حجم زیادی از متغیرهای فرآیندی وجود دارد، این میزان حافظه باعث می‌شود CPU بتواند داده‌ها را بدون فشار پردازشی مدیریت کند.



• پورت اول: MPI / PROFIBUS DP

اولین رابط ارتباطی CPU 416‑3 PN/DP یک پورت چندمنظوره است که می‌تواند به عنوان MPI یا PROFIBUS DP پیکربندی شود.

پورت MPI

MPI بیشتر برای ارتباطات مهندسی استفاده می‌شود، از جمله:

• اتصال لپ‌تاپ برنامه‌نویسی
• مانیتورینگ و دیباگ سیستم
• ارتباط با برخی HMIهای کلاسیک

این رابط در مراحل راه‌اندازی و سرویس سیستم بسیار مفید است.

PROFIBUS DP با سرعت 12 Mbps

در حالت PROFIBUS، این پورت می‌تواند به عنوان DP Master عمل کند و تجهیزات میدانی را کنترل نماید.

حداکثر سرعت این رابط ۱۲ مگابیت بر ثانیه است که بالاترین سرعت استاندارد PROFIBUS محسوب می‌شود.

از طریق این شبکه می‌توان تجهیزات زیر را به CPU متصل کرد:

• Remote I/O های سری ET200
• درایوهای صنعتی
• ابزار دقیق هوشمند
• ماژول‌های توزیع شده I/O

طراحی صحیح شبکه PROFIBUS اهمیت زیادی دارد و باید مواردی مانند شیلدینگ کابل، ترمینیشن مناسب و طول مجاز سگمنت رعایت شود.



• پورت دوم: Ethernet / PROFINET

دومین رابط ارتباطی این CPU یک پورت Ethernet صنعتی با پشتیبانی از PROFINET است. این رابط امکان اتصال PLC به شبکه‌های مدرن صنعتی و IT را فراهم می‌کند.

قابلیت‌های کلیدی PROFINET

• ارتباط مستقیم با سیستم‌های SCADA
• اتصال PLC به PLC
• ارتباط با Remote I/Oهای PROFINET
• انتقال داده به سیستم‌های MES و ERP

پروتکل PROFINET بر پایه Ethernet صنعتی طراحی شده و نسبت به PROFIBUS چند مزیت مهم دارد:

• سرعت انتقال داده بالاتر
• توپولوژی شبکه انعطاف‌پذیر
• امکانات پیشرفته Diagnostics
• امکان یکپارچگی با زیرساخت IT

به همین دلیل در بسیاری از پروژه‌های جدید، PROFINET به عنوان ستون اصلی شبکه انتخاب می‌شود.



• پورت سوم: IF 964‑DP Plug‑in

یکی از ویژگی‌های مهم CPU 416‑3 PN/DP وجود اسلات توسعه برای ماژول IF 964‑DP است. این ماژول یک رابط PROFIBUS اضافی در اختیار سیستم قرار می‌دهد.

کاربرد ماژول IF 964‑DP

با استفاده از این ماژول می‌توان:

• یک شبکه PROFIBUS اضافی ایجاد کرد
• بار ارتباطی را بین چند شبکه تقسیم کرد
• سگمنت‌های مختلف کارخانه را جدا کرد

این موضوع در پروژه‌هایی که تعداد زیادی تجهیزات PROFIBUS دارند بسیار مهم است. تقسیم شبکه به چند سگمنت باعث می‌شود:

• بار ارتباطی کاهش یابد
• زمان پاسخ سیستم بهتر شود
• عیب‌یابی شبکه ساده‌تر گردد

در واقع IF 964‑DP به مهندسان اجازه می‌دهد معماری شبکه را بسیار انعطاف‌پذیرتر طراحی کنند.



• کاربردهای صنعتی CPU 416‑3 PN/DP

این CPU معمولاً در پروژه‌هایی استفاده می‌شود که نیاز به قدرت پردازشی بالا و ارتباطات شبکه‌ای گسترده دارند.

• صنایع فرآیندی بزرگ

در پالایشگاه‌ها و پتروشیمی‌ها هزاران سیگنال فرآیندی وجود دارد. CPU 416‑3 PN/DP می‌تواند این حجم داده را به راحتی مدیریت کند.

• نیروگاه‌ها

در نیروگاه‌ها سیستم‌های کنترل باید بسیار پایدار و دقیق باشند. حافظه زیاد و توان پردازشی این CPU آن را برای چنین کاربردهایی مناسب کرده است.

• خطوط تولید بزرگ

در کارخانه‌هایی که چندین خط تولید و ایستگاه کاری وجود دارد، این CPU می‌تواند به عنوان کنترلر مرکزی عمل کند.



• نکات مهم در طراحی سیستم با CPU 416‑3 PN/DP

برای بهره‌برداری کامل از توان این CPU رعایت برخی نکات مهندسی ضروری است.

• طراحی صحیح شبکه

در سیستم‌هایی با چندین شبکه PROFIBUS و PROFINET باید توپولوژی شبکه به درستی طراحی شود تا بار ارتباطی بین شبکه‌ها توزیع گردد.

• استفاده از سوئیچ صنعتی

برای شبکه PROFINET بهتر است از Industrial Managed Switch استفاده شود تا امکان مدیریت ترافیک شبکه وجود داشته باشد.

• مدیریت داده‌های Retentive

در پروژه‌هایی با حجم داده بالا باید ساختار Data Blockها بهینه طراحی شود تا Cycle Time سیستم افزایش پیدا نکند.



• سوالات متداول

• CPU 416‑3 PN/DP چه تفاوتی با CPU 412 دارد؟

CPU 416‑3 PN/DP دارای قدرت پردازشی بالاتر و حافظه بسیار بیشتری است و برای پروژه‌های بزرگ صنعتی طراحی شده است.

• آیا می‌توان همزمان از PROFIBUS و PROFINET استفاده کرد؟

بله. این CPU می‌تواند به طور همزمان از هر دو شبکه استفاده کند.

• ماژول IF 964‑DP چه کاربردی دارد؟

این ماژول یک رابط PROFIBUS اضافی ایجاد می‌کند و اجازه می‌دهد چند شبکه PROFIBUS به طور مستقل در سیستم استفاده شوند.

• این CPU با چه نرم‌افزاری برنامه‌نویسی می‌شود؟

معمولاً با STEP 7 Classic برنامه‌نویسی می‌شود و در برخی پروژه‌ها امکان استفاده از TIA Portal نیز وجود دارد.

• آیا این CPU برای سیستم‌های بسیار بزرگ مناسب است؟

بله. حافظه ۱۶ مگابایتی و چندین رابط ارتباطی آن را برای سیستم‌های بزرگ صنعتی بسیار مناسب کرده است.
