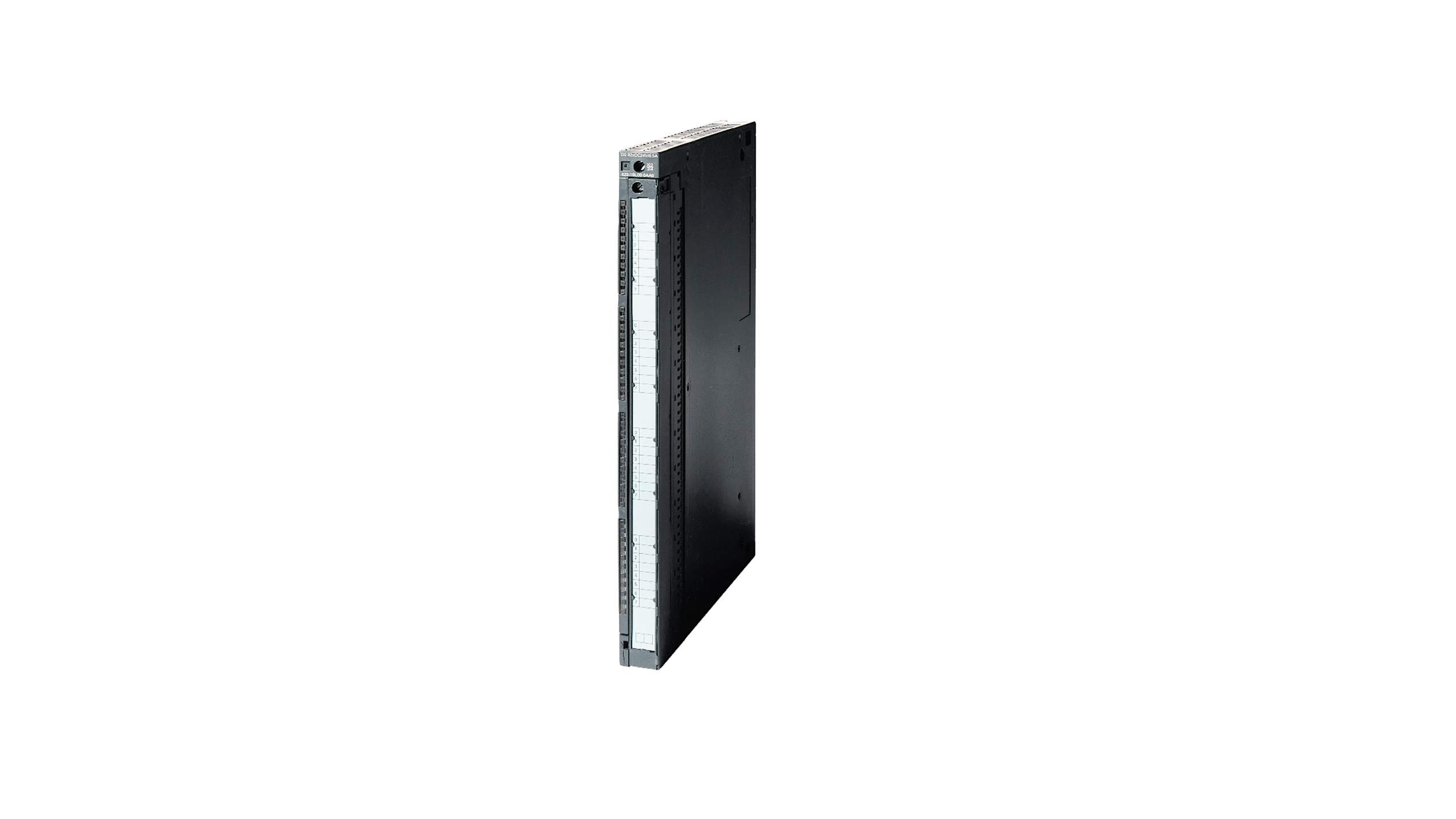

معرفی و بررسی فنی سیگنال ماژول خروجی دیجیتال زیمنس SM 422, 16 DO 24 V DC با کد فنی 6ES7422-1BH11-0AA0

SIMATIC S7-400، خروجی دیجیتال SM 422

۱۶ کانال ایزوله ۲۴ ولت (DC) ۲ آمپر



• مهندسی ماژول خروجی دیجیتال زیمنس SM 422 مدل 6ES7422-1BH11-0AA0

در معماری سیستم‌های قدرتمند SIMATIC S7-400، ماژول‌های خروجی دیجیتال نقطه‌ای هستند که منطق برنامه‌نویسی PLC به دنیای واقعی تبدیل می‌شود. اگر ماژول ورودی «چشم و گوش» سیستم باشد، ماژول خروجی دقیقاً «دست اجرایی» آن است.

ماژول SM 422 Digital Output با کد فنی 6ES7422-1BH11-0AA0 یکی از ماژول‌های پرکاربرد و صنعتی زیمنس است که دارای 16 کانال خروجی دیجیتال ایزوله 24 ولت DC با جریان 2 آمپر در هر کانال می‌باشد. این سطح جریان، آن را برای راه‌اندازی مستقیم بسیاری از بارهای صنعتی بدون نیاز به رله واسط مناسب می‌سازد.

در ادامه، این ماژول را از دیدگاه معماری الکترونیکی، ظرفیت توان، رفتار در برابر بارهای القایی، طراحی سیستم، الزامات حفاظتی و سناریوهای کاربردی بررسی می‌کنیم.



• مشخصات فنی ماژول SM 422 – 6ES7422-1BH11-0AA0

این ماژول برای نصب در رک‌های S7-400 طراحی شده و بخشی از خانواده خروجی‌های دیجیتال SM 422 محسوب می‌شود.

• مشخصات کلیدی

• سری محصول: SIMATIC S7-400
• نوع ماژول: Digital Output – SM 422
• کد فنی: 6ES7422-1BH11-0AA0
• تعداد خروجی: 16 Digital Outputs
• ولتاژ خروجی نامی: 24V DC
• حداکثر جریان هر کانال: 2 آمپر
• نوع خروجی: ترانزیستوری (DC)
• ایزولاسیون الکتریکی: بله (ایزوله گروهی)
• مناسب برای بارهای صنعتی DC
• طراحی صنعتی مقاوم برای محیط‌های سنگین

جریان 2 آمپر در هر کانال یک عدد بسیار مهم است. این مقدار نشان می‌دهد که ماژول می‌تواند بسیاری از بارهای عملیاتی را مستقیماً تغذیه کند.



• معماری داخلی خروجی‌های دیجیتال 24V DC

درک رفتار این ماژول بدون شناخت ساختار الکترونیکی آن ناقص خواهد بود.



• ساختار خروجی ترانزیستوری

خروجی‌های 24V DC در این ماژول معمولاً مبتنی بر ترانزیستورهای قدرت (High-Side Switching) طراحی شده‌اند. عملکرد آن‌ها به شکل زیر است:

• CPU بیت منطقی را فعال می‌کند.
• مدار درایور داخلی، ترانزیستور قدرت را سوئیچ می‌کند.
• ولتاژ 24V به بار اعمال می‌شود.
• جریان تا سقف 2 آمپر تأمین می‌گردد.



• مزایای خروجی ترانزیستوری نسبت به رله‌ای

• سرعت سوئیچینگ بالاتر
• عمر مکانیکی نامحدود (عدم وجود کنتاکت فیزیکی)
• عدم ایجاد جرقه مکانیکی
• مناسب برای سیکل‌های قطع و وصل سریع
• نویز کمتر در مقایسه با رله‌های مکانیکی

این ویژگی‌ها باعث می‌شود ماژول 6ES7422-1BH11-0AA0 برای سیستم‌های با فرکانس سوئیچینگ بالا گزینه‌ای ایده‌آل باشد.



• اهمیت جریان 2 آمپر در هر کانال

عدد 2A per channel یک مشخصه کلیدی است که مستقیماً روی طراحی سیستم تأثیر می‌گذارد.

• چه بارهایی را می‌توان مستقیم راه‌اندازی کرد؟

• شیرهای برقی 24V DC
• بوبین کنتاکتورهای DC
• لامپ‌های سیگنال صنعتی
• آلارم‌ها و بیزرهای صنعتی
• برخی موتورهای DC کوچک
• رله‌های صنعتی DC

در بسیاری از پروژه‌ها، خروجی‌های با جریان پایین (مثلاً 0.5A) نیازمند استفاده از رله واسط هستند. اما در این مدل، در بسیاری از موارد می‌توان رله واسط را حذف کرد که مزایای زیر را دارد:

• کاهش هزینه تابلو
• کاهش نقاط خرابی
• کاهش زمان سیم‌کشی
• افزایش قابلیت اطمینان



• ایزولاسیون الکتریکی و حفاظت صنعتی

در محیط‌های صنعتی، بارهای القایی مانند شیر برقی و بوبین‌ها می‌توانند هنگام قطع شدن، ولتاژ معکوس (Back EMF) تولید کنند.

اگر این پدیده کنترل نشود، می‌تواند باعث:

• آسیب به ترانزیستور خروجی
• ایجاد نویز در سیستم
• اختلال در سایر کانال‌ها



• نقش ایزولاسیون در SM 422

ماژول 6ES7422-1BH11-0AA0 دارای ایزولاسیون الکتریکی بین:

• مدار لاجیک PLC
• مدار قدرت خروجی

است. این ایزولاسیون باعث می‌شود:

• خطا در بار، به CPU منتقل نشود
• نویز صنعتی محدود شود
• ایمنی سیستم افزایش یابد

با این حال، توصیه مهندسی این است که برای بارهای القایی حتماً از:

• دیود هرزگرد (Flyback Diode)
• یا مدار RC Snubber

استفاده شود.



• مدیریت توان و طراحی منبع تغذیه

اگر هر کانال تا 2 آمپر جریان بکشد، در حالت تئوری:

2A*16CH=32A

البته در عمل همه کانال‌ها همزمان در ماکزیمم جریان کار نمی‌کنند، اما این عدد نشان می‌دهد که طراحی Power Supply 24V DC باید با دقت انجام شود.



• نکات کلیدی طراحی تغذیه

• انتخاب منبع تغذیه صنعتی با جریان کافی
• در نظر گرفتن ضریب همزمانی (Diversity Factor)
• استفاده از فیوز مجزا برای هر گروه خروجی
• طراحی صحیح مسیرهای ارت

طراحی ضعیف تغذیه می‌تواند باعث افت ولتاژ و عملکرد ناپایدار خروجی‌ها شود.



• کاربردهای صنعتی ماژول 6ES7422-1BH11-0AA0

این ماژول در سیستم‌های کنترل فرآیند و ماشین‌آلات سنگین بسیار رایج است.



• صنایع هدف

• صنایع نفت و گاز
• نیروگاه‌های حرارتی و سیکل ترکیبی
• صنایع فولاد و نورد
• کارخانه‌های سیمان
• صنایع غذایی بزرگ‌مقیاس
• خطوط مونتاژ خودروسازی



• سناریوهای کاربردی واقعی

• کنترل بانک شیرهای برقی در یک سیستم هیدرولیک
• راه‌اندازی چندین کنتاکتور موتور
• فعال‌سازی سیستم‌های هشدار و سیگنالینگ
• کنترل ترمزهای الکترومغناطیسی
• فرمان دادن به سیستم‌های ایمنی ثانویه

در چنین کاربردهایی، جریان 2 آمپر یک مزیت عملیاتی مهم محسوب می‌شود.



• ملاحظات مهندسی در سیم‌کشی

برای بهره‌برداری پایدار از این ماژول، رعایت چند اصل ضروری است.



• اصول سیم‌کشی حرفه‌ای

• استفاده از کابل با سطح مقطع مناسب جریان 2A
• جداسازی مسیر کابل خروجی از کابل‌های آنالوگ
• استفاده از ترمینال‌های صنعتی با کیفیت
• نشانه‌گذاری دقیق کانال‌ها



• مدیریت بارهای القایی

• نصب دیود هرزگرد موازی با بوبین
• بررسی زمان قطع و وصل برای جلوگیری از ضربه ولتاژی
• در نظر گرفتن تلفات حرارتی داخل تابلو

در سیستم‌هایی که بارهای سنگین به‌صورت همزمان سوئیچ می‌شوند، مدیریت حرارت تابلو اهمیت ویژه‌ای دارد.



• مقایسه با سایر مدل‌های SM 422

خانواده SM 422 شامل مدل‌هایی با:

• جریان کمتر (مثلاً 0.5A یا 1A)
• خروجی رله‌ای
• تعداد کانال بیشتر (32 DO)

است.



• مزیت رقابتی مدل 6ES7422-1BH11-0AA0

• جریان بالا (2A)
• خروجی ترانزیستوری سریع
• ایزولاسیون صنعتی
• مناسب برای بارهای مستقیم بدون واسط

اگر پروژه شما نیازمند توان بالاتر و پاسخ سریع‌تر است، این مدل انتخاب مهندسی منطقی‌تری نسبت به مدل‌های جریان پایین خواهد بود.



• سوالات متداول

• آیا می‌توان بارهای AC را به این ماژول متصل کرد؟

خیر. این ماژول مخصوص بارهای 24V DC است. برای بار AC باید از خروجی رله‌ای یا ماژول مناسب استفاده شود.

• آیا 2 آمپر برای هر کانال دائمی است؟

بله، ولی باید شرایط حرارتی و دستورالعمل‌های زیمنس رعایت شود. استفاده مداوم در ماکزیمم جریان نیازمند تهویه مناسب تابلو است.

• آیا نیاز به رله واسط وجود دارد؟

در بسیاری از موارد خیر. اگر بار زیر 2 آمپر باشد، می‌توان مستقیم متصل کرد. اما در کاربردهای حساس ایمنی، رله واسط توصیه می‌شود.

• آیا این ماژول دارای تشخیص خطای داخلی است؟

مدل 6ES7422-1BH11-0AA0 تمرکز اصلی‌اش بر توان خروجی است. برای تشخیص پیشرفته خطا باید از مدل‌های دارای Diagnostics استفاده شود.

• آیا می‌توان چند کانال را موازی کرد؟

به‌صورت استاندارد توصیه نمی‌شود مگر طبق مستندات رسمی زیمنس. طراحی موازی می‌تواند باعث توزیع نامتعادل جریان شود.



• جمع‌بندی مهندسی

ماژول SIMATIC S7-400 SM 422 با کد فنی 6ES7422-1BH11-0AA0 یک ماژول خروجی دیجیتال صنعتی با 16 کانال 24V DC و جریان 2 آمپر در هر کانال است که برای کاربردهای سنگین طراحی شده است.

ترکیب توان بالا، خروجی ترانزیستوری سریع، ایزولاسیون صنعتی و سازگاری کامل با رک‌های S7-400 این ماژول را به گزینه‌ای قدرتمند برای کنترل بارهای صنعتی تبدیل می‌کند.

اگر در پروژه‌ای نیاز دارید بارهای DC را مستقیماً و با اطمینان بالا از طریق PLC کنترل کنید، این مدل یکی از انتخاب‌های مهندسی دقیق و قابل اعتماد در خانواده زیمنس است.
