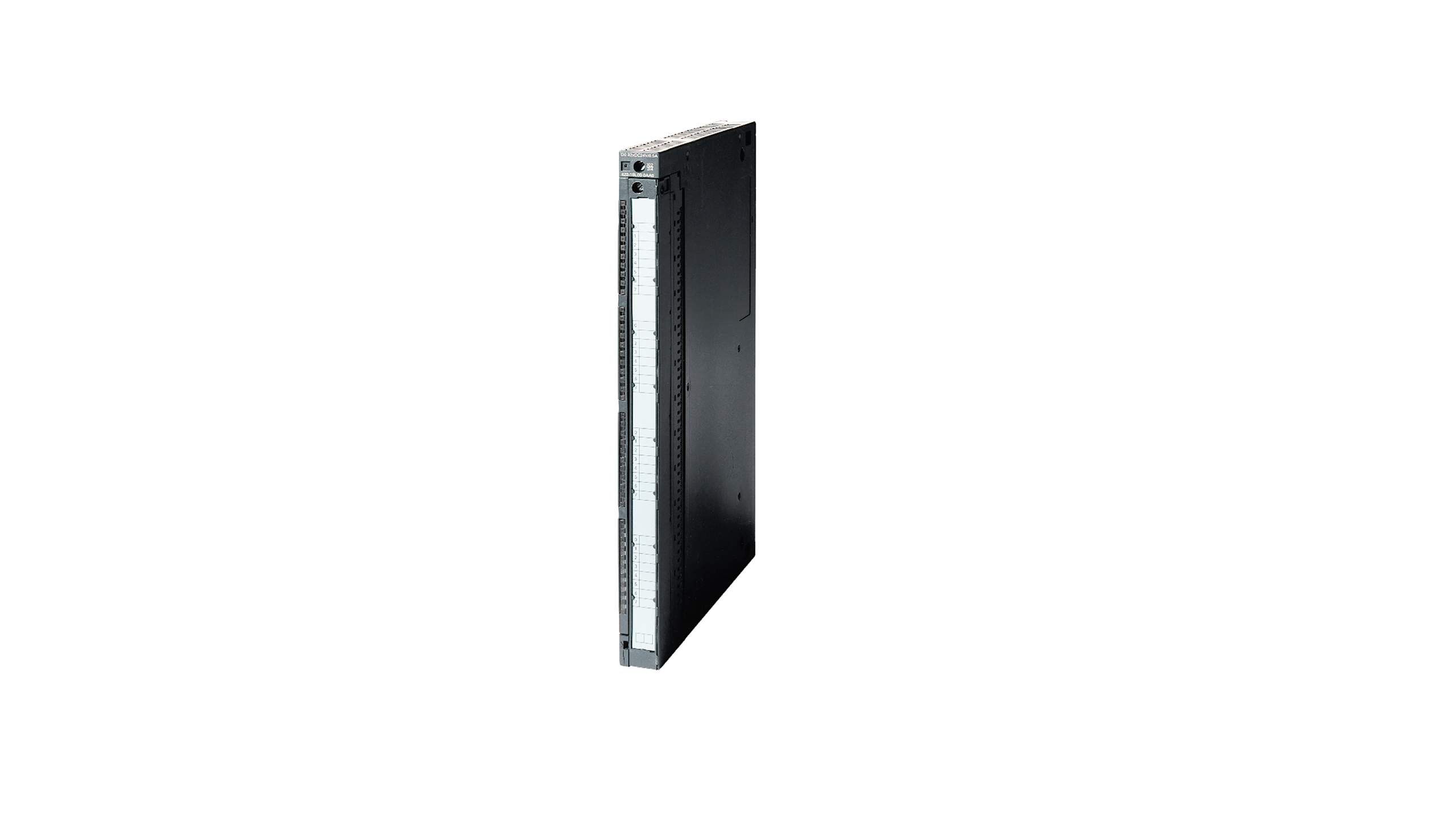

معرفی و بررسی فنی سیگنال ماژول خروجی دیجیتال زیمنس SM 422, 16 DO 5..230 V AC با کد فنی 6ES7422-1HH00-0AA0

SIMATIC S7-400، خروجی دیجیتال SM 422

۱۶ کانال ایزوله ۲۳۰...۵ ولت (AC) ۵ آمپررله‌ای



مهندسی ماژول خروجی دیجیتال زیمنس SM 422؛ مدل 6ES7422-1HH00-0AA0

نام محصول: Siemens SIMATIC S7‑400 Digital Output Module SM 422

کد فنی: 6ES7422-1HH00-0AA0

خانواده PLC: SIMATIC S7‑400

نوع ماژول: Digital Output (DO)

تعداد کانال: 16 خروجی دیجیتال

نوع خروجی: رله‌ای (Relay Output)

ولتاژ قابل سوئیچ: 5 تا 230 ولت AC

جریان خروجی: 5 آمپر برای هر کانال

ایزولاسیون: ایزوله الکتریکی بین کانال‌ها و مدار PLC

کاربرد: سوئیچ مستقیم بارهای AC و DC با جریان بالا، کنترل کنتاکتورها، هیترها، موتورهای کوچک، شیرهای برقی و تجهیزات صنعتی با ولتاژهای مختلف

در معماری اتوماسیون صنعتی، نقطه‌ای که PLC با دنیای واقعی تعامل برقرار می‌کند، ماژول‌های ورودی و خروجی هستند. در این میان، ماژول‌های خروجی دیجیتال وظیفه دارند تصمیم‌های منطقی CPU را به فرمان‌های الکتریکی تبدیل کنند. این فرمان‌ها ممکن است برای روشن‌کردن یک موتور، فعال‌سازی یک آلارم، باز کردن یک شیر برقی یا کنترل یک مدار فرمان استفاده شوند.

ماژول SM 422 با کد فنی 6ES7422-1HH00-0AA0 یکی از قدرتمندترین ماژول‌های خروجی دیجیتال خانواده SIMATIC S7‑400 محسوب می‌شود. دلیل این موضوع ترکیب سه ویژگی مهم است:

• خروجی رله‌ای صنعتی
• قابلیت سوئیچ ولتاژ 5 تا 230 ولت AC
• توان عبور جریان 5 آمپر برای هر کانال

این مشخصات باعث می‌شود این ماژول بتواند طیف بسیار گسترده‌ای از بارهای صنعتی را کنترل کند؛ از مدارهای فرمان کم‌ولتاژ گرفته تا تجهیزات AC با توان نسبتاً بالا.

در ادامه، ساختار فنی، معماری داخلی، فلسفه طراحی خروجی رله‌ای، نکات مهندسی در سیم‌کشی و کاربردهای صنعتی ماژول 6ES7422-1HH00-0AA0 را با دیدی دقیق و مهندسی بررسی می‌کنیم.



• مشخصات فنی ماژول خروجی دیجیتال 6ES7422-1HH00-0AA0

• معرفی ساختار ماژول SM 422

ماژول SM 422 یکی از سیگنال ماژول‌های خروجی در سیستم SIMATIC S7‑400 است. این سری از PLCهای زیمنس برای پروژه‌های بزرگ و حساس صنعتی طراحی شده‌اند؛ پروژه‌هایی که در آن‌ها قابلیت اطمینان، پایداری و توانایی کنترل تعداد زیادی سیگنال اهمیت حیاتی دارد.

مشخصات کلیدی این ماژول عبارت‌اند از:

• کد فنی: 6ES7422-1HH00-0AA0
• خانواده PLC: SIMATIC S7‑400
• نوع ماژول: Digital Output
• تعداد کانال: 16 خروجی
• نوع خروجی: Relay Output
• محدوده ولتاژ سوئیچینگ: 5 تا 230 ولت AC
• جریان خروجی: 5 آمپر برای هر کانال
• ایزولاسیون: ایزوله الکتریکی بین کانال‌ها
• قابلیت سوئیچ بارهای AC و DC
• کاربرد: کنترل مستقیم بارهای صنعتی با توان بالا

در مقایسه با بسیاری از ماژول‌های خروجی دیگر، این مدل به دلیل استفاده از کنتاکت رله‌ای صنعتی انعطاف بسیار بالایی در نوع بار قابل کنترل دارد.



• تفاوت خروجی رله‌ای با خروجی ترانزیستوری

در ماژول‌های خروجی PLC سه فناوری اصلی برای سوئیچ‌کردن بار استفاده می‌شود:

• خروجی ترانزیستوری (DC)
• خروجی تریاک (AC)
• خروجی رله‌ای

ماژول 6ES7422-1HH00-0AA0 از نوع Relay Output است.

ویژگی‌های مهم خروجی رله‌ای:

• امکان سوئیچ AC و DC
• تحمل جریان بالاتر
• ایزولاسیون کامل الکتریکی
• سازگاری با طیف وسیع بارها
• مناسب برای بارهای القایی و مقاومتی

در مقابل، خروجی‌های ترانزیستوری و تریاک معمولاً محدودیت‌هایی در نوع ولتاژ یا نوع بار دارند.

به همین دلیل، خروجی رله‌ای در بسیاری از پروژه‌های صنعتی به عنوان گزینه‌ای انعطاف‌پذیر و مقاوم شناخته می‌شود.



• معماری داخلی ماژول SM 422



• ساختار الکترومکانیکی خروجی رله

در قلب هر کانال خروجی این ماژول یک رله صنعتی الکترومکانیکی قرار دارد. این رله از دو بخش اصلی تشکیل شده است:

• سیم‌پیچ تحریک (Relay Coil)
• کنتاکت سوئیچینگ

وقتی CPU فرمان فعال شدن خروجی را ارسال می‌کند:

• مدار کنترل داخلی PLC سیم‌پیچ رله را تحریک می‌کند.
• میدان مغناطیسی ایجاد می‌شود.
• کنتاکت مکانیکی رله تغییر وضعیت می‌دهد.
• مدار بار خارجی وصل یا قطع می‌شود.

این ساختار باعث می‌شود خروجی PLC کاملاً از مدار بار جدا باشد.



• مزایای خروجی رله‌ای در کاربردهای صنعتی

خروجی رله‌ای اگرچه نسبت به خروجی‌های نیمه‌هادی سرعت کمتری دارد، اما در بسیاری از کاربردها مزایای مهمی ارائه می‌دهد.

مزایای اصلی:

• قابلیت سوئیچ ولتاژهای مختلف
• تحمل جریان بالا
• سازگاری با بارهای القایی
• مقاومت در برابر نویز الکتریکی
• ایزولاسیون کامل بین مدار کنترل و بار

در محیط‌های صنعتی سنگین که بارها ممکن است شامل موتورهای کوچک، هیترها یا کنتاکتورها باشند، خروجی رله‌ای اغلب گزینه مطمئن‌تری است.



• ایزولاسیون الکتریکی

یکی از ویژگی‌های حیاتی این ماژول، ایزولاسیون کامل الکتریکی است.

این ایزولاسیون باعث می‌شود:

• نویز بار به PLC منتقل نشود
• خطاهای الکتریکی محدود شوند
• CPU و باس داخلی محافظت شوند
• ایمنی اپراتور افزایش یابد

در سیستم‌های بزرگ اتوماسیون که صدها سیگنال در حال تبادل هستند، این موضوع اهمیت بسیار زیادی دارد.



• انعطاف ولتاژی: سوئیچ 5 تا 230 ولت



• چرا محدوده ولتاژ گسترده اهمیت دارد؟

یکی از جذاب‌ترین ویژگی‌های این ماژول، قابلیت سوئیچ ولتاژهای بسیار متنوع است.

محدوده 5 تا 230 ولت AC به این معناست که خروجی می‌تواند در سناریوهای بسیار متفاوتی استفاده شود.

نمونه کاربردها:

• مدارهای فرمان کم‌ولتاژ
• تجهیزات 24V AC
• مدارهای 110V AC
• سیستم‌های 230V AC
• تجهیزات کنترلی صنعتی

در نتیجه این ماژول می‌تواند به عنوان یک پل ارتباطی بین PLC و طیف گسترده‌ای از تجهیزات صنعتی عمل کند.



• کنترل بارهای با جریان بالا

جریان 5 آمپر برای هر کانال نسبت به بسیاری از ماژول‌های خروجی PLC مقدار قابل توجهی است.

این سطح جریان اجازه می‌دهد تجهیزات زیر مستقیماً کنترل شوند:

• شیرهای برقی صنعتی
• هیترهای کوچک
• کنتاکتورهای قدرت
• موتورهای کوچک تک‌فاز
• تجهیزات هشداردهنده
• چراغ‌های صنعتی

در بسیاری از موارد دیگر نیازی به رله واسط نیست.



• کاربردهای صنعتی ماژول 6ES7422-1HH00-0AA0



• صنایع فرآیندی بزرگ

PLCهای سری S7‑400 معمولاً در پروژه‌های بزرگ صنعتی استفاده می‌شوند.

نمونه صنایع:

• نیروگاه‌ها
• پالایشگاه‌ها
• صنایع نفت و گاز
• پتروشیمی
• صنایع فولاد
• صنایع سیمان
• سیستم‌های کنترل انرژی

در این صنایع، تجهیزات متنوعی با ولتاژهای مختلف وجود دارند که باید توسط PLC کنترل شوند.



• ماشین‌آلات صنعتی و خطوط تولید

در خطوط تولید نیز این ماژول می‌تواند نقش بسیار مهمی ایفا کند.

نمونه کاربردها:

• کنترل هیترهای صنعتی
• فعال‌سازی کنتاکتورها
• روشن و خاموش کردن تجهیزات جانبی
• کنترل سیستم‌های هشدار
• مدیریت عملگرهای الکتریکی

انعطاف خروجی رله‌ای باعث می‌شود این ماژول در ماشین‌آلات پیچیده نیز بسیار کاربردی باشد.



• نکات مهندسی در نصب و بهره‌برداری



• مدیریت عمر رله‌ها

از آنجا که خروجی این ماژول رله‌ای است، کنتاکت‌ها دارای عمر مکانیکی مشخصی هستند.

عواملی که بر عمر رله اثر می‌گذارند:

• تعداد سیکل قطع و وصل
• جریان بار
• نوع بار (القایی یا مقاومتی)
• کیفیت تغذیه

برای افزایش عمر:

• از بارگذاری حداکثری دائمی اجتناب کنید
• در بارهای بسیار القایی از مدارهای حفاظتی استفاده کنید
• در سوئیچینگ سریع از خروجی نیمه‌هادی استفاده شود



• حفاظت در برابر بارهای القایی

بارهای القایی مانند کنتاکتور یا موتور هنگام قطع جریان ولتاژ برگشتی ایجاد می‌کنند.

راهکارهای مهندسی:

• استفاده از Snubber RC
• استفاده از Varistor
• استفاده از رله‌های حفاظتی

این روش‌ها از آسیب به کنتاکت رله جلوگیری می‌کنند.



• طراحی سیم‌کشی صنعتی

برای عملکرد پایدار سیستم، رعایت اصول سیم‌کشی ضروری است:

• استفاده از کابل مناسب جریان
• شماره‌گذاری دقیق سیم‌ها
• استفاده از ترمینال صنعتی
• جداسازی کابل قدرت و سیگنال
• استفاده از فیوز حفاظتی



• سوالات متداول درباره ماژول 6ES7422-1HH00-0AA0

• این ماژول چند خروجی دارد؟

این ماژول دارای 16 خروجی دیجیتال رله‌ای است.

• حداکثر جریان خروجی چقدر است؟

هر کانال می‌تواند تا 5 آمپر جریان را سوئیچ کند.

• محدوده ولتاژ خروجی چیست؟

خروجی‌ها می‌توانند ولتاژ 5 تا 230 ولت AC را سوئیچ کنند.

• آیا این ماژول برای بارهای DC هم مناسب است؟

بله، خروجی رله‌ای می‌تواند بارهای AC و DC را سوئیچ کند.

• این ماژول برای چه PLCهایی طراحی شده است؟

این ماژول برای سیستم SIMATIC S7‑400 طراحی شده است.



• جمع‌بندی مهندسی

ماژول Siemens SM 422 مدل 6ES7422-1HH00-0AA0 یکی از انعطاف‌پذیرترین ماژول‌های خروجی دیجیتال در خانواده SIMATIC S7‑400 محسوب می‌شود. این ماژول با 16 خروجی رله‌ای ایزوله، قابلیت سوئیچ ولتاژ 5 تا 230 ولت و جریان 5 آمپر برای هر کانال، امکان کنترل مستقیم طیف گسترده‌ای از تجهیزات صنعتی را فراهم می‌کند.

خروجی رله‌ای این ماژول باعث می‌شود بتوان بارهای AC و DC را بدون محدودیت خاصی کنترل کرد. همین ویژگی آن را به گزینه‌ای ایده‌آل برای پروژه‌های صنعتی پیچیده، خطوط تولید، نیروگاه‌ها و صنایع فرآیندی تبدیل کرده است.

اگرچه خروجی‌های رله‌ای نسبت به خروجی‌های نیمه‌هادی سرعت کمتری دارند، اما در مقابل انعطاف، تحمل جریان بالا و ایزولاسیون کامل ارائه می‌دهند؛ ویژگی‌هایی که در بسیاری از سناریوهای صنعتی حیاتی هستند.

در صورتی که اصول طراحی تابلو، حفاظت الکتریکی و مدیریت بار به‌درستی رعایت شوند، ماژول 6ES7422-1HH00-0AA0 می‌تواند سال‌ها به عنوان یک عنصر قابل اعتماد در سیستم‌های اتوماسیون صنعتی عمل کند.
