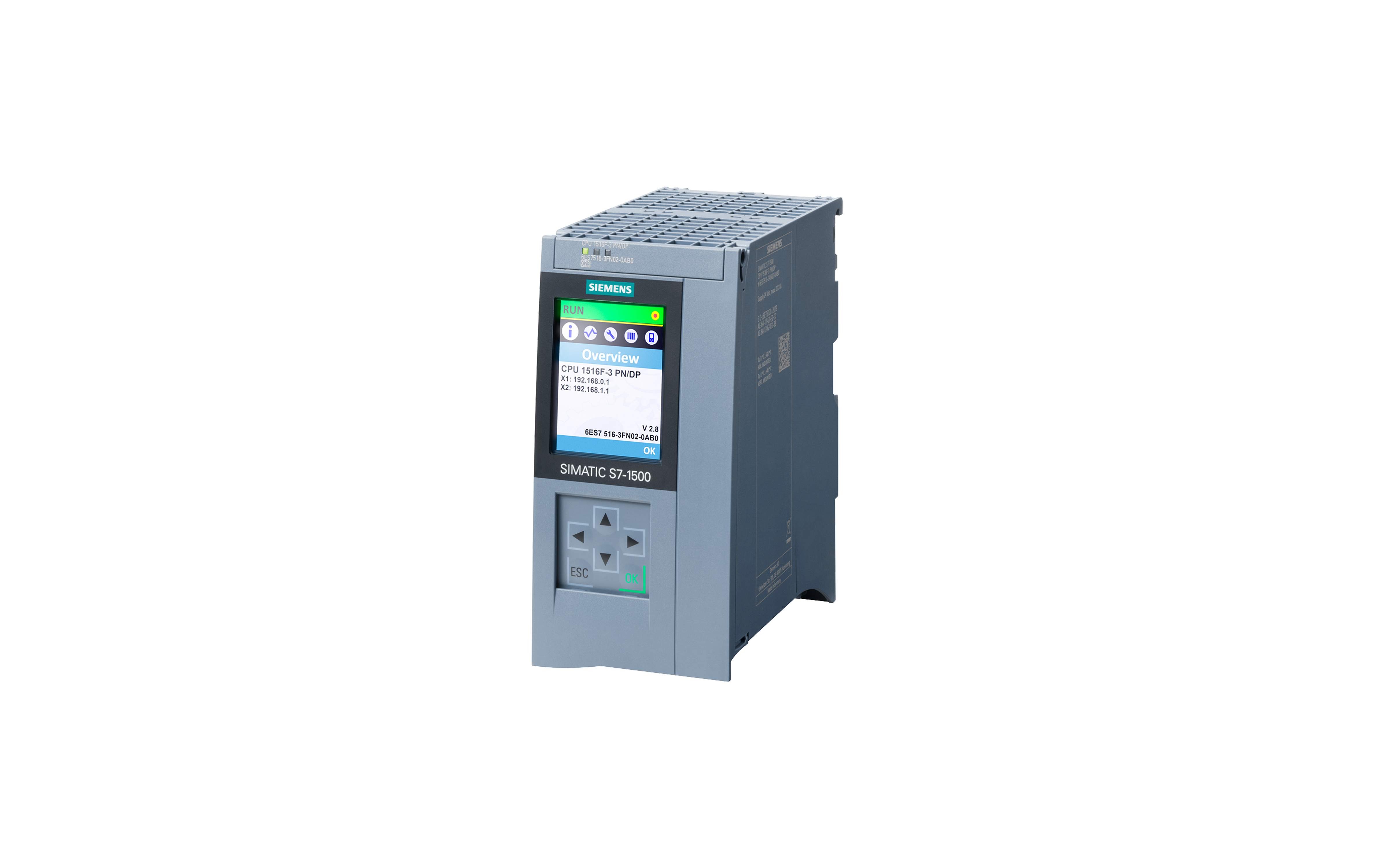

معرفی و بررسی فنی سی پی یو Fail-safe سری ۱۵۰۰ زیمنس مدل CPU 1516F-3 PN/DP با کد فنی 6ES7516-3FP03-0AB0

ورک مموری ۳ مگابایتی برای برنامه و ۷/۵ مگابایت برای اطلاعات

پورت‌ها :

یک پورت PROFINET IRT با سوئيچ دو پورت

دومین پورت:پورت PROFINET RT با سوئيچ دو پورت

سومین پورت:پروفی‌باس



بررسی تخصصی CPU 1516F-3 PN/DP زیمنس با کد فنی 6ES7516-3FP03-0AB0

مقدمه: جایی که دنیای PROFINET و PROFIBUS در یک CPU ایمن به هم می‌رسند

در بسیاری از پروژه‌های صنعتی، چالش اصلی صرفاً انتخاب یک CPU قدرتمند نیست؛ مسئله واقعی، ایجاد تعادل بین عملکرد، ایمنی، ارتباطات مدرن و سازگاری با زیرساخت‌های قدیمی‌تر است. دقیقاً در همین نقطه است که CPU 1516F-3 PN/DP زیمنس با کد فنی 6ES7516-3FP03-0AB0 به‌عنوان یک انتخاب بسیار هوشمندانه مطرح می‌شود. این پردازنده Fail-safe از خانواده SIMATIC S7-1500F نه‌تنها توان پردازشی و ظرفیت حافظه مناسبی برای پروژه‌های سنگین ارائه می‌دهد، بلکه با ترکیب PROFINET IRT، PROFINET RT و PROFIBUS DP به مهندس اتوماسیون اجازه می‌دهد هم‌زمان با تجهیزات نسل جدید و نسل قبل کار کند.

این CPU برای پروژه‌هایی عالی است که در آن‌ها بخشی از کارخانه نوسازی شده، اما هنوز تجهیزاتی مبتنی بر PROFIBUS DP در مدار باقی مانده‌اند. در چنین سناریویی، تعویض کامل شبکه معمولاً اقتصادی نیست. بنابراین وجود یک پردازنده ایمن که بتواند هم منطق استاندارد و ایمنی را اجرا کند و هم بین دو جهان ارتباطی پل بزند، مزیتی بسیار مهم محسوب می‌شود.

مدل CPU 1516F-3 PN/DP با ۳ مگابایت ورک مموری برای برنامه و ۷.۵ مگابایت ورک مموری برای داده، از نظر جایگاه، دقیقاً در ناحیه‌ای قرار می‌گیرد که برای بسیاری از پروژه‌های متوسط تا بزرگ، ظرفیت کاملاً کاربردی و مهندسی‌شده‌ای فراهم می‌کند؛ بدون اینکه هزینه به سطح CPUهای پرچمدار مثل 1517F یا 1518F برسد.



مشخصات فنی CPU 1516F-3 PN/DP با کد 6ES7516-3FP03-0AB0

• شناسنامه فنی محصول

مدل CPU 1516F-3 PN/DP با کد فنی 6ES7516-3FP03-0AB0 یک کنترلر Fail-safe ماژولار، قدرتمند و ارتباط‌محور است که برای کاربردهای صنعتی پیچیده طراحی شده است. مشخصات کلیدی آن شامل موارد زیر است:

• برند: Siemens
• خانواده: SIMATIC S7-1500F
• مدل: CPU 1516F-3 PN/DP
• کد فنی: 6ES7516-3FP03-0AB0
• حافظه برنامه: 3MB Work Memory
• حافظه داده: 7.5MB Work Memory
• رابط اول: 1x PROFINET IRT با سوئیچ داخلی دو پورت
• رابط دوم: 1x PROFINET RT با سوئیچ داخلی دو پورت
• رابط سوم: 1x PROFIBUS DP
• پشتیبانی ایمنی: SIL 3 مطابق IEC 61508 و PL e مطابق ISO 13849-1
• پروتکل ایمنی: PROFIsafe
• محیط مهندسی: TIA Portal + STEP 7 Professional + Safety Advanced



• جایگاه این CPU در سبد خانواده S7-1500F

اگر بخواهیم این مدل را در خانواده S7-1500F جای‌گذاری کنیم، باید گفت CPU 1516F-3 PN/DP یک نقطه تعادل بسیار جذاب است. این CPU از مدل‌های پایین‌تر مثل 1511F و 1513F قوی‌تر و از نظر ساختار شبکه منعطف‌تر است، اما هنوز نسبت به مدل‌های 1517F و 1518F اقتصادی‌تر باقی می‌ماند. مهم‌ترین عامل تمایز آن، وجود رابط PROFIBUS DP در کنار دو رابط PROFINET است؛ موضوعی که در پروژه‌های Retrofit و Migration اهمیت حیاتی دارد.



تحلیل مهندسی حافظه: 3MB برنامه و 7.5MB داده چه ظرفیت عملی ایجاد می‌کند؟

• حافظه برنامه 3MB؛ مناسب برای منطق‌های پیچیده اما مهار‌شده

حافظه ۳ مگابایتی برنامه در نگاه اول شاید نسبت به مدل‌های بالاتر کوچک‌تر به نظر برسد، اما در عمل برای طیف وسیعی از پروژه‌های صنعتی، ظرفیتی بسیار قابل اتکا است. این مقدار حافظه به مهندس اجازه می‌دهد:

• ساختار نرم‌افزار را به‌صورت ماژولار و مبتنی بر FB/FC/DB طراحی کند.
• منطق استاندارد و منطق ایمنی را در کنار هم با تفکیک مناسب توسعه دهد.
• از بلوک‌های تشخیصی، آلارم‌گیری، مدیریت خطا و اینترلاک‌های چندلایه استفاده کند.
• سناریوهای کنترلی چندایستگاهی، نوار نقاله‌های چندزون، سلول‌های رباتیک و ماشین‌آلات OEM پیچیده را مدیریت کند.

به بیان دقیق‌تر، این CPU برای پروژه‌هایی مناسب است که نیاز به عمق منطقی خوب دارند، اما وارد قلمرو «ابرپروژه‌های داده‌محور» نمی‌شوند.



• حافظه داده 7.5MB؛ فضای کافی برای دیتابلاک‌های صنعتی واقعی

۷.۵ مگابایت حافظه داده برای بسیاری از پروژه‌های صنعتی، فضای مناسبی برای پیاده‌سازی DBهای ساختاریافته و دیتای فرآیندی فراهم می‌کند. این ظرفیت برای کاربردهای زیر بسیار مناسب است:

• ذخیره ساختارهای پارامتریک ماشین
• نگهداری Recipeها و Setpointهای متنوع
• ثبت وضعیت تجهیزات، آلارم‌ها و شمارنده‌ها
• بافر کردن داده‌های ارتباطی میان PLC، HMI و SCADA
• نگهداری داده‌های تشخیصی برای عیب‌یابی سریع‌تر

از دید مهندسی، این سطح از حافظه باعث می‌شود پروژه بدون فشار بیش از حد بر بهینه‌سازی تهاجمی حافظه، قابل توسعه و قابل نگهداری باقی بماند.



کالبدشکافی معماری ارتباطی: سه درگاه با سه مأموریت متفاوت

• پورت اول: PROFINET IRT با سوئیچ دو پورت

این رابط برای ارتباطات زمان‌حساس و deterministic طراحی شده است. وجود PROFINET IRT در این CPU به این معناست که می‌توان بخش‌هایی از پروژه را که به زمان‌بندی دقیق نیاز دارند، روی این شبکه قرار داد.

کاربردهای مهم این پورت عبارت‌اند از:

• کنترل Motion و سروودرایوها
• ارتباط سریع با Remote I/O
• اجرای PROFIsafe در لایه فیلد
• ساخت توپولوژی خطی یا رینگ با کمک سوئیچ داخلی دو پورته

در پروژه‌هایی که هم‌زمان ایمنی و سرعت پاسخ اهمیت دارند، این پورت ستون فقرات شبکه صنعتی خواهد بود.



• پورت دوم: PROFINET RT با سوئیچ دو پورت

رابط دوم از نوع PROFINET RT است و برای تبادل داده‌های صنعتی عمومی‌تر کاربرد دارد. این پورت برای موارد زیر بسیار ارزشمند است:

• اتصال HMIها و پنل‌های اپراتوری
• ارتباط با PLCهای دیگر در شبکه کنترلی
• تفکیک ترافیک عمومی صنعتی از شبکه Motion
• اتصال تجهیزات غیرایزوکرون اما Real-Time

مهندسان شبکه صنعتی می‌دانند که جداسازی ترافیک RT از IRT فقط یک مزیت لوکس نیست؛ بلکه در پروژه‌های بزرگ، به پایداری و سهولت عیب‌یابی کمک مستقیم می‌کند.



• پورت سوم: PROFIBUS DP؛ برگ برنده در مهاجرت تدریجی

وجود پورت PROFIBUS DP در این CPU همان ویژگی‌ای است که آن را به یک گزینه استراتژیک تبدیل می‌کند. هنوز هم در بسیاری از کارخانه‌ها، تعداد زیادی از تجهیزات زیر بر بستر PROFIBUS کار می‌کنند:

• درایوهای قدیمی‌تر
• Remote I/Oهای نسل قبل
• اینورترها و ابزار دقیق قدیمی
• ماژول‌های توزیع‌شده‌ای که تعویض آن‌ها هزینه‌بر است

در چنین شرایطی، CPU 1516F-3 PN/DP می‌تواند بدون نیاز به Gatewayهای اضافی، مستقیماً با این تجهیزات کار کند. این یعنی:

• کاهش هزینه نوسازی
• کاهش پیچیدگی معماری
• کاهش نقاط خرابی
• ساده‌تر شدن نگهداری و مستندسازی



کاربردهای صنعتی CPU 1516F-3 PN/DP

• پروژه‌های Retrofit و Modernization

این CPU برای پروژه‌هایی که در آن‌ها بخشی از سیستم قدیمی باقی مانده و بخش دیگر با تجهیزات جدید S7-1500 و PROFINET توسعه یافته، تقریباً یک انتخاب ایده‌آل است. شما می‌توانید هسته کنترل و ایمنی را روی یک CPU متمرکز کنید و هم‌زمان با هر دو نسل شبکه ارتباط داشته باشید.

• خطوط تولید ترکیبی با تجهیزات قدیم و جدید

در صنایعی مثل خودروسازی، سیمان، فولاد، آب و فاضلاب و بسته‌بندی، بسیار رایج است که تجهیزاتی از نسل‌های مختلف در یک خط وجود داشته باشند. این CPU برای چنین خطوطی بسیار مناسب است، چون اجازه می‌دهد یکپارچگی کنترلی بدون تعویض کامل زیرساخت حفظ شود.

• سیستم‌های ایمنی با پراکندگی جغرافیایی متوسط

اگر پروژه شما چندین زون ایمنی، تعدادی HMI، چند درایو و ترکیبی از I/Oهای جدید و قدیمی دارد، CPU 1516F-3 PN/DP می‌تواند به‌راحتی نقش مغز مرکزی سیستم را بر عهده بگیرد.



نکات مهندسی مهم در پیاده‌سازی

• طراحی درست مرز بین PN و DP

یکی از ظریف‌ترین تصمیم‌ها در این CPU، این است که کدام تجهیزات روی PROFINET باقی بمانند و کدام‌ها روی PROFIBUS نگه داشته شوند. راهکار مهندسی درست معمولاً این است:

• تجهیزات جدید، سریع و توسعه‌پذیر روی PROFINET
• تجهیزات قدیمی، پایدار و اقتصادی روی PROFIBUS

این رویکرد باعث می‌شود مسیر مهاجرت به‌صورت مرحله‌ای و کم‌ریسک انجام شود.



• توجه به Diagnostics در هر دو لایه ارتباطی

در پروژه‌های Hybrid، عیب‌یابی فقط با نگاه به منطق PLC کافی نیست. باید تشخیص خطا در هر دو جهان PN و DP به‌صورت ساختاریافته پیاده‌سازی شود. استفاده از Alarmهای استاندارد، Diagnostic Buffer و صفحات مانیتورینگ HMI در اینجا بسیار مهم است.



• مدیریت Safety Signature و تست‌های اعتبارسنجی

از آنجا که این CPU Fail-safe است، هر تغییری در منطق ایمنی باید با کنترل دقیق Safety Signature، مستندسازی و تست عملیاتی همراه باشد. این موضوع به‌ویژه در پروژه‌هایی که ترکیبی از تجهیزات جدید و قدیمی دارند، اهمیت بیشتری پیدا می‌کند.



سوالات متداول درباره CPU 1516F-3 PN/DP

• تفاوت اصلی CPU 1516F-3 PN/DP با 1515F-2 PN چیست؟

مهم‌ترین تفاوت، وجود پورت PROFIBUS DP در مدل 6ES7516-3FP03-0AB0 است. این ویژگی، مدل 1516F-3 PN/DP را برای پروژه‌های ترکیبی و مهاجرت از شبکه‌های قدیمی بسیار مناسب‌تر می‌کند.

• آیا این CPU برای پروژه‌های Motion Control مناسب است؟

بله. وجود PROFINET IRT باعث می‌شود این CPU برای کاربردهای Motion، سروودرایوها و تبادل deterministic داده کاملاً مناسب باشد.

• آیا می‌توان PROFIsafe را در این پروژه استفاده کرد؟

بله. این CPU از PROFIsafe پشتیبانی می‌کند و برای پیاده‌سازی توابع ایمنی تا سطح SIL 3 / PL e طراحی شده است.

• آیا PROFIBUS هنوز در پروژه‌های جدید ارزش دارد؟

در پروژه‌های کاملاً جدید معمولاً PROFINET ترجیح داده می‌شود، اما در پروژه‌های Retrofit یا توسعه مرحله‌ای، PROFIBUS همچنان ارزش عملیاتی و اقتصادی بالایی دارد.

• این CPU برای چه سطحی از پروژه مناسب است؟

برای پروژه‌های متوسط تا بزرگ که نیازمند ایمنی، توان پردازشی خوب و هم‌زیستی شبکه‌های جدید و قدیمی هستند، این CPU یک گزینه بسیار مهندسی‌شده است.



• جمع‌بندی مهندسی

CPU 1516F-3 PN/DP زیمنس با کد فنی 6ES7516-3FP03-0AB0 یک کنترلر Fail-safe بسیار کاربردی و استراتژیک در خانواده S7-1500F است که تعادل کم‌نظیری بین توان پردازشی، ایمنی عملکردی و انعطاف ارتباطی ایجاد می‌کند. ترکیب ۳MB حافظه برنامه، ۷.۵MB حافظه داده، یک پورت PROFINET IRT، یک پورت PROFINET RT و یک پورت PROFIBUS DP این CPU را به گزینه‌ای ایده‌آل برای پروژه‌های نوسازی، خطوط تولید ترکیبی و سیستم‌های صنعتی چندنسلی تبدیل می‌کند. اگر به‌دنبال CPUای هستید که هم با آینده سازگار باشد و هم گذشته کارخانه را نادیده نگیرد، این مدل یکی از دقیق‌ترین انتخاب‌های مهندسی است.
