معرفی و بررسی فنی کارت حافظه سری ۴۰۰ زیمنس مدل RAM Memory Card 64 Kbyte با کد فنی 6ES7952-0AF00-0AA0

SIMATIC S7، کارت حافظه RAM برای S7-400

۶۴ کیلوبایت

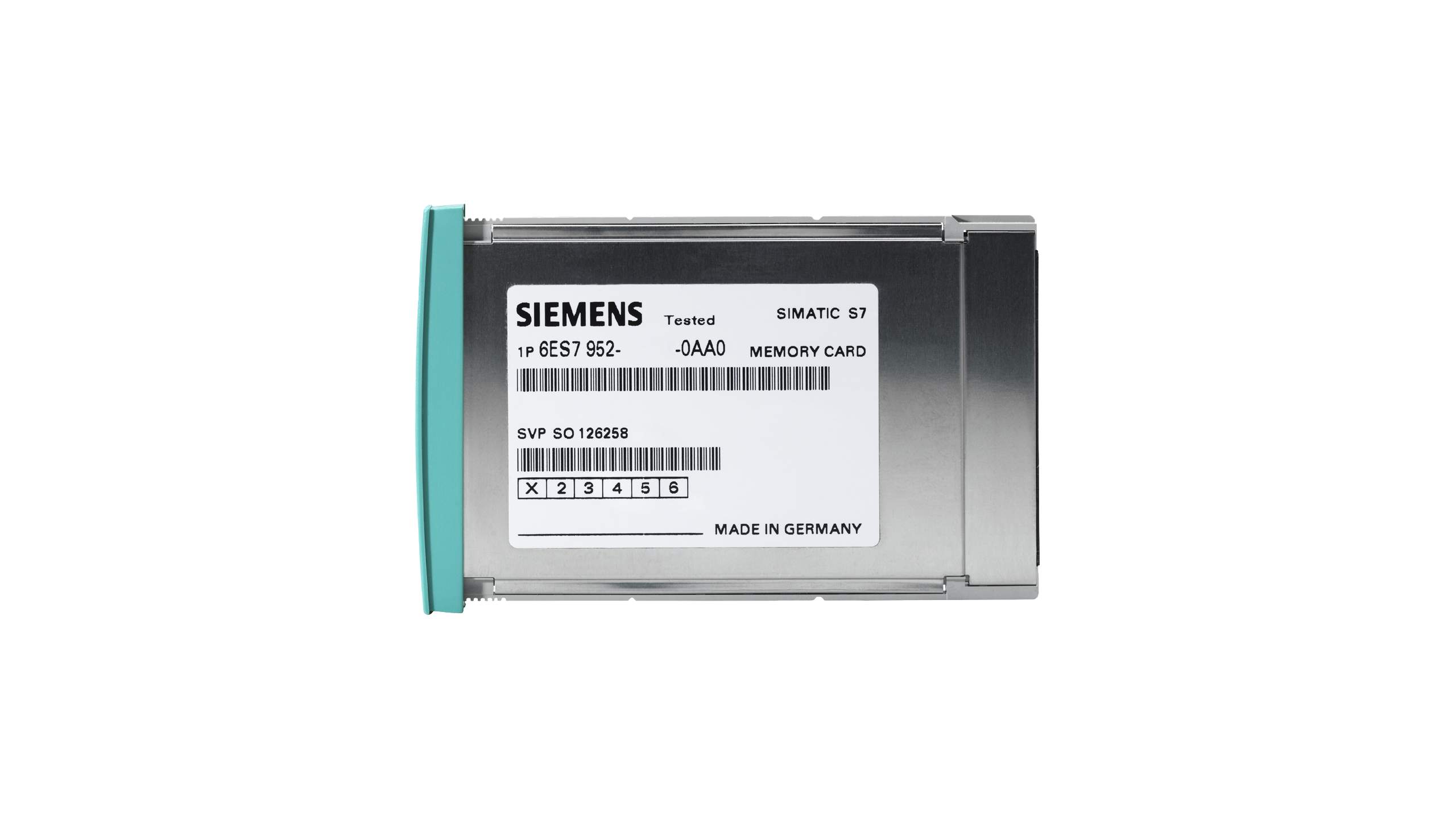

کارت حافظه زیمنس RAM Memory Card 64 KB (6ES7952‑0AF00‑0AA0)؛ زیرساخت ذخیره‌سازی برنامه در سیستم‌های SIMATIC S7‑400

نام محصول: Siemens SIMATIC S7‑400 RAM Memory Card

کد فنی: 6ES7952‑0AF00‑0AA0

خانواده محصول: SIMATIC S7‑400 Memory Cards

نوع حافظه: RAM Memory Card

ظرفیت: 64 کیلوبایت

کاربرد: ذخیره برنامه و داده در CPUهای سری S7‑400

در معماری PLCهای صنعتی، حافظه یکی از بنیادی‌ترین اجزای سیستم محسوب می‌شود. تمام منطق کنترلی، داده‌های فرآیندی، تنظیمات سیستم و پارامترهای کنترلی در حافظه ذخیره می‌شوند. در سیستم‌های SIMATIC S7‑400، زیمنس برای مدیریت انعطاف‌پذیر حافظه از Memory Cardهای ماژولار استفاده کرده است.

کارت حافظه RAM Memory Card با کد فنی 6ES7952‑0AF00‑0AA0 یکی از اعضای اولیه این خانواده است که با ظرفیت ۶۴ کیلوبایت برای ذخیره برنامه‌های کنترلی در CPUهای S7‑400 طراحی شده است. اگرچه ظرفیت آن در مقایسه با کارت‌های مدرن بسیار کوچک به نظر می‌رسد، اما در بسیاری از کاربردهای کلاسیک صنعتی، این مقدار حافظه برای اجرای منطق‌های کنترلی استاندارد کافی بوده است.

در این مقاله، این کارت حافظه را از دیدگاه معماری حافظه در PLCهای S7‑400، نوع فناوری RAM، نحوه مدیریت برنامه در CPU، کاربردهای عملی در صنعت و نکات مهندسی در استفاده از کارت‌های حافظه به‌صورت دقیق بررسی می‌کنیم.



• نقش کارت حافظه در معماری PLCهای SIMATIC S7‑400

PLCهای سری S7‑400 برای استفاده در کاربردهای صنعتی متوسط تا بسیار بزرگ طراحی شده‌اند. این کنترلرها معمولاً در صنایع زیر استفاده می‌شوند:

• نیروگاه‌ها
• پالایشگاه‌های نفت و گاز
• صنایع شیمیایی
• خطوط تولید بزرگ

در چنین سیستم‌هایی، مدیریت حافظه باید:

• پایدار باشد
• قابل تعویض باشد
• امکان ارتقا داشته باشد

به همین دلیل زیمنس از Memory Cardهای خارجی در کنار حافظه داخلی CPU استفاده کرده است.



• ساختار حافظه در S7‑400

در PLCهای S7‑400 حافظه معمولاً به چند بخش تقسیم می‌شود:

• Load Memory
• Work Memory
• System Memory
• Retentive Memory

کارت حافظه RAM معمولاً در بخش Load Memory مورد استفاده قرار می‌گیرد.



• Load Memory چیست؟

Load Memory محلی است که برنامه PLC به صورت اولیه در آن ذخیره می‌شود.

در زمان اجرای برنامه:

• برنامه از Load Memory خوانده می‌شود
• بخش‌هایی از آن به Work Memory منتقل می‌شوند
• CPU برنامه را اجرا می‌کند

بنابراین کارت حافظه در واقع مخزن اصلی برنامه کنترل محسوب می‌شود.



• فناوری RAM در کارت حافظه 6ES7952‑0AF00‑0AA0

این کارت حافظه از نوع RAM (Random Access Memory) است.

• ویژگی‌های حافظه RAM

حافظه RAM دارای ویژگی‌های زیر است:

• سرعت دسترسی بسیار بالا
• امکان خواندن و نوشتن سریع
• مناسب برای ذخیره برنامه‌های فعال

اما یک نکته مهم وجود دارد.

RAM یک حافظه Volatile است، یعنی:

• در صورت قطع تغذیه داده‌ها از بین می‌روند

به همین دلیل در سیستم‌های S7‑400 معمولاً از Battery Backup استفاده می‌شود.



• نقش باتری در حفظ داده‌ها

در رک S7‑400 یک Battery Module وجود دارد که وظیفه آن حفظ داده‌های RAM در زمان قطع برق است.

این باتری باعث می‌شود:

• برنامه PLC حفظ شود
• داده‌های Retentive باقی بمانند
• سیستم بدون نیاز به دانلود مجدد برنامه راه‌اندازی شود

در صورت خرابی باتری، داده‌های کارت RAM ممکن است از بین بروند.



• مشخصات فنی کارت حافظه RAM 64 KB

کارت حافظه 6ES7952‑0AF00‑0AA0 یکی از مدل‌های اولیه کارت حافظه برای S7‑400 است.

• ویژگی‌های فنی کلیدی

• نوع حافظه: RAM
• ظرفیت: 64 KB
• سازگار با CPUهای SIMATIC S7‑400
• استفاده در Load Memory
• سرعت دسترسی بالا
• امکان نوشتن و پاک کردن مکرر
• طراحی صنعتی برای کار در محیط‌های سخت

این کارت برای پروژه‌های کوچک یا سیستم‌های قدیمی S7‑400 مناسب بوده است.



• فرآیند ذخیره و اجرای برنامه در S7‑400

درک نحوه تعامل CPU با کارت حافظه برای مهندسان اتوماسیون بسیار مهم است.



• مراحل اجرای برنامه

مرحله ۱: دانلود برنامه

مهندس اتوماسیون برنامه را از طریق STEP 7 به PLC دانلود می‌کند.

برنامه ابتدا در Load Memory (Memory Card) ذخیره می‌شود.



مرحله ۲: انتقال به Work Memory

CPU در زمان راه‌اندازی:

• برنامه را از کارت حافظه می‌خواند
• آن را به Work Memory منتقل می‌کند

Work Memory معمولاً از نوع RAM داخلی CPU است.



مرحله ۳: اجرای برنامه

CPU برنامه را در سیکل‌های اسکن اجرا می‌کند.

هر سیکل شامل مراحل زیر است:

• خواندن ورودی‌ها
• اجرای برنامه
• به‌روزرسانی خروجی‌ها

کارت حافظه در این مرحله بیشتر نقش ذخیره پایدار برنامه را دارد.



• مقایسه کارت RAM با کارت Flash در S7‑400

در خانواده کارت‌های حافظه S7‑400 دو نوع اصلی وجود دارد:

• کارت RAM

ویژگی‌ها:

• سرعت بالا
• امکان نوشتن مکرر
• نیاز به باتری برای حفظ داده



• کارت Flash

ویژگی‌ها:

• حافظه Non‑Volatile
• عدم نیاز به باتری
• مناسب برای ذخیره دائمی برنامه

در بسیاری از سیستم‌های جدید، کارت‌های Flash جایگزین RAM شده‌اند.



• سناریوهای کاربردی در صنعت

• سیستم‌های کنترل کلاسیک

در بسیاری از کارخانه‌های قدیمی که از S7‑400 کلاسیک استفاده می‌کنند، کارت‌های RAM هنوز در حال استفاده هستند.

این سیستم‌ها شامل:

• خطوط تولید قدیمی
• سیستم‌های بسته‌بندی
• کارخانه‌های فرآوری



• سیستم‌های آموزشی

در مراکز آموزشی اتوماسیون صنعتی، کارت‌های RAM هنوز برای آموزش مفاهیم حافظه PLC استفاده می‌شوند.

دانشجویان با استفاده از این کارت‌ها می‌توانند:

• ساختار حافظه PLC را درک کنند
• رفتار Load Memory و Work Memory را بررسی کنند



• پروژه‌های کوچک S7‑400

در پروژه‌هایی با برنامه کوچک، ظرفیت ۶۴ کیلوبایت می‌تواند کافی باشد.

برای مثال:

• سیستم‌های کنترل ساده
• ایستگاه‌های محلی اتوماسیون
• کنترل ماشین‌آلات خاص



• نکات مهندسی در استفاده از کارت RAM

• مدیریت باتری سیستم

از آنجا که حافظه RAM وابسته به باتری است، مهندسان باید وضعیت باتری را بررسی کنند.

در صورت ضعف باتری:

• هشدار سیستم صادر می‌شود
• باید باتری تعویض شود



• تهیه نسخه پشتیبان از برنامه

همیشه باید نسخه‌ای از برنامه PLC در PG یا سرور مهندسی ذخیره شود.

در صورت از بین رفتن داده‌های کارت RAM، می‌توان برنامه را دوباره دانلود کرد.



• جلوگیری از خارج کردن کارت در حالت RUN

در بسیاری از CPUها خارج کردن کارت حافظه در حالت RUN توصیه نمی‌شود.

این کار ممکن است باعث:

• خطای CPU
• از دست رفتن داده‌ها

شود.



• سوالات متداول (FAQ)

• کارت حافظه 6ES7952‑0AF00‑0AA0 چه کاربردی دارد؟

این کارت برای ذخیره برنامه PLC در سیستم‌های SIMATIC S7‑400 استفاده می‌شود و به عنوان Load Memory عمل می‌کند.

• آیا داده‌های این کارت پس از قطع برق حفظ می‌شوند؟

تنها در صورتی که باتری سیستم فعال باشد داده‌ها حفظ می‌شوند.

• آیا می‌توان از این کارت در S7‑300 استفاده کرد؟

خیر. این کارت مخصوص S7‑400 طراحی شده است.

• تفاوت کارت RAM با Flash چیست؟

کارت RAM سریع‌تر است اما به باتری نیاز دارد، در حالی که کارت Flash داده‌ها را بدون نیاز به باتری حفظ می‌کند.

• ظرفیت ۶۴ کیلوبایت برای چه پروژه‌هایی مناسب است؟

برای پروژه‌های کوچک S7‑400 یا سیستم‌های قدیمی با برنامه‌های کنترلی محدود.



• جمع‌بندی مهندسی

کارت حافظه RAM Memory Card 64 KB با کد فنی 6ES7952‑0AF00‑0AA0 یکی از اجزای مهم زیرساخت حافظه در سیستم‌های SIMATIC S7‑400 است. این کارت به عنوان Load Memory عمل کرده و محل ذخیره برنامه PLC محسوب می‌شود.

فناوری RAM در این کارت امکان دسترسی سریع به داده‌ها را فراهم می‌کند، اما برای حفظ اطلاعات در زمان قطع برق به Battery Backup نیاز دارد. اگرچه امروزه کارت‌های Flash جایگزین بسیاری از کاربردهای RAM شده‌اند، اما این کارت‌ها هنوز در بسیاری از سیستم‌های صنعتی کلاسیک S7‑400 مورد استفاده قرار می‌گیرند.
