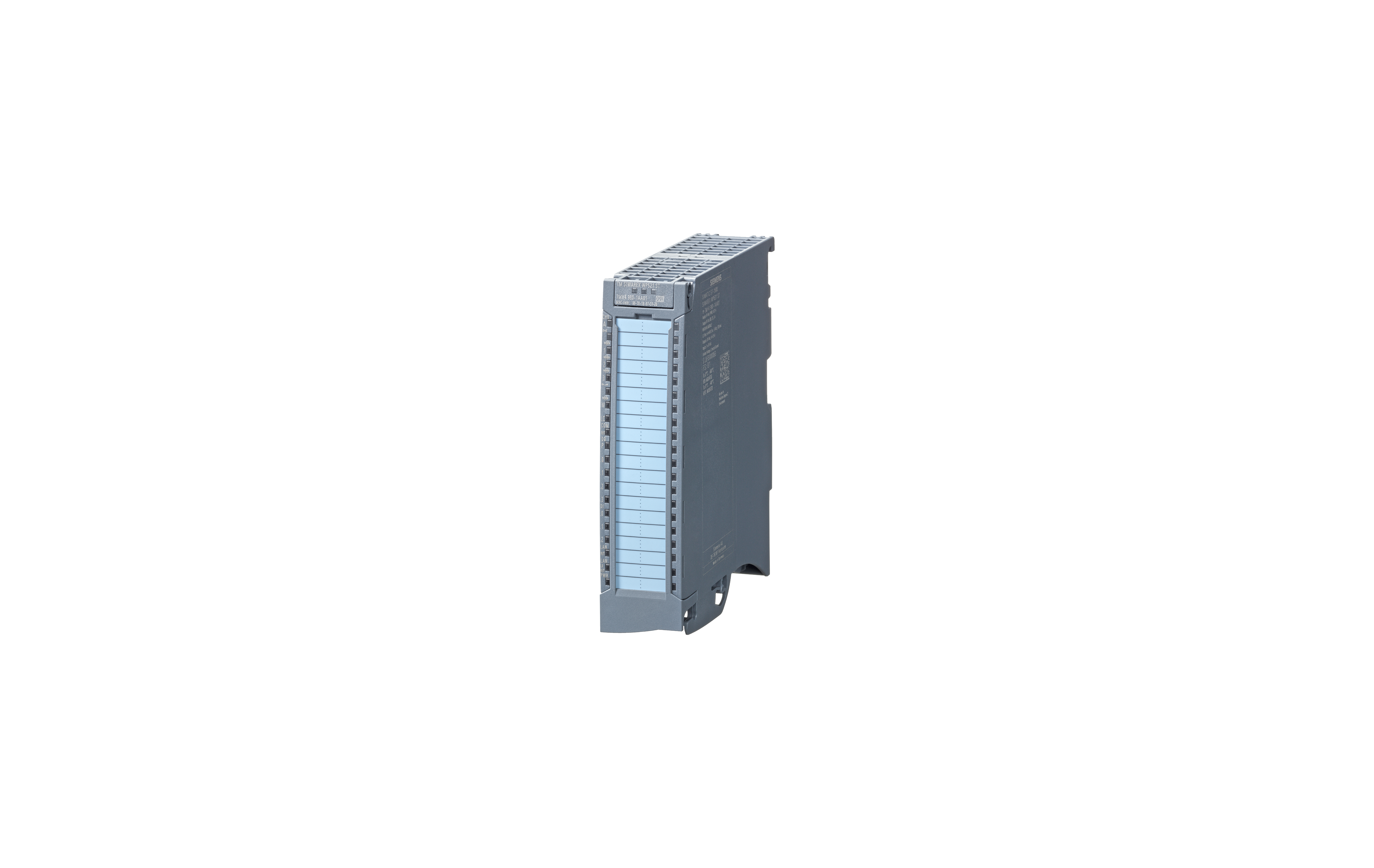

معرفی و بررسی فنی ماژول توزین زیمنس مدل SIWAREX WP521 ST با کد فنی 7MH4980-1AA01

۱ کانال/۱ مقیاس

برای اتصال به لودسل / استرین‌گیج (۴-۱ میلی‌ولت/ولت)

پورت RS485 و اترنت

I/O های اضافی:

۳ ورودی دیجیتال ۲۴ ولت دی‌سی

۴ خروجی دیجیتال ۲۴ ولت دی‌سی

بررسی تخصصی ماژول توزین زیمنس 7MH4980-1AA01

ماژول SIWAREX WP521 ST با کد فنی 7MH4980-1AA01 یکی از راهکارهای دقیق و صنعتی زیمنس برای توزین مستقیم در بستر اتوماسیون است؛ جایی که دقت اندازه‌گیری، پایداری سیگنال و یکپارچگی با PLC باید هم‌زمان تأمین شوند. این ماژول برای یک کانال / یک مقیاس طراحی شده و به‌صورت تخصصی برای اتصال به لودسل یا استرین‌گیج در بازه میلی‌ولت بر ولت به کار می‌رود. در عمل، WP521 ST پل ارتباطی میان دنیای سیگنال‌های بسیار ضعیف وزن و منطق کنترلی PLC است؛ پلی که اگر درست طراحی شود، کیفیت نهایی خط تولید، پرکردن، بچینگ و کنترل موجودی را به‌طور جدی ارتقا می‌دهد.

نکته مهم اینجاست که توزین صنعتی فقط خواندن یک عدد نیست. در یک سیستم واقعی، سیگنال لودسل باید از نویز، تغییرات دما، لرزش مکانیکی، خطای کابل‌کشی و ناپایداری تغذیه عبور کند و در نهایت به یک مقدار قابل اعتماد تبدیل شود. دقیقا همین‌جا است که SIWAREX WP521 ST ارزش خود را نشان می‌دهد.

جایگاه SIWAREX در معماری اتوماسیون

• چرا از ماژول توزین اختصاصی استفاده می‌کنیم؟

لودسل‌ها سیگنال بسیار کوچکی تولید می‌کنند و این سیگنال مستقیماً برای ورود به ماژول‌های دیجیتال یا آنالوگ عمومی مناسب نیست. یک ماژول توزین تخصصی مثل 7MH4980-1AA01 این ضعف را جبران می‌کند، چون زنجیره اندازه‌گیری را برای کاربرد وزن بهینه کرده است. این یعنی:

• تقویت و نمونه‌برداری مناسب از سیگنال لودسل
• فیلترسازی برای کاهش نویز و لرزش
• جبران خطاهای رایج در اندازه‌گیری وزن
• اتصال تمیز به PLC و سیستم مانیتورینگ
• مناسب برای فرآیندهای پرکن، دوزینگ، توزین مخازن و بچینگ

• مزیت نسبت به راهکارهای عمومی

استفاده از AI معمولی یا ماژول‌های عمومی، هرچند ممکن است در ظاهر ساده‌تر باشد، اما در عمل دقت و پایداری مطلوب توزین را به‌سختی تأمین می‌کند. SIWAREX WP521 ST برای همین سناریوها طراحی شده تا از همان ابتدا، استانداردهای توزین صنعتی را در سطح سخت‌افزار و نرم‌افزار رعایت کند.

ورودی اندازه‌گیری لودسل و استرین‌گیج

• سیگنال میلی‌ولت بر ولت چه معنایی دارد؟

لودسل‌ها معمولاً خروجی بسیار ضعیفی در حد mV/V دارند؛ یعنی خروجی آن‌ها تابعی از ولتاژ تحریک و نیروی اعمال‌شده است. این نوع سیگنال به‌خاطر دامنه پایین، به نویز بسیار حساس است و باید با دقت بالایی خوانده شود. WP521 ST برای چنین ورودی‌ای ساخته شده و این ویژگی آن را به گزینه‌ای مناسب برای:

• لودسل‌های تک‌سل یا چندسل
• سیستم‌های توزین مخزن
• باسکول‌های صنعتی
• اندازه‌گیری تنش و کشش با استرین‌گیج
• دوزینگ و بچینگ دقیق

تبدیل می‌کند.

• چرا یک کانال / یک مقیاس مهم است؟

طراحی 1 channel / 1 scale یعنی ماژول برای تمرکز کامل روی یک باسکول یا یک نقطه اندازه‌گیری طراحی شده است. این رویکرد چند مزیت دارد:

• پایداری بیشتر در پردازش سیگنال
• ساده‌تر شدن راه‌اندازی و کالیبراسیون
• کاهش پیچیدگی نرم‌افزاری
• افزایش شفافیت عیب‌یابی
• مناسب برای کاربردهایی که دقت، اولویت بالاتری از تعداد کانال دارد

اگر پروژه شما چند باسکول مستقل داشته باشد، معماری باید متناسب با آن توسعه یابد، اما برای یک ایستگاه توزین صنعتی، این ساختار کاملاً منطقی و مهندسی‌شده است.

ارتباطات صنعتی: RS485 و Ethernet

• نقش Ethernet در سیستم توزین

وجود Ethernet در WP521 ST یک مزیت بسیار مهم است، چون این درگاه امکان یکپارچگی سریع با PLC، HMI و سیستم‌های بالادستی را فراهم می‌کند. در محیط‌های صنعتی، این یعنی:

• تبادل داده با کنترلر اصلی
• مانیتورینگ لحظه‌ای وزن
• ثبت داده‌های تولید
• اتصال به HMI برای اپراتور
• استفاده در شبکه‌های صنعتی مبتنی بر اترنت

این اتصال برای پروژه‌هایی که نیاز به مشاهده آنلاین وزن، گزارش‌گیری و هماهنگی با فرایند دارند، بسیار حیاتی است.

• نقش RS485 در انعطاف‌پذیری ارتباطی

پورت RS485 نیز در محیط‌های صنعتی هنوز یکی از قابل‌اعتمادترین گزینه‌هاست. این رابط به‌دلیل ماهیت تفاضلی، در برابر نویز مقاومت بالایی دارد و برای ارتباط با تجهیزات جانبی، شبکه‌های محلی ساده‌تر یا پروتکل‌های صنعتی سریال بسیار کاربردی است. در عمل، RS485 می‌تواند در سناریوهایی مثل:

• اتصال به تجهیزات جانبی قدیمی‌تر
• شبکه‌های سریال صنعتی
• لایه‌های ارتباطی مقاوم در برابر نویز
• نگهداری سیستم‌های ترکیبی مدرن/قدیمی

نقش کلیدی داشته باشد.

I/Oهای اضافی و کنترلی محلی

• سه ورودی دیجیتال 24V DC

وجود 3 DI 24VDC فقط یک افزونه ساده نیست؛ این ورودی‌ها برای تعامل مستقیم با فرآیند طراحی شده‌اند. کاربردهای رایج آن‌ها عبارت‌اند از:

• فرمان Start/Stop
• تشخیص وضعیت درب یا حفاظ
• ورودی تریگر برای توزین
• Zero / Tare / Reset
• اینترلاک‌های فرایندی

این یعنی اپراتور یا PLC می‌تواند رفتار سیستم توزین را بدون نیاز به منطق پیچیده خارجی مدیریت کند.

• چهار خروجی دیجیتال 24V DC

وجود 4 DO 24VDC نیز ماژول را از یک ابزار صرفاً اندازه‌گیری به یک واحد کنترلی فعال تبدیل می‌کند. این خروجی‌ها معمولاً برای موارد زیر استفاده می‌شوند:

• اعلام رسیدن به نقطه Setpoint
• فرمان پرکن یا توقف پرکن
• وضعیت آماده‌به‌کار
• هشدار خطا یا خارج از محدوده
• کنترل شیر، کنتاکتور یا آلارم

در فرآیندهای دوزینگ، همین خروجی‌ها کیفیت سیکل را تعیین می‌کنند. هر میلی‌ثانیه تأخیر یا هر تصمیم ناپایدار می‌تواند باعث اضافه‌پر یا کم‌پر شدن محصول شود.

نکات مهندسی در نصب و بهره‌برداری

• شیلدینگ و سیم‌کشی لودسل

سیگنال لودسل بسیار حساس است و در برابر EMI و نویز ناشی از موتور، اینورتر و کابل‌های قدرت آسیب‌پذیر خواهد بود. بنابراین رعایت این نکات ضروری است:

• استفاده از کابل لودسل شیلددار
• جدا نگه داشتن مسیر کابل قدرت و سیگنال
• اتصال صحیح شیلد طبق دستورالعمل تابلو
• رعایت طول مجاز کابل‌کشی
• استفاده از ترمینال و کانکتور استاندارد

• کالیبراسیون و پایداری

در هر سیستم توزین، کالیبراسیون نقطه‌ای و چندنقطه‌ای اهمیت بالایی دارد. اگر بار مرده، لرزش مکانیکی یا تغییرات دما درست مدیریت نشوند، حتی بهترین ماژول هم خروجی قابل اتکا نخواهد داشت. برای همین WP521 ST باید در یک زنجیره مکانیکی سالم و با نصب دقیق لودسل استفاده شود.

• ملاحظات EMC و زمین

وزن‌کشی صنعتی یک حوزه حساس از نظر EMC است. کوچک‌ترین خطای زمین یا هم‌مسیر شدن کابل سیگنال با کابل موتور، می‌تواند باعث drift یا نوسان عدد وزن شود. در نتیجه:

• ارت مناسب تابلو
• جداسازی فیزیکی مسیرها
• رعایت اصول نویزپذیری پایین
• استفاده از منبع تغذیه پایدار

از الزامات اصلی هستند.

سناریوهای کاربردی پیشنهادی

• این ماژول کجا بیشترین ارزش را دارد؟

WP521 ST برای پروژه‌هایی بسیار مناسب است که در آن‌ها وزن‌کشی دقیق و پایدار حیاتی است:

• سیستم‌های بچینگ مواد اولیه
• پرکن‌های حجمی/وزنی
• باسکول‌های صنعتی
• توزین مخازن و سیلوها
• دوزینگ مواد پودری و مایع
• خطوط بسته‌بندی با کنترل وزن

• چرا برای OEMها انتخاب خوبی است؟

سازندگان ماشین‌آلات به ماژولی نیاز دارند که:

• سریع راه‌اندازی شود
• کالیبراسیون‌پذیر باشد
• به‌خوبی در PLC ادغام شود
• عیب‌یابی ساده داشته باشد
• در طول زمان پایدار بماند

SIWAREX WP521 ST دقیقاً برای چنین نیازهایی طراحی شده و در پروژه‌های OEM ارزش مهندسی بالایی دارد.

سوالات متداول

• آیا این ماژول فقط برای یک لودسل است؟

خیر، برای یک مقیاس طراحی شده و می‌تواند بسته به طراحی مکانیکی، با آرایش مناسب لودسل‌ها نیز استفاده شود.

• چرا استفاده از ماژول توزین اختصاصی بهتر از ماژول  ورودی آنالوگ معمولی است؟

چون سیگنال لودسل بسیار ضعیف و نویزپذیر است و به زنجیره اندازه‌گیری و فیلترسازی تخصصی نیاز دارد.

• پورت Ethernet چه کاربردی دارد؟

برای ارتباط با PLC، HMI، مانیتورینگ، ثبت داده و یکپارچه‌سازی در شبکه صنعتی.

• RS485 در این ماژول چه مزیتی دارد؟

برای ارتباط مقاوم در برابر نویز، به‌ویژه در محیط‌های صنعتی با کابل‌کشی طولانی یا تجهیزات سریال قدیمی.

• خروجی‌های دیجیتال ماژول چه کاربردی دارند؟

برای اعلام وضعیت، کنترل شیر، فرمان پرکن، آلارم و اجرای منطق محلی فرآیند.

• جمع‌بندی مهندسی

ماژول SIWAREX WP521 ST با کد فنی 7MH4980-1AA01 یک راهکار دقیق و صنعتی برای توزین در بستر اتوماسیون زیمنس است. این ماژول با یک کانال توزین، پشتیبانی از لودسل/استرین‌گیج، ارتباط RS485 و Ethernet، و I/Oهای کمکی 24VDC می‌تواند هسته یک سیستم توزین حرفه‌ای را تشکیل دهد. اگر پروژه شما به دقت، پایداری، قابلیت ادغام با PLC و کنترل فرآیندی قابل اعتماد نیاز دارد، WP521 ST دقیقاً همان نقطه‌ای است که اندازه‌گیری وزن از یک عدد ساده به یک ابزار مهندسی واقعی تبدیل می‌شود.
